reparatie Clarketech 2100plus

[usefullaliman]

Ontvanger van  mijn dochter heeft het begeven,deze start niet meer op.



De display blijft zwart,er brand alleen achter op de ontvanger een roodlampje op de s/pdif ingang.



Aan de software ligt het ook niet,ik kan deze zowel via usb en via compoort ook niet flashen.



Volgens mij is het in de voeding? zo ja welke onderdeel moet er vervangen worden?

[smetje limb.BE]

ik zou zeggen open doen .en kijk of er vb elco's bol staan of ...

[smetje limb.BE]

of je kan dit nog eens  proberen

de ontvanger aanzetten en tegelijk de knop page up indrukken ..blijven vasthouden tot hij met wat geluk opstart





[usefullaliman]

Bedankt voor het  antwoord,heb alle elkco''s vervangen voor de zekerheid maar nog steeds niets ,dat van page up mag ook niet baten?

[smetje limb.BE]

tja dan word het alvast een andere ontvanger denk ik

[trust]

Bedankt voor het  antwoord,heb alle elkco''s vervangen voor de zekerheid maar nog steeds niets ,dat van page up mag ook niet baten?

Controleer D21 en D22 , ik heb D22 als eens moeten  vervangen met een UF540 uit de rommeldoos , app. werkte daarna weer .

Mocht het niet lukken , ik heb nog een goede voeding liggen .

[usefullaliman]

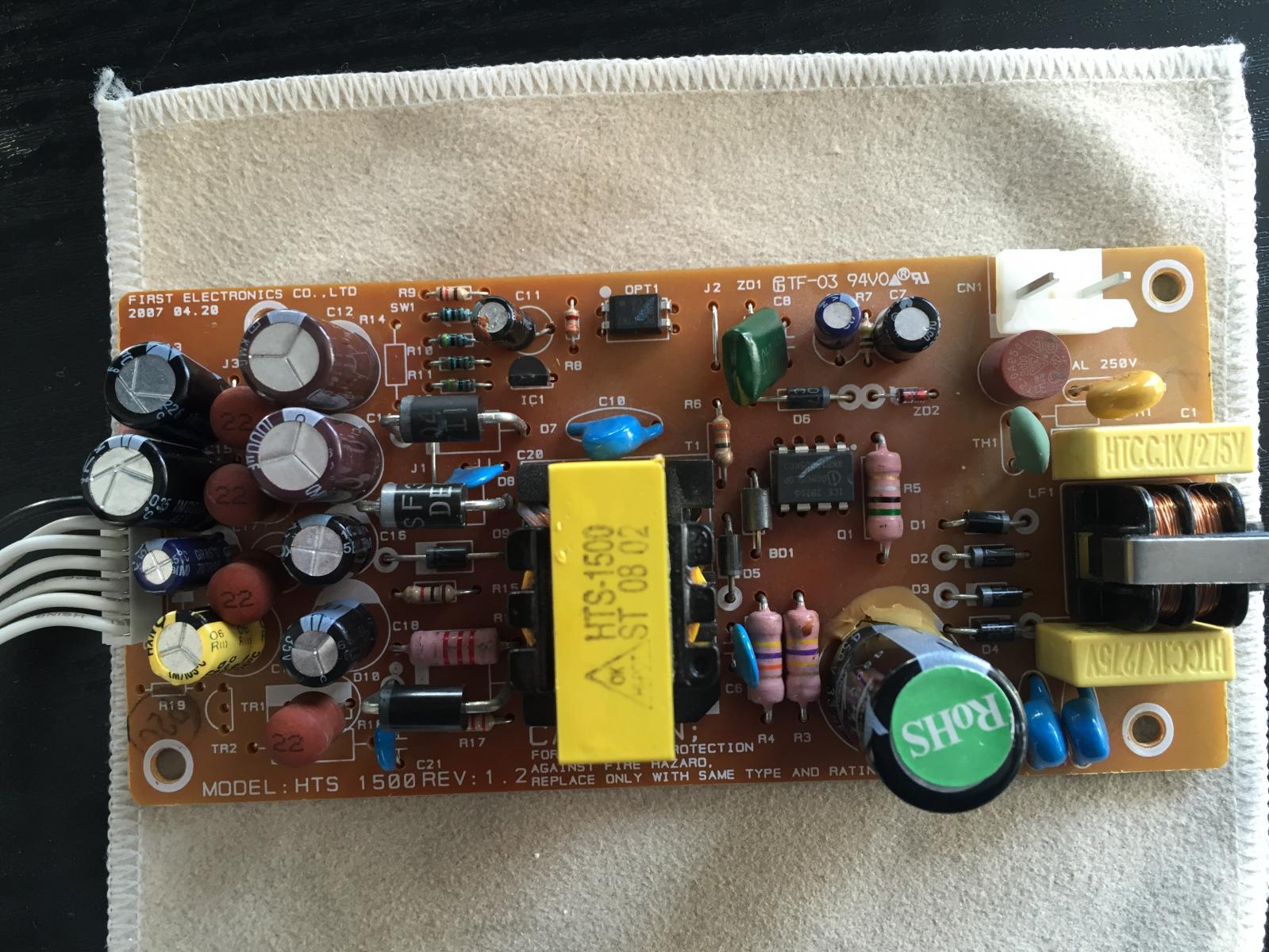

Trust bedankt, Ik zie geen D21 en D22 op de voeding(zie ik iets over het hoofd?),ik heb een foto van de voeding gemaakt ,kan je het aangeven waar  de desbetreffende D21 enD22 zit?





30 oktober 2015 aangepast door usefullaliman

[trust]

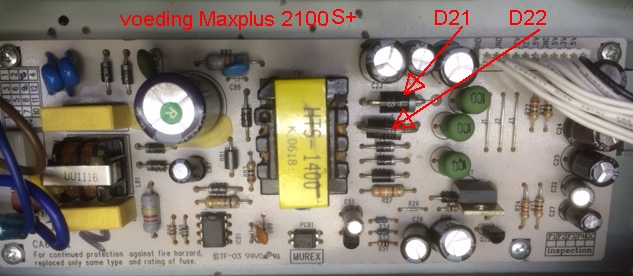

Die ik hier heb ziet er anders uit , check gewoon al die dikke diodes .

Mijn voeding gaat niet passen , op de jouwe gaan 7 draden naar het MB , bij mij 11 .

[Mojo]

Ehhh: Clarktech 2100plus = Maxplus 2100+?

[usefullaliman]

Zijn dat die drie dikke( hoge) diodes d7,d8en d10?

[trust]

Ehhh: Clarktech 2100plus = Maxplus 2100+?

Veel overgewerkt



@Usefulliman check gewoon alle diodes , als eerste gewoon op de print , bij twijfel een pootje lichten en opnieuw meter .

Heb je wel ± 300 V = op die dikke elco ? (RoHS)

30 oktober 2015 aangepast door trust

[usefullaliman]

Ik heb voor mijn dochter een andere ontvanger gekocht,ze kijken toch fta zenders.



De ontvanger heb ik hier nog liggen,ik kijk deze een dezer dagen wel weer na.



Bedankt tot zo ver
