triax 78 cm maatvoering

[katrein]

Oplossing gevonden dat de schotel weer vlak komt te liggen.

Originele eindcontact verwijderd en op die plaats een microswitch geplaatst met wieltje zodat het pennetje die op de as zit verder kan gaan.

Verder naar beneden een eindcontact bijgemaakt.

Verder een paar relais in de unit en een printje voor omkeren van draairichting motor.

Als ik opstart doe ik dat met een extra schakelaar zodat de schotel omhoogkomt +/-  gr tot microswitch met wieltje.

Daar stopt hij dan en dan zet ik de schotel aan en zoekt prima de satteliet op.

Bij het in parkeerpostie gaan gaat hij weer naar de microswitch met wieltje en stopt daar en dan zet ik de schakelaar om en gaat hij plat liggen.

De elektra heeft een kennis gedaan daar weet ik te weinig van.

Alles werkt perfect.

Kan ook nog automatisch worden gemaakt.

Dat komt later wel

Binnenkort krijg ik een 85 cm schotel met schotelarm en lnb arm die ik er dan opzet.

Hoef daar verder weinig meer aan te veranderen.

Gr Katrein

[satkijker]

Mooi dat je het hebt kunnen oplossen en dat het nu werkt.

Een foto ter verduidelijking  is altijd welkom.

Gr. satkijker.

[katrein]

Beste satkijker.

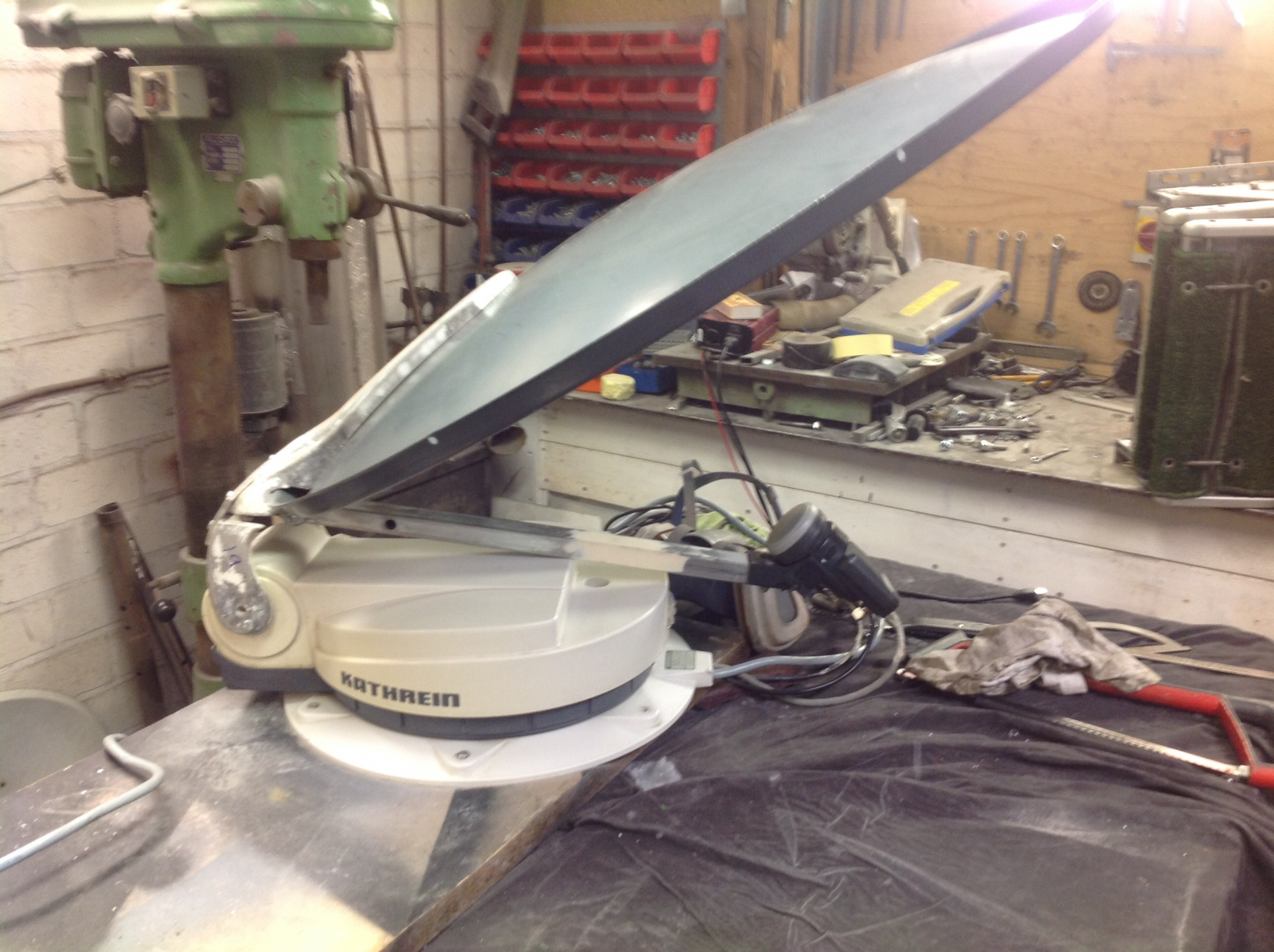

Foto 1 is de eerste stap  +/- 30 gr  omhoog

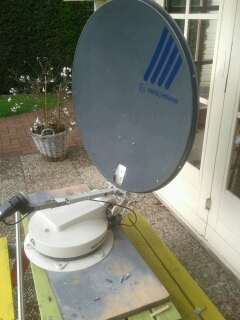

Foto 2 is.  gevonden satteliet.

Kwaliteit is 97 %

Signaal is 82 %

Gr Katrein

[Sprietje]

Beste Katrein



Ik zie dus dat de schotel nu gewoon voorover neer klapt i.p.v. achterover zoals je eerst van plan was. Ik ga er van uit dat de lnb-arm nu niet meer apart elektrisch aangestuurd hoeft te worden?


9 januari 2016 aangepast door Sprietje

[katrein]

Sprietje.

Inderdaad zit de schotel nu op de normale manier gemonteerd.

Ik heb het elektronisch opgelost door de schotel in 2 stappen omhoog te laten komen.

Nu komt de lnb arm gewoon automatisch mee omhoog.

Deze constructie is eenvoudiger.

Krijg nog een teleco 85 cm met arm die ik daarna ga monteren.

Gr Katrein

[Sprietje]

Ik kan niet precies zien welke lnb je gebruikt maar als je een Inverto Black Ultra neemt, krijg je waarschijnlijk ook meer signaal.

[katrein]

Ik heb nog een nieuwe lnb kop liggen.

AP8-xt2ebl    0.2 db

merk mti

Is deze ook geschikt?

Gr Katrein

[katrein]

Heb automatische schotel van katrein naar tevredenheid omgebouwd naar 85 cm paraboolschotel.

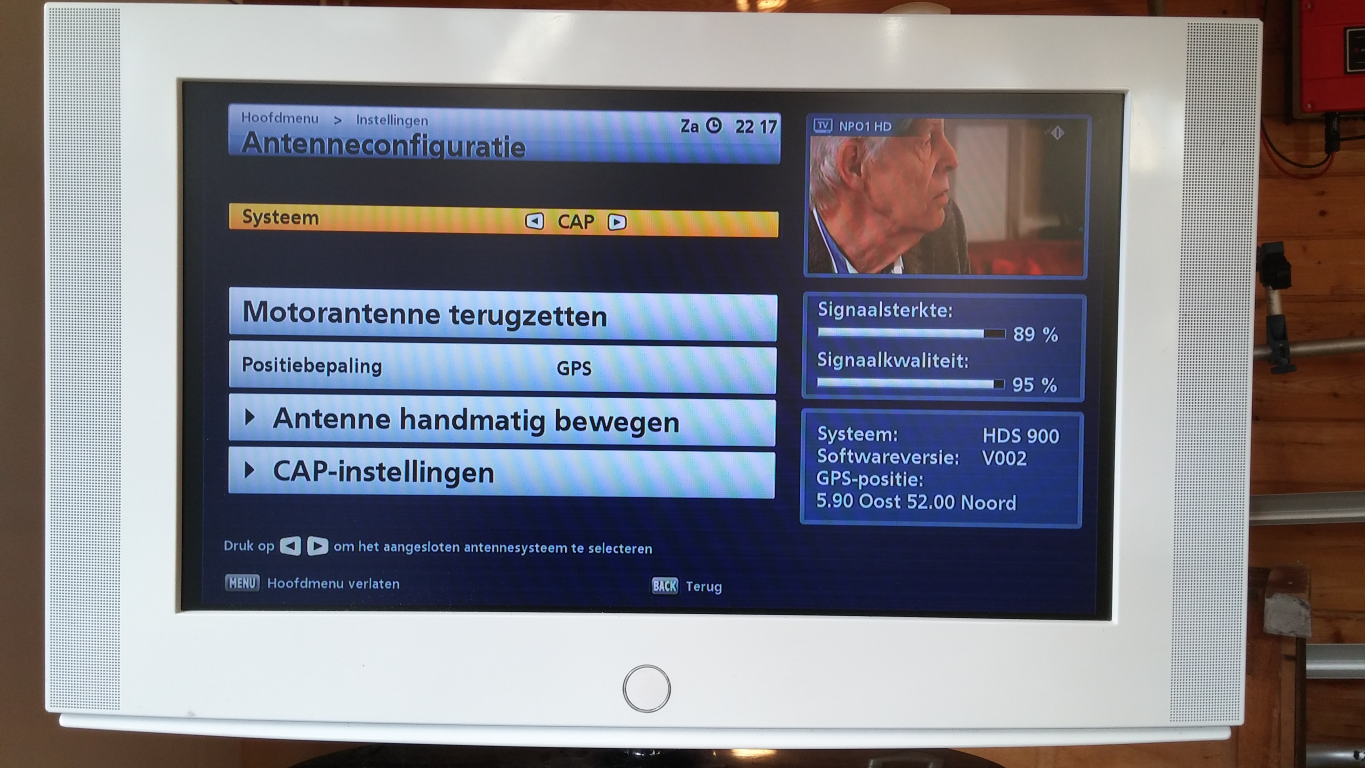

Heb er nu een 85 cm schotel op gemonteerd en zoekt automatisch astra 3

Heb enorm goed signaal en kwaliteit.

Zie Foto.

[Sprietje]

Beste katrein

Je hebt nu dus net als de persoon in bericht 2 een schotelblad van een Triax 88 op een bestaande automatische schotel installatie gemonteerd.
Met zo'n schotel kun je in de Algarve de Astra 23,5 prima ontvangen.
Ik hoop dat met een flinke wind de schotel niet te veel beweegt want dat heeft weer een nadelige invloed op de ontvangst.

Graag horen we in de toekomst van je hoe de ontvangst in de praktijk voldoet.


[katrein]

Zal het laten weten hoe het verder gaat.

Aankomende zomer niet naar Spanje maar naar de franse pireneeen.

Ik heb van de automaat wel alle speling weggehaald.

Heb waar nodig shim ringen tussengemaakt .

Bijna geen speling meer.

Gr Katrein
