Geplaatst:

Op verzoek van Ebhoorn wat details van mijn mast constructie .

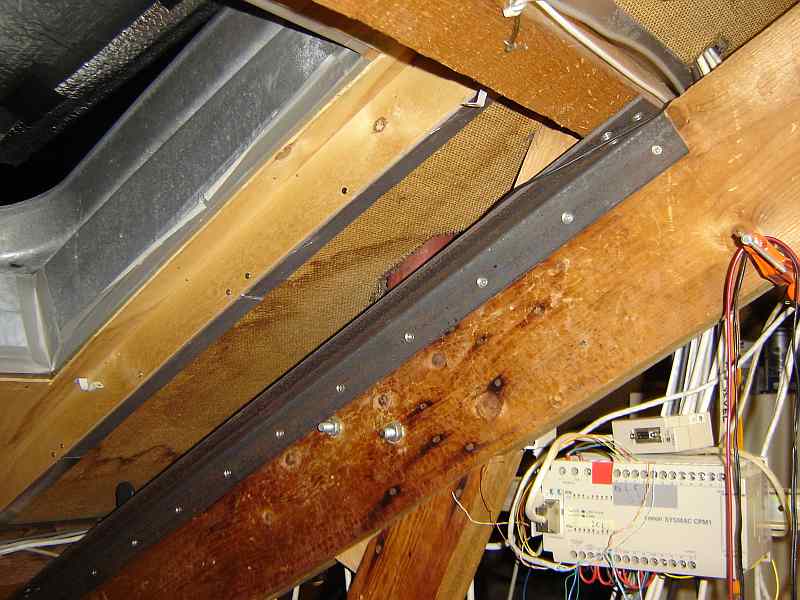

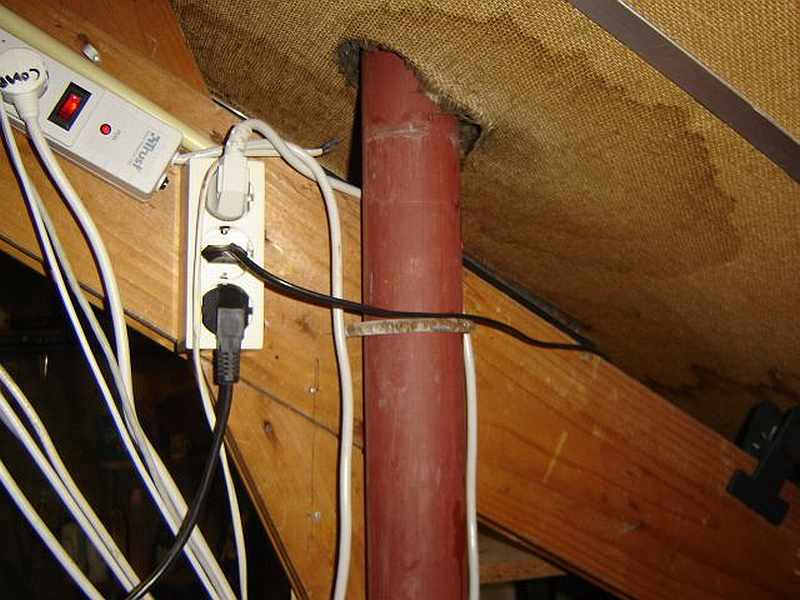

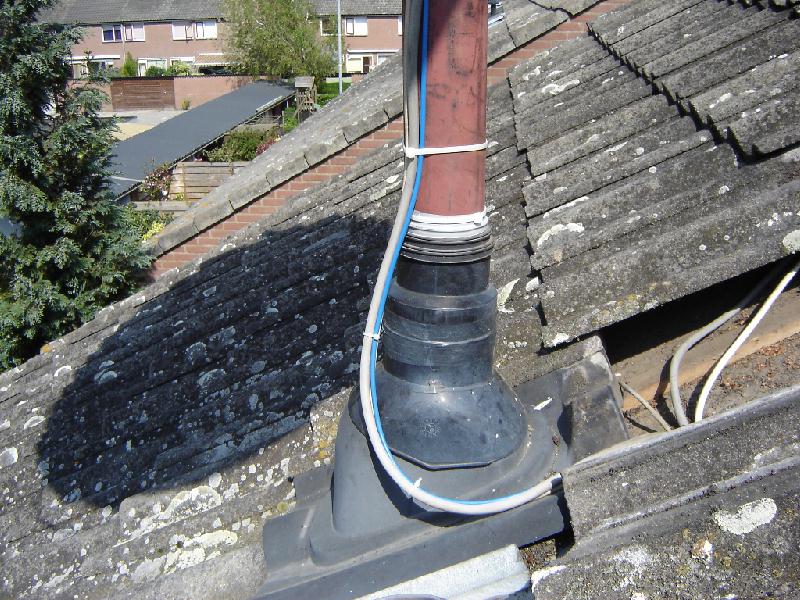

Dakdoorvoer gekozen vlak naast middenspant , dit spant is verstevigd met een 50/50/5 stalen hoekijzer aan de balken .

De mast zit met en stalen M10 strop aan het spant .

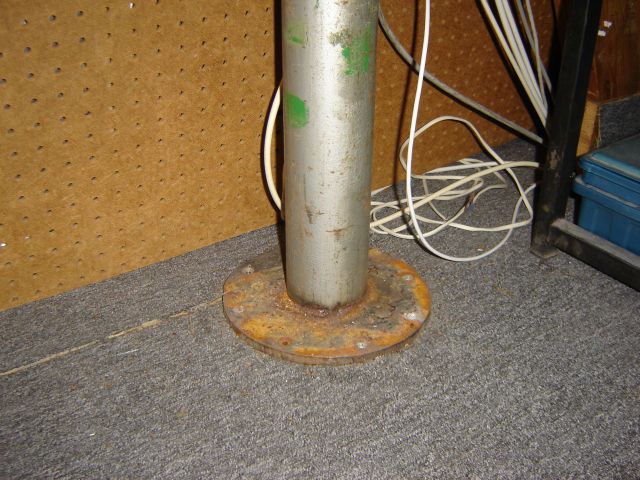

Op de (houten) vloer een mastvoet op een plaats waar ook een balk onder de planken zit .

Installatie staat vanaf 1996 en heeft alle stormen zonder problemen weerstaan .

Staande op een vastgemaakte houten schilders trap kan ik met mijn bovenlichaam door het raam , makkelijk bij de lnb's (wisselaar)





Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka


Geplaatst:

Opgemerkt moet toch wel worden Trust dat je veel geluk hebt gehad dat je precies midden op de sneldekpan uit komt terwijl de pijp tegen het spant aan bevestigd is. Voor hetzelfde geld had je precies op de overlapping van twee pannen uitgekomen. Dan had je binnen toch wat moeten improviseren.

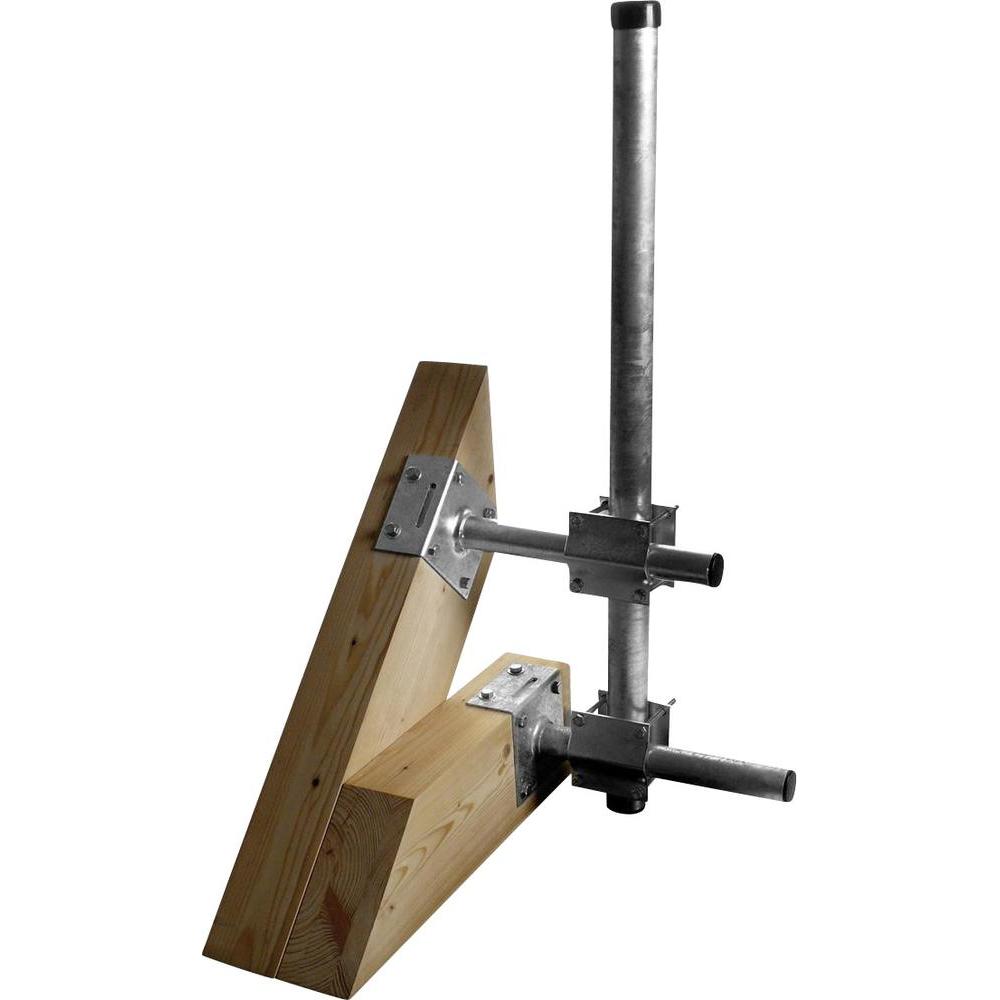

In Nederland is het lang niet zo gebruikelijk als in Duitsland om de mast door het dak te laten steken. Daarom zijn er in Duitsland ook heel veel kant en klare dakdoorvoer systemen te koop, zie bijlage.

Kijk ook maar eens op Google met de zoektermen "Dach-Mastmontageset" of "Antenne-Dach-Montage-Sparrenhalter".

De mast van Trust is natuurlijk wel een heel stuk dikker dan de standaard masten die 60mm zijn.



Geplaatst:

volledig waterdicht lijkt me dit toch niet als ik op de foto de vochtplekken zie?

VU+Uno4KSe(1Gb/2,5"HD/Vti15)/VU+DUO(320GB/2.5"HD-Vti11)/Maxdigital (Openpli7.3)- Triax 88cm(Astra 23,5-19,2E)- Channelmaster 1,2 m draaibaar

Geplaatst:

Dank. Duidelijk. Ik vond dat er al zo weinig op de markt was voor een deugdelijke dakmontage, en dan kan je wel met tuien werken, maar dat is verre van ideaal bij schotels en een korte mastlengte.



Beseffend dat ik - met goedvinden van de topicstarter - zijn topic een beetje gekaapt heb: dank, en wat mij betreft: back to topic.

Geplaatst: (aangepast)

Opgemerkt moet toch wel worden Trust dat je veel geluk hebt gehad dat je precies midden op de sneldekpan uit komt terwijl de pijp tegen het spant aan bevestigd is.



Een kwestie van vooraf bekijken en niet op de vloer beginnen en zien aan welke kant van het spant het beste uit komt met de dakdoorvoer , e.v. een stevige vulplaat tussen de mast en het spant zodat je precies in de dakdoorvoer uit komt .

Het geluk zat em in het feit dat er ook nog een vloerbalk gedeeltelijk onder de voetplaat zat maar anders had een wat grotere plaat 22 mm multiplex ook wel uitkomst geboden .

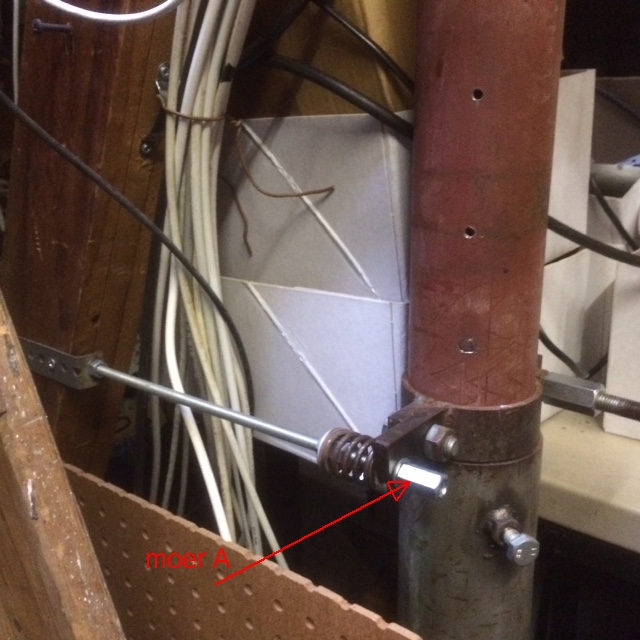

Om binnen makkelijk de paal oost / west te kunnen draaien bij het afstellen van de Clarckbelt , heb ik een extra beugel net boven de (lange) mastvoet gemaakt . Door de strop en de klembouten in de mastvoet een beetje los te draaien , kan ik door verdraaien van moer A heel precies afstellen .

Door aandraaien gaat de schotel naar West , bij losdraaien drukt de veer de paal linksom .


aangepast door trust

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   Edision Primo IP S2  Dr.HD F16

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

1.2 m Echostar Offset  aan schuur  53º E    34.5 W   Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

Geplaatst:

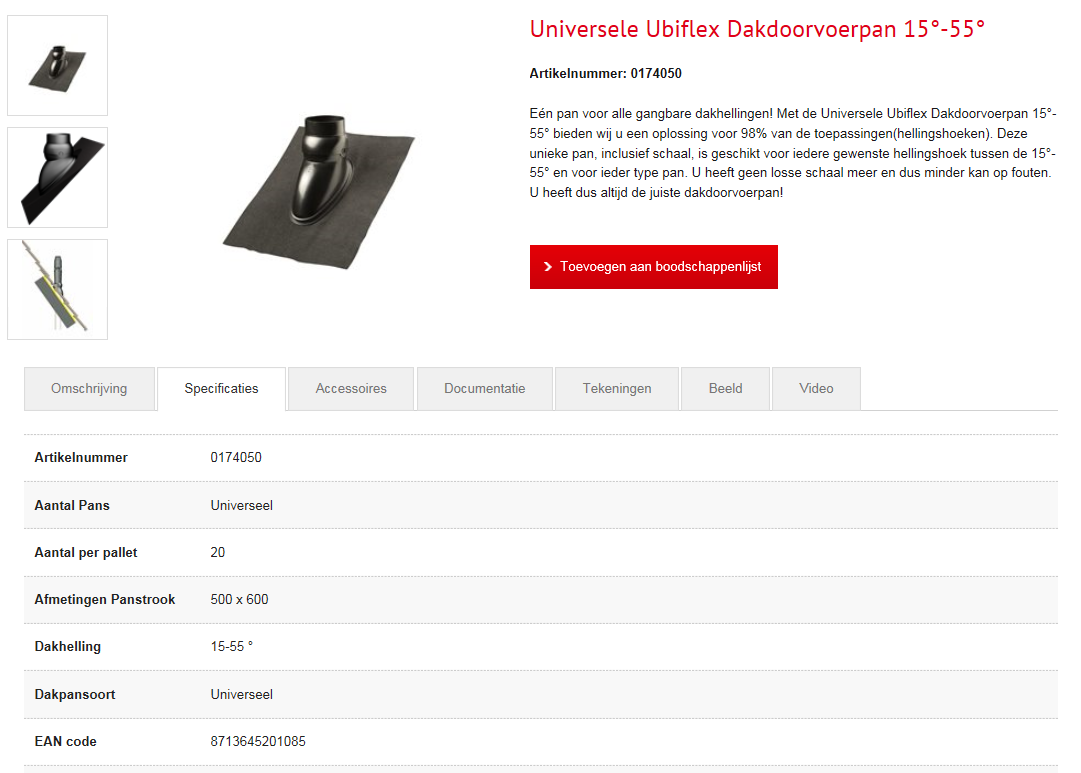

Voor het niet goed uitkomen op de dakpan daar zijn oplossingen voor, namelijk een universele dakdoorvoerpan. Die kan in heel veel situaties toegepast worden.






Van horen zeggen of zelf uitgeprobeerd?

Geplaatst:

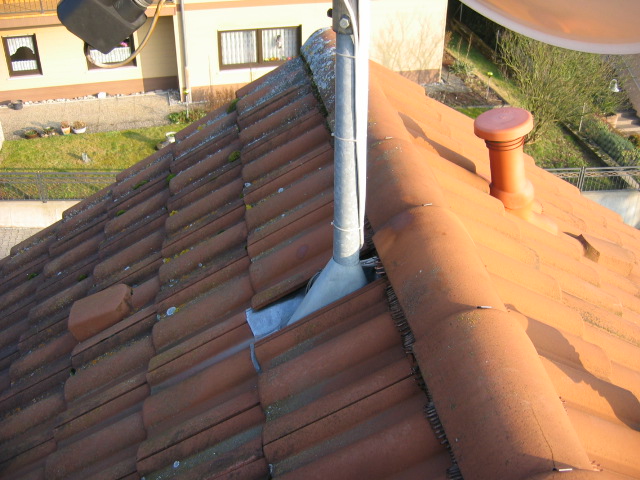

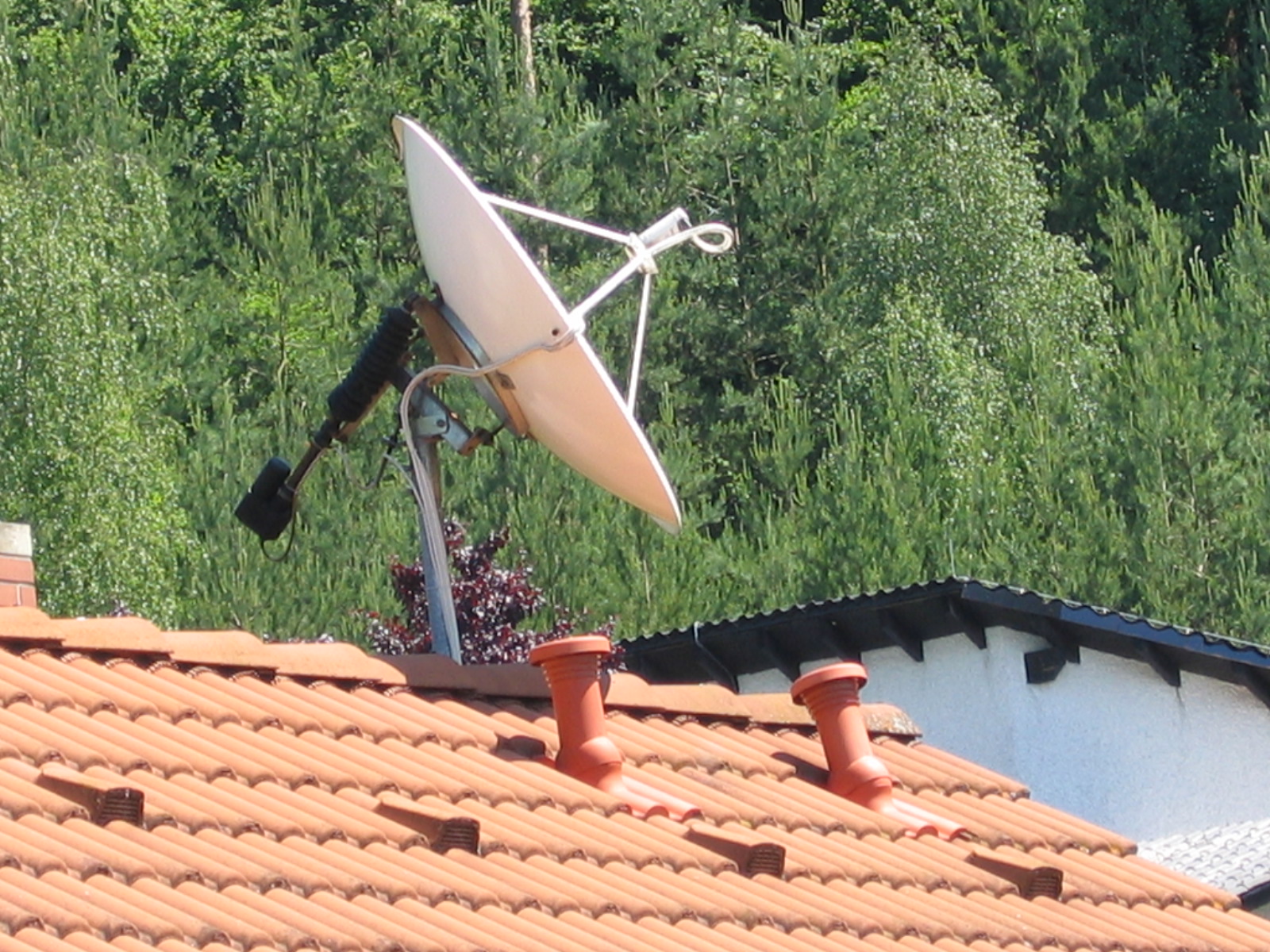

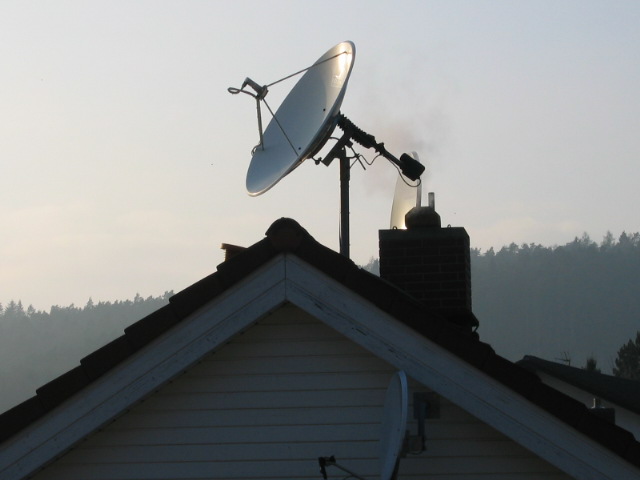

Ik had precies dezelfde constructie op het dak van mijn huis in Duitsland. Had zelfs 2 masten met schotels erop.

Heeft vele jaren weer en wind getrotseerd en door de hoogte stonden er geen bomen in de nabije omgeving.

Door het schoorsteenveger raam kon ik er makkelijk uit als er wat onderhoud aan te doen was.

Alles was goed ge-aard volgens voorschriften.



Hieronder een paar foto´s.
