reparatie Soldeereiland herstellen

[DroomDoos]

Beste mede-forumleden,



Ik heb wat "piel"-werk gedaan op een print en nu is er een soldeereilandje vanaf gevallen, nu zie ik een heel klein gaatje in de print waar nog wat tin in zit, ik neem aan dat deze naar de 2e layer van de print gaat. Ik wil dit eiland herstellen, hoe is de beste manier dit te doen?

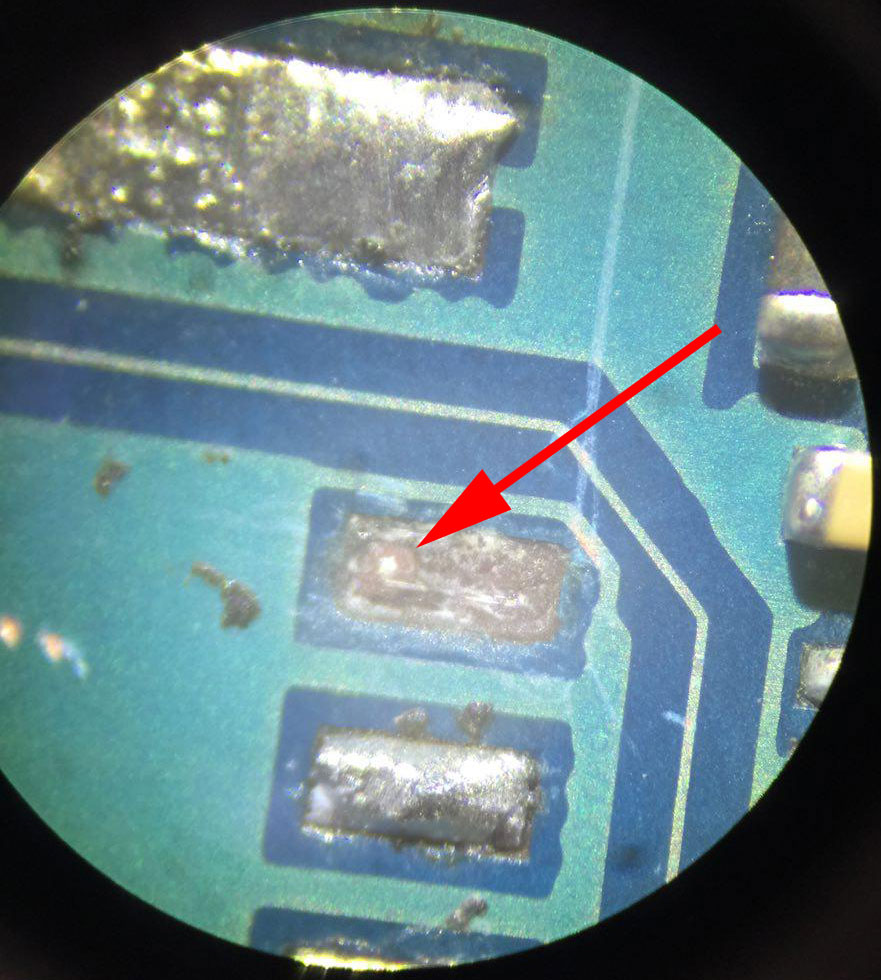

Ik heb een foto bijgevoegd (genomen door de microscoop)



Bedankt alvast

8 december 2015 aangepast door DroomDoos

[Matchless]

Is het een dubbel layer print of een Multi layer print ?



Als je een schema hebt dan kan je uitzoeken waar die printbaan heengaat en dan een draadje leggen naar dat onderdeel.

Of meten op goed geluk aan de omliggende onderdelen en hopen dat je een 0 ohm verbinding vindt.



Als je heel goed onder een microscoop kan solderen dan zou je evt ook een hele dunne draad op dat resterende stukje printbaan solderen.

Lastig maar niet onmogelijk.



Maar het makkelijkste is een schema van dat ding.

[columbo]

Valt wel mee wat grote betreft ,print eerst goed schoon maken ,daar na een beetje flux en tin er op.

[trust]

De meeste printplaten zijn tegenwoordig dubbelzijdig voorzien van banen , zelfs nog met een baan in het midden . (DM500)

Als je daar zo'n soldeerpen doorheen drukt , weet je zeker dat het niet meer werkt .

[ceesv]

Dat was ook mijn gedachte, multi-layer platen zijn tegenwoordig heel gewoon.

Vroeger was er alleen dubbelzijdige printplaat, met busjes als doormetalisering tussen boven en onderzijde van de PCB.



Het advies van Matchless is aan te bevelen

[DroomDoos]

Ik heb gelukkig wat andere eilandjes kunnen vinden die in rechtstreekse verbinding staan want de foto is 40 x uitvergroot. Het tinpuntje wat je ziet is waarschijnlijk 10 micron groot...

En het betreft een print waar aan de andere kant ook nog eens een stapel componenten op zitten dus ik vrees dat als ik ga boren ik de gehele print sloop.

9 december 2015 aangepast door DroomDoos

[iemand]

Probeer anders dit:



Leg een draadje om de print heen en verbind zo beide kanten
