Triax met inverto black ultra

[Freddy-NL]

Ik heb een triax 110 schotel, met 2 inverto black ultra quad lnb's.

Kan ik hiermee astra 1 en 3 ontvangen?

Ik heb een multirail en 2 spaun 411 switches.

8 december 2015 aangepast door Freddy-NL

[smetje limb.BE]

welkom

Freddy-NL

 ok gaat heel goed lukken

je kan ook 4 lnb's plaatsen als je wil

om astra 2b 28.2°E en hotbird 13°E

8 december 2015 aangepast door smetje limb.BE

[Freddy-NL]

Maar het zijn quad's,ivm afstanden.

[smetje limb.BE]

kan goed werken

neem hier effe een kijkje

https://www.sat4all.com/forums/topic/333733-nieuwe-schotel-uitrichten-triax-110/page-3?do=findComment&comment=2169417

[Freddy-NL]

Moeten die middelste koppen perse tegen elkaar?

[Sprietje]

Beste Freddy-NL

Ik zal het even voor je uitrekenen maar dan moet ik wel weten in welke regio de schotel staat. Zou je je locatie op willen geven liefst tot twee cijfers achter de komma.


[Freddy-NL]

Latitude 51,244

Longitude 5,372

Elevation 29,9

Lommen, Belgie

8 december 2015 aangepast door Freddy-NL

[smetje limb.BE]

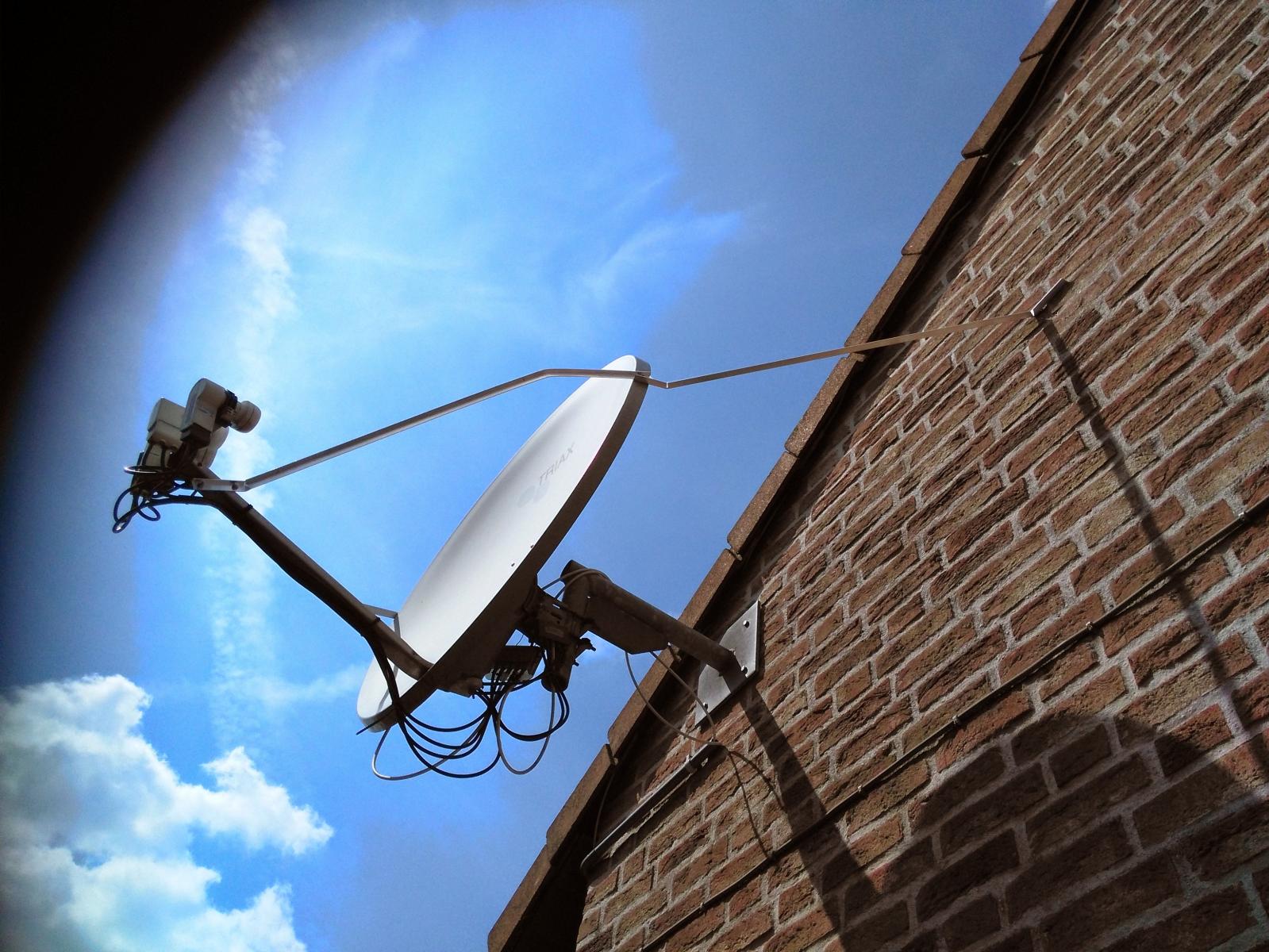

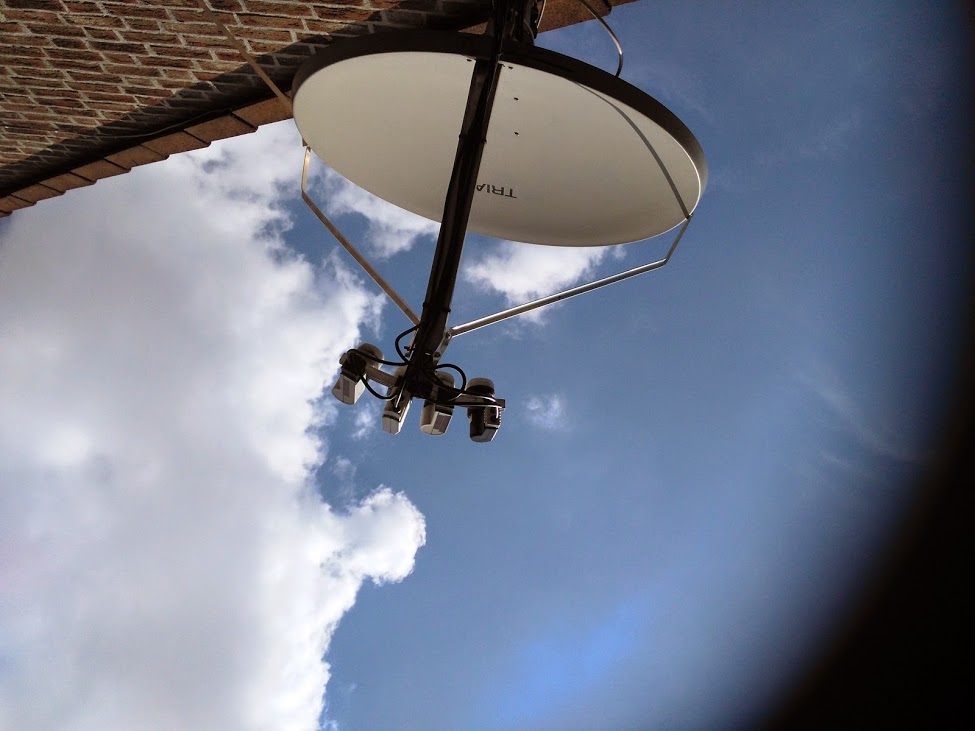

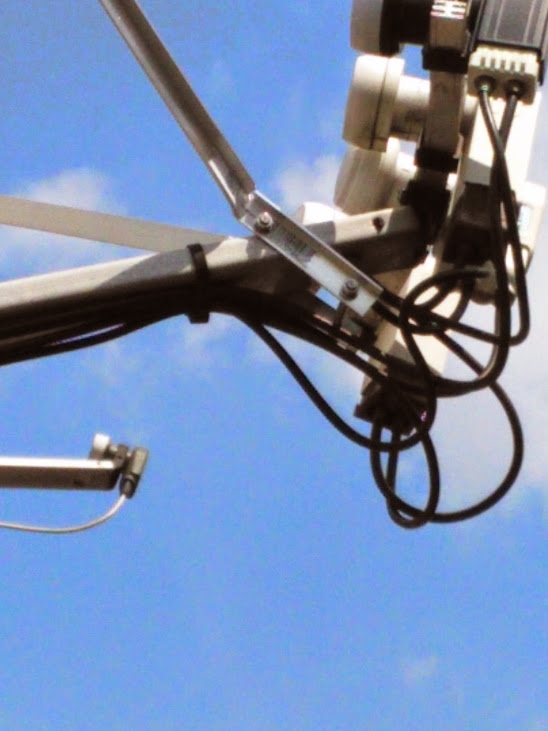

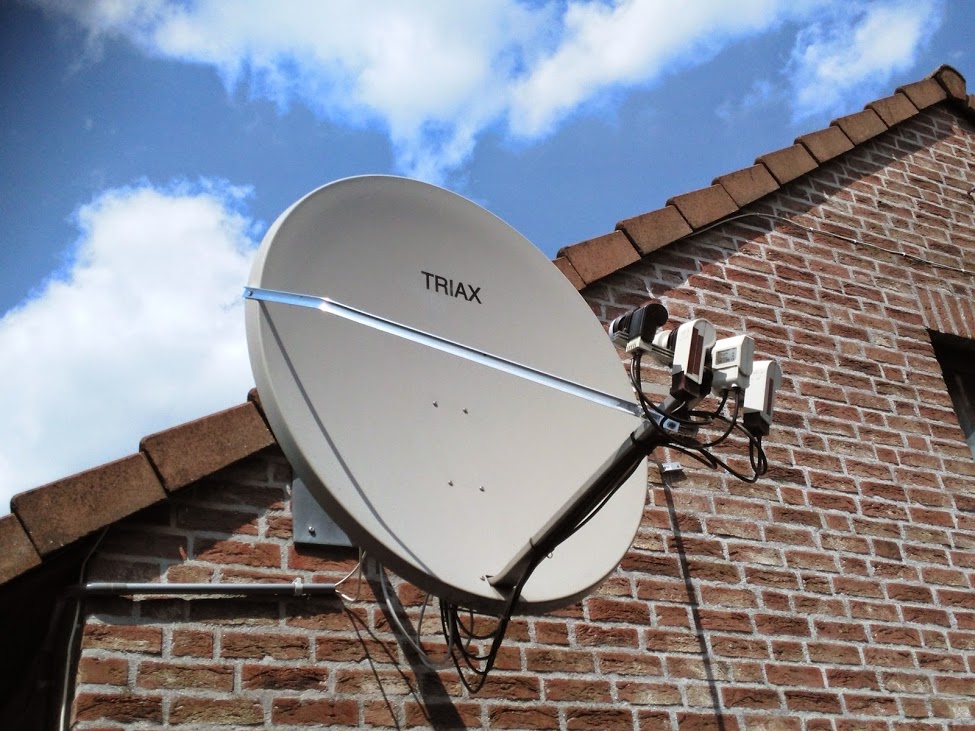

Dit is de mijne in lommel

Latitude: 51.2247°
Longitude: 5.3052°

Satellite: 28.2E,23.5E,19.2E©, 13E

Elevation: 29.9° +- schotel..... zo stel je de schotel af als je buis waterpas staat

8 december 2015 aangepast door smetje limb.BE

[Freddy-NL]

Ik had het op mijn gps

[smetje limb.BE]

kijk hier effe



[Sprietje]

Beste Freddy-NL



Voor Lommel moeten de lnb's 62mm van elkaar staan, d.w.z. aan de voorzijde gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

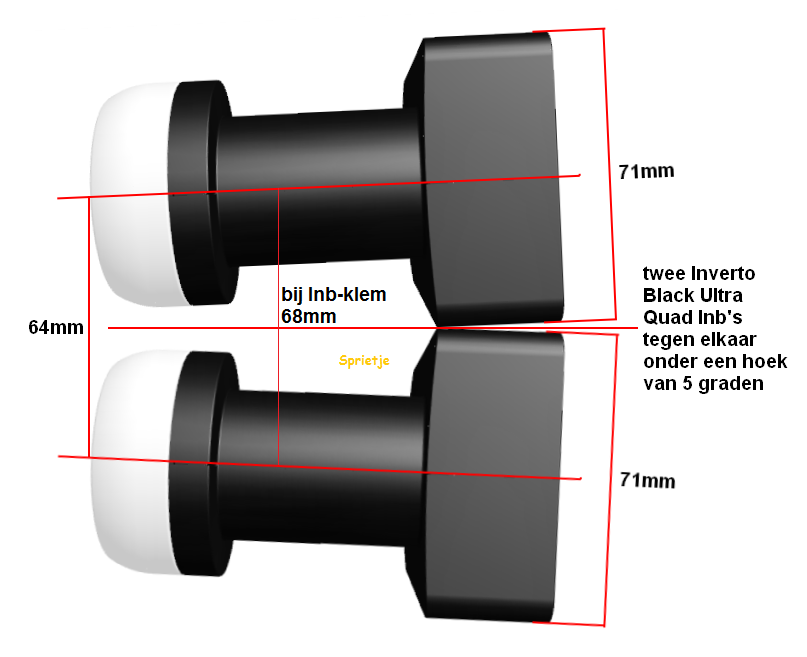

Als de twee Inverto Black Ultra Quad onder een hoek staan van 5 graden zoals het hoort te zijn om beide lnb's precies naar het midden van de schotel te laten kijken, dan kunnen ze niet verder dan 64mm van elkaar, zie afbeelding.

Dit is een afwijking van 2mm dat weinig voor stelt.

Stel de koppen 5-6mm van de lnb-klem af, zie afbeelding.

De rail moet 10,78 graden schuin staan.

Daarvoor moet je de rail monteren zodat het gat in het midden in de onderste groef zit.

Er van uitgaande dat de koppen 64mm van elkaar staan, moet de kop van de Astra 19,2 lnb 12mm lager moet staan dan de kop van de Astra 23,5 lnb.

Leg een vulling van 12mm op de kop van de Astra 19,2 en plaats een waterpas over beide koppen.



De skew van de lnb's moet als volgt worden afgesteld:

Astra 19,2 op 4 graden

Astra 23,5 op 7 graden

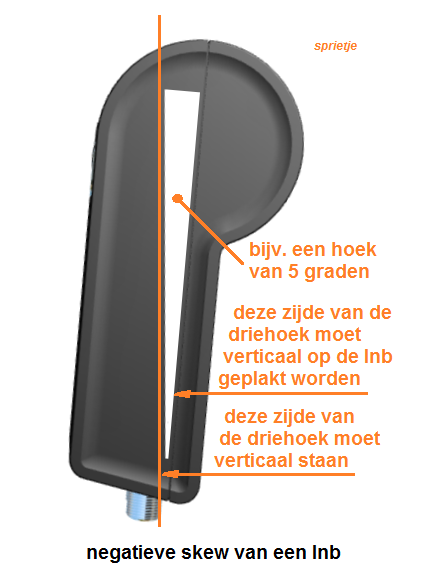

d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

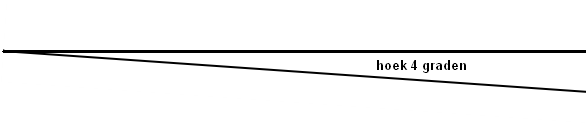

Gebruik de meegeleverde hoeken, print ze uit, knip ze uit en plak ze achter op de betreffende lnb.



Nu de schotel op maximale signaalkwaliteit afstellen van de Astra 23,5, niet van de Astra 19,2 want die staat er 2mm naast.

Vergeet de regenkapjes niet omlaag te trekken.

[Freddy-NL]

Bedankt,hier kan ik wat mee.

Nadien wil ik nog 2 lnb's,maar dat is een zorg voor later.

[Sprietje]

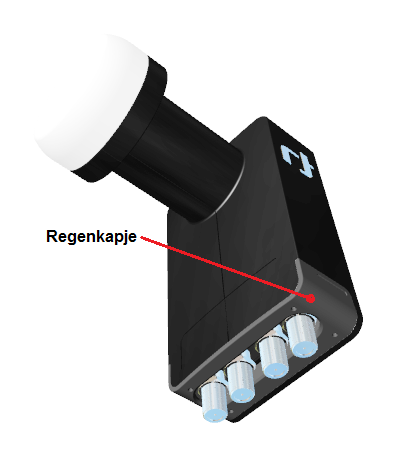

Vaak weten mensen niet dat er op een lnb een regenkapje zit dat je omlaag moet trekken om er voor te zorgen dat er geen water in de coax kan lopen. Zie hier het regenkapje van een Inverto Black Ultra Quad.

[Freddy-NL]

Ik had het wel gezien,maar was het inderdaad vergeten.

[Freddy-NL]

Het is trouwens een triax 115 (nagemeten)
