Installatie verplaatst naar het zuidelijk halfrond

[Sprietje]

De rotor staat verkeerd ingesteld:


7 januari 2016 aangepast door Sprietje

[satkijker]

Beste satkijker



Je maakt een fout in je tekening.

Er staat:

elevatie hoek 37 graden

latitude 53 graden

Het moet zijn:

latitude 37 graden

elevatie 53 graden





Sorry  dank voor de correctie.

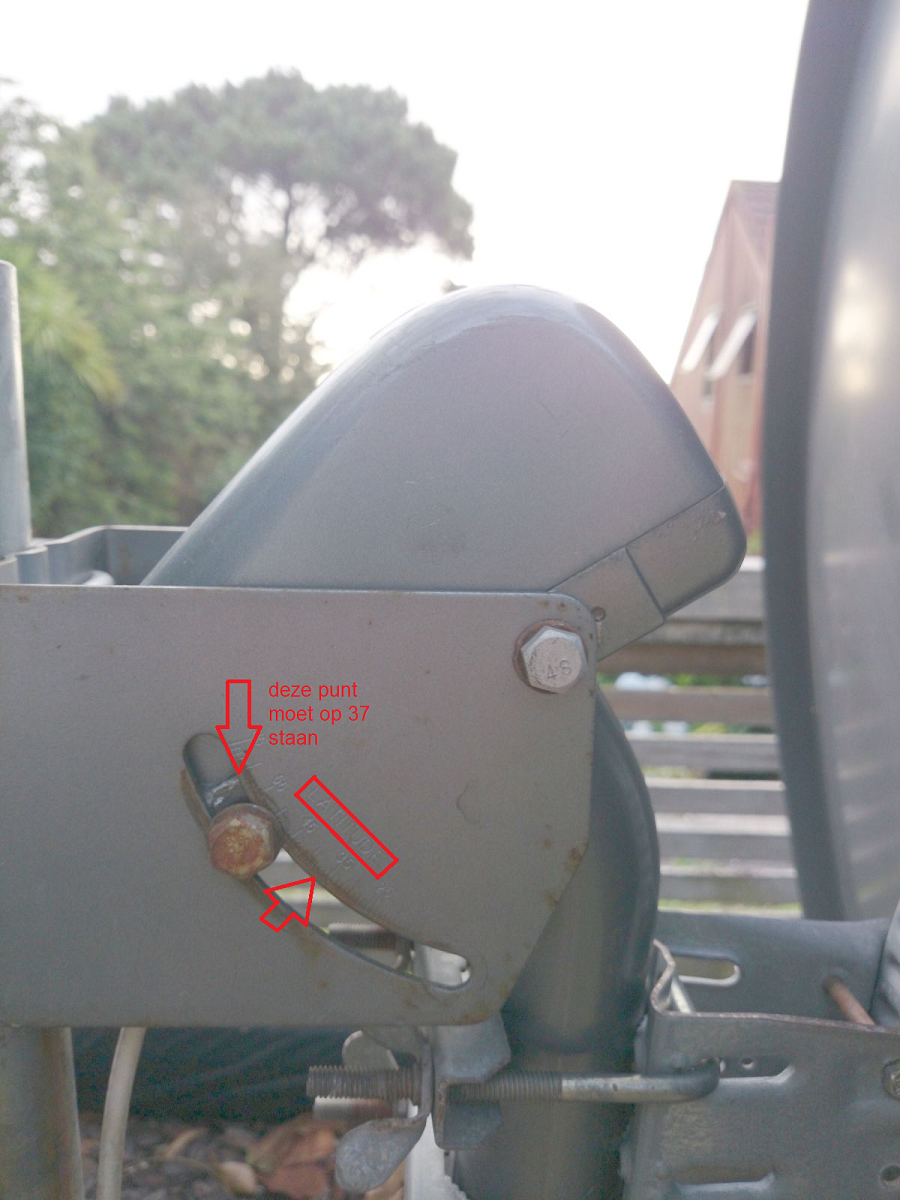

Bij jou foto "met op 53 graden krijg ik dit",    moet je aanpassen op 37 graden, latitude staat vaak aan een zijde van de motor- mast klem en aan de andere zijde staat dan elevation.  Bij jou zie ik latitude staan dit moet je aanpassen, dan zal de schotel meer omhoog kijken.

die graden afstelling op de schotel is een hulpmiddel maar de gradenhoek gemeten aan de voorzijde van de schotel heb ik meer vertrouwen in. Als je de afstelling met de zon hebt gedaan ga dan naar een satelliet dicht bij je nul punt en stel dan de schotel fijn af.





Zie net dat "sprietje" net sneller is geweest.

7 januari 2016 aangepast door satkijker

[Martijn81]

Verrek, ik dacht altijd dat het midden van het boutje de indicatie was.. heeft in het verleden dan ook nooit helemaal juist gestaan

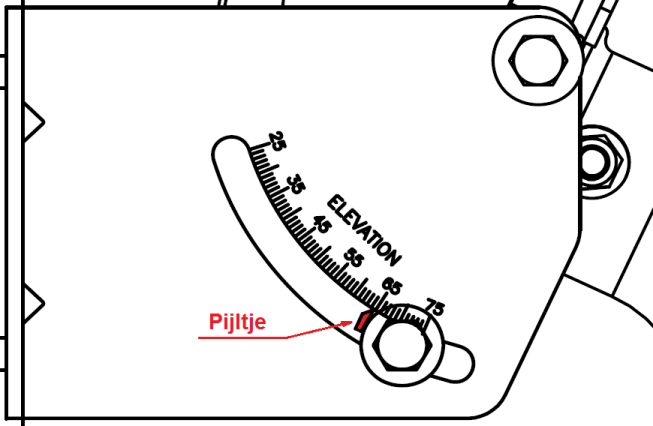

Volgens de manual is die kant van de rotor de elevation en niet de latitude trouwens

7 januari 2016 aangepast door Martijn81

[Sprietje]

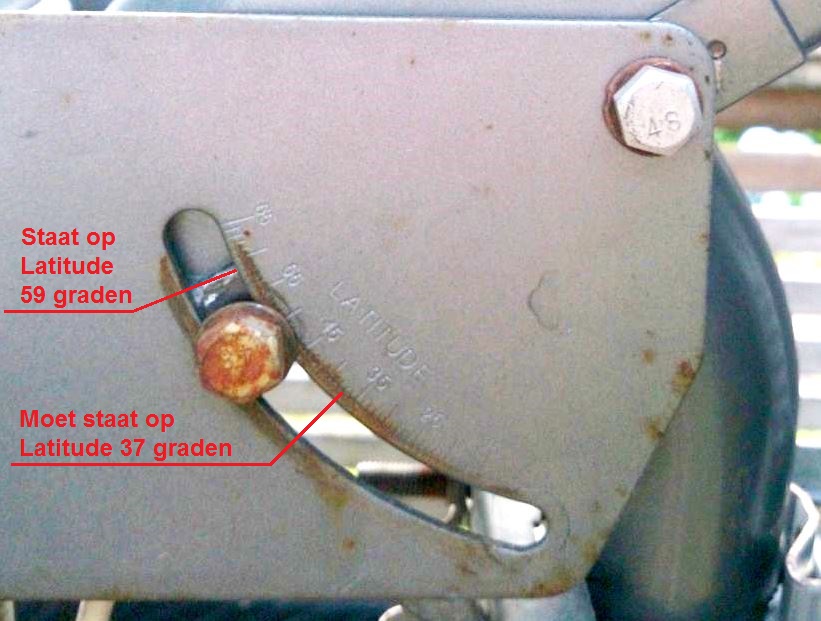

En toch is het de Latitude want de schaalverdeling bij Latitude loopt naar links hoger op en bij Elevatie naar rechts hoger op.


7 januari 2016 aangepast door Sprietje

[a33]

En toch is het de Latitude want de schaalverdeling bij Latitude loopt naar links hoger op en bij Elevatie naar rechts hoger op.



En dat woord is ook duidelijk op de foto te zien bij de schaal!

So if it looks like Latitude, and if it is marked as Latitude, it probably IS Latitude .



Groet,

A33

[Martijn81]

Het woord was me ontgaan ik ging uit van de handleiding Ik zal hem vanavond verstellen ter voorbereiding voor het africhten. Het is echter op het moment bewolkt/regenachtig dus de plakbandtruc gaat misschien niet lukken als de zon zich verstopt

[youriy]

Het is ook een kwestie van gezond verstand gebruiken. Je zit nu veel dichter bij de evenaar dus het pijpje van de rotor moet veel schuiner staan dan in Nederland. Met een kompas kom je ook een eind om het noorden te bepalen.

[Frans B]

Daarom had ik al een foto meegestuurd. Toen ik het ging plaatsen was ik in het begin ook helemaal verkeerd aan het zoeken

[Sprietje]

Beste youriy

Natuurlijk kun je het ook met een kompas doen.
Dan moet je er wel rekening mee houden dat het magnetische kompas in Auckland 20 graden afwijkt van het echte noorden.
Bovendien als je met de plakbandmethode een schotel uit richt op een satelliet, is dat zo nauwkeurig dat je meteen goed beeld hebt, een prima start dus voor de nulstelling van de schotel. Als je de rotor naar een satelliet draait die je wel kunt ontvangen, is het alleen nog even een kwestie van de elevatie fijntunen en dan het je beeld.

Tja, het is alleen nog even afwachten of je de instellingen zo kunt krijgen, dat de schotel op het zuidelijk halfrond ook de juiste kant gaat uitdraaien.


[Martijn81]

Oké ik heb vandaag heel wat ondernomen.. (bijna 4 uur bezig geweest) maar uiteindelijk nog steeds geen resultaat.



In de 1e plaats heb ik ervoor gezorgd dat de schotel precies waterpas staat.



Vervolgens om 13:27 de plakband truc uitgehaald



Schotel stond op 0 graden met de DM7000 afgesteld.. Latitude stond correct op 37GR.

De rotor heb ik volgens de handleiding gereset om eventuele Europese satellieten uit de tabel te krijgen.

Vervolgens gaan draaien... niets.. nergens signaal.



Uiteindelijk dacht ik dat het wellicht komt door wat bomen in de verte dus heb ik de schotel hoger gezet



Wederom gaan draaien, niets.



Sat tester tussen de rotor en de Dreambox gezet. Waar ik ook heen draai geen enkele uitslag.



Overigens geeft de DM7000 nog steeds problemen met het zuidelijk halfrond;

A) hij kan prima naar 0 draaien

als je handmatig draait naar het westen gaat de schotel naar LINKS en draaien naar het oosten gaat de schotel naar RECHTS (correct)

C) als je naar een satelliet draait hoor je een klik en gebeurt er niets.



Daarom heb ik de DM7000 vervangen door de DM800HD uit de woonkamer. Daar alles correct ingesteld en die draait WEL correct.

Vervolgens heb ik de DM800 naar Optus D1 (160E) laten draaien en dat ging goed, de gradenboog stond precies juist.



Daarna nog een paar keer de schotel heen en weer gezwierd  met de sattester eraan (links rechts en ook de latitude nogmaals beetje speling gegeven)

GEEN SIGNAAL



Toen dacht ik dat de LNB misschien stuk is gegaan tijdens transport of door vocht, dus mijn oude (ALPS Twin LNB) geplaatst.

Wederom dezelfde trucs herhaald..



nog steeds geen signaal

9 januari 2016 aangepast door Martijn81

[youriy]

De paal waaraan de rotor bevestigd is moet loodrecht staan, dat meet je niet zo.

Op het oog staat de paal niet loodrecht en is de elevatie van de schotel niet goed,

Maak eens een foto waarop we kunnen zien hoe de rotor bevestigd is aan de paal en de schotel aan de rotor.

[Martijn81]

Uit ervaring weet ik dat het niet er niet zo nauw op aankomt of het precies loodrecht is zolang de bovenkant van de rotor waterpas is.

De locatie waar ik de schotel op dit moment aan het testen ben is niet de eindbestemming, als ik het werkend krijg gaat het boeltje het dak op. Ik kan dus niet de paal daar loodrecht de grond in hameren

[Martijn81]

Hier de foto's van de bevestigingen



[ceesv]

Wanneer de pijp niet precies haaks is afgezaagd zal je de mast nooit waterpas kunnen monteren.

[gors]

probeer eerst eens met een satelliet vinder, een pieper, zonder motor en verdraai de schotel met de hand tot je een satelliet vindt. Als dat niet lukt is de rest zinloos.
