LED panel en de voeding

[Tonskidutch]

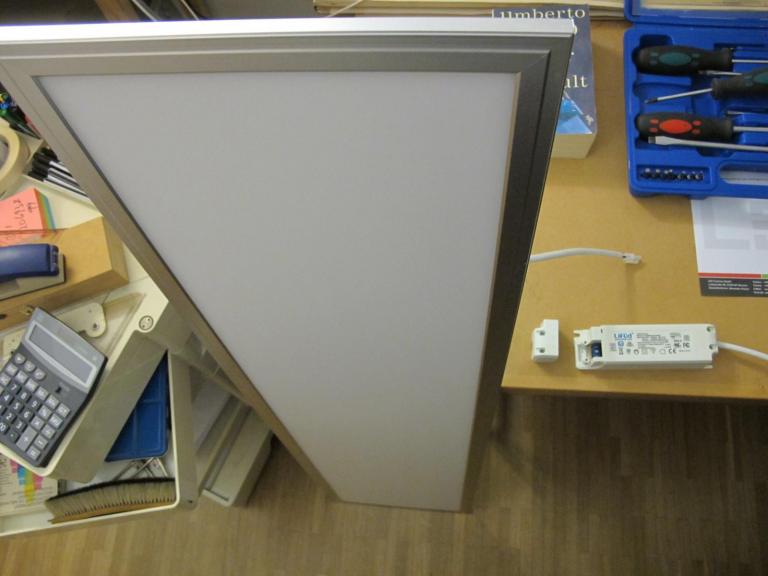

het Panel is binnen, ziet er allemaal netjes uit

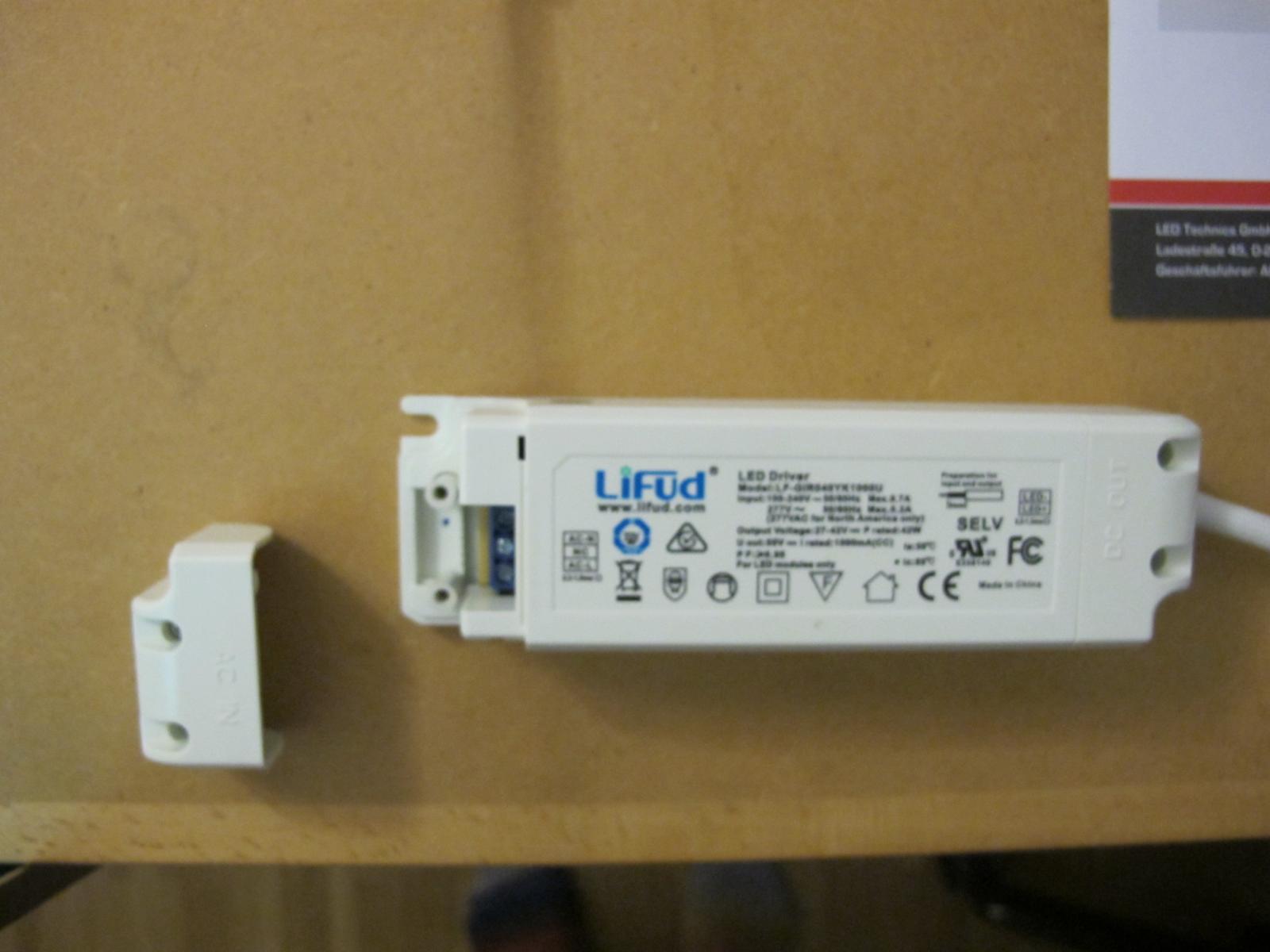

de trafo is ACin en DC out

en de drie kroonsteentje zijn aangeduid in volgorde

AC-N

NC

AC-L



nu vermoed ik NC is aarde

maar de rest?

[ceesv]

NC = Not Connected.



AC-L = 230 Volt wisselspanning Line (fase)

AC-N = 230 Volt wisselspanning Neutral (nul)

[Tonskidutch]

aha,

dat is duidelijk de kleurcodering ken ik hier al in duitsland voor de fase

thanks you

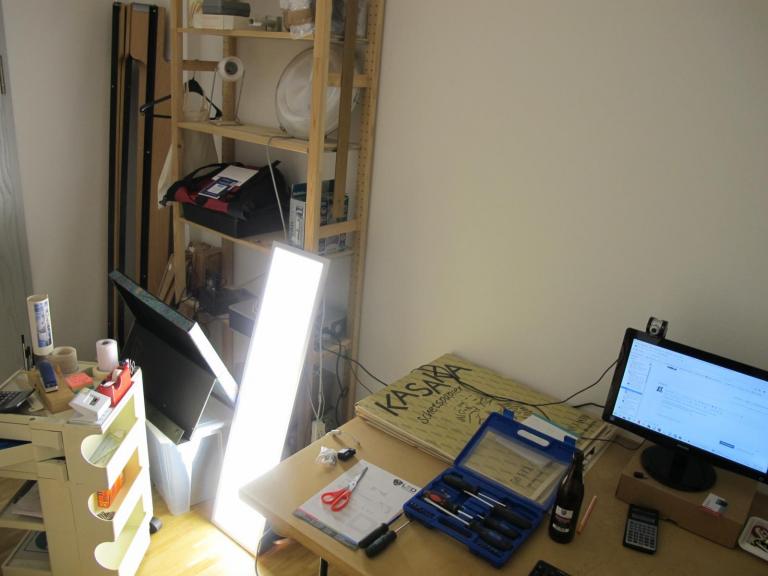

dat wordt heel helder in de werkkamer met twee van die paneeltjes



ciao ciao

[Johan45]

NC hoef je niet aan te sluiten bij een klasse II apparaat.

[Tonskidutch]

oke ik dacht eerst daar moet randaarde in maar dat is nu begrepen

wat een Licht Power zeg...

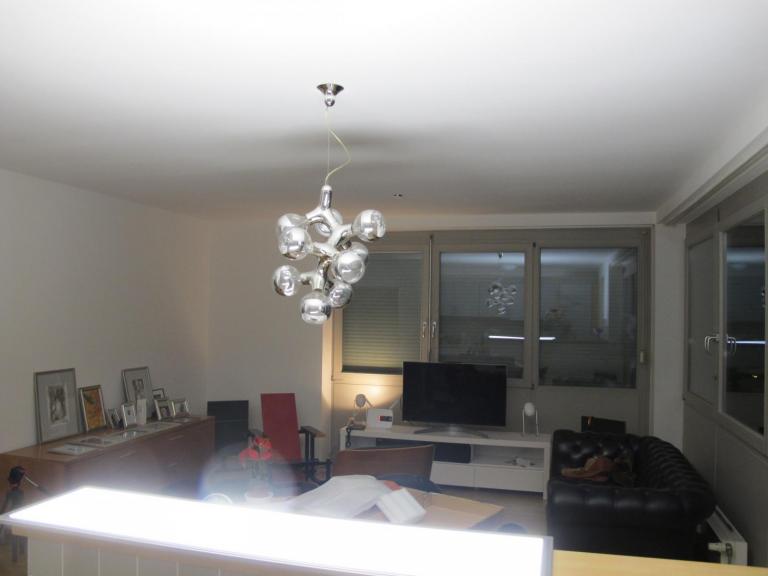

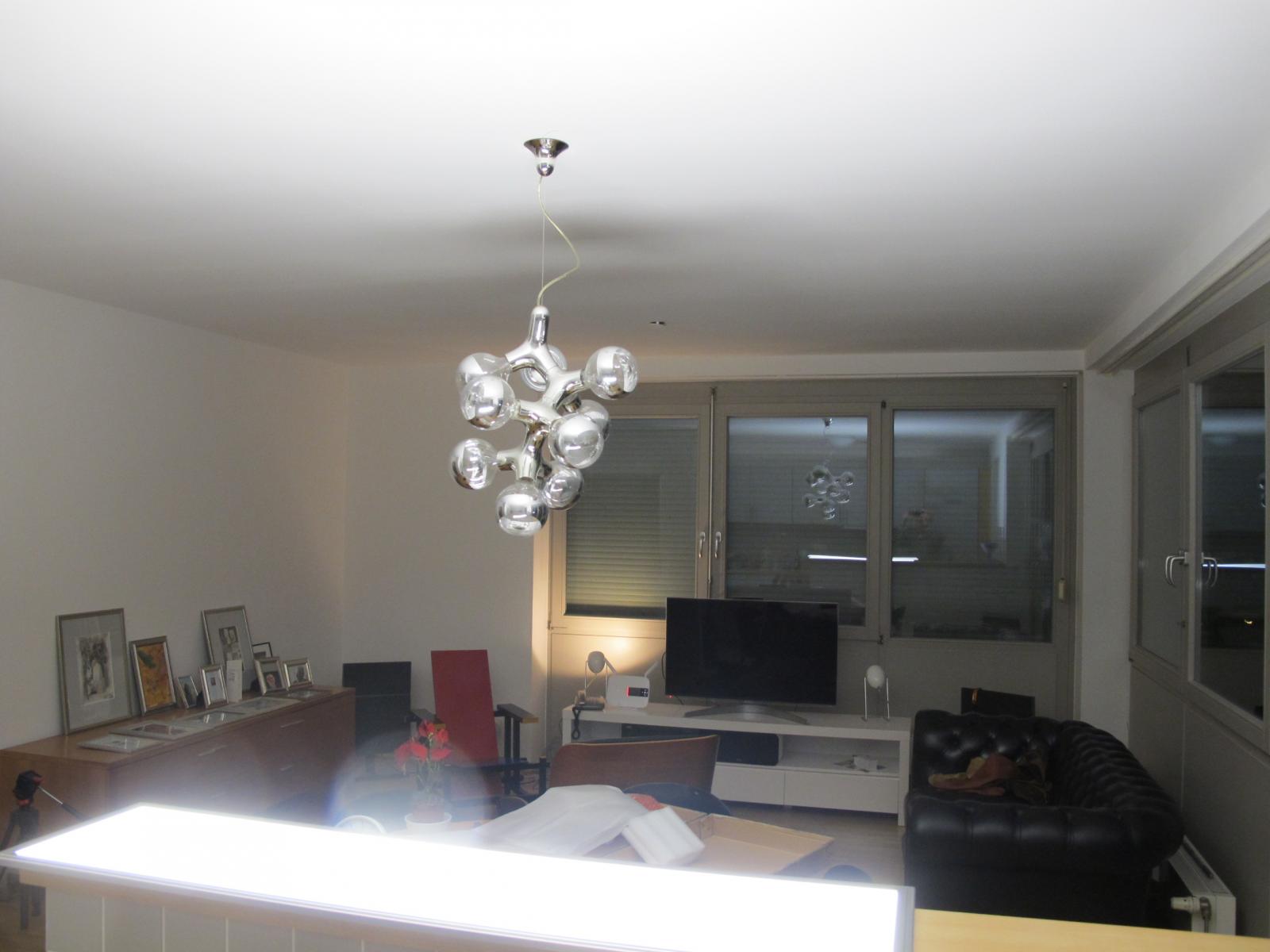

effe getest in de woonkamer (ps neen nog geen gordijnen)

20 januari 2016 aangepast door Tonskidutch

[ceesv]

Nu komt de grote vraag wanneer ze op hun plek hangen.

Zijn ze ook donker wanneer ze uitgeschakeld zijn.

[Johan45]

Nu maar hopen dat ze over een jaar nog net zo veel Lumen afgeven als dat ze nog nieuw waren.

[Tonskidutch]

Morgen avond meer foto's als ik de Kabels onderweg naar werk kan halen.



Ja uitgaan is iets onwennig, dat is een vreemde gewaarwording

maar wel helemaal donker (ook flikkervrij)



ik vind het voor dat geld een prachtig stukkie verlichting en heb het niet uit china

[ceesv]

Wij hebben in ons nieuwe kantoor en productie gebouw ook uitsluitend LED verlichting, prettig licht.



Volgende week in Den Bosch de LED Expo 2016.

[Psychosammie]

Kan ik het zien als vervanger van de TL balk?

[ceesv]

Zeker, een goede vervanger voor de balk.

[Johan45]

Als je TL armatuur nog goed is kan je alleen de TL vervangen voor een led TL.

Alleen de starter verwijderen en klaar.

Nog drie TLs vervangen en dan is de verlichting volledig Led in huis en buiten.

[ceesv]

Je vergeet de voorschakel ballast, de spoel.

Die moet je overbruggen.

[Psychosammie]

Maar zo een paneel is ook 40 watt. Daar schiet ik niets mee op qua verbruik.

[ceesv]

Zo een paneel gaat 4 keer langer mee als tl's

Normaal zit er in zo een paneel 4x18 Watt tl's



Voor een 60 x 60 systeem plafond armatuur.



Enige nadeel is dat je bij gebouw airco geen retour via het plenum kunt doen, zoals gebruikelijk bij tl armaturen.
