aluminium case voor 4 disecq switches: SPAUN Sar411

[BzRtY]

Vandaag heb ik iets gemaakt wat ik graag deelde in deze knutselhoek.

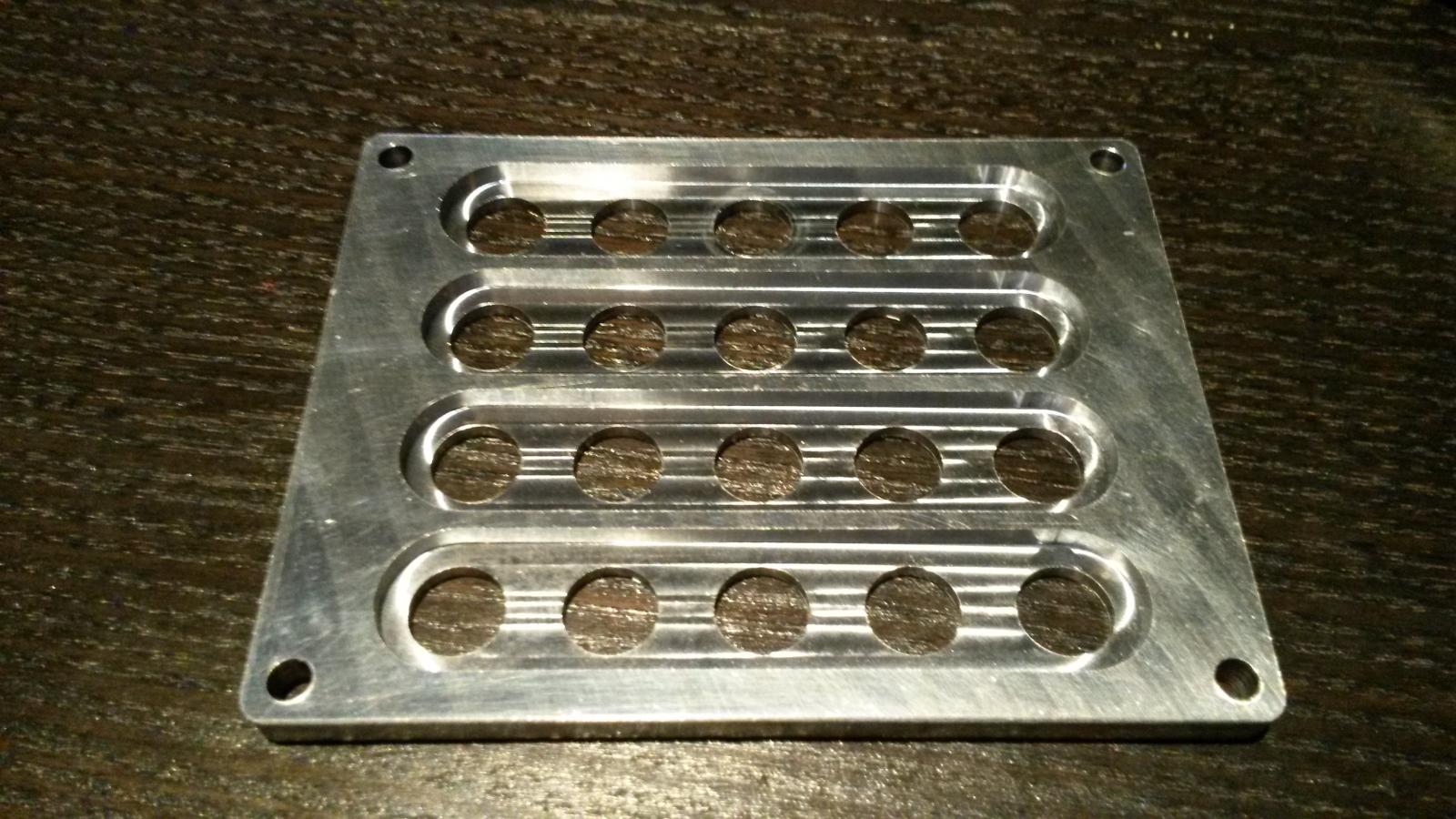

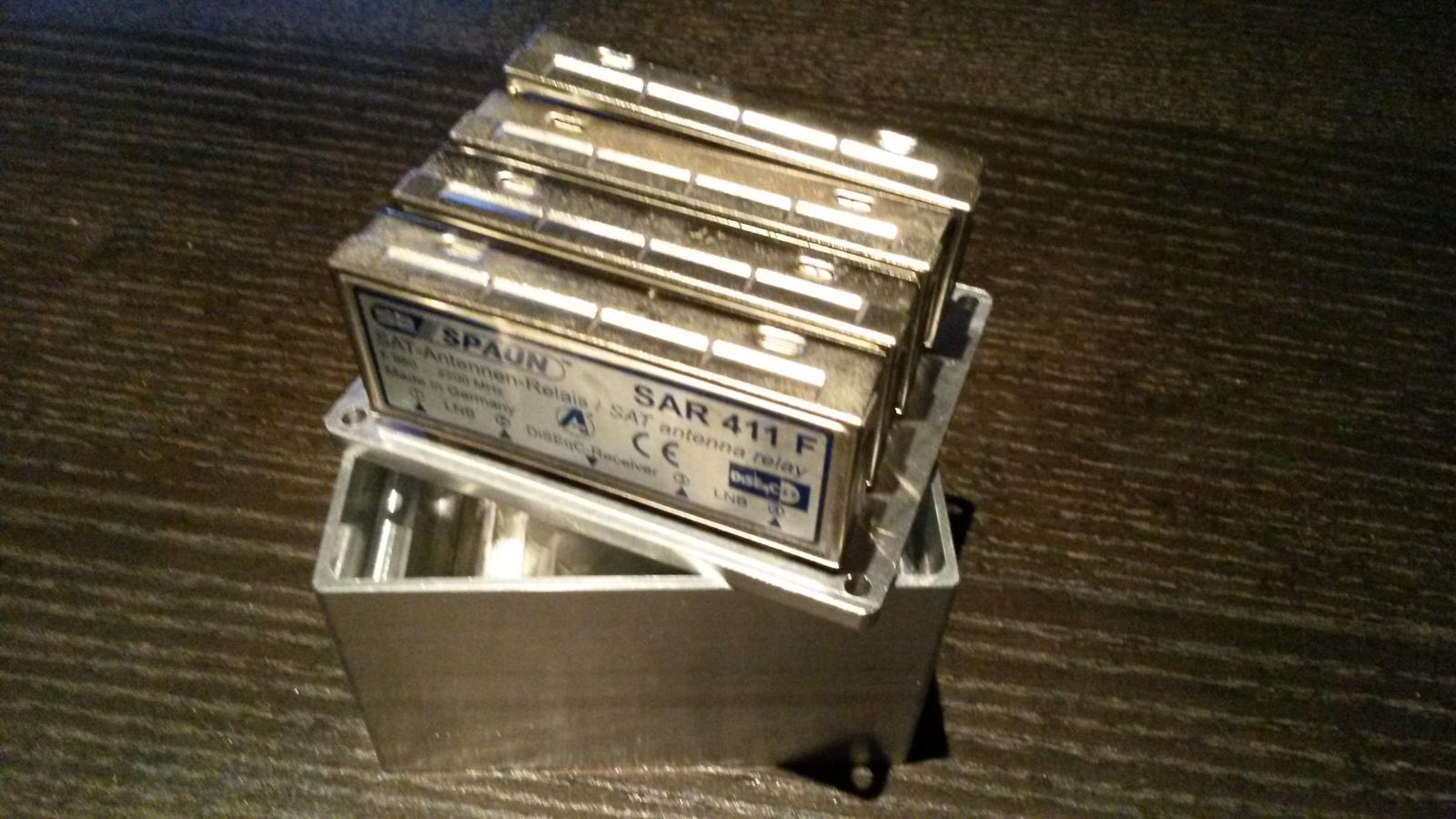

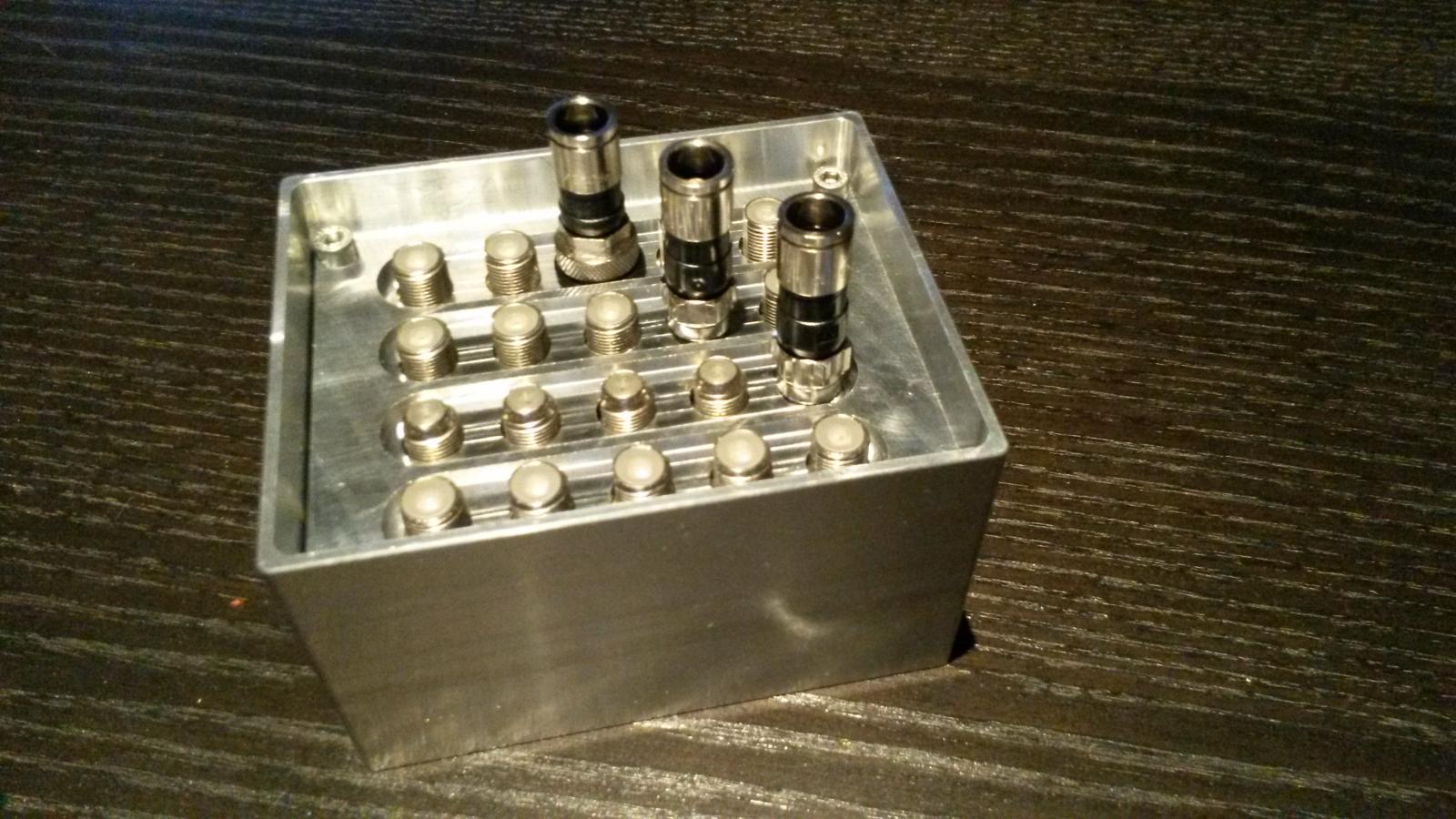

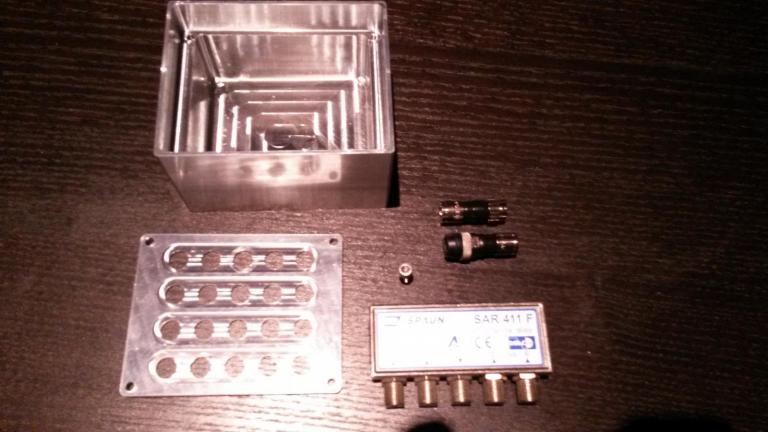

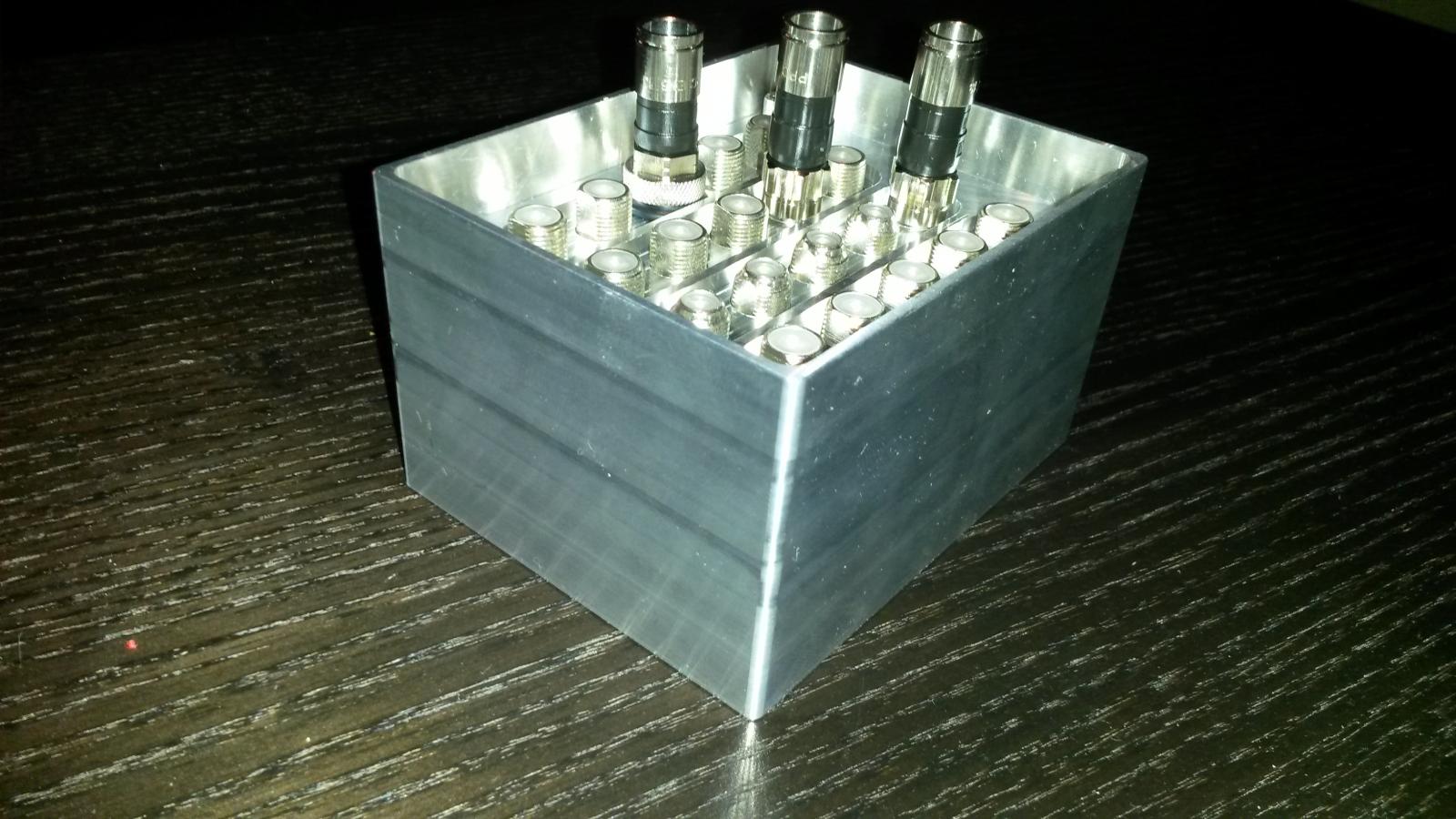

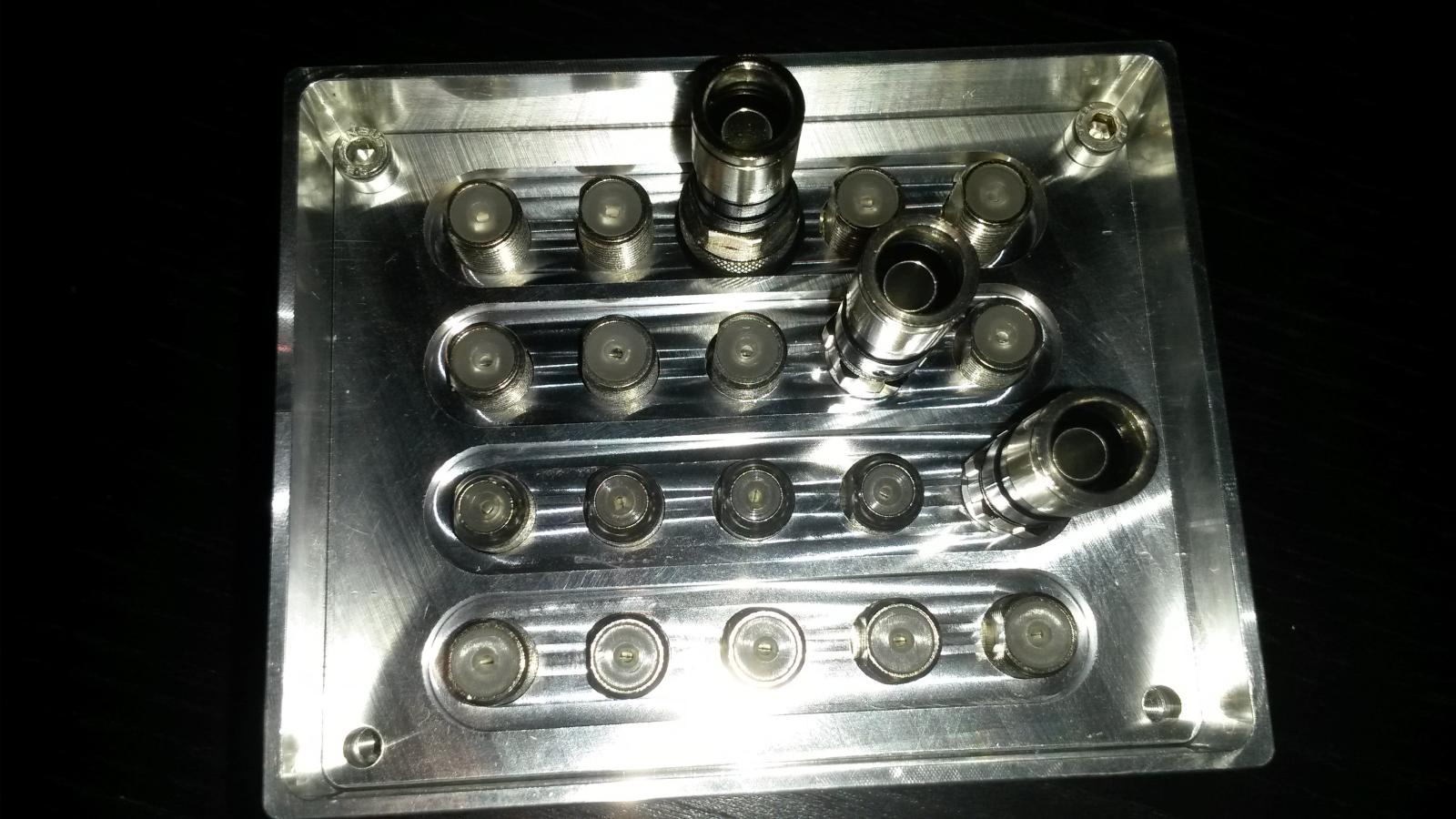

Een massieve aluminium case voor 4 disecq switchen..

De beugelgaten om hem tegen de mast te schroeven ontbreken nog.

En uiteraard hangt de behuizing met de coax-aansluitingen naar onder.



Duurzamer en waterdichter dan de originele plastieken behuizing.



Ik zoek nog een hele kapbeugel diameter 60.3 volgens 'DIN 1593' maar dan slanker.

Iemand n idee?





[ceesv]

Allereerst chapeau voor dit mooie stukje vakmanschap.



Ik heb alleen 1 opmerking, aluminium is een uitstekende warmte geleider en in de zomer, in de zon kan de inhoud van je behuizing overhit raken.



Neem je nog maatregelen om de temperatuur te begrenzen?

[satkijker]

Heel mooi gemaakt.



Wat de warmte opname van de zon betreft is te voorkomen in Nederland door de case achter de schotel te monteren, dan dient de schotel als zonnescherm.

[Pegasso]

Netjes hoor!

[Sprietje]

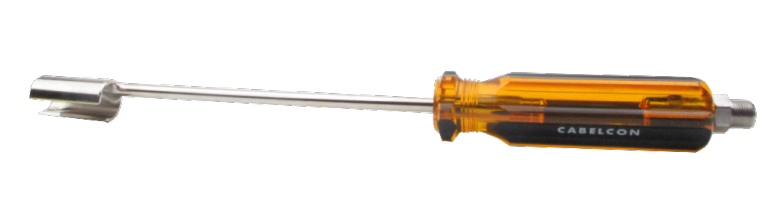

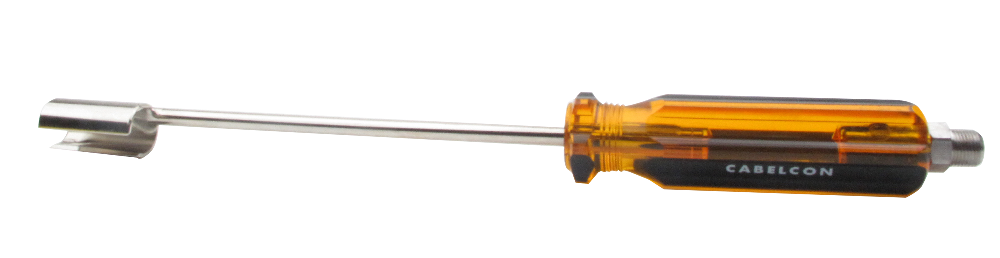

Inderdaad mooi gemaakt maar om de F-connectors aan te kunnen draaien is er denk ik maar één sleutel geschikt voor en dat is deze:

[ceesv]

Zo te zien uit een massief blok Aluminium gefreesd, had je eerst een tekening gemaakt, en is die in de freesmachine gevoerd?



Zou condensvorming nog een issue zijn?

[Emekli]

Zeer mooi gemaakt, maar ik heb er niks aan, dit is niet jouw schuld.

Hier worden in de wijde omgeving alleen maar switches verkocht met boven 2 en onder 2 ingangen.

De uitgang zit ook van onder.

Mijn oplossing is dus een limonadefles geworden, bovenaan op het breedste vlak afsnijden en dan fles op zijn kop en switches er in.

[Tonskidutch]

Puik stukkie werk,

inderdaad chapeau voor u



dus mijn banana Pi of raspberry krijgt wellicht ook zo' kassie

ik neem aan die switch behuizing hangt binnen?

[BzRtY]

Wat warmtegeleidbaarheid betreft had ik dezelfde vraag maar de case komt (inderdaad satkijker) in de schaduw van de schotel te hangen.

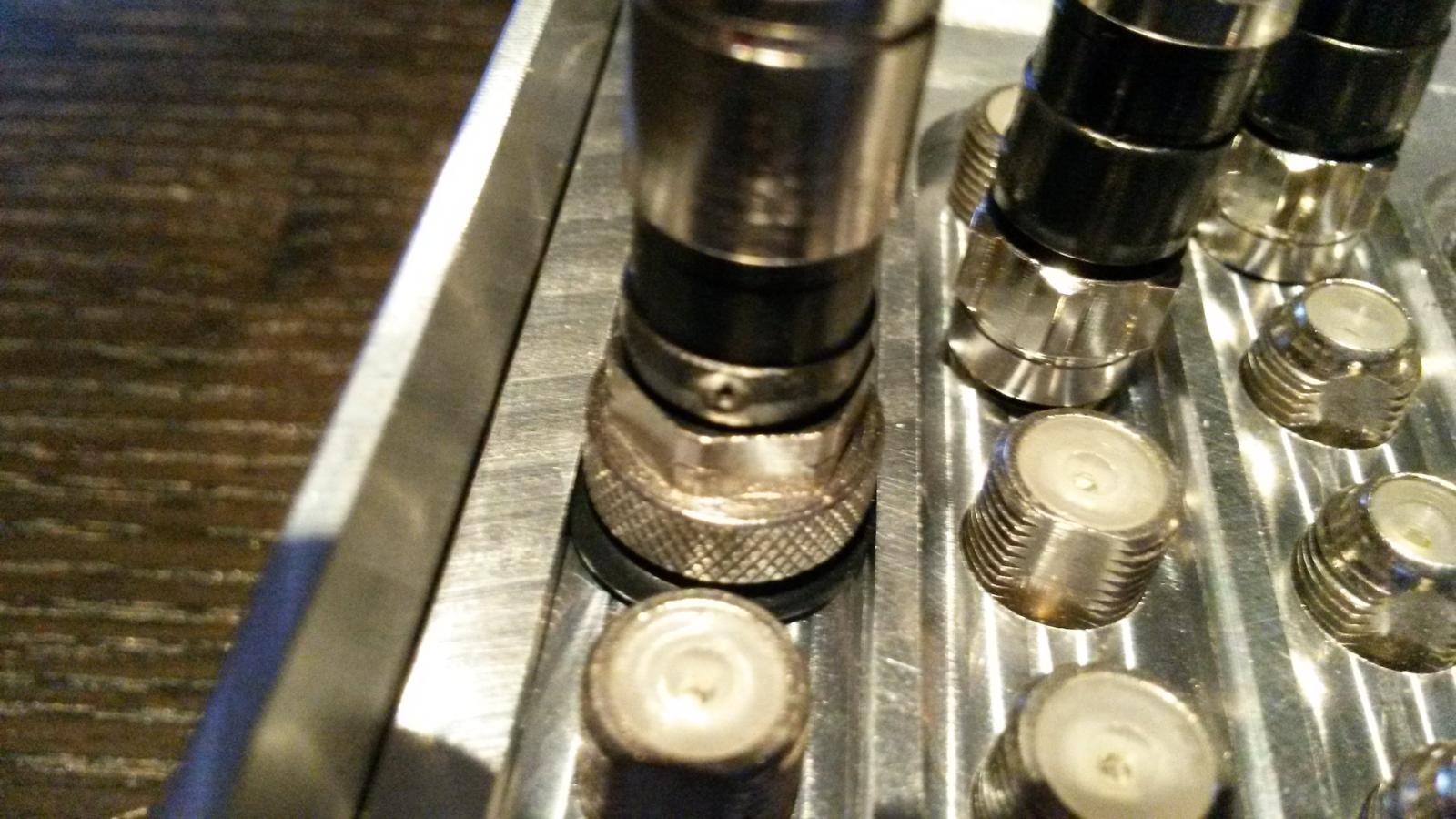

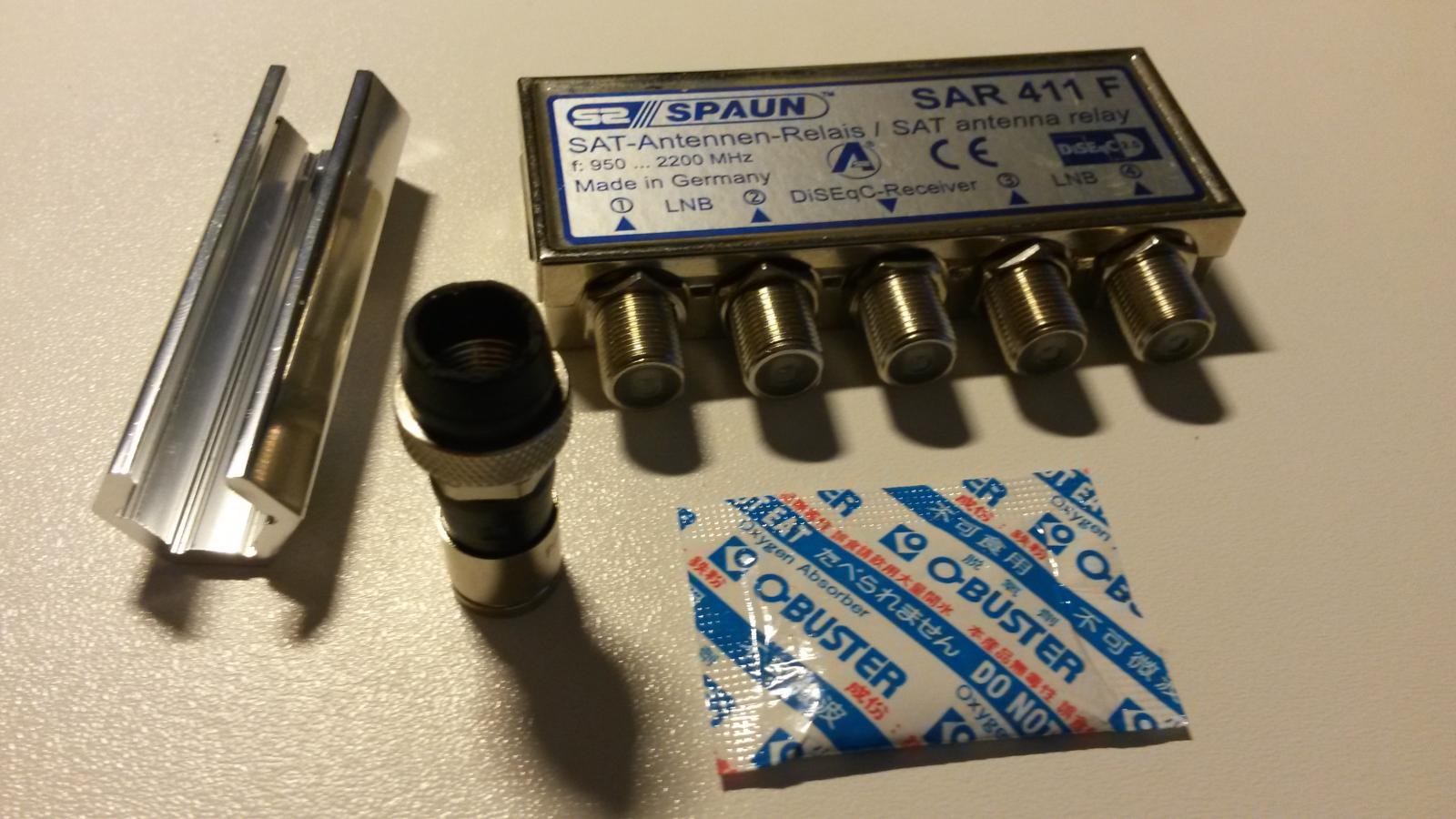

Sprietje, Om de F connectoren aan te schroeven had ik zo'n zeskant hulpstuk, hopelijk lukt het hiermee want dit is uiteraard niet zo slank als zo'n professionele sleutel.

Ceesv, idd eerst een tekening gemaakt, maar programma zelf ingevoerd aan de hand van die tekening.

En wat condensvorming betreft, ik heb 3 mm spatie tussen elke switch om zo'n vochtopnemend zakje (schoendozen) tussen te steken.

Sjaak, een O-groef frezen heb ik niet gedaan.. wel aan gedacht, maar het geheel hangt onderste boven en te veel werk voor wat het dient, de originele plastiek blauwe doos is uiteindelijk niet veel beter denk ik.



http://www.spaun.de/pdf/flash/17/en/#/92



Verder gebruik ik wel F-connectoren met rubber afdichting aan de schroefdraad.

[BzRtY]

mijn banana Pi of raspberry krijgt wellicht ook zo' kassie

ik neem aan die switch behuizing hangt binnen?

Neen switch behuizing komt met de connectoren naar onderen, buiten aan de schotelmast te hangen.



Voor de raspberry pi 2 heb ik ook zo'n case gemaakt.

[Alex1970]

En wat condensvorming betreft, ik heb 3 mm spatie tussen elke switch om zo'n vochtopnemend zakje (schoendozen) tussen te steken.

Klinkt als een goed idee, maar zijn die niet snel verzadigd dan?

[Tonskidutch]

Sjaak(k), dan valt dat toch onder "updating of skills" / berufliche weiterbildung / voortschreidende scholing en ontwikkeling in je vakgebied.

modding van hardware voor de schoonheid is een leuke hobby maar als het buiten uit het zicht hangt

[Sky viewer]

Mooi gemaakt, maar wat gebeurt er als er ergens een kortsluiting is?

Denk dat dan alles naar de .... is.

Daarom worden zulke kastjes gemaakt van kunststof, om algemene kortsluiting te voorkomen.

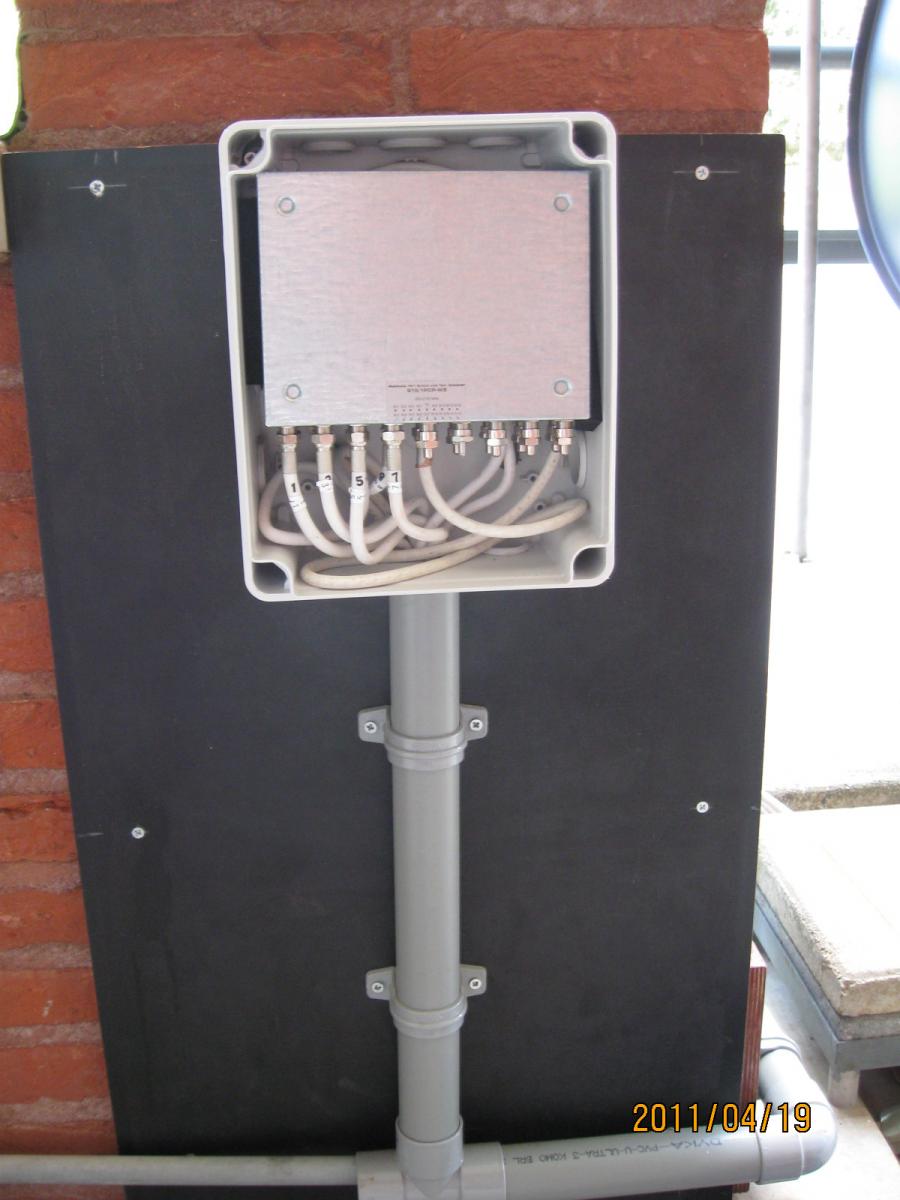

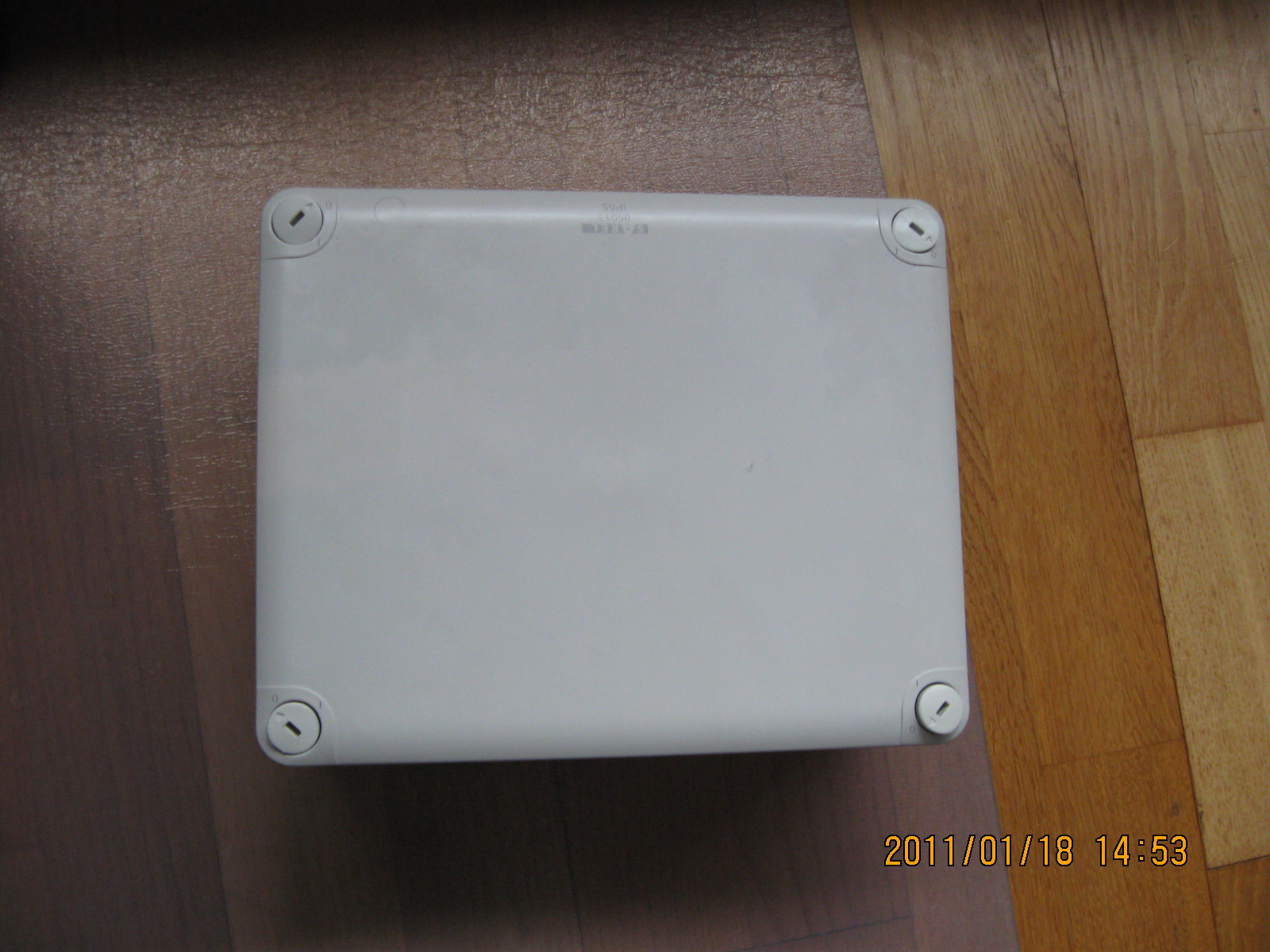

Mijn voorkeur gaat toch voor dit soort kastjes.

[ceesv]

Kortsluiting is geen probleem, het is juist een voordeel dat de massa van alle antennekabels met elkaar doorverbonden zijn.

Je zou deze kast nog een extra aardkabel kunnen geven.



Kathrein en Co. hebben zelfs rails in hun programma, die hetzelfde doen, alle afscherming van alle antennekabels met elkaar verbinden.



Jouw kastje ziet er ook netjes uit, maar alle antennekabels zijn met de afscherming net zo met elkaar verbonden.

Na een paar jaar in de zon is jouw oplossing sprode, die aluminium behuizing overleeft ons allemaal.

[Sky viewer]

Waar mijn kastje hangt komt geen zon, en geen regen. Hangt beschermd op het balkon.
