Capaciteit radiatoren berekenen

[OmePeter]

Indien met de oude ketel en POMP de radiator wel goed warm werd ligt het duidelijk aan de pomp. Vaak is de opvoerhoogte van de nieuwe pomp te laag. Al je het type van de oude pomp en de nieuwe even doorgeeft wil ik wel kijken of het daaraan ligt. Toch wel een bekend probleem.

[ceesv]

Con





De vorige bewoners hebben dus de radiatoren, beneden, aangepast na het plaatsen van een nieuwe keuken.

Ziet er mooi uit maar is niet goed berekend vandaar dat het nu pas merkbaar werd.







Denk je dat het aan de pomp ligt?

[Gast catw]

Het hele probleem is het gegeven dat de vorige bewoners van het huis een nieuwe keuken er in gezet hebben en de radiator die er zat vervangen hebben voor een design radiator, die wel mooi is maar geheel niet voldoet in het systeem.



Vandaar dat ik vroeg hoe of ik dat moest berekenen en dat is nu goed gekomen, er moet gewoon een nieuwe radiator op die plaats komen met voldoende capaciteit (groter water volume en doorstroming).

24 januari 2016 aangepast door catw

[Con]

Er zijn meer parameters die invloed kunnen hebben.

Niet alleen de capaciteit van de nieuwe radiator maar ook

de nieuw plaats. En te denken aan de ventilatie. De OPEN

keuken trekt nu warmte weg uit de woonkamer, een flink aandeel.



Een plattegrond (zowel oud als nieuw) kan boekdelen schrijven.

Maar dat is aan jou om van derden een goed beeld te (willen) krijgen.

[quattro]

Ben je er al uit? (zo ja dan is dit mosterd na de maaltijd...)



Ik deze hele thread mis ik 1 ding, namelijk de watertemperaturen van je CV systeem. Je schrijft dat je een VR ketel hebt vervangen. Een VR ketel stookt CV water op tot 90 graden. Ook had je het over een aan/uit regeling, dus óf je ketel stookt het water op tot 90 graden, of helemaal niet.



En HR ketel doet dat anders. Die stookt maximaal tot 70 graden. En omdat hij moduleert (bij veel warmtevraag hard stookt, en bij een beetje warmtevraag het water maar een klein beetje verwarmt) is de watertemperatuur in je systeem meestal nog veel lager dan die 70 graden (meestal 40 a 50 graden).



Nu snap je dat een radiator een kamer veel sneller verwarmt als daar water van 90 graden door heen loopt, dan als er water van 40 of 50 graden doorheen loopt. Oftewel, het kan maar zo dat die radiator toch echt te klein is.



De goede manier om hier achter te komen:

Bereken de inhoud van je woonkamer en vermenigvuldig dat met het aantal watt/m3 kamerinhoud (zie google).

Wat hier uit komt is de minimaal benodigde radiatorcapaciteit (dit moeten alle radiatoren in je woonkamer dus samen op kunnen brengen).

Hierna kun je in de documentatie van de radiatorleverancier zien hoeveel vermogen jou radiatoren afgeven. Voor elke radiator zou opgegeven moeten staat wat het vermogen bij 90-70 graden (VR ketel) en 70-60 (HR) ketel is.

Als het opgesteld vermogen hoger is dan dan het benodigde vermogen dan zit je goed. In dat geval zal er een andere radiator zijn die te veel capaciteit op vreet. Die kun je opzoeken volgens de methode die Con aangaf (een radiator moet dan veel warmer worden dan rest, of een kamer wordt veel warmer dan andere kamers. In dat geval kun je die radiation terug regelen met een thermostatkraan of met een voetventiel)

1 februari 2016 aangepast door quattro

[Tonskidutch]

allereerst maakt men de berekeningen conform de maximaal toegestane warmte verliezen kfw70

en dan volgens EnEv het maximale verbruik

daarna pas de radiator capacteit



is er geen limiet aan de warmteverliezen, dan pleur je der een vette 3 plaats radiator in met een nieuwe thermostaatkraan en pendelt hem in op 2 a 3

[Gast catw]

Ben je er al uit? (zo ja dan is dit mosterd na de maaltijd...)



Ik deze hele thread mis ik 1 ding, namelijk de watertemperaturen van je CV systeem. Je schrijft dat je een VR ketel hebt vervangen. Een VR ketel stookt CV water op tot 90 graden. Ook had je het over een aan/uit regeling, dus óf je ketel stookt het water op tot 90 graden, of helemaal niet.







Mijn VR ketel vervangen zoals eerder aangegeven en deze was al met de waterzijdige afregeling bijna een LTV-verwarming dus de radiatoren waren NIET kokend heet.



Het huis waar de andere ketel geplaatst is had door een niet goede aanpassing in de keuken (door de vorige bewoners gedaan bij het plaatsen van een nieuwe keuken), soort handdoek rekje verwarming, te weinig warmte.



Met de gegevens die ik kreeg dit uitgerekend en op die wijze een "goede" radiator besteld en deze is zaterdag 30-01-2016 geplaatst.



Daar hebben ze nu wel voldoende warmte, het zou deze week koud worden, goed om uit te testen, maar dat valt ook weer tegen en om de ramen en tuindeur open te zetten is wat vreemd in deze tijd van het jaar.



Dus iedereen bedankt voor het meedenken en het aanreiken van goede gegevens, het heeft duidelijk geholpen.



Thermrad compact 4 plus type 33 700 x 1200



Vermogen: 4090

1 februari 2016 aangepast door catw

[Con]

is dit niet een beetje een klein brandje blussen met de oceaan?



Met zulke radiatoren los je inderdaad (bijna) alles op...

[Gast catw]

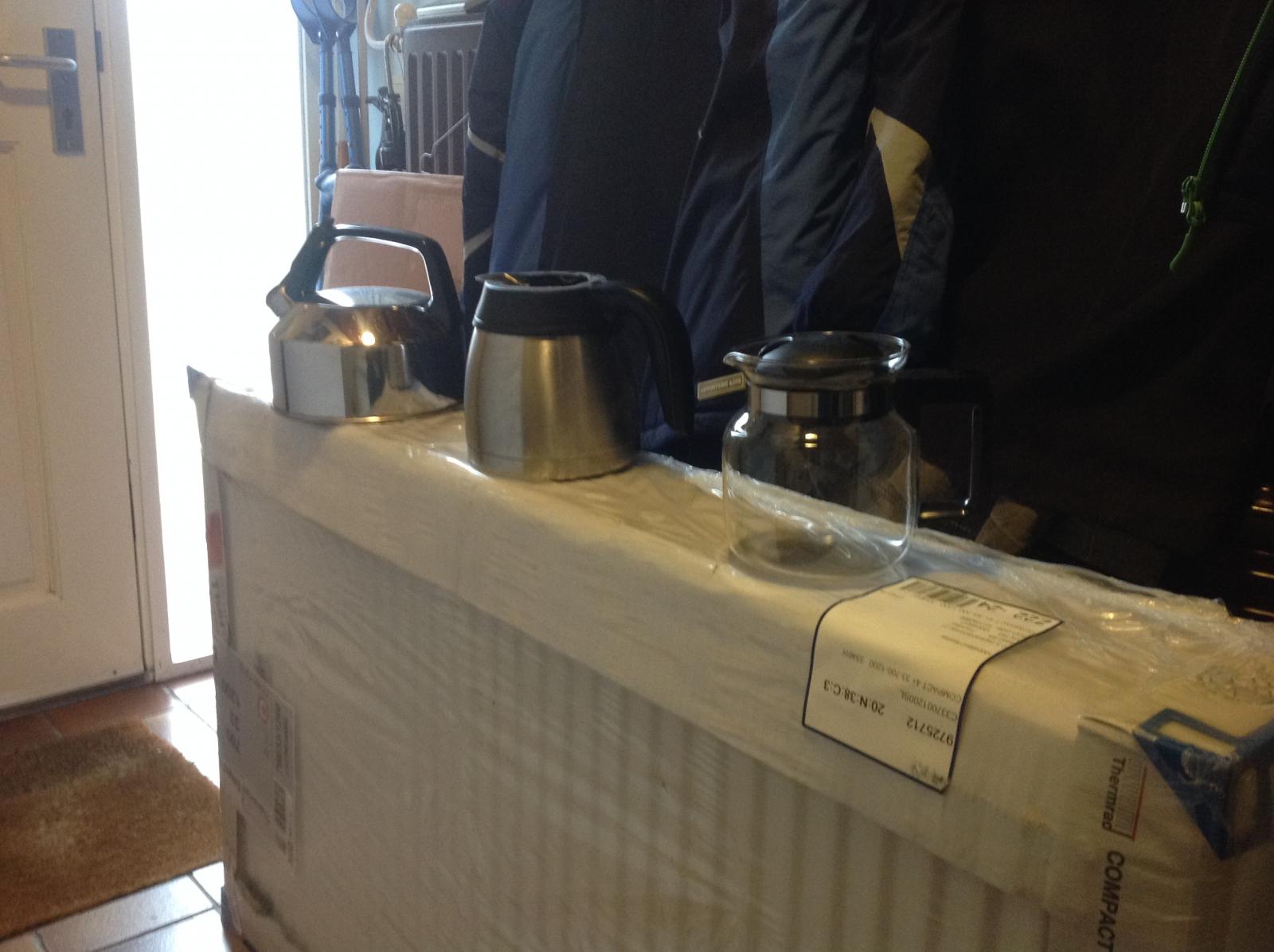

Je kunt er de theepot op zetten, heb je geen waxine warmhouder meer nodig, tevens de fluitketel om het water voor te verwarmen (scheelt weer gas verbruik).





1 februari 2016 aangepast door catw

[Con]

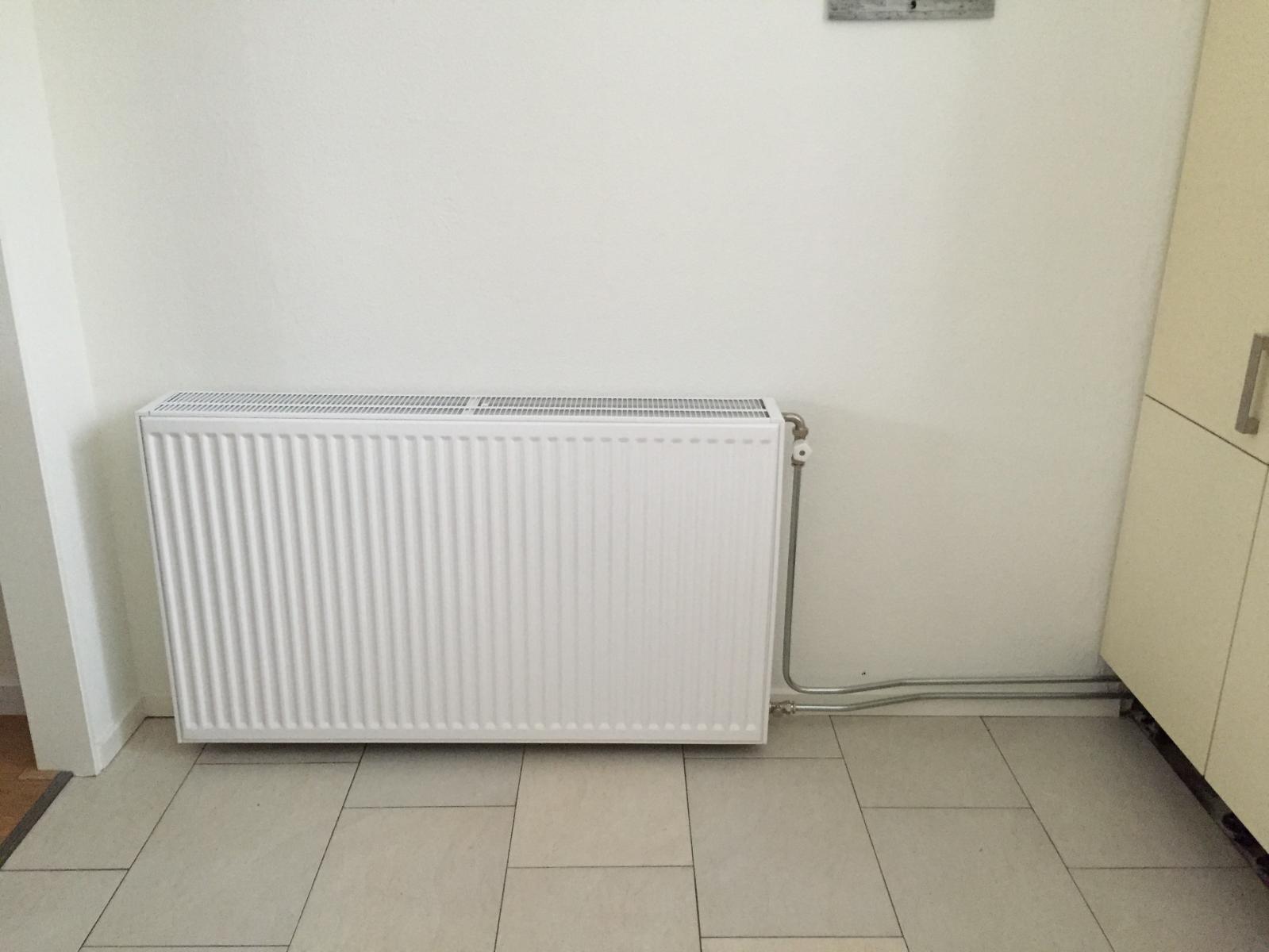

Hij staat voor mooi wel te dicht op de vloer, kost warmte-afgifte door convectie.

Maar met zo'n joekel zal dat geen probleem geven.

[columbo]

10 a 15cm boven de vloer is de minimale afstand ,is ook wat makelijker met schoon maken/houden van de keuken.,dus de leidingen even een S bocht er in buigen en de radiator opnieuw ophangen ,,ook is het mogelijk deze op pootjes te zetten,vraag dit evt aan een instalateur,want dit is een knoei het zelf constructie .     ,oh vergeet niet de leidingen met een beugel vast te zetten ,bij voorkeur net voor de  S bochten .De Radiator en de leidingen waterpas monteren staat ook wat netter ,,evenals die veel te ruime S bochten ,is ook niet zo'n fraai gezicht .

2 februari 2016 aangepast door columbo

[Tonskidutch]

het zijn allemaal watjes tegenswoordig

aanbevolen temperatuur 22 (het lijkt wel 1op1 met de aardopwarming zeg

tiptoetsbediening, ze zouden moe kunnen worden om een kraan open te draaien

of om naar de ouderwetse kwikthermomter aan de muur te lopen en de weg terug naar de Radiator kraan knop



allemaal watjes



en dan nog mee denken over hoe iets schoongemaakt moet worden

HA

2 februari 2016 aangepast door Tonskidutch

[Gast catw]

De plint is 55mm hoog, de onderkant van de retourleiding zit 15mm boven de plint, de aanvoer leiding zit tegen de onderkant van het keukenkastje aan.
De bewoners wilden niet nog een extra bocht in de leidingen dus deze moesten zo blijven en zijn goed op de oude leidingen onder het kastje achter de zwarte afdekplint aangesloten en lopen zuiver waterpas naar de radiator toe.

Het grijze vlekje op de muur bij de aan- en afvoerbuis is de plaats waar de oude muurbeugel zat van de voorgaande radiator, de nieuwe beugel komt iets verder naar rechts te zitten, tevens zit er onder het keukenkastje ook nog een beugel aan de kant van de nieuwe leidingen en de oude leidingen zittten daar nog vast. Tevens zit er onder het keukenkastje nog een electrabuis met daarin een aarde draad, doorgemeten, welke in de meterkast in de hal uitkomt en daar ook aangesloten is.



De ruimte onder de radiator is aan de rechter zijde 67mm en aan de linkerzijde waar de ontluchting zit 68mm en het stofzuiger mondstuk kan er gemakkelijk onderdoor verder kan er ook een swiffer, dweil en een kruimeldief onder langs en kan je zelfs de bovenkant van de plint nog met een stofdoek afnemen.

Ongeveer de zelfde hoeveelheid lucht zal bij een vernauwing de luchtsnelheid doen toenemen. de beperking is de toenemende weerstand door de versnellende luchtstroom die de hoeveelheid lucht doet verminderen.

Natuurlijk had de foto even natuurgetrouw gemaakt moeten worden dus met een standpunt van 35cm boven de vloer en 70cm meer naar links dan was de vertekening beduidend minder geweest.

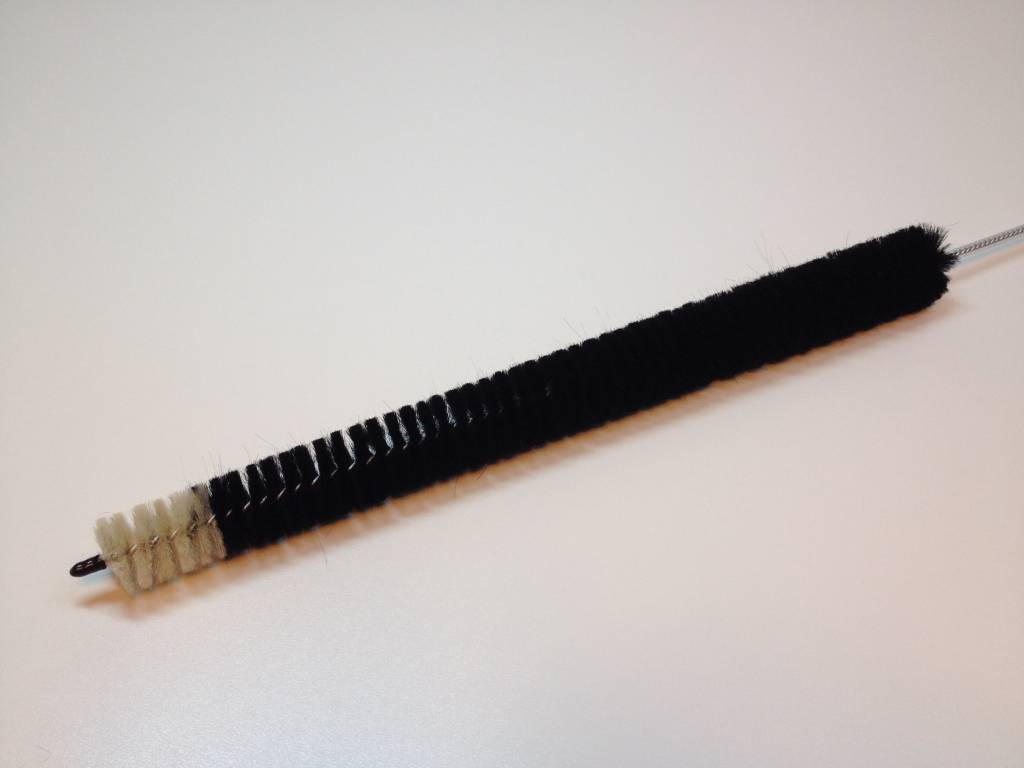

Tevens heb ik voor valantijnsdag een radiatorborstel van geitenhaar gekocht welke ze kunnen gebruiken om minimaal twee keer per jaar even door alle convector-lamellen te halen omdat de radiator zo dicht op de grond staat.

O, voordat ik het vergeet, de radiator word nog warm ook.

2 februari 2016 aangepast door catw

[columbo]

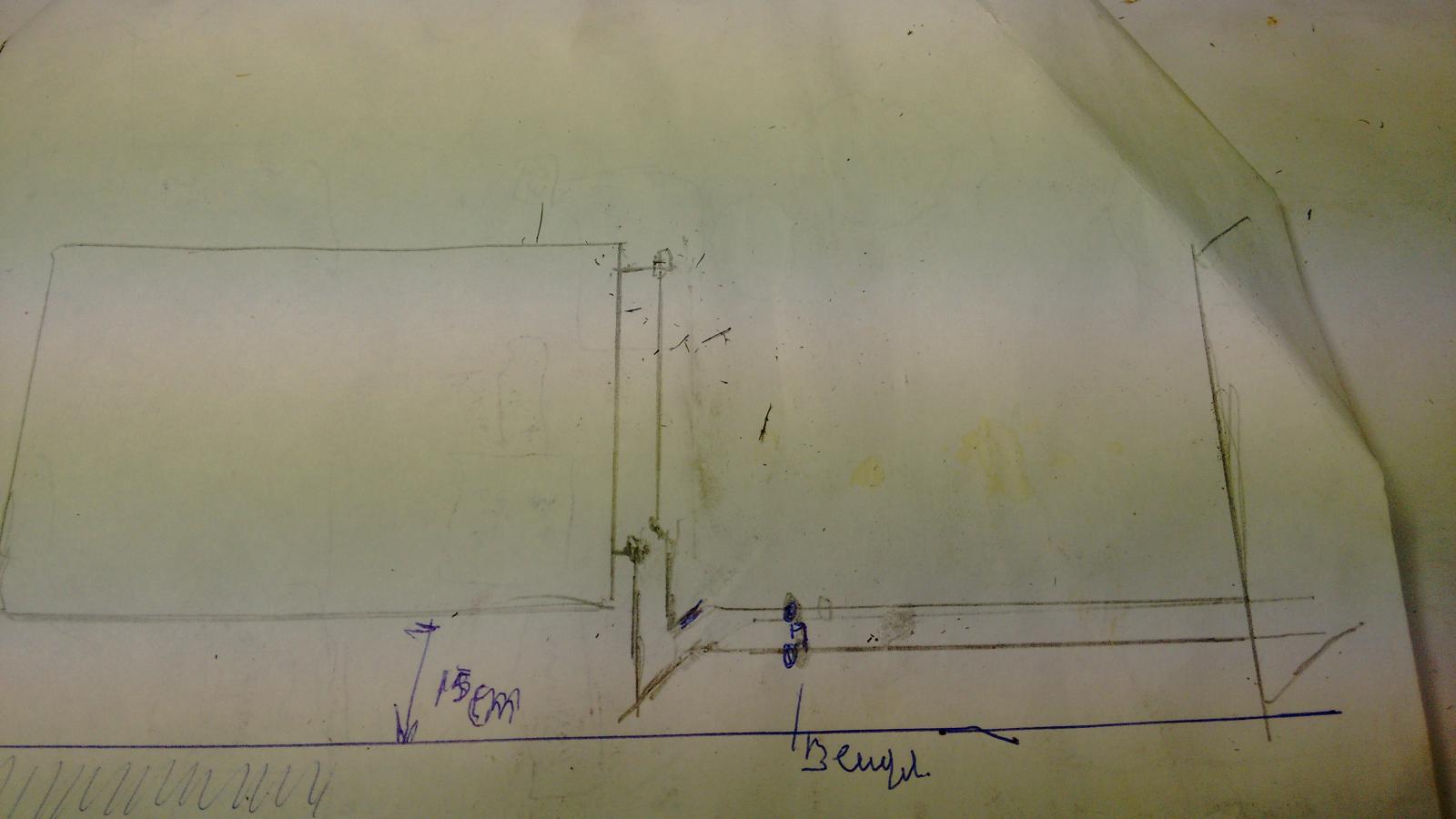

Leuk bedacht , minder bochten in de leidingen ,maar ls je het rechte voet ventiel in de retoer leiding vervangt voor een haaks model heb je minder bochten In de leiding,je hebt dan slechts 1 haakse en een halve  bocht nodig.Zo dus.is veel netter als met al die grote bochten.Ps tekenen ben ik niet zo goed in ,maar CV was  mijn vak.

De afstand van de leiding tot de muur mag 5 cm zijn,all naar gelang de beugels die je gebruikt.

en warm worden is 1 ,maar of de ruimte warn word is een andere zaak.

2 februari 2016 aangepast door columbo

[ceesv]

De Radiator en de leidingen waterpas monteren staat ook wat netter ,,evenals die veel te ruime S bochten ,is ook niet zo'n fraai gezicht .

Ik leefde altijd in de veronderstelling dat een radiator een tikje scheef (1-2 mm) moest hangen met het ontluchtingspunt iets hoger.

Daardoor kan je de radiator beter ontluchten.



Idem voor de leidingen?
