Inverto multiconnect afstellen

[bourgogne]

Gaat dit goed ?

Ik ga voor een vriend een inverto multiconnect rail met 3 lnb´s installeren op een triax 78 schotel. Deze moet gaan werken met een Coolstream Neo2 tuner. Om het mijzelf wat makkelijker te maken wil ik de afstelling eerst bij mij thuis doen op dezelfde schotel. Makkelijker omdat ik dan een signaalmeter app. kan gebruiken op mijn telefoon die communiceert met mijn VU+.

Na het afstellen haal ik de inverto met de lnb´s van mijn schotel en plaats hem op de schotel bij mijn vriend.

Dit is 1 km verderop. Gaat dit goed ? Of geeft 1 km al verschillen met de afstellingen.

Met dank voor jullie hulp.

[Debuurvrouw]

Ik zou niet inzien waarom dit niet goed zou gaan?



Ik doe dit regelmatig en dan zijn de afstanden nog wel iets groter om te overbruggen.



Het enigste wat er bij de ander dan vaak moet gebeuren maar ook niet altijd even fine tunen.

[bourgogne]

O.k., je hebt er dus goede ervaring mee.

Bedankt voor je reactie.

[Sprietje]

Als je de coördinaten tot twee cijfers (niet meer) achter de komma opgeeft, dan reken ik wel even uit hoe je ze af moet stellen.

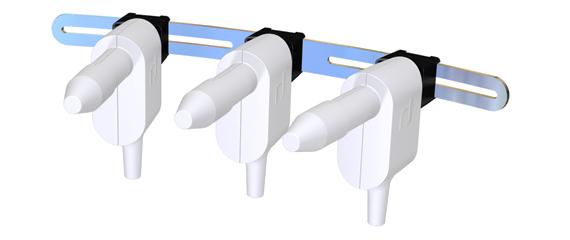

Als het goed is heb je de lnb's zoals op de bijlage.

[bourgogne]

Dat is vriendelijk van je.

De coordinaten van mijzelf zijn:  47.02 en 3.59

De coordinaten waar de schotel komt te hangen zijn: 47.03 en 3.60

Het gaat om de astra 1, 2 en 3 in combinatie met een triax 78.

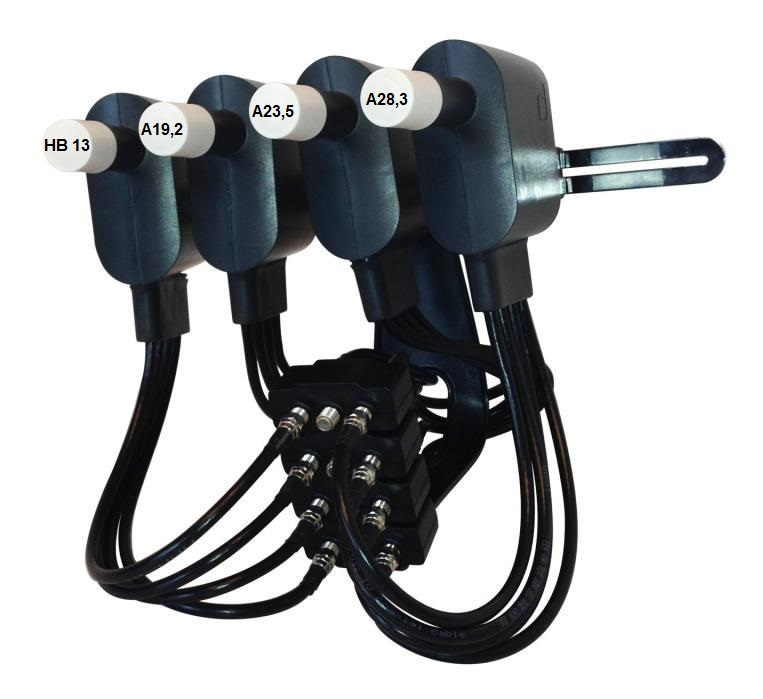

Het is inderdaad de rail van het plaatje, alleen inverto heeft intussen de witte koppen vervangen door zwarte exemplaren.

[satencom]

Doe er wel een paraplu bij ,wand deze lnb's kunnen niet over water

ik hoop dat de zwarten beter zijn

lees dit ook even door klik

22 februari 2016 aangepast door satencom

[Sprietje]

Beste bourgogne

Dan gaat het niet om de Inverto Multiconnect maar om de Inverto Dielectric. Leden hebben eerder op dit forum al aangegeven dat ze weinig verschil merken tussen de Multiconnect- en de Dielectric-lnb wat betreft gevoeligheid voor regendruppels. Een regenkapje lijkt me daarom zeker gewenst.

Voor wat betreft de afstelling maakt het helemaal niet uit tussen de twee verschillende coördinaten.
Ik heb het volgende voor je uitgerekend:

Zet de skew van de middelste lnb (Astra 23,5) op 10,6 graden (afgerond 11 graden).

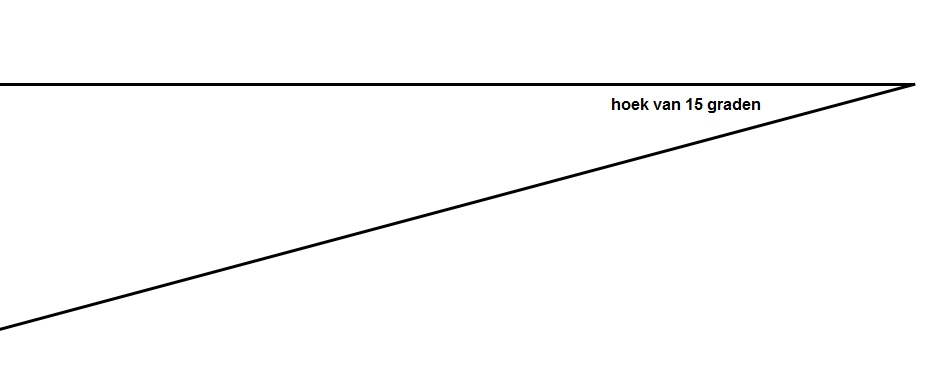

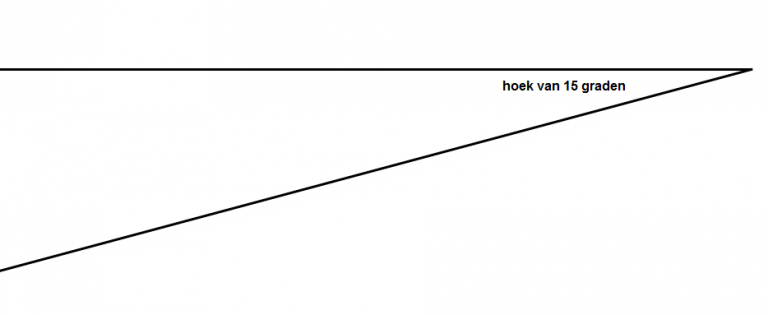

Plaats nu de rail 15 graden schuin.

Plaats de 19,2-lnb op 47,5mm af van de 23,5-lnb
Plaats de 28,35-lnb op 51,5mm af van de 23,5 lnb
d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje.
Zorg dat de twee buitenste lnb's naar het midden van de schotel gericht zijn.

Stel de skew af:
Astra 19,2 op 7 graden

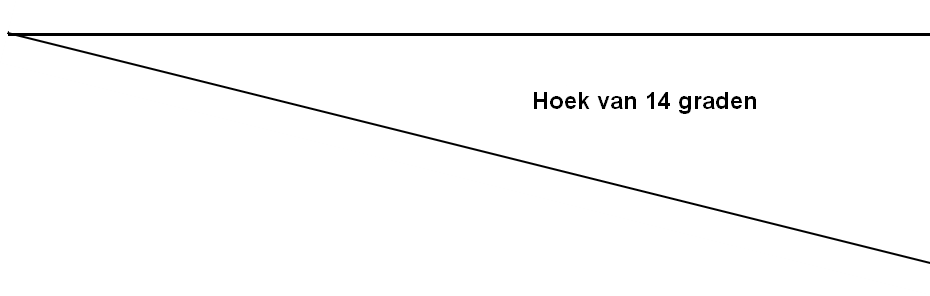

Astra 28,2 op 14 graden
d.w.z., als je naar de binnenzijde van de schotel kijkt met de wijzers van de klok meegedraaid t.o.v. verticaal, niet t.o.v. de rail.


[bourgogne]

Hallo Sprietje,



Bedankt voor de heldere uitleg. Heeft Inverto je nog niet benaderd om een handleiding te schrijven.

Ik begrijp van je uitleg, dat de rail schuin wordt gezet. Eigenlijk het principe van de Triaxrail.

Dit betekent dat je dus niet de lnb´s op verschillende hoogten moet schuiven.

De uitdaging wordt om met behulp van je tekeningen de juiste graden voor skew en rail in te stellen.



Wat betreft het ´regenkapje´ dat valt me tegen. Is dat zo´n half rond plexiglas kapje ?

Is dat simpel op een Triax arm te bevestigen.

Ik ga eerst maar eens de koppen instellen (als het droog wil worden tenminste)en ik houd je op de hoogte.

Hartelijk dank.

[bourgogne]

Beste Sprietje,



Voor het goede begrip heb ik je verhaal in een simpel schetsje samengevat.

Is de skew op de juiste wijze getekend ?

(Alles vanachter de lnb´s naar de binnenkant van de schotel bekeken).

[Sprietje]

Ja de tekening klopt.
Als jij liever de rail horizontaal wilt hebben, dat kan ook. Je moet er dan voor zorgen dat de kop van de Astra 28,35-lnb 25mm hoger staat dan de kop van de Astra 19,2-lnb en ze één lijn vormen met de 23,5. Om heel precies te zijn, de kop van de 23,5 moet 1mm lager liggen dan de rechte lijn tussen de 19,2 en 28,35, dit vanwege de kromming van de Clarkebelt.


[bourgogne]

Vandaag de Inverto multiconnect geinstalleerd.

Met de bovenstaande tips van Sprietje in de achterzak eigenlijk een fluitje van een cent.

Prima signaal op de duo lnb´s.

Nu maar afwachten of de regendruppels de pret gaan bederven. Het advies een parapluutje te plaatsen,

roept bij mij de vraag op: Hoe plaats je zo´n ding over 4 lnb´s ?



De meeste tijd verdaan met een merkwaardig probleem.

De aanduidingen A,B,C en D op de invertoswitches komen niet overeen met de instellingen op mijn VU+DUO2 !!!

Inverto A = C, B = D, C = A en D = B.

Is er iemand bekend met dit verschijnsel?

[Sprietje]

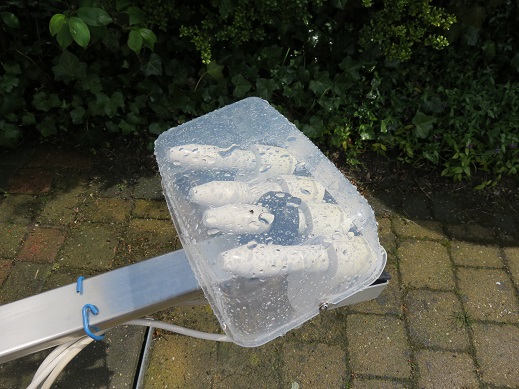

Wat dacht je van dit?

[bourgogne]

Mooie oplossing. Is dit een eigen maaksel van een diepvriesdoos, of

is iets dergelijks in de handel verkrijgbaar ?

[Sprietje]

Liefst het kapje schuin monteren zodat het water er van afloopt.

[blackeyes]

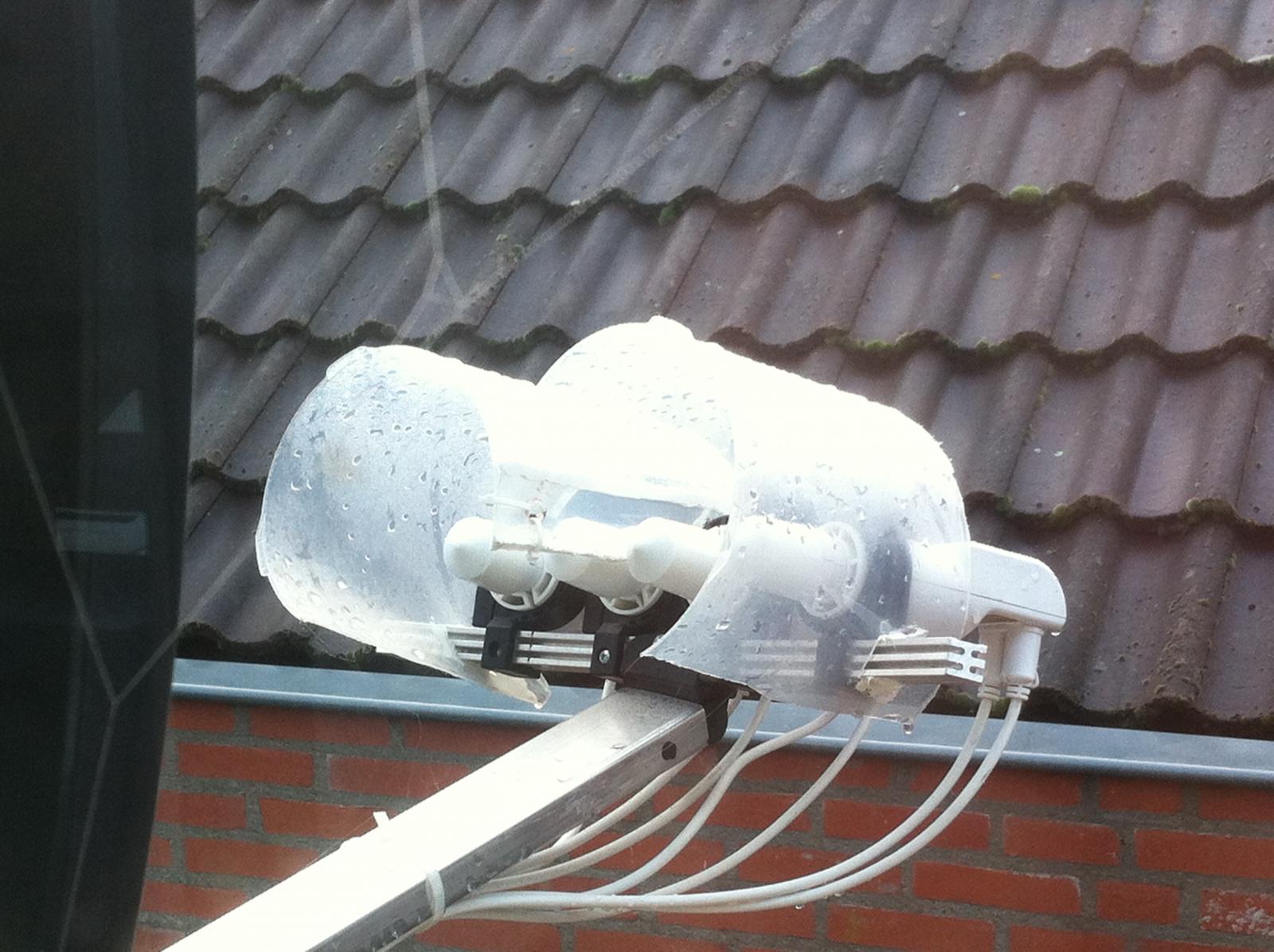

en deze dan ?

heb ik eens gemaakt van de deksels van dvd spinnen van 100 dvd,s

25 februari 2016 aangepast door blackeyes
