uitrichten triple LNB canal digitaal

[francedish]

Heeft iemand ervaring met het uitrichten van een triple LNB van Canal Digitaal met de satfnder HD-line SF700



Volgens de beschrijving van Canal Digitaal moet bij het opnieuw uitrichten de schotel afgesteld zijn naar de Astra 23.5



Om dit correct te doen wil ik mijn HD line SF 700 gebruiken alleen weet ik niet precies hoe ik de instellingen moet doen voor de Astra 23.5



Ik heb de volgende keuzes in het menu, kan iemand mij aangeven wat ik moet instellen?



Zoals aangegeven heb ik een triple canal digitaal LNB en een digitale satfinder



LNB type: Universeel, Single, KU. Ik heb nu Universeel gedaan, correct?

low Freq: Ik heb nu ingevuld 09750, correct?

high Freq: ik heb nu ingevuld 10600, coreect>

22K kan ik kiezen tussen ; Off, auto Ik heb auto ingevuld, correct?

DiSEqC 1.0 : kan ik kiezen tussen Off, LNB 1, LNB2, LNB3, of LNB4. Ik heb hier geen ideee, gaarne advies.

DiSEqC 1.1 : kan ik kiezen tussen Off, LNB 1, LNB2, LNB3, of LNB4. Ik heb hier geen idee, gaarne advies

LNB power, kan ik kiezen tussen Off and ON Ik heb hem op ON staan, correct?



Verder moet ik de transponders invullen

Wat zijn de beste transponders te gebruiken voor Astra 23.5?





Wie kan mij helpen



Bijlage, gebruiksgegevens van de  HD line SF 700











SF-700-manual-engels.pdf

[Sprietje]

LNB type universeel
Low freq. 9750
High freq. 10600
22K op auto
Diseqc 1.0 kiezen, dan 19,2 op 1 of A, 23,5 op 2 of B, 28,2 op 3 of C.

Heb je misschien de zenderlijst van CanalDigitaal al ingeladen, dan kun je die gebruiken bijv. de fta zender TV Gelderland op de Astra 23,5, anders zie hier: https://www.canaldigitaal.nl/uploadedFiles/Content/Others/canaldigitaal-hd-zenderlijst-tv-radio.pdf
voor de transponderspecificaties zie: http://www.lyngsat.com/Astra-3B.html

Op welke schotel ga je de triple-lnb monteren?


[francedish]

Bedankt voor snelle reactie



Moet ik dan ook de Diseqc 1.1 op OFF houden?



De triple LNB zit op een Triax 78 (omgeving Enschede)



Zijn er ook digitale zenderlijsten Astra 1,2,3  te vinden op internet die ik kan downloaden en vervolgens via USB kan inladen in mijn Samsung Smart TV

[satencom]

Als je een Samsung Smart TV hebt ,die een fastscan instelling heeft, kun je de zenderlijst van canaldigitaal

er zo in zetten ,als de schotel uitgericht is



DiSEqC 1.1 :  Off, LNB 1, LNB2, LNB3, of LNB4.  niet aan zetten

2 maart 2016 aangepast door satencom

[Sprietje]

Op een Triax 78 is het behoorlijk lastig om daar een triple-lnb op af te stellen maar als je hem goed uitricht, is het resultaat ook beter dan op een Triax 64.
Maar als je een poging gedaan hebt, laat dan de behaalde waardes van de drie satellieten maar eens zien, dan geef ik je nog wel wat aanwijzingen.
Maar ga hem nu niet uitrichten tijdens de sun outage vandaag tussen 10.45 en 12.15uur van de drie satellieten want dat gaat niet goed.

De triple-lnb moet in Enschede 11 graden schuin staan. Dat is 2 graden minder dan de mal aangeeft.


[francedish]

Bedankt, ik ga eea proberen



Heb je nog advies hoe de triple LNB in de houder van de schotel moet zitten

Moet deze zoveel mogelijk richting de schotel of juiste met zo veel mogelijk afstand

[Tripleboy]

Deze moet zo dicht mogelijk naar de schotel toe, en eerst optimaal afstellen op 23.5 (middelste kop), je moet daar echte het maximale signaal uit halen, vervolgens optimaal fine tunen op de kwaliteit van het ontvangen signaal, ook de BER waarde op maximum zetten, dan de skew heel goed zetten voor Astra 1 en 2.

[francedish]

Sprietje, na wat afstelpogingen kom ik op de volgende resultaten



Schotel Triax 78  met triple LNB

Elevation:28.18 (volgens Satlex)

Tilt 12.79 (volgens Satlex)



Astra 19.2

Freq. 12515 - 22000-H

Signaal : 86%

Quality  : 96%

PWR     : 103dB

SN        :   11.2dB

BER      : 1.0E -09





Astra 23.5

Freq. 12187 - 27500-H

Signaal : 88%

Quality  : 99%

PWR     : 105dB

SN        :  11.5dB

BER      : 1.0E -09



Astra 28.2

Freq. 10773 - 22000-H

Signaal : 89%

Quality  : 85%

PWR     : 106dB

SN        :   9.5dB

BER      : 1.0E -09



Wat vind je er van? Nog adviezen?

[Tripleboy]

Mooi resultaat hoor, wellicht kan je nog wat fine tunen maar het zit nu al goed.

[Sprietje]

Ik weet niet hoe jij aan een schuinstand van 12,79 graden komt maar in Enschede is dat 11,01 graad dus afgerond gewoon 11 graden, zie:
http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.2&user_satlo_east=&user_satlo_east_dir=E&satlo_west=19.2&user_satlo_west=&user_satlo_west_dir=E&location=52.21%2C6.91&la=52.21&lo=6.91&country_code=nl

Ik zou de schotel nog een heel klein beetje naar het oosten draaien. Dat is echt maar heel weinig, de lnb ongeveer 2mm naar het oosten verplaatsen. Dat is dus gewoon de mastklem aan de westzijde een slag los draaien en aan de oostzijde een slag aandraaien. Zo krijg je op de Astra 28,2 net zoveel kwaliteit als op de Astra 19,2.


3 maart 2016 aangepast door Sprietje

[blitzteam]

Ik heb de triple-lnb op een technisat ( +/-50cm ) geinstalleerd.



Aleen heb ik de lnb op 19 oost gemonteerd. lnb op 19 oost is het diepste punt en de rest in schuin stand.



Met resultaat, +/- dezelfde waardes als 3 topics hierboven.

5 maart 2016 aangepast door blitzteam

[Erwinnaar]

Die combinatie ken ik nog niet, ben erg benieuwd naar een paar plaatjes hoe het eruit ziet. Zou wat zijn, een 50 cm met zoveel signaal als met een 78 cm Triax.

[Sprietje]

Bedoel je de DigitalSat 55?

En hoe heb jij die op het pijpje van de 19,2e kunnen monteren? De twee buitenste pijpjes zijn dunner dan 23mm. Dat klemt toch niet?
Ik ben ook benieuwd naar een foto.



Er zijn ook de nodige mensen die met een triple-lnb op een Triax 78 voor de Astra 23,5e 15,5dB halen.


5 maart 2016 aangepast door Sprietje

[blitzteam]

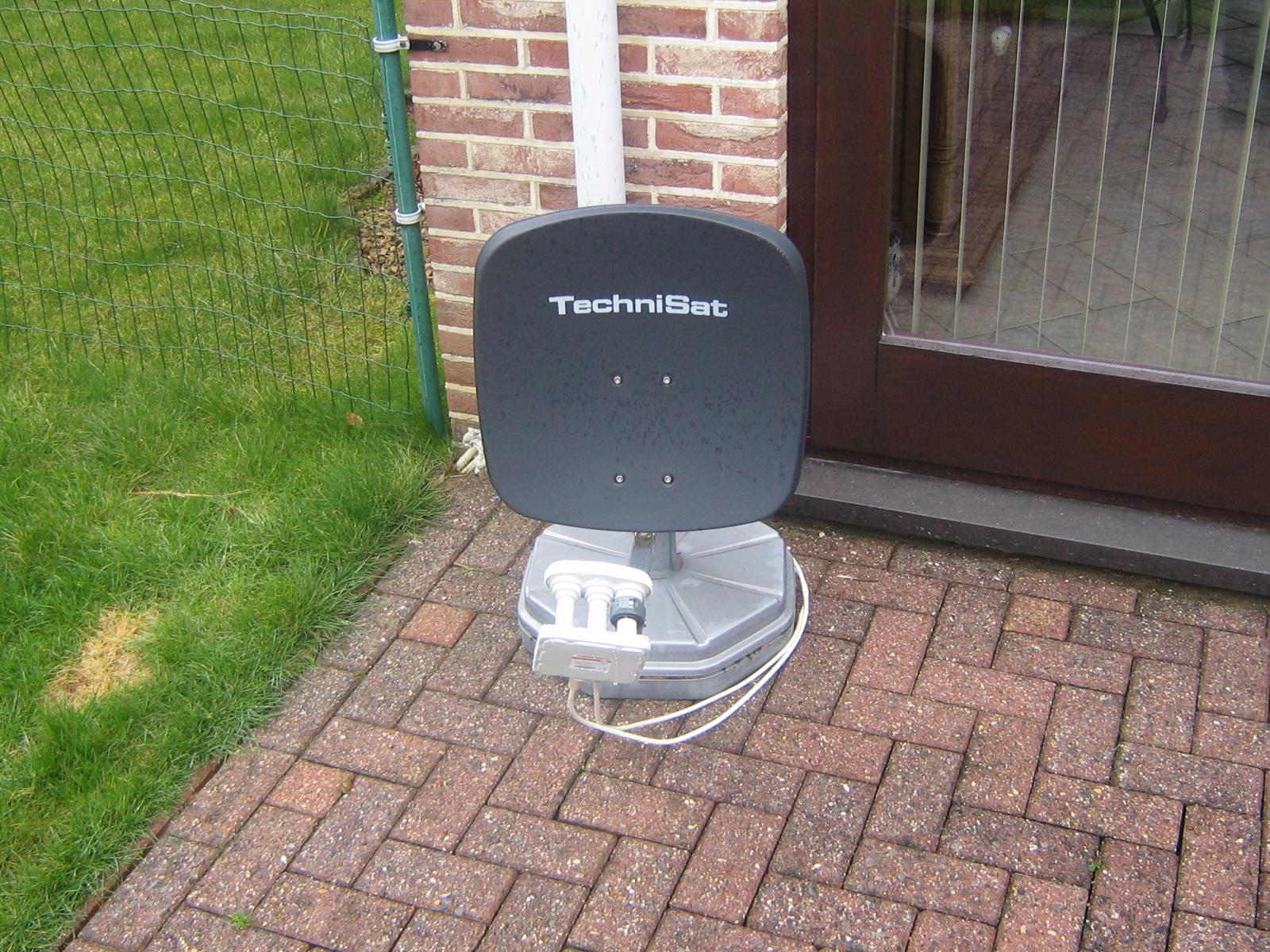

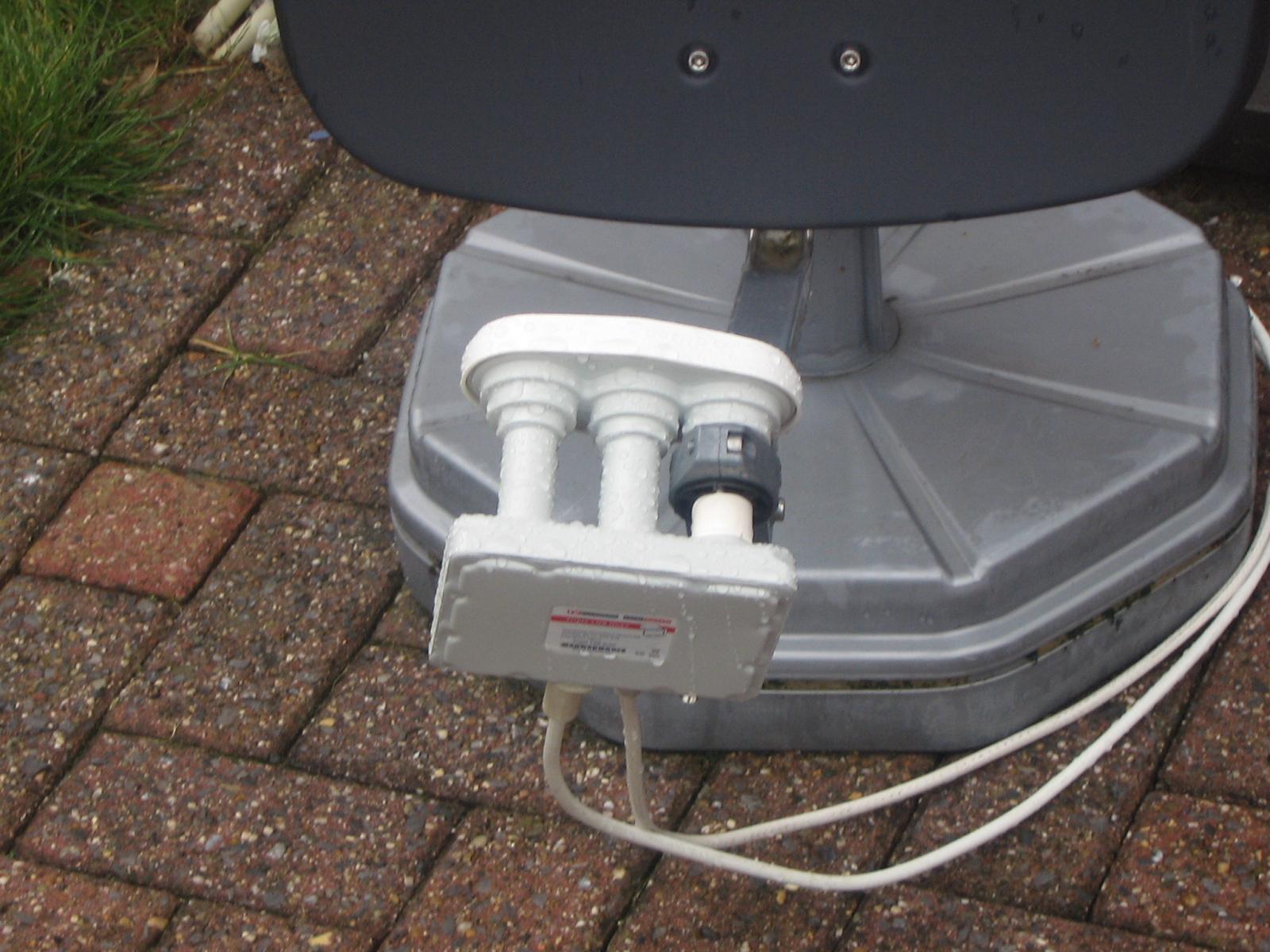

Bij deze mijn foto's



heb gewoon linnen tape gebruik ter opvulling



heb nu waardes van 19 oost 75 %,  23 oost 70 %  ,  28 oost 78 %  en het is regenachtig weer

[Erwinnaar]

...........................ongelooflijk........................!!
