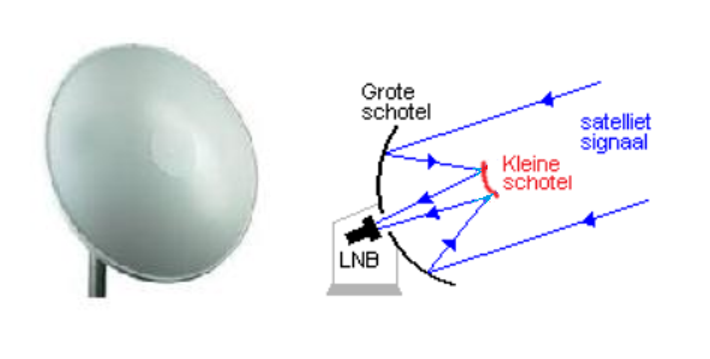

Hier nog even het principe hoe de Ufo-schotel werkt.
Het is een schotel van het Cassegrain type waarbij in het kunststof deksel voor de schotel een hulpreflector zit.

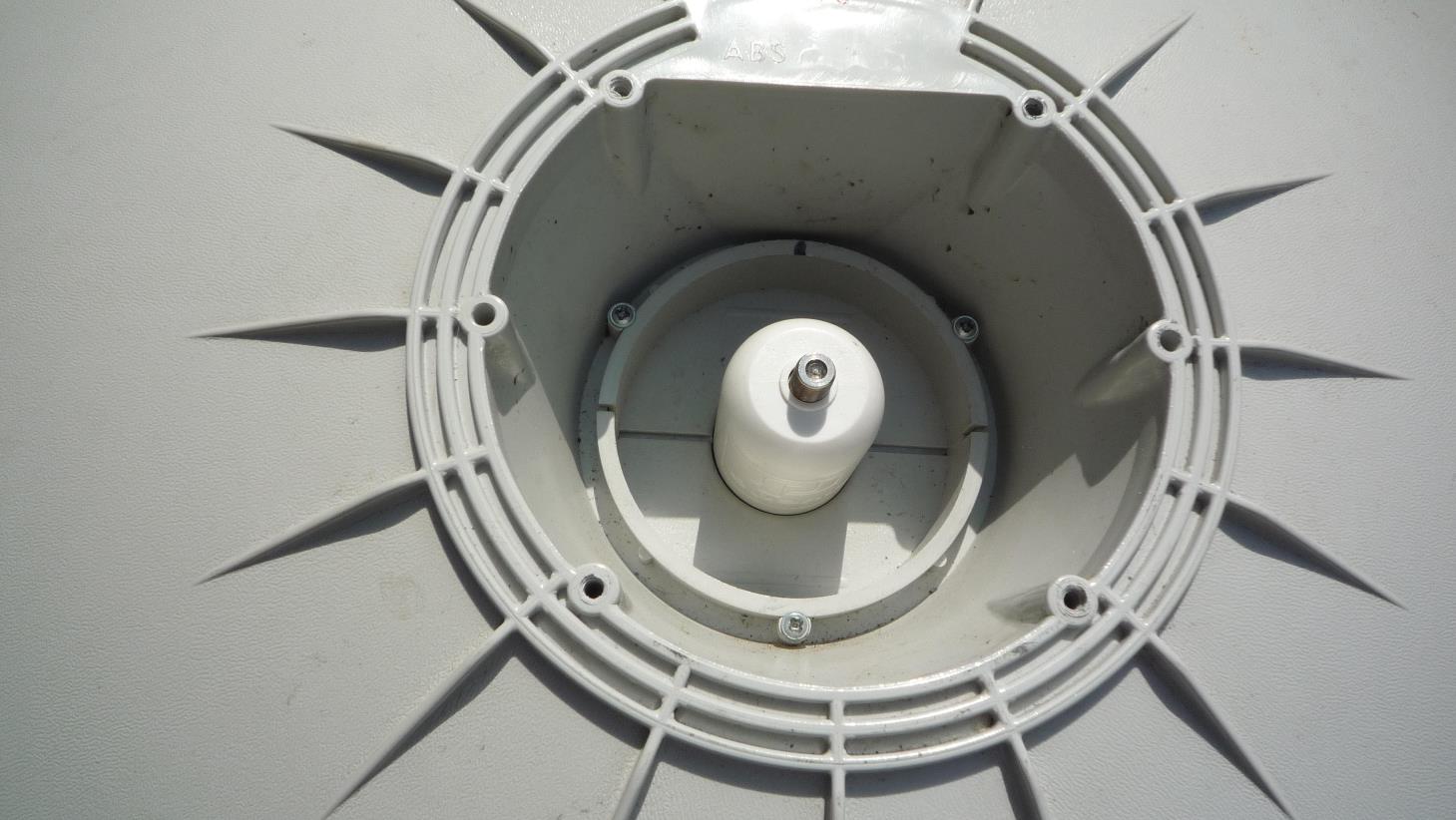

De skew van de lnb is in te stellen door de drie zelftappers iets los te draaien en dan de grote ronde schijf te verdraaien.
Wil je de lnb verwijderen, dan moet je de ronde schijf er uit nemen en de twee helften los van elkaar zetten. Dan kan de Inverto White Tech lnb er uit getrokken worden. Dit is het witte afgeronde ding in het midden welke de F-connector aan de achterzijde heeft.


[ebhoorn]

Wat wel opvallend is, is het feit dat het schoteloppervlak van de UFO ongeveer 2750 vierkante centimeter is, waarbij ik 75 vierkante centimeter voor de centrale obstructie in mindering heb gebracht.



Kijken we naar de Telestar vlakschotel die gevoeliger is (en daarom wel het zwakke Astra 23.3 signaal foutloos kan verwerken), die heeft een oppervlak van 47,5 x 26 cm = 1235 vierkante cm.



Nu heb ik gelezen dat vlakantennes een hoger rendement hadden. Hoe is dit te verklaren? Het betreft een factor groter dan 2!!!

[Sprietje]

Blijkbaar is het rendement van de Ufo schotel erg laag omdat of de hoofdreflector niet ideaal van vorm is en of de metalen hulpreflector niet of dat deze mogelijk niet precies genoeg gemonteerd op de plastic kap.
Het rendement van schotels draait allemaal zo rond de 70%. De slechte schotels daar ongeveer 5% onder, de degelijke Duitse schotels daar maximaal 2 procent boven.
Dat het rendement niet hoger ligt heeft te maken met het verlies door het reflecteren van de parabolische reflector.
Vlakantennes hebben inderdaad een iets hoger rendement zo tussen de 80 en 90%. Zij hebben niet het verlies van de parabool. Wel hebben vlakantennes verliezen in het kanalenstelsel waarbij de golven veelvuldig 90 graden gedraaid worden en ook kleine faseverschillen kunnen optreden.
