Sab S97: 16.0-19.2-23.5-28.2

[lujo]

Volgens de specificaties is Sab S97 iets groter dan een Triax 88 schotel.

Ik ben dan ook benieuwd of het met Sab S97 mogelijk is om de hieronder genoemde satellieten met een normale multiblock lnb houder te ontvangen.



Lokatie:

Latitude: 52.44°
Longitude: 4.84°



Gewenste satellieten:

- Eutelsat 16A - 16.0°E

- Astra 1 - 19.2°E

- Astra 3B- 23.5°E

- Astra 2 - 28.2°E



Gewenste lnb's:

- Inverto Black Ultra

- Twin lnb's: maar 16.0°E of 19.2°E (of beide) mogen single Inverto Black Premium zijn omdat die een kop van maar 48,80 mm breed hebben.



4 maart 2016 aangepast door lujo

[Sprietje]

Een SAB S97 is wat betreft maatvoering hetzelfde als een Triax 88. Een Triax 88 is 95cm hoog op de spiegel gemeten en de S97 is 97cm hoog inclusief de rand, een hoop nep dus want in feite is het gewoon een 85cm schotel.
Ik ga het straks eens even uitrekenen hoe de lnb's afgesteld moeten worden.
Je moet er wel de SAB-rail bij nemen want die staat wat hoger dan een Triax-rail.


[Sprietje]

Het gaat toch problemen geven.

De afstanden zijn als volgt:

tussen de 28,34 en de 23,5 is 60mm

tussen de 23,5 en de 19,2 is 54mm. Dit gaat als je voor de 19,2 een kop van 49mm hebt.

tussen de 29,2 en 16,0 is 41mm. Zelfs met twee koppen van 49mm zit je 8mm verkeerd.

Ook kunnen de lnb-klemmen niet dichter tegen elkaar dan 48mm omdat de klemmen buitenwerks 50mm zijn. Je kunt eventueel aan de klemmen aan de buitenzijde wat wegvijlen maar dan nog kom je niet aan 41mm of eventueel aan 44mm als je wat wilt smokkelen.



Volgens mij kun je beter een Maximum E85 nemen met twee smalle lnb's.

[lujo]

Sprietje, bedankt voor je berekening.



Waarschijnlijk moet ik dan aan Triax 110 / Sab S120 denken als ik geen smalle lnb's wil gebruiken.



Triax 110:  105 x 100

Sab S120: 117 x 105



Klopt het dat Triax een 100 cm schotel is en Sab S120 een 105 cm schotel?

Of hebben ze hier ook maten iets te optimistisch (inclusief de rand) genomen?



Sprietje, zou je voor Triax 110 en Sab S120 ook een berekening willen maken?

[Sprietje]

Als je de catalogus van SAB neemt, dan is de schotel 106cm breed en 118,5 cm breed op de spiegel gemeten en 108,2cm breed en 120,6cm hoog inclusief rand. In diezelfde catalogus staat dat die schotel een f/D-verhouding heeft van 0,5 terwijl de importeur in Rotterdam schrijft dat die een f/D-verhouding heeft van 0,65.
Als die werkelijk een f/D-verhouding heeft van 0,5, dan heb je er nog niets aan maar heeft die schotel een f/D-verhouding van 0,64, dan komen de lnb's wel een flink stuk verder uit elkaar.

Tja, waar moet ik van uit gaan?
Ik denk van 0,64.


130_SABDISHESCATALOGUE2014.pdf

[satkijker]

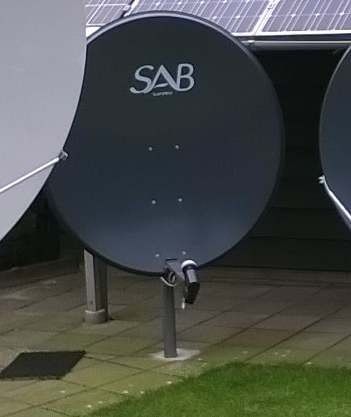

Ik heb even gemeten

Op de maat van 120,6cm hoog staat de voorkant van de lnb op 48cm (40%) hoogte   80cm van de Sab schotel



4 maart 2016 aangepast door satkijker

[Sprietje]

Oh dat is mooi beste satkijker dat jij een SAB 120 hebt en dit even hebt nagemeten. Daar kan ik wat mee. De f/D-verhouding van de schotel is dan ook 0,64 en zeker geen 0,5
Ik heb het volgende voor lujo uitgerekend voor zijn locatie:
tussen de 16e en 19,2e is 50,6mm
tussen de 19,2 en 23,5e is 66,8mm
tussen de 23,5 en 28,35e is 72,3mm

Nu heb je inderdaad genoeg ruimte tussen de 16 en 19,2e. Je hebt zelfs nog ongeveer 2mm over.
De rail moet 11,3 graden schuin staan en de elevatie van de schotel moet op 28 graden ingesteld worden om de satellieten te vinden.
Nadat de rail op de juiste schuinte staat, schuif je eerst de lnb-houder van de Astra 23,5 tot tegen de lnb-arm. Daarna ga je de posities van de andere lnb's instellen. Op deze manier komen de lnb's zo goed mogelijk in het midden van de schotel te staan.

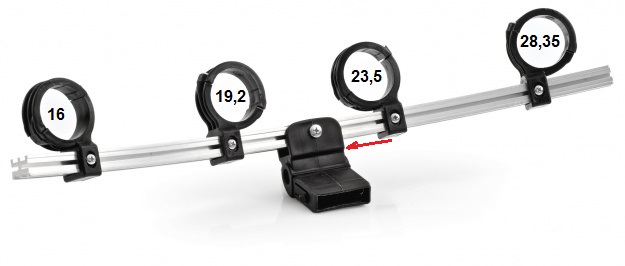

Omdat je de rail op de grootste schotel van SAB gaat gebruiken, lijk het me verstandig de buitenste lnb-klemmen te monteren zoals op de afbeelding zodat de lnb's zoveel mogelijk naar het midden van de schotel gericht zijn. Monteer je de buitenste twee lnb-klemmen net zoals de twee binnenste lnb-klemmen, dan staan volgens mij de lnb's niet naar het midden van de schotel gericht omdat deze rail ook voor kleine schotels gebruikt worden en de radius van de rail op een kleinere schotels is aangepast.


[satkijker]

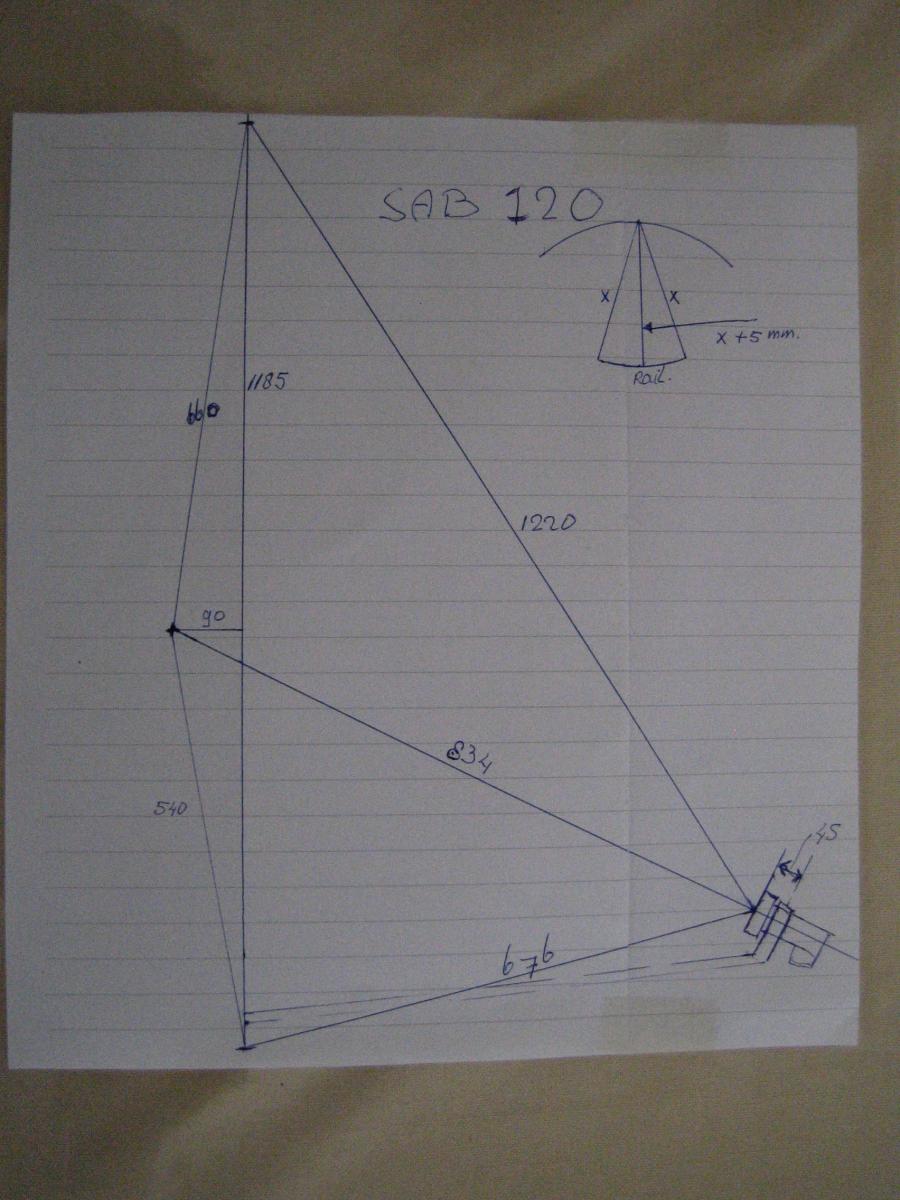

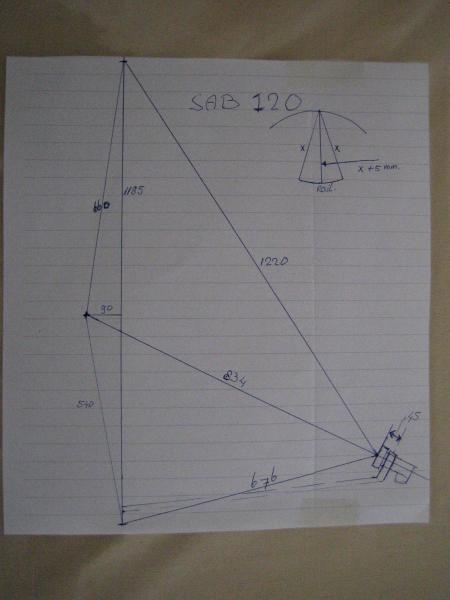

Vandaag de SAB 120  nog eens na gemeten met de buis voor het kijk punt van de lnb.  dit wijkt toch wel af van die 40%  (48cm)  nu 54cm gemeten.  De SAB en de TRIAX lnb houder kijken beide naar het zelfde punt. Ook meteen de rail gemeten, zie bijlage.
