Hulp bij het afstellen van omgewaaide schotel

[Delchrys]

Hallo allemaal.

Ik ben nieuw hier en heb een snelle vraag.

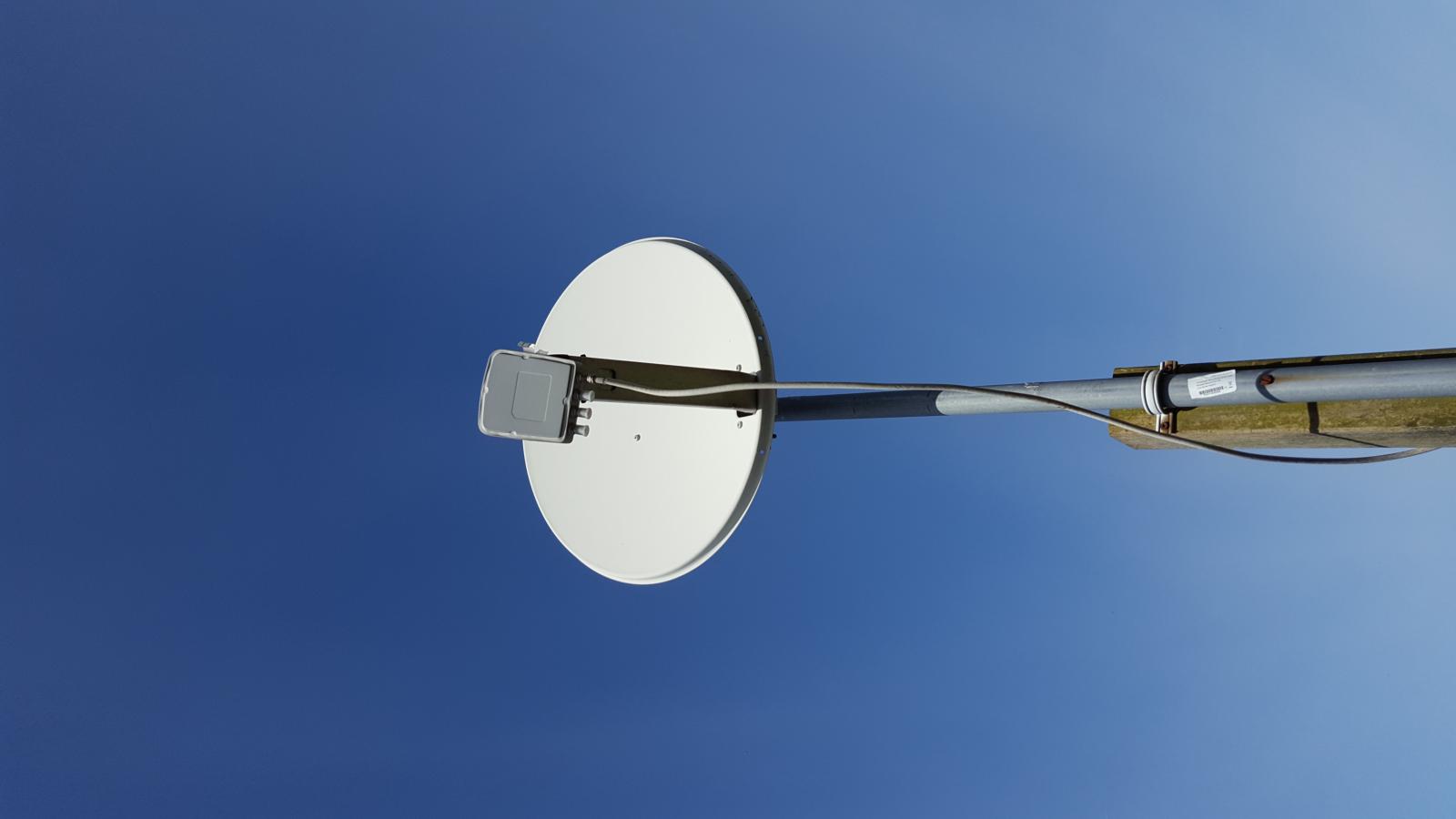

ik moet bij iemand op de camping een schotel opnieuw instellen nadat de paal is omgewaaid.

Maar word niet echt wijzer van het vele geGoogle en kom er niet helemaal uit. Heb een schotel van circa 60cm met knik lnb arm,zal hem morgen even exact opmeten.

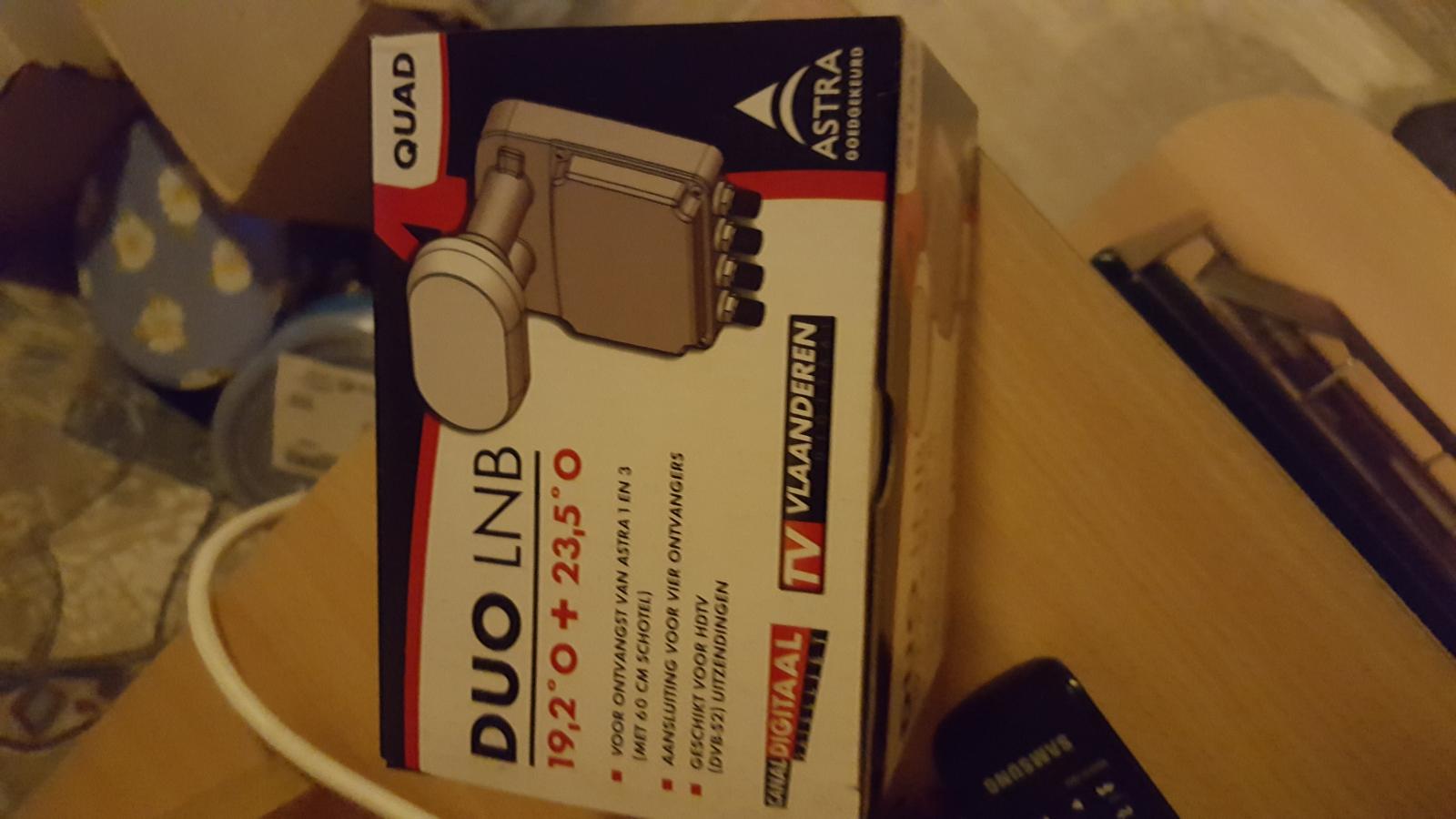

Duo lnb quad aansluitingen van canaldigitaal.

Een m7 kastje vooraf ingesteld door satelliet winkel.

Nu het opnieuw plaatsen van de schotel.

Binnen filmpje van canaldigitaal zag ik dat ze de schotel op circa 29.5 graden stellen en dan pal zuid richten. Maar klopt dat? Ik lees namelijk ook dat ze hem naar 19.2 of 23.5 richten ipv zuid.

Wat moet ik nou doen?

Heb wel begrepen dat de lnb 19.2 en 23.5 tegelijk pakt met de 'duo'. Maar naar welke hij dan moet kijken heb ik geen idee van. Of moet de 19.2 in de klem en op 19

2 afstellen?

Hopelijk kan iemand mij snel antwoord geven op deze korte en voor jullie simpele vraag.

Groeten Bert.

[smetje limb.BE]

de 23.5° in de houder zetten

en waar staat die schotel is ook wel handig  want 29.5° is ook niet voor elke woonplaats

en de lnb instelling

23.5° diseqc  a

19.2°diseqc   b

2 april 2016 aangepast door smetje limb.BE

[satencom]

Om de schotel uit te richten kijk hier even

http://www.uksatellitehelp.co.uk/2007/08/12/satellite-alignment-calculator-v2/





Smeltje  het is een duo lnb van CD

23.5° diseqc   2 of b

19.2°diseqc    1 of a

[katwezel]

Les 1 = gebruik waterpas of schietlood en meten aan al de zijden van de paal anders heb je niets aan de graden instelling

[Delchrys]

Staat in zijdewind bij Schagen. Dus de 23.5 in de houder en de schotel richten naar??

[ceesv]

Ja, dat is de manier.



Kijk op de site Dishpointer voor richting, elevatie en skew.

[Delchrys]

Hij zegt dus elevation 27.3

Azimuth True 157

Azimuth magn 156.3

Lnb skew-6.2

Voor astra 1d,3a op 23.5

[ceesv]

Ja, en je kan op de kaart zien in welke richting dat is, en een punt uitkiezen waarop je visueel uitricht.

[Delchrys]

Dus ik moet hem naar 157graden uitrichten begrijp ik hieruit dus?

[dutchandrew]

Plaats het ballonnetje op de plek waar de schotel staat en kies de juiste satelliet. De lijn die je dan ziet, is precies de richting waar de arm naar toe moet wijzen.

[Delchrys]

Kan iemand me ook nog vertellen welke schaalverdeling er op de lnb gebruikt wordt voor de skew? Begrijp dat hij - 7graden moet hebben, klopt dit?

Komt dit ook overeen met het papiertje wat bij de lnb geleverd word met het lijntje erop want dan ga ik die nog even uitprinten

[dutchandrew]

Die lijn is 10 of 11 graden meen ik zo uit het hoofd. Dat is de skew voor in NL. Je kan ook een waterpas app installeren op je smartphone en die evenwijdig aan de schroefjes houden en zo de skew afstellen op 11 graden.

[theparasol]

Ik heb ook een vraagje/opmerking:



Je schrijft dat de paal omgewaaid is, als die onderuit gedonderd is kan de schotel best een oplawaai gehad hebben.

In hoeverre is die vervormd? Als die namelijk vervormd is kun je wel stoppen met "uitrichten" want optimaal of werkend krijg je het dan niet meer.

[Delchrys]

Omgewaaid hield bij mij in door het vele geen en weer waaien van de paal,staat deze nu helemaal los. Dit had de vorige eigenaar achtergelaten. Wij hebben nu gekozen voor een wat robustere oplossing door de locatie te veranderen aan de gevel van een aanbouw. Zo heeft de wind geen invloed meer en hangt te schotel stevig aan de muur.Omgewaaid had ik even gebruikt om een lang verhaal kort te houden,gezien het lastige typen op een telefoon. :-)

Ik begrijp dat de lijn op 11 graden staat maar de website geeft 7,nog wat aan.wat kan ik nou het beste doen dan?

[theparasol]

Ik zou zeggen eerst de schotel optimaal afstellen op de correcte satelliet: links / rechts draaien en schotel elevatie omhoog/omlaag.

Daarna met de hand wat met die lnb roteren in de houder (skew) als signaal niet meer hoger wil staat het goed.
