Wavefrontier T90 Gaan signaal te vatten

[Denisdaf]

Ik zit momenteel bij mijn schoonbroer in Frankrijk Chambon (30450). Na veel heen en weer gebel, eindelijk internet ok.

Daardoor eindelijk de mogelijkheid op het net te komen.

En mijn probleem te komen voorleggen.

Ik heb hier een prachtig mooie T90 van Wavefrontier.

Voorlopig op een ijzeren buis die perfect verticaal in de grond in gebracht.

Antenne is helemaal volgens schema gemonteerd, en ik krijg maar geen signaal.

Ik weet dat deze antennes een andere manier van kijken hebben, en las dat in de uitgebreide handleiding die ik via dit forum op het spoor kwam.

Maar, geen signaal.

Alles is nieuw, LNB's, kabel ( coax ), ik zag in de genoemde handleiding een afbeelding die mooi de hoek van de schotel tov een raamkozijn liet zien, en dus ook dat de schotel daar zelfs voorover "viel" tov van het genoemde kozijn.

Kan iemand me een richtlijn geven hoe de schotel tov van perfect verticaal hier zou moeten staan?



PS, Vrij zicht is geen probleem.

De woning staat in het midden van het beeld als je deze url ingeeft.



Uit de lucht:

Er is een witte wagen die klaar staat om de inrit van de bedoelde woning in te rijden.

Links van de bedoelde woning ziet men ook afvalcontainers staan, aan dezelfde zijde van de straat als de woning.



https://www.google.fr/maps/place/Palanquis,+30450/@44.3034395,4.0140077,110m/data=!3m1!1e3!4m5!3m4!1s0x12b461bb77be9d9f:0xe298b76c457c5a5d!8m2!3d44.302867!4d4.014092?hl=nl





Vooraanzicht:



https://www.google.fr/maps/place/Palanquis,+30450/@44.3033015,4.0139059,3a,60y,31.17h,74.86t/data=!3m6!1e1!3m4!1s3w56ILwBmZf2gQaVJJP70g!2e0!7i13312!8i6656!4m5!3m4!1s0x12b461bb77be9d9f:0xe298b76c457c5a5d!8m2!3d44.302867!4d4.014092?hl=nl

Met dank,



Denis

6 mei 2016 aangepast door Denisdaf

[ceesv]

De schotel moet iets voorover neigen, alsof die de grond in kijkt.

Sluit de middelste lnb rechtstreeks aan op je ontvanger.

D|e paal hoeft niet verticaal te staan, de Wavefrontier kan je compenseren voor een scheef staande LNB.



Zit het gaatje op de sub reflector aan de onderkant?

Zitten de LNB houders op de juiste manier gemonteerd?

[Sprietje]

Kun je de url van de Satlex calculatie ook even aangeven?

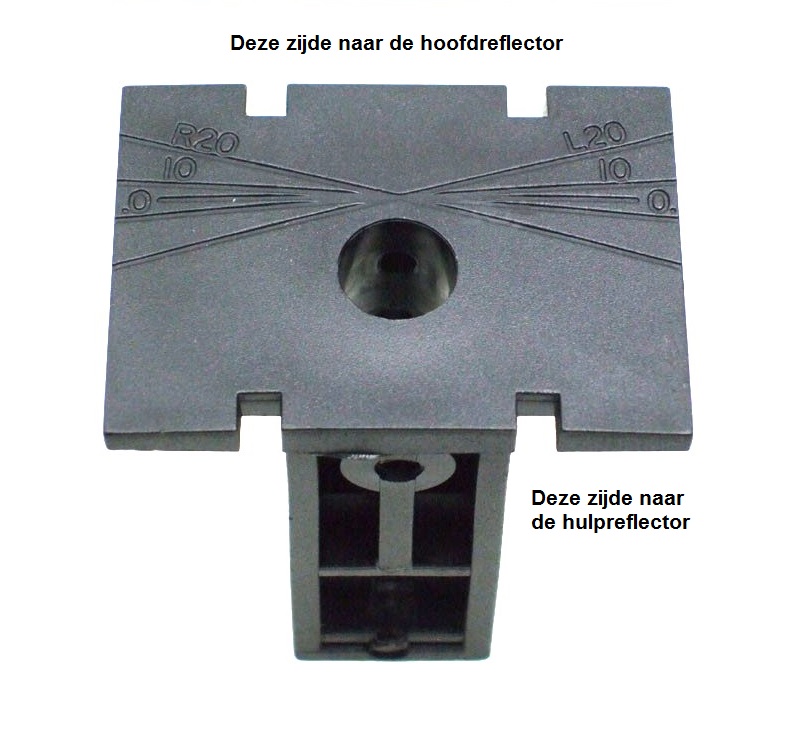

Zo moet je de lnb-houder monteren.


[Denisdaf]

De schotel moet iets voorover neigen, alsof die de grond in kijkt.

Sluit de middelste lnb rechtstreeks aan op je ontvanger.

D|e paal hoeft niet verticaal te staan, de Wavefrontier kan je compenseren voor een scheef staande LNB.



Zit het gaatje op de sub reflector aan de onderkant?

Zitten de LNB houders op de juiste manier gemonteerd?

subreflector inderdaad met het gaatje naar beneden.

Normaal de ganse zaak ok moeten zijn wat samenvoegen betreft.

Rail waarop de lnb's staan, loopt zeg maar ongeveer parallel aan de hoofdschotel.

De koppen van de (momenteel 1 LNB) wijst naar boven in de richting van de subreflector.

Gemonteerde en nog te monteren LNB's zijn ok.

Ik ga eens kijken wat satflex ( aangeven Sprietje ) zegt.



Alvast bedankt.

[Denisdaf]

Kun je de url van de Satlex calculatie ook even aangeven?



Zo moet je de lnb-houder monteren.



Voet LNB houden staat inderdaad zo.



Kun je de url van de Satlex calculatie ook even aangeven?



Zo moet je de lnb-houder monteren.



Houder(s) staan inderdaad zio.

URL is http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.2&user_satlo_east=&user_satlo_east_dir=E&satlo_west=13.0&user_satlo_west=&user_satlo_west_dir=E&location=&la=44.302209&lo=4.018512&country_code=us



Al zag ik indien mogelijk liever Astra 3 in het midden met daarnaast Astra 1 (als dat kan zonder problemen te geven met de andere  te ontvangen sats.

De gewenste sats zijn Astra 1;2;3 en Hotbird.

[ceesv]

Wat voor waarden heb je berekend voor de schotel?

schotel azimuth, schotel elevatie en schotel skew?

[Freddy-NL]



Zo moet je de lnb-houder monteren.



[Freddy-NL]



Zo moet je de lnb-houder monteren.





Weet je dat zeker?

Ik heb ze andersom maar wel goed signaal

[ceesv]

Dat wordt dan nog beter, wanneer je ze omdraait.

[Freddy-NL]

Ga ik morgen meteen doen.

Bedankt, ik laat het wel weten.

[ceesv]

Wel de elevatie van de schotel opnieuw instellen.

[Freddy-NL]

O ja, zal ik doen.

[Freddy-NL]

O ja, zal ik doen.

[Denisdaf]

Wat voor waarden heb je berekend voor de schotel?

schotel azimuth, schotel elevatie en schotel skew?

http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.2&user_satlo_east=&user_satlo_east_dir=E&satlo_west=13.0&user_satlo_west=&user_satlo_west_dir=E&location=&la=44.302209&lo=4.018512&country_code=us



Zoals ze hier aangegeven staan.

[Denisdaf]

De schotel moet iets voorover neigen, alsof die de grond in kijkt.

Sluit de middelste lnb rechtstreeks aan op je ontvanger.

D|e paal hoeft niet verticaal te staan, de Wavefrontier kan je compenseren voor een scheef staande LNB.



Zit het gaatje op de sub reflector aan de onderkant?

Zitten de LNB houders op de juiste manier gemonteerd?

Stel, Je plaatst een rechte vierkante of rechthoekige buis teven de hoofdschotel, bovenaan, onderaan, (dus verticaal tegen de schotel ) aan, wat zou dat hier de elevatie° moeten zijn?
