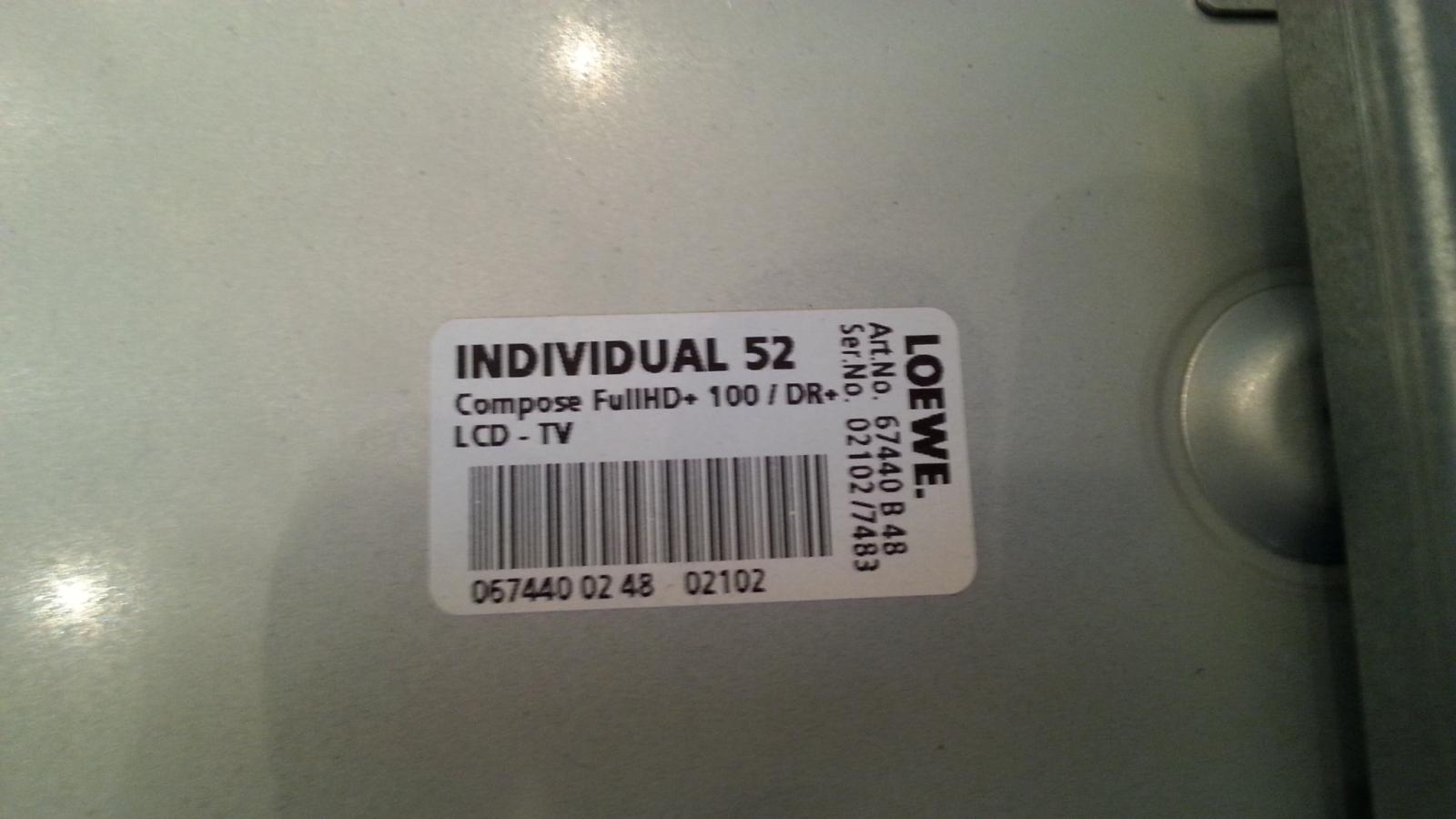

reparatie Loewe Compose Individual 52 gaat niet aan

[Klusbink]

Beste,

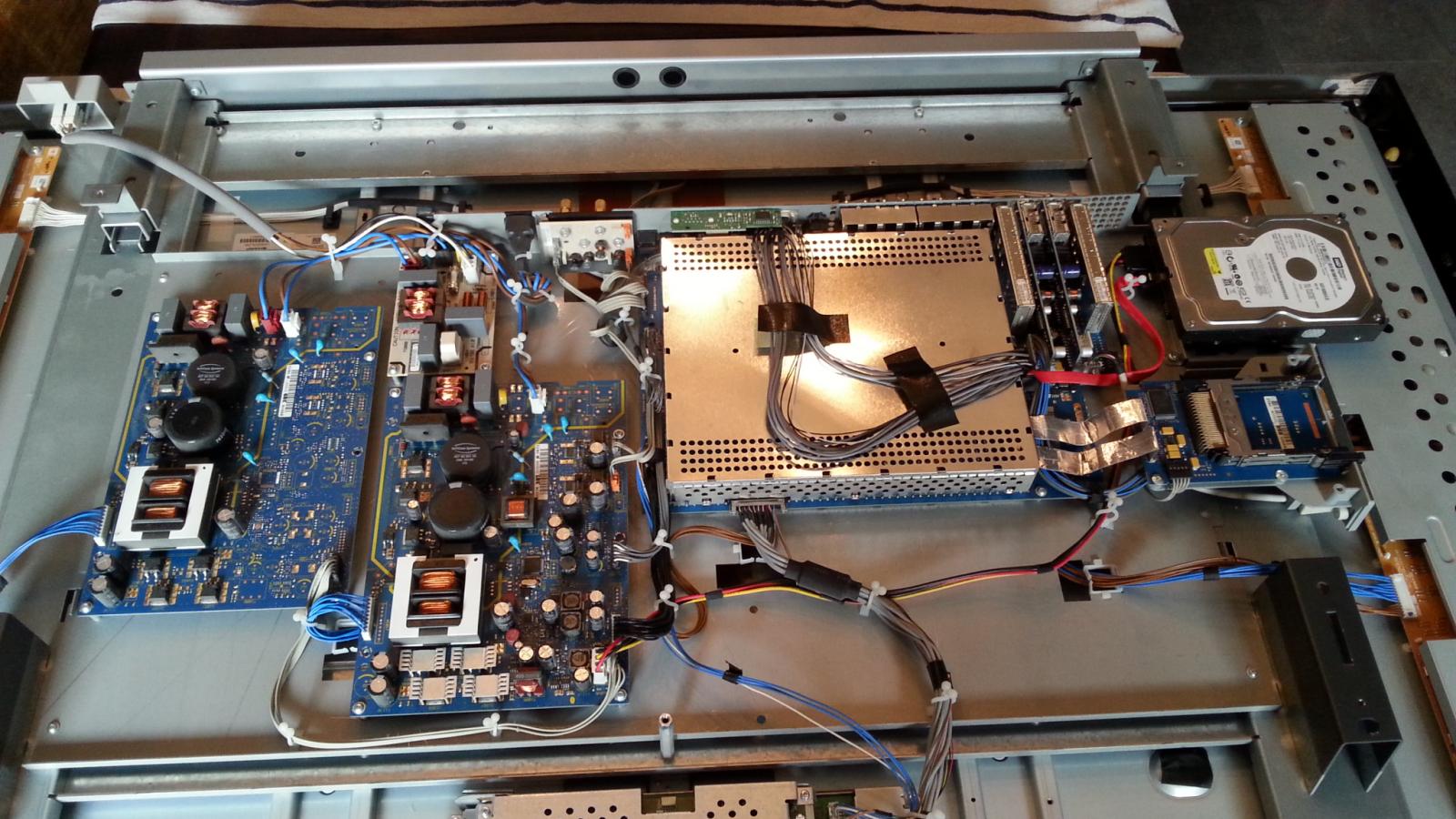

Bovenstaand toestel wil niet opstarten. Bij aanzetten gaat het rode standby LED branden.

Na aanzetten via de AB licht de LED wit/oranje op en wordt vervolgens een aantal seconden groen.

Daarna gaat het toestel in standby. (Het scherm gaat niet aan) Volgens de dealer is de voeding defect.



De eigenaar heeft het toestel al vervangen, maar ik wil het toestel proberen te repararen.

Iemand ervaring met dit toestel?



M.vr.gr.



Rene





[iemand]

Tja, meet eens wat spanningen.



Je kunt ook de harddisk even losnemen.

[Klusbink]

Eric,



De Harddisk hoor ik wel opstarten. Ik heb gisteren ook in de schema's van Steve gekeken op zoek naar een schema van de TV.

Ik heb het juiste schema niet kunnen vinden.



Ik heb de TV ook zonder HD laten starten maar dat maakt geen verschil.



Gr. Rene

[percies]

Trek de tuners er eens uit, en.. komt er wel 24 volt voor inverter ? Ik weet wel, deze toestellen zijn niet makkelijk te repareren. Vervangen op board nivo. Al denk je dat de voeding defect is, blijkt het het signaal print te zijn en visa versa.

[percies]

Je kunt de voeding los testen. Hoe dat precies werkte durf ik niet meer te zeggen. (Iets met een weerstand op en connector solderen )Wellicht heeft steve deze info.

[Steve]

schema even op de server gezet.

zoek in de map loewe-lcd-L2710 individual comp 26-52.

[Klusbink]

Heel erg bedankt voor al jullie reacties. Ik kon gisteren niet op de server van Steve om het schema te bekijken.

Ik ga vanavond opnieuw een poging wagen.



Gr. Rene

[Steve]

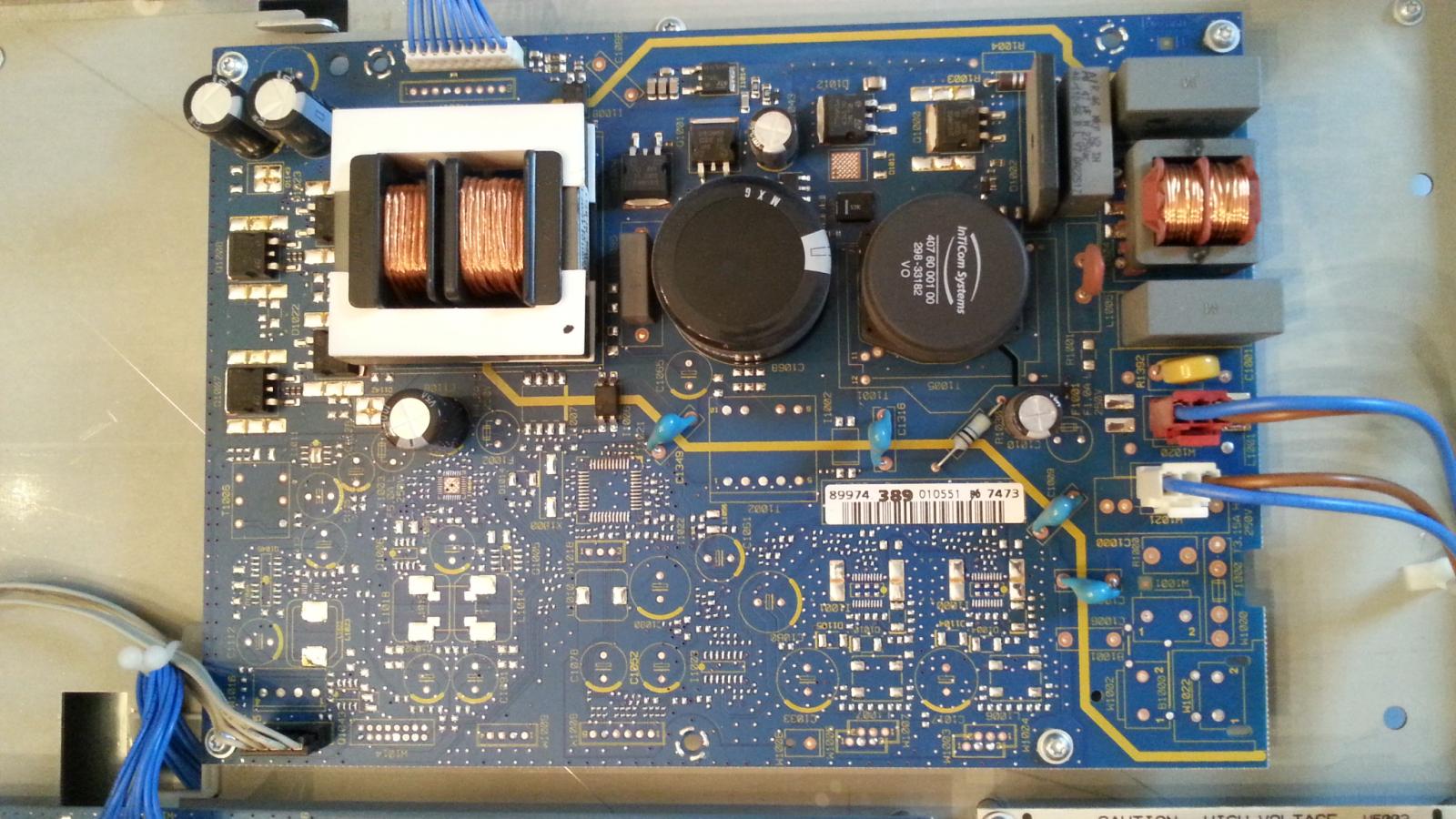

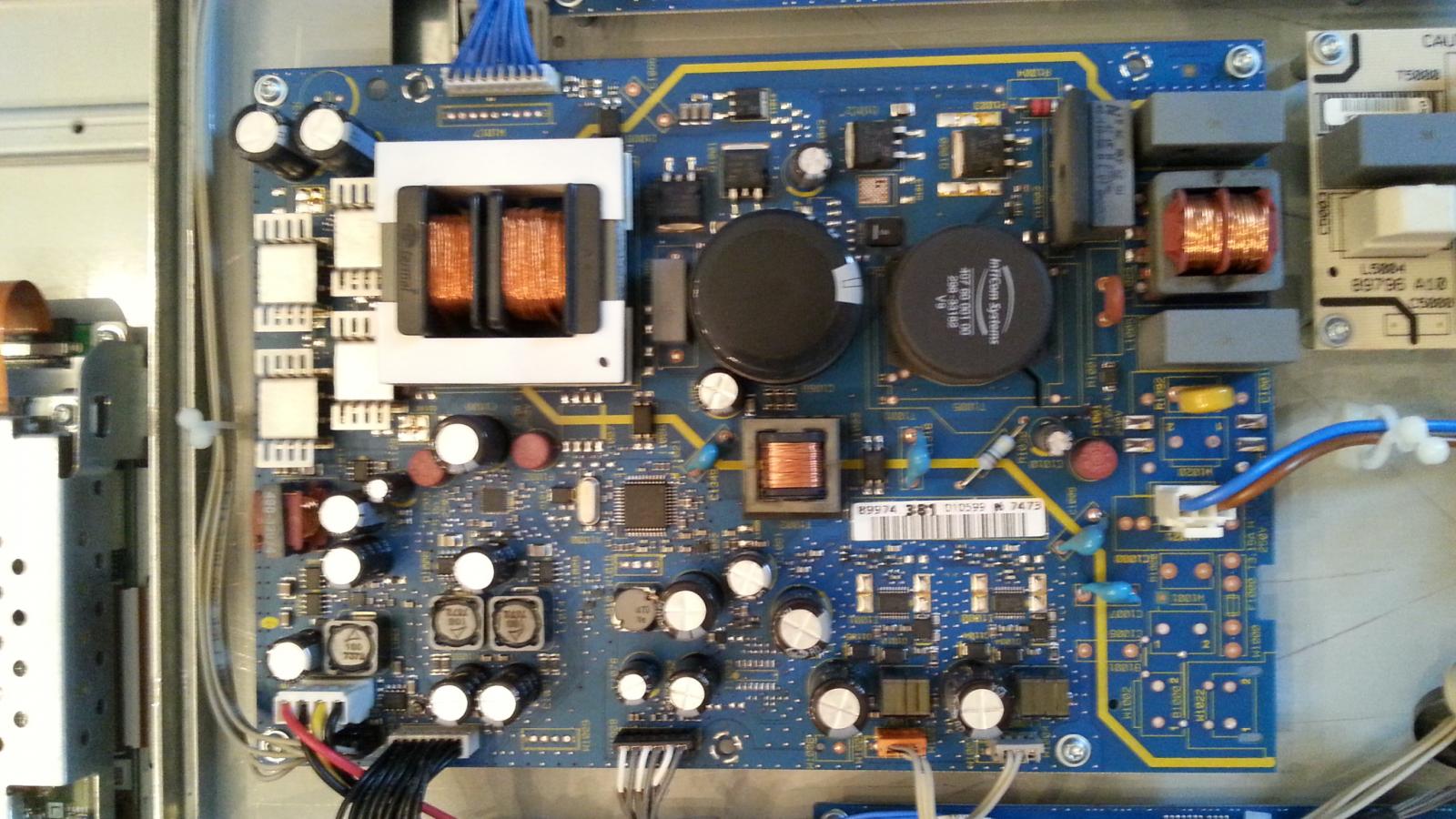

op pagina 48 staat het schema van het basic board.

wat zou kunnen is dat de condensator C1065 het probleem is.

dit is een 4,7 uf/400v elco en deze zit naast de grote elco van 220uf/400v



[Klusbink]

Beste Steve,



Ik heb de Tv niet thuis maar Ik ga eens informeren Of deze makkelijk verkrijgbaar is.

Dit kost neem ik aan niet meer zijn dan een paar euro.

Bedankt voor de tip Steve!



Gr. Rene

[Klusbink]

De condensators op het board eerst maar even ontladen dunkt me?

[Klusbink]

Steve,



Ik heb de elco van 4,7 uf vervangen maar dat heeft niet geholpen. De eigenaar heeft de televisie nu voorlopig aan de kant gezet.

Toch bedankt voor je tips.



Gr. Rene
