Bi-directioneel dc laagtoerig motortje tbv tandriem.

[Con]

Ik heb een paar magnetostaten. Deze functioneren op hun best

als ze ongeveer een meter uit de achterwand hangen.



Nu ik mijn systeemplafond ga vervangen wil ik een deurrail in het

plafond integreren waaraan mijn luidsprekers hangen. Ik ben al

redelijk ver met het uitdenken ervan en tot de conclusie gekomen

dat de horizontale beweging alleen met een dunne getande riem

kan (daat is plaats voor boven de rollers.



Nu moet ik nog een motortje met een toerental van zo'n 50-150

toeren per minuut met een as van 5 mm. Dat is het probleem

nog niet maar kan niet ontdekken of de motortjes links en

rechtsdraaiend is.





Wie heeft een tip, svp geen winkel noemen, dat "ga nie goenie".

5 juni 2016 aangepast door Con

[Gast catw]

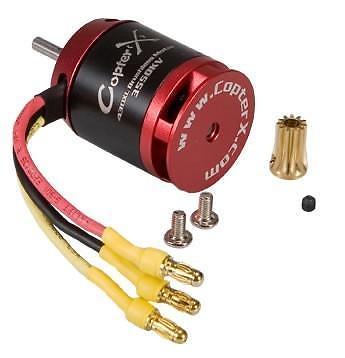

Die zijn er wel en ook link- en rechtsdraaiend in 12 volt en 24 volt het beste of snelste zou je kunnen zoeken op een site voor modelbouwonderdelen.





[Con]

Dat is op zich een goeie maar denk dat dat soort

motortjes niet genoeg koppel hebben terwijl ik

geen notie heb wat voor een koppel ik zou

moeten hebben. het gewicht is ongeveer 15 kg

maar wat dat nu betekent in horizontale richting...?

[gerrit B]

Motor uit een scootmobiel oid.?

Kan 2 kanten op en zeker ook sterk



suc6



Gerrit

[henkvd1]

Maxon motortjes, in alle soorten en maten te verkrijgen met gearbox.

[Big fellow]

De meeste DC motoren kan je omdraaien door de polariteit om te draaien...

Afhankelijk van hoe gemakkelijk de rollen lopen op de rails hoef je niet veel koppel te hebben...  De tip van de modelbouw winkels is goed. Kan je hem ook meteen snelheids geregeld maken.



Of anders een H bridge HAT op je Raspberry Pi om ze aan te sturen..

[focus103]

zoek eens naar Vertragingsmotor Z2D25  die is van 6 tot 24 volt en dan van 7 omw/min bij 6volt en 24 omw bij 24 volt en neemt 1.6 amp
Dan heb je genoeg koppel denk ik


[Big fellow]

Ik heb er nog even over nagedacht, en ik denk dat de beste oplossing is om het met stappenmotoren te doen. Dan kan je gewoon instellen hoeveel stappen de motor moet nemen per seconde en zo de snelheid regelen. Daarbovenop komt het voordeel van een groot koppel in kleine motoren...

[Con]

Ik heb geen ervaring met stappenmotoren.

Volgens mij heb ik wel heeel veel stapjes nodig.

Volgens mij is een stapje 0,8 graad dus heb je

al voor 1 omwenteling meer dan 400 stapjes nodig.

En ik heb bijna 25 omwentelingen nodig.

10.000 stapjes? Is dat niet wat veel en

hoelang  duurt dat?

Ik hoopte op minder dan een minuut liever 20 a 30

seconden.

[Big fellow]

Stappenmotoren kan je kopen met verschillende stapgrotes. Als je er eentje koopt die 200 stappen per omwenteling heeft,en je stuurt hem aan op 1khz dan heb je een snelheid van 5rpm. Stappenmotoren kan je zeer snel laten draaien dus daar hoef je geen zorgen over te hebben.

Het aansturen via een RPI zou eenvoudig moeten wezen met de juiste libs.

[Big fellow]

Corrctie; de snelheid is uiteraard 300rpm en geen 5rpm.

[Frans B]

Misschien een motor uit een oude inktjet printer? Daar zit zelfs al een mechnisme in, dat is wel kleiner dan 50 cm.

[Con]

Corrctie; de snelheid is uiteraard 300rpm en geen 5rpm.

Begrijp ik het goed, kan een stappenmotor

1000 stapjes per seconde doen?

[Con]

Heren, allemaal bedankt, ik heb weer een paal geslagen.

Het wordt de Nema 17, ik begin het allemaal te snappen.

Leuk stuf;



6 juni 2016 aangepast door Con

[Con]

Ik ga proberen wijsheden los te weken. Mijn plan is wel bekend inmiddels

maar ik heb nog wel een practische beren af te schieten.



k heb een deurrail gevonden die 4 mm ruimte boven de looprol geeft.

Dat is imo voldoende om de tandriem T5 enerzijds te monteren en anderzijds

ruimte voor beweging. Nu is de tandriem 2,2 mm dik. Vraag me wel af of

dat sterk genoeg is.



Aan de zijkanten moeten ook nog hoeklijn worden gemonteerd voor het

systeemplafond, een uitdaging op zich. Ik moet dan gaatjes boren in de

rail en vanaf de overzijde iets van verzinken. De ruimte tussen de rollers

en de rol is uiterst kritisch klein...



Zomaar wat praktische zaken waar je tegenaan loopt.



Eigenlijk zocht ik een relaieve hoge rail met, in verhouding, kleine rollers

om meer ruimte te krijgen.



Iemand nog een list die "eenvoudig en practisch" uitvoerbaar is?
