Cahors Big Bisat

[dirk044]

Beste Crazy Sat,



Ik vraag me ook af hoeveel graden er tussen de te ontvangen

satellieten moet zitten.

Eutelsat 7 en 9 zijn beide interessant, maar door 2 graden

verschil kom je denk ik met de LNB opstelling in de knoop.

(Te dicht bij elkaar)

[dirk044]

Beste Satfeeds-DX



De door jou met pijltjes aangegeven plaatsen zijn geen

beschadigingen in de kabel.

Dit zijn de kabels die van de switch naar mijn ontvangers

gaan en die schuren nergens tegen aan.

[dirk044]

Sprietje,



Ik zal binnenkort eens een foto maken vanaf de schotel genomen.

Begin dit jaar is mijn schotel opnieuw afgesteld door het

Satelliethuis, dus ik neem aan dat alles optimaal is afgesteld.

Houdt dit topic maar in de gaten en dan hoor ik wel wat

je van de foto vind.

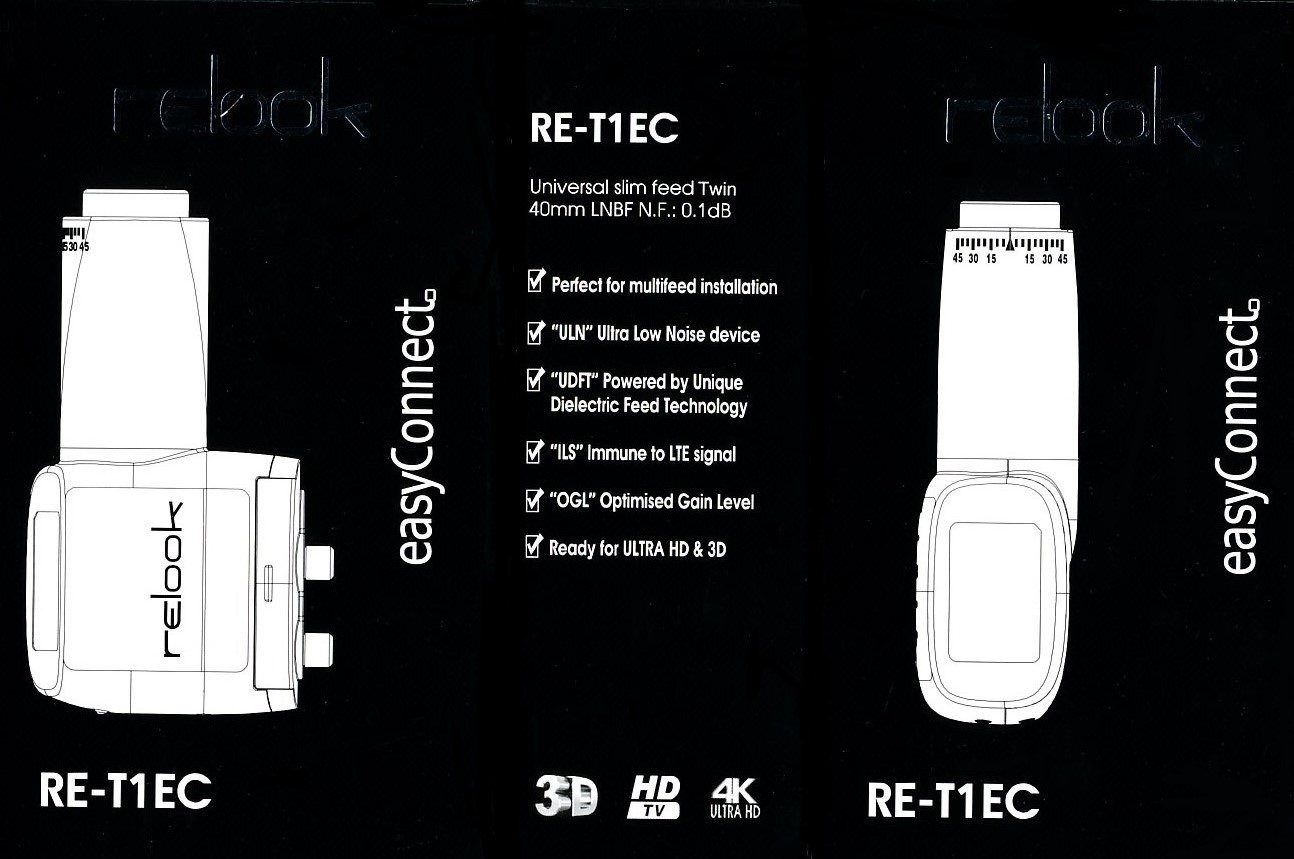

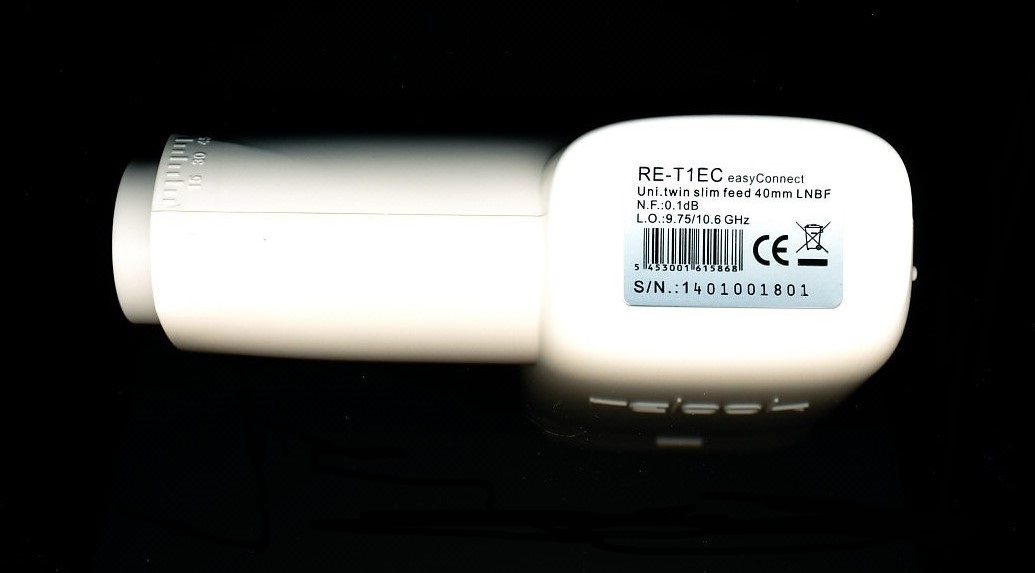

Mijn LNB's zijn Relook's (Zie bijlagen)

[Sprietje]

Beste dirk044

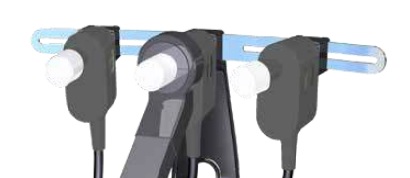

Natuurlijk kun je op de Visiosat Big Bisat wel de Eutelsat 7 en 9 ontvangen. Die lnb's moeten hart op hart 28mm van elkaar staan.

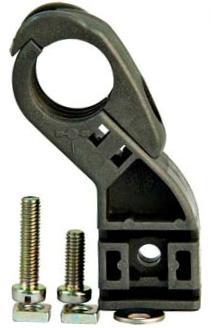

Je gebruikt de smalle lnb-klem van Visiosat.

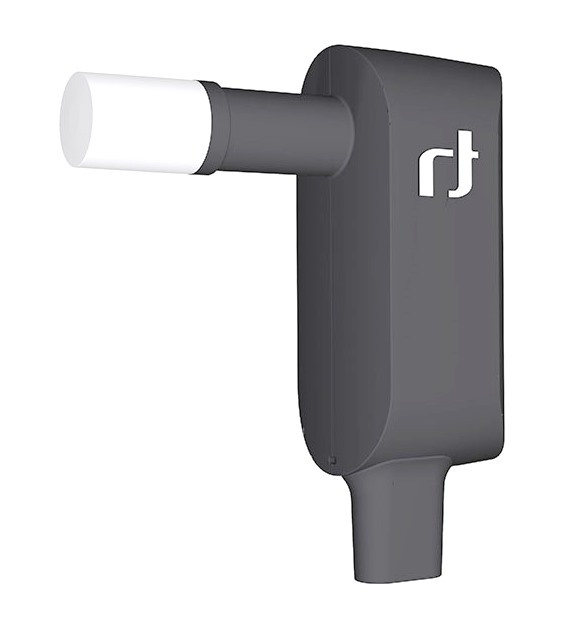

Verder heb je twee stuks Inverto Dielectric lnb's. Eén ervan zet je in de smalle lnb-houder. De andere monteer je via een zelfgemaakt beugeltje aan de achterzijde want de originele is wel erg lang.
De koppen van de Inverto Dielectric lnb's zijn 26mm dus ze blijven nog 2mm van elkaar af.


[Donkeyman]

En wat is de grote van je feedhorn een normale of zo'n kleinere

Ik heb de Inverto Black Ultra en die heeft een normale feedhorn en past net tussen twee Alps, die erg smal zijn.

[Donkeyman]

Hallo, dirk044



Ik heb gezien op de foto dat er enkele kabels beschadigd zijn door wrijving van weer en wind.

Dat kan een demper zetten op je signaalkwaliteit.

Anders mooie installatie met switches verwerkt in opbergdoosjes.



Satfeeds-DX

Mooie oplossing!

[Erwinnaar]

Direct doen. Is een hele solide schotel en ontworpen voor meerder satellieten. Met die harde slagregens heeft zowat niemand meer beeld.

[dirk044]

Direct doen. Is een hele solide schotel en ontworpen voor meerder satellieten. Met die harde slagregens heeft zowat niemand meer beeld.

Ik zal er toch nog eens over nadenken

Wat heb jij een mooie foto als avatar gekozen,

Waar is deze foto genomen? / Welk schotelpark is dit?

[dirk044]

"Crazy Sat"

(Jouw opstelling 15W,5W,1W,7E,13E,19,2E,23,5E & 28,2E )



Ik heb op Lingsat eens bekeken welke satellieten de meest

interessante zenders uitzenden.

Waarom heb jij trouwens de 15,0W gekozen?

Daar zitten wel heel erg weinig zenders op!

Ik kom tot de volgende opstelling, die ik wel op een

Big Bisat zou willen hebben.

Tussen 7,0E en 9,0E is slechts 2 graden en

tussen 5,0W en 8,0W is het slechts 3 graden verschil.

Volgens berichten van anderen moet dit wel mogelijk zijn.



Mijn favourite satellieten:

8,0W / 5,0W / 7,0E / 9,0E / 13,0E / 19,2E / 23,5E en 28,2E

11 juni 2016 aangepast door dirk044

[Erwinnaar]

Dank je Dirk. Foto is genomen door iemand die ik niet ken. Stond op bekende zoekmachine.

[Crazy Sat]



"Crazy Sat"

(Jouw opstelling 15W,5W,1W,7E,13E,19,2E,23,5E & 28,2E )



Ik heb op Lingsat eens bekeken welke satellieten de meest

interessante zenders uitzenden.

Waarom heb jij trouwens de 15,0W gekozen?

Daar zitten wel heel erg weinig zenders op!

Ik kom tot de volgende opstelling, die ik wel op een

Big Bisat zou willen hebben.

Tussen 7,0E en 9,0E is slechts 2 graden en

tussen 5,0W en 8,0W is het slechts 3 graden verschil.

Volgens berichten van anderen moet dit wel mogelijk zijn.



Mijn favourite satellieten:

8,0W / 5,0W / 7,0E / 9,0E / 13,0E / 19,2E / 23,5E en 28,2E





De keuze van de satellieten die men wil ontvangen draait uiteraard om persoonlijke voorkeuren. Ik gebruik deze opstelling voor het kijken in de slaapkamer. Dus zoveel ben ik er ook niet aanwezig om  TV te kijken . De vier "hoofdsatellieten" zijn uiteraard A2,A3,A1 en HB. Vraag waarom die andere erbij.



De 15°W heb ik erbij genomen voor twee redenen :

Ik had graag een satelliet erbij genomen zo westelijk mogelijk , hierbij helt mijn schotel slechts -3.38 graden. Als je enkel A2,A3,A1 en HB plaatst helt deze -13,07 graden ! De schotel staat bij een siervijvertje op mijn buitenterras , ik wilde dus een mooie uitziende schotel en niet een flapoor waar ik op moet kijken , het oog wil ook iets.

Ook had ik graag de Amerikaanse nieuws - en sportzenders ( o.a. ESPN ) binnengehaald en dit gaat juist voldoende .



In jou opstelling ga je nooit via de "cahors aligment software" kunnen berekenen indien de satellieten minder dan 3 graden uit elkaar staan. Dus ga je moeten berekenen op de 10°E en niet op de 9°E als je ook de 7°E erbij neemt. In jouw opstelling zal je schotel zo een -5.84 graden hellen ( op mijn woonplaats berekend uiteraard ) en dat is nog redelijk scheef te noemen.

Vergeet ook niet dat de 7°E en 10°E in vergelijken tot de andere genoemde satellieten redelijk zwak zijn en een Big Bisat is pakken minder in ontvangst dan een 90 cm schotel. Reken dus op beelduitval bij een hevige regenbui. Indien je feeds handmatig wil locken op de 7°E of 10°E , vergeet het daarvoor is de Big Bisat te klein.



Ik moest er uiteraard ook de 5°W bij hebben voor de Franse zenders , ik ben een tweetalige Belg en woon op 5 km met de grens van Frankrijk. Vandaar.

De 1°W is voor mij ook heel interessant want buiten de FTA zenders die niet zo talrijk zijn kan ik ook de gecodeerde film en sportkanalen van Scandinavië bekijken en dat is dan terug een ander argument om de 1°W binnen te halen.



Maar ik herhaal het nogmaals , met welke satellieten je wilt werken is ieder zijn eigen keuze . Maar in jouw geval de 7°E en 9°E ontvangen zal een heel lastige karwei zijn voor de weinige zenders die je op deze satellieten op een deftige manier kan ontvangen en die in mijn ogen het bekijken waard zijn.



12 juni 2016 aangepast door Crazy Sat

[dirk044]

Beste dirk044



Ik zou wel eens willen zien hoe jij de lnb's hebt afgesteld.

Is het mogelijk dat je eens een foto maakt van de vier lnb's vanaf de schotel genomen. Zie de bijlage als voorbeeld.



Beste Sprietje,

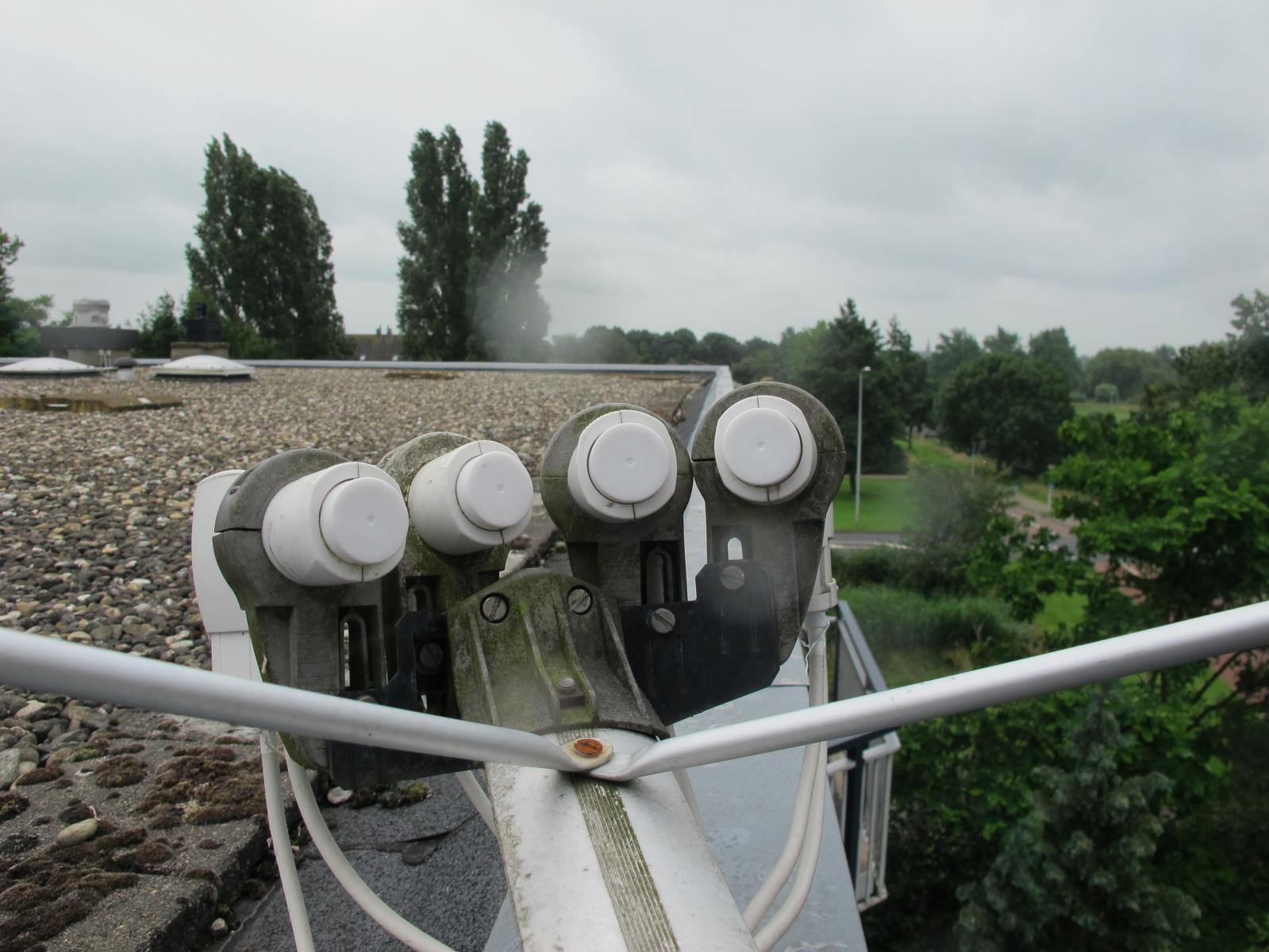

Het heeft even geduurd voordat ik een foto kon maken maar bij deze dan.

Ik hoop dat je er wat aan hebt.

De twee bomen op de achtergrond staan op zeker op 100 mtr. afstand en de

schotel "kijkt" daar overheen.

Laat mij maar weten wat je er van vindt

[dirk044]

Beste dirk044



Ik zou wel eens willen zien hoe jij de lnb's hebt afgesteld.

Is het mogelijk dat je eens een foto maakt van de vier lnb's vanaf de schotel genomen.



Hallo Sprietje,



Ik kan de eerder geplaatste foto helaas niet meer aanpassen.

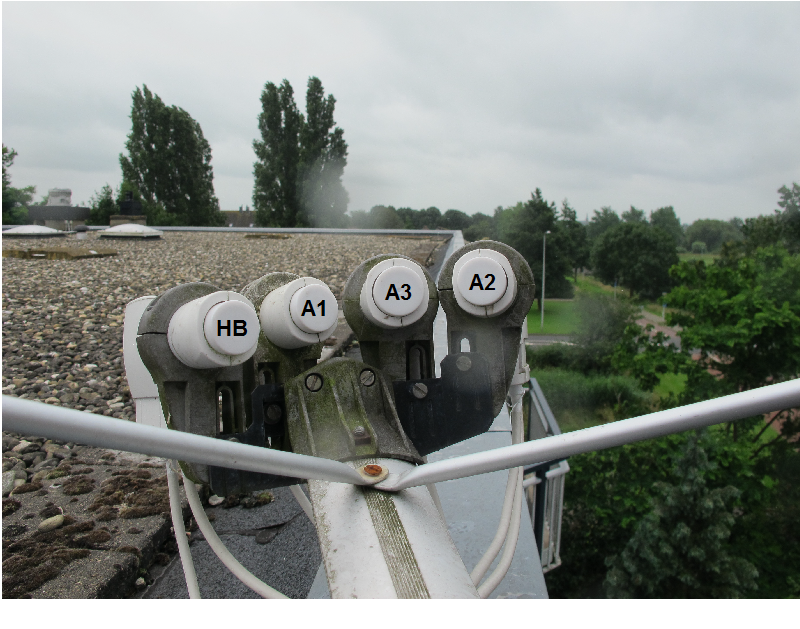

Voor de duidelijkheid nog eens dezelfde foto met op de LNB de vermelding

op welke satelliet hij staat gericht.

[Sprietje]

Beste dirk44

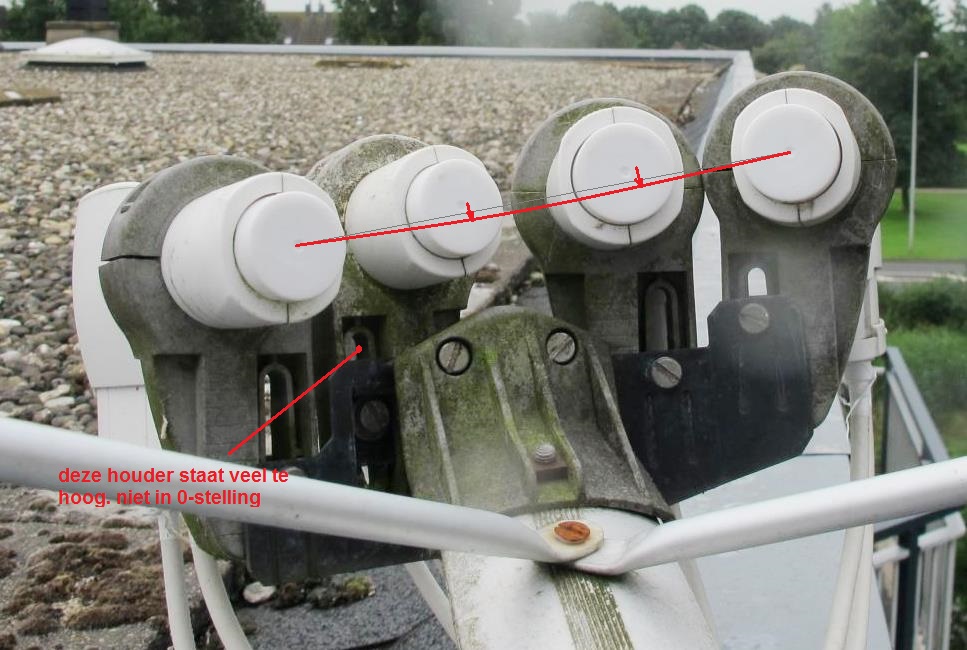

De lnb's staan niet erg slecht afgesteld maar zeker ook niet optimaal.

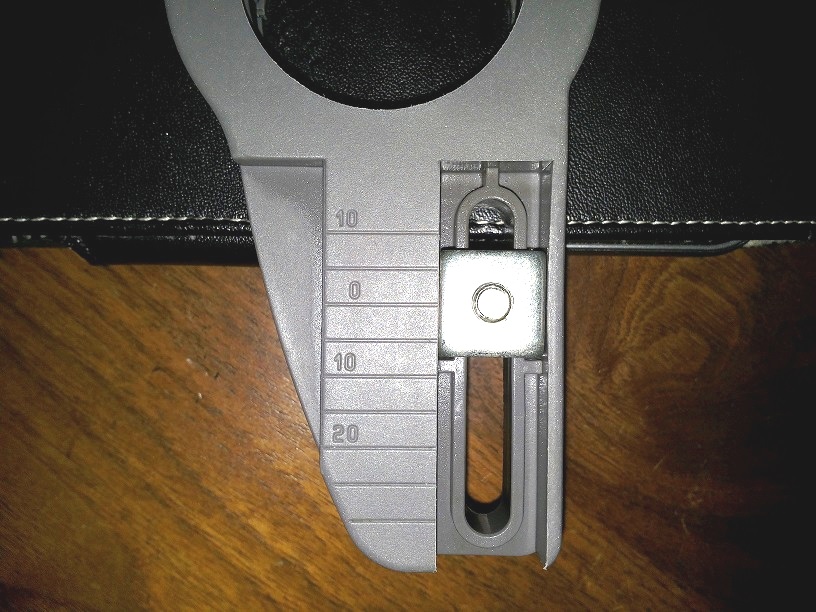

Om te beginnen moet de houder van de Astra 19,2-lnb in de nul-positie staan en dat staat hij zeker niet. Hij moet een flink stuk omlaag. Alle andere lnb-houders hoeven dan ook niet zo hoog ingesteld te worden.
Ten tweede staan de lnb's niet in een holle gebogen lijn maar in een bolle gebogen lijn. De Clarkebelt is een bolle lijn aan de hemel. Via de reflectie moeten de lnb's dus in een hol gebogen lijn komen te staan, zie rode lijn. De dunne grijze lijn is een rechte lijn. Hier aan is dus wel te zien dat de lnb's in een bol gebogen lijn staan.


[dirk044]

Hallo Sprietje,



Bedankt voor je snelle reactie en uitleg.

Mijn schotel is in november nog opnieuw afgesteld.

Kennelijk dan toch niet zoals het zou moeten.

Ik zal het binnenkort zelf eens proberen aan te passen.

Als ik de tekening goed begrijp kunnen Hotbird en Astra 2

zo blijven staan en moet Astra 1 op nul worden gezet en

Astra 3 moet dan ook iets naar beneden worden gezet.

(Het middelpunt op de plaats van de rode lijn)

Ik heb sinds de SR aanpassing op Astra 3 bij flinke regenbuien

wel af en toe storingen en blokvorming in het beeld.

Moet ik de LNB's nog iets verdraaien in de houders  (skew) of

in de houders verschuiven (van de schotel af of juist dichter er naar toe

af maakt dat weinig uit.

Graag weer je antwoord
