reparatie Harman Kardon Sub- TS 11 Onweer en Donder

[ceesv]

De titel geeft het al aan, bij inschakelen hoor je het tot Keulen donderen.



Of er lekken ergens condensatoren of er staat ergens een transistor o.i.d te knetteren.



Heeft er iemand ervaring met dit verschijnsel?



[Steve]

bij knallende geluiden zijn het vaak de elco`s:  206-213-219 en 225 (10 uf/50v) deze hebben verlies in capaciteit .



Bij ratelende en pruttel geluiden (ook al is er niets aangesloten) condensator 505 en 506 (22 uf/50v) en 507 en 508 ( 100 uf/35v)

verwijder ook alle lijm resten onder de voorversterker print (dus onder de TL074) en op het eindversterker moduul

[ceesv]

Steve, bedankt voor de tips, ik ga hem vanavond eens openen en kijken of ik de fout kan localiseren.



Ik houd jullie op de hoogte.



groet,

[Sprietje]

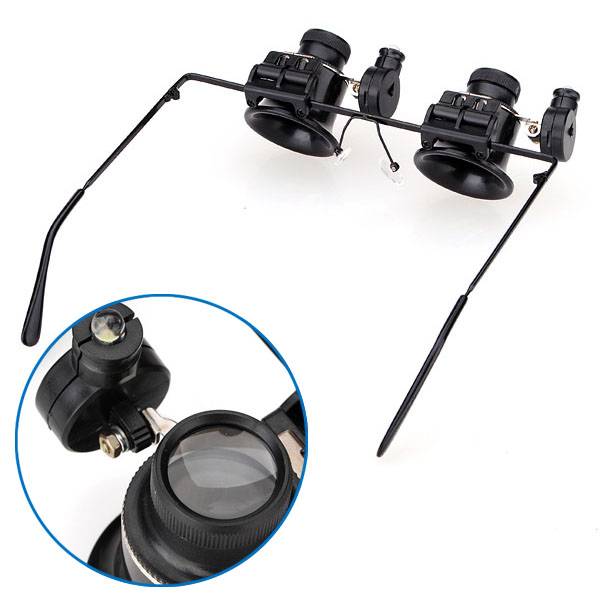

Cees, je reparatiebril komt weer goed van pas.

[ceesv]

Ik heb in mijn leven al heel wat gesoldeerd, de laatste jaren was dat niet meer nodig.

Maar hier kon ik niet onderuit komen.

Mijn ondertussen 45 jaar oude Weller Magnastat opgestart en de woofer geopend.



Die bril heb ik inderdaad nodig, wanneer je er nog een over hebt houd ik mij aanbevolen.

Mijn goede leesbril ligt op mijn werk en die had ik goed kunnen gebruiken.



De lijm rond de vermogensversterker zag er zwart uit, dat was beslist geen isolator meer.

Verder heb ik alle opgesomde elco's vervangen, dat heeft het ding aardig rustig gemaakt.

Even getest op het audio testfilmpje van Pathe, wanneer de subwoofer aangesproken wordt rammelen de schilderijen aan de muren.



Het werkt dus weer, Steve nogmaals bedankt voor de aanwijzingen.

[Psychosammie]



rammelen de schilderijen aan de muren



Je volgende klus

[fransken]

kijk hier maar eens nog wat tips over wat extra koeling http://www.circuitsonline.net/forum/view/97666

[Gait33]

Ik heb hier ook een TS-11 Sub, ik heb de condensatoren vervangen die Steve opgaf.



Hij deed het weer, maar na een 20 minuten komt er weer een plofje en dat denk ik om ongeveer 10 a 15 seconden.



Kan iemand mij de gouden tip geven wat te doen?



Alvast bedankt!!

[ceesv]

Heb je ook de lijmresten verwijderd?

[Gait33]

Hallo,



Ja die heb ik ook verwijderd

[Gait33]





Helemaal niemand??

[Steve]

geef door welke condesatoren je hebt vervangen.



harman-kardon-hkts-11-sm.pdf

[Gait33]

Ik heb de volgende condensatoren vervangen:



C 206-213-219 (10uF 50volt)

C 225 (22uF 50volt)



C 505, 506, (22uF 50volt

C 507 en 508 (100uF 35volt)

[Gait33]

Ik heb Q501 (TIP31C) en Q502 (TIP32C) voorzien van koellichamen en heeft gisteren van 16:00 tot 22:00 aangestaan en geen problemen meer.



Zo en nu even een nieuw topic starten heb er nog 1 staan.

[christiaan1601]

Van de week div caps gewisseld zoals hier is gezegd , nu klinkt die weer als de beste, maar idd hou rekening met de warmte schakel hem via de receiver om zo alles heel te houden . Dit advies komt van een reparateur. veel succes allen .
