Advies (DHZ) rail voor min. vier LNB's

[Alex1970]

Hallo,

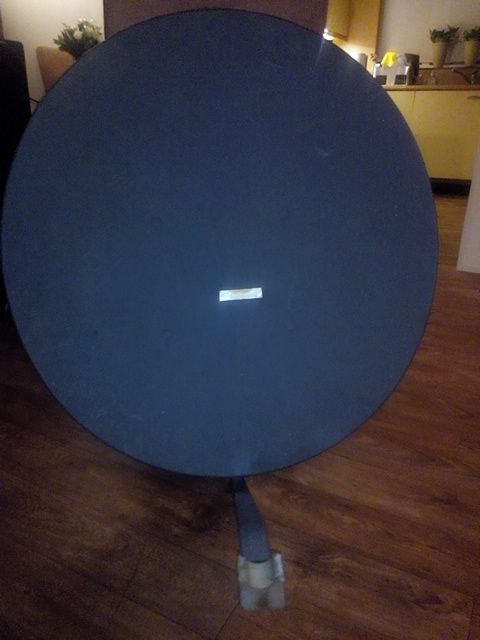

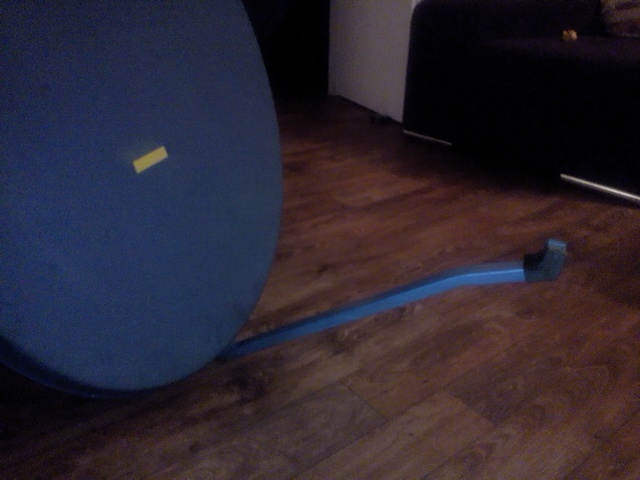

Ik heb een no-name offset-schotel van 80cm breed en 85cm hoog.

Maat "X" is 65cm.



De oorspronkelijke LNB-houder is voor een hals van 23mm, maar een beetje beschadigd, het liefste gebruik ik de bevestigingsgaten voor deze houder voor een nieuwe rail.



Hierop moeten in ieder geval 28.2E, 23.5E, 19.2E en 13E komen, maar ev. nog uitbreidbaar maar hoe ver kan je gaan?



Wat voor LNB-houder zou ik kunnen gebruiken of hoe maak ik die ev. zelf? Bijv. met een strip en slangenklemmen of andere klemmen/beugels voor de LNB's?

[smetje limb.BE]

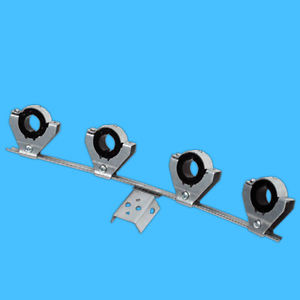

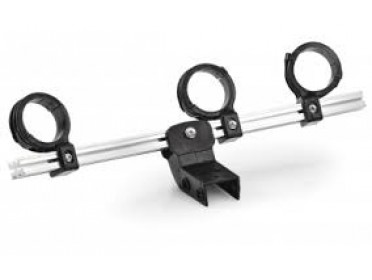

zo een rail zou je kunnen aanschaffen

4 lnb's een switsh enz

[smetje limb.BE]

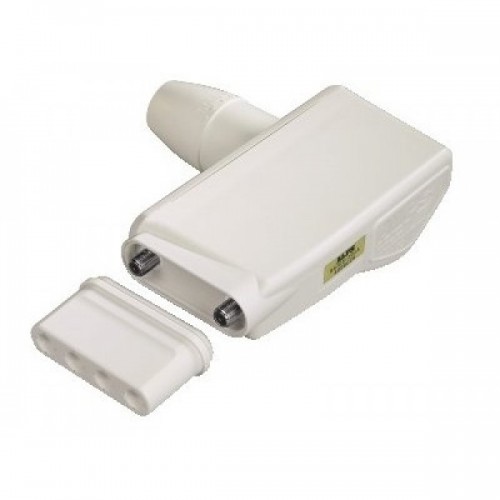

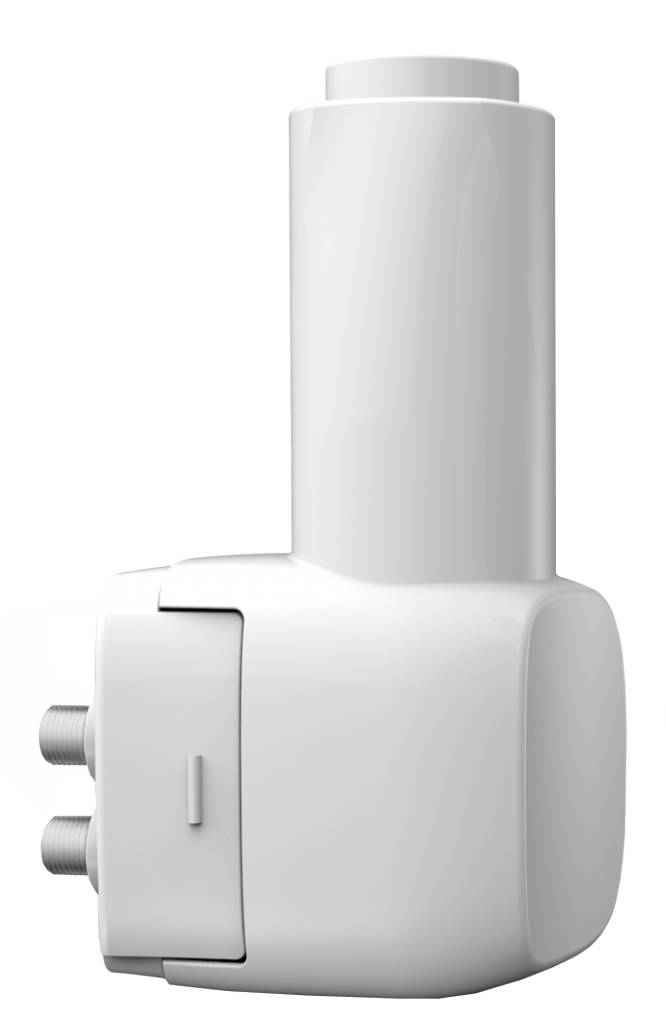

hou het bij deze schotel maar tot 4 lnb's in het midden met smalle kop indien mogelijk

dat is al meer dan zat

[satkijker]

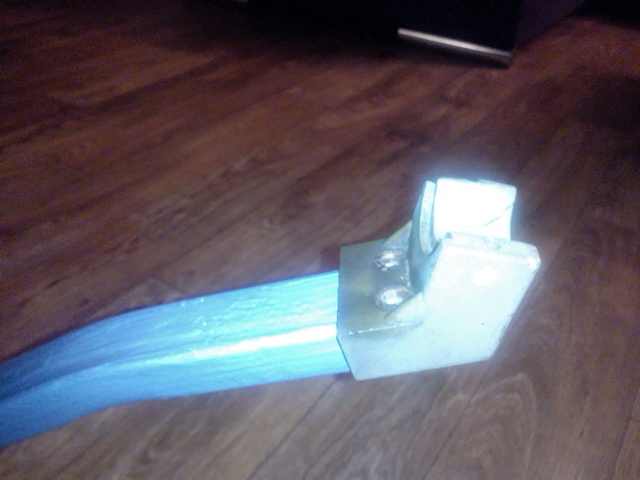

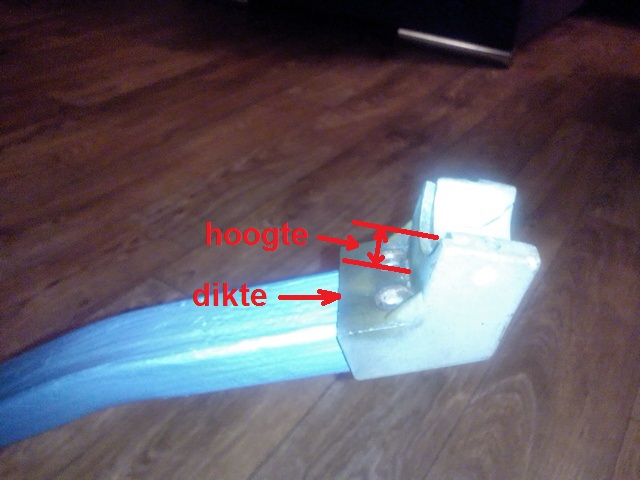

Hoeveel is de maat van lnb arm tot onderkant lnb en de dikte van de lnb houder?







[Sprietje]

Belangrijk is eerst te weten wat de maat van de lnb-arm is.
Er worden over het algemeen twee standaardafmetingen gebruikt:
20x50mm van aluminium
20x30mm van staal

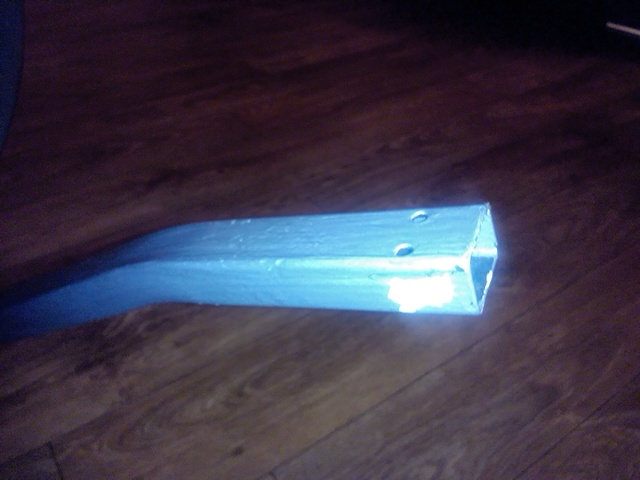

Ik heb de indruk dat het om een stalen buis gaat van 20x30mm

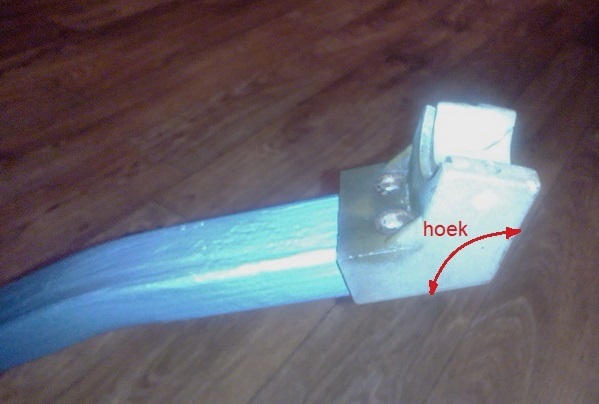

Verder is het belangrijk hoe groot de hoek van de lnb-houder is, zie bijlage.
Zou je dat eens op willen meten?
Vaak ligt dat in de buurt van 120 graden.


[Alex1970]

Hoeveel is de maat van lnb arm tot onderkant lnb en de dikte van de lnb houder?




Dikte is 4mm,

De hoogte is 17mm.



Belangrijk is eerst te weten wat de maat van de lnb-arm is.

Er worden over het algemeen twee standaardafmetingen gebruikt:

20x50mm van aluminium

20x30mm van staal

Ik heb de indruk dat het om een stalen buis gaat van 20x30mm

Verder is het belangrijk hoe groot de hoek van de lnb-houder is, zie bijlage.

Zou je dat eens op willen meten?

Vaak ligt dat in de buurt van 120 graden.



20x30mm inderdaad.

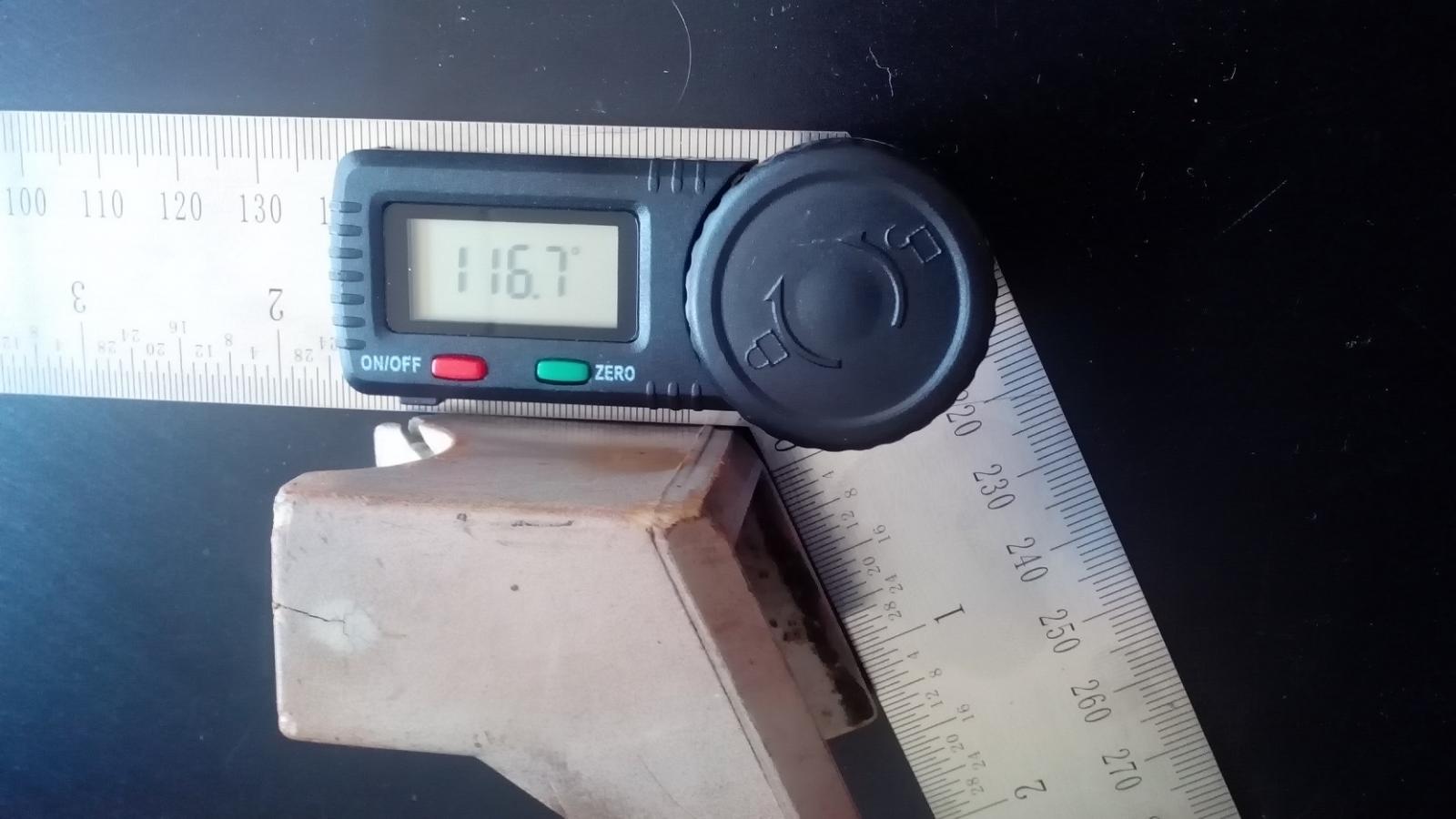

De hoek is 116,7 graden.

[Sprietje]

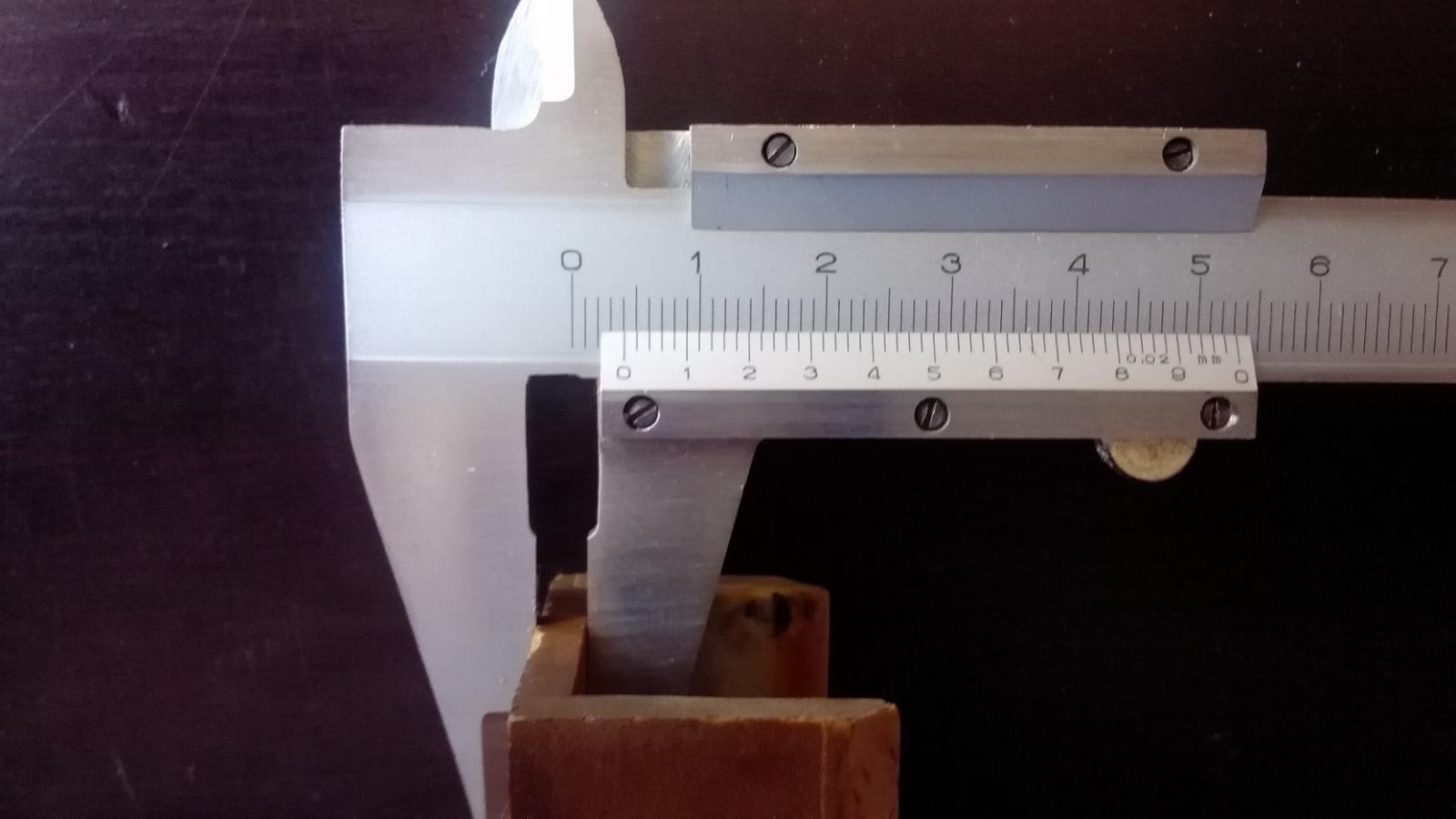

Zo Alex, dat is tenminste meetapparatuur, een mooie digitale hoekmeter. Geweldig. Nu voor je verjaardag ook nog eens een keer een digitale schuifmaat vragen. Die komen regelmatig bij die Duitse grootgrutters in de aanbieding voor €9,95. Die gaan tot op 0.01mm. Zodra je ouder wordt en je ogen wat achteruit gaan een ideaal stuk meetgereedschap dat met een grote display uitgelezen kan worden, ook als het al wat donkerder wordt.

Smetje liet al een rail zien die bedoeld is voor een lnb-arm van 20x30mm maar deze heeft twee nadelen.
Ten eerste kun je die rail niet schuin zetten
Ten tweede zijn de lnb-klemmen erg breed terwijl je voor een Triax 78 de lnb's dicht bij elkaar moet plaatsen. Niet erg geschikt dus.

Wat beter is bijv. de Gibertini MFG4 multifeedhalter,
Hiermee kun je de lnb's dicht bij elkaar plaatsen en is bedoeld voor een lnb-arm van 20x30mm. Helaas kan de schuinte daarvan niet ingesteld worden.
Volgens mij is de beste oplossing de Gibertini MFP14.

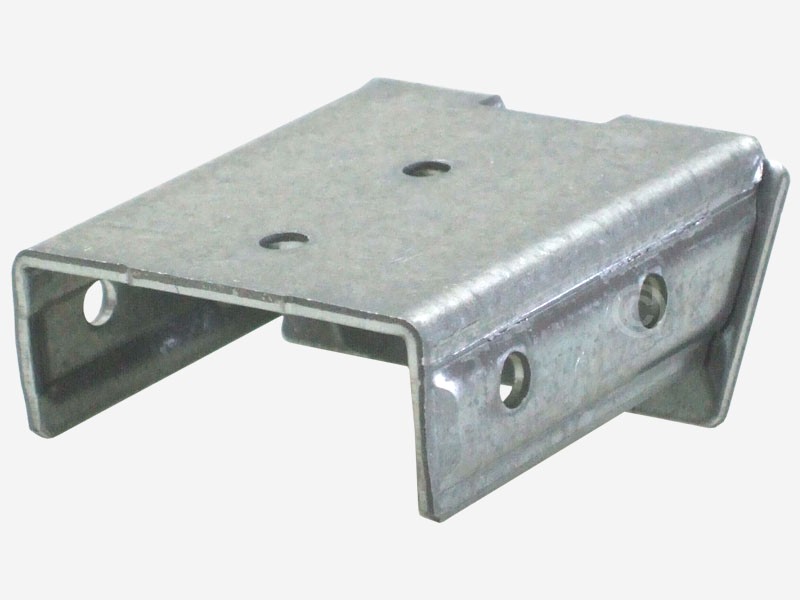

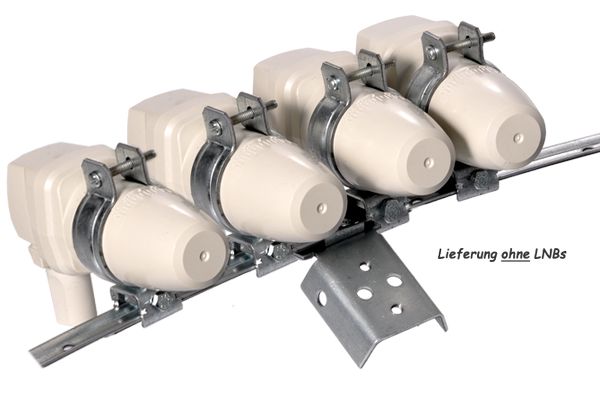

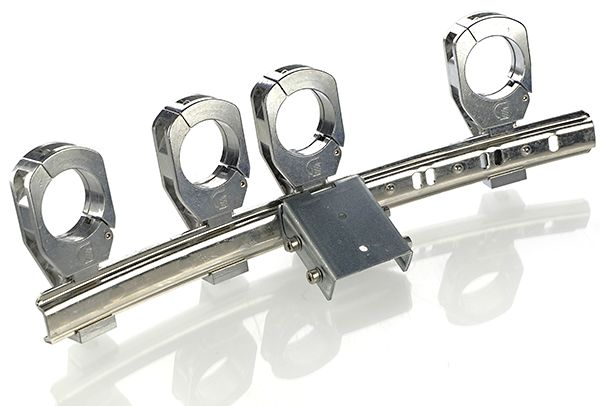

Hiervan kan de rail schuin gezet worden en beschik je over smalle lnb-klemmen, zie bijlage.
Het enige nadeel is dat die gemaakt is voor een lnb-arm van 50mm breed.
Je zult aan weerszijde een vulling van 10mm moeten plaatsen zodat die mooi stabiel op de lnb-arm bevestigt kan worden.

Zoals je op de derde bijlage kunt zien, wordt de rail gemonteerd op een aan de bovenzijde omgebogen plaat. Je kunt de hoek van deze plaat eenvoudig aanpassen aan de hoek die jij gemeten hebt van 116,7 graden door er even met een schroevendraaier tussen te wrikken. Op die manier kijken de lnb's die op de rail komen te staan op dezelfde hoogte op de schotel als je originele lnb-klem.



[Alex1970]

Zo Alex, dat is tenminste meetapparatuur, een mooie digitale hoekmeter. Geweldig. Nu voor je verjaardag ook nog eens een keer een digitale schuifmaat vragen. Die komen regelmatig bij die Duitse grootgrutters in de aanbieding voor €9,95. Die gaan tot op 0.01mm. Zodra je ouder wordt en je ogen wat achteruit gaan een ideaal stuk meetgereedschap dat met een grote display uitgelezen kan worden, ook als het al wat donkerder wordt.

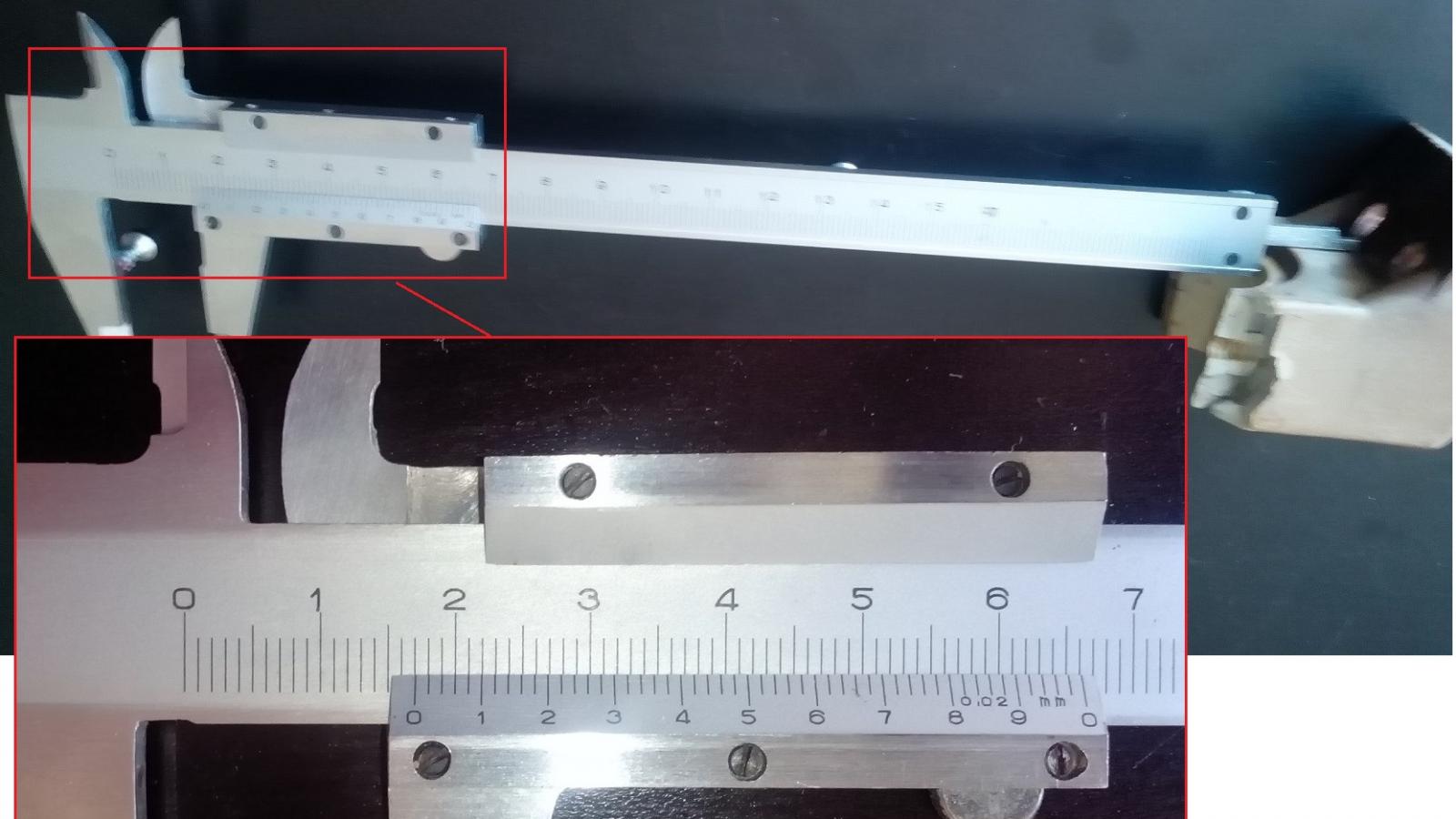

Verdorie, da's net twee dagen geleden. Gelukkig zijn mijn ogen (nu) nog prima en kan ik met deze schuifmaat op 0,02mm nauwkeurig meten. De digitale hoekmeter komt ook bij die Duitse winkel vandaan inderdaad.





Smetje liet al een rail zien die bedoeld is voor een lnb-arm van 20x30mm maar deze heeft twee nadelen.

Ten eerste kun je die rail niet schuin zetten

Ten tweede zijn de lnb-klemmen erg breed terwijl je voor een Triax 78 de lnb's dicht bij elkaar moet plaatsen. Niet erg geschikt dus.



Wat beter is bijv. de Gibertini MFG4 multifeedhalter,

Hiermee kun je de lnb's dicht bij elkaar plaatsen en is bedoeld voor een lnb-arm van 20x30mm. Helaas kan de schuinte daarvan niet ingesteld worden.

Volgens mij is de beste oplossing de Gibertini MFP14.

Hiervan kan de rail schuin gezet worden en beschik je over smalle lnb-klemmen, zie bijlage.

Het enige nadeel is dat die gemaakt is voor een lnb-arm van 50mm breed.

Je zult aan weerszijde een vulling van 10mm moeten plaatsen zodat die mooi stabiel op de lnb-arm bevestigt kan worden.



Zoals je op de derde bijlage kunt zien, wordt de rail gemonteerd op een aan de bovenzijde omgebogen plaat. Je kunt de hoek van deze plaat eenvoudig aanpassen aan de hoek die jij gemeten hebt van 116,7 graden door er even met een schroevendraaier tussen te wrikken. Op die manier kijken de lnb's die op de rail komen te staan op dezelfde hoogte op de schotel als je originele lnb-klem.

Ik heb niet gezegd dat ik een Triax 78 heb, is die dan ook 80x85cm?



De Gibertini MFP14 ziet er degelijk uit (tweede foto neem ik aan?) maar zijn die klemmen dan ook niet te dik?

[smetje limb.BE]

en alex1970..is een diseqc motor misschien ook een optie

[Alex1970]

en alex1970..is een diseqc motor misschien ook een optie

Die heb ik ook, heb ook al twee draaibare schotels, maar wil deze vier satellieten op een vaste opstelling hebben.

[smetje limb.BE]

Ok het was maar een vraag he

[satkijker]

Deze is wel iets moeilijker om af te stellen maar heeft veel mogelijkheden en kan volgens mij ook op de lnb arm gemonteerd worden in plaats van er in.



[Sprietje]

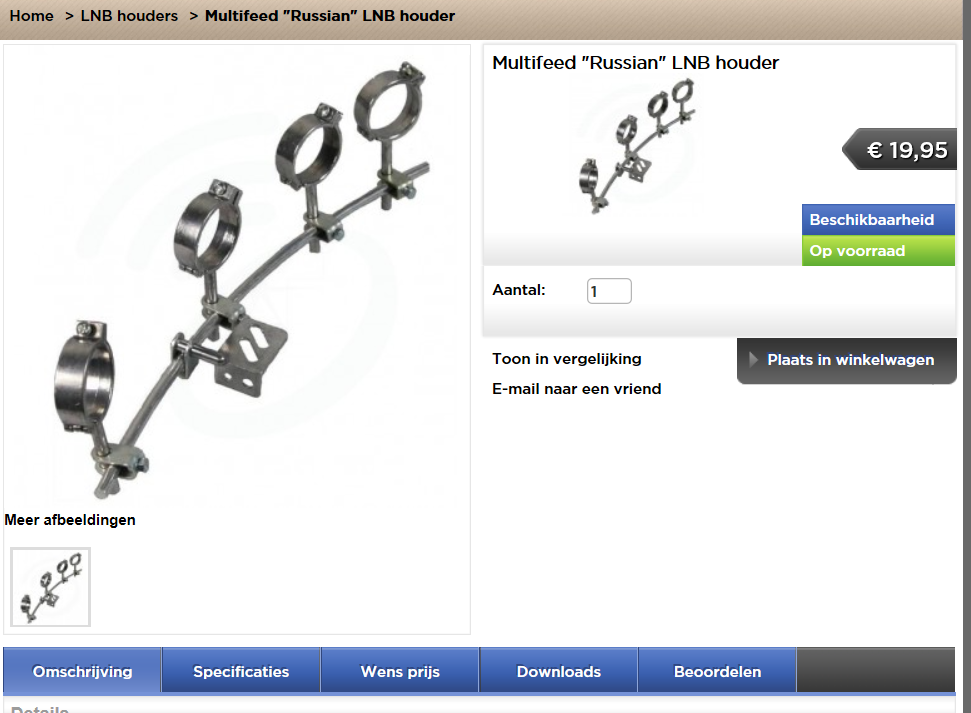

Die Gibertini is volgens mij de beste rail die je bij die schotel kunt nemen. Er bestaat ook nog een rail van SAB voor lnb-armen van 20x30mm (zie bijlage) maar daar staan de lnb's veel hoger van dan met de single-lnb klem van je huidige schotel plus dat deze Gibertini veel degelijker is.
Het enige jammere is dat die alleen maar in 50mm breed te koop is terwijl jij een arm hebt van 30mm breed. Maar ik zie jou wel in staat om aan weerszijde een vulling van 10mm er tussen te plaatsen zodat de bevestiging mooi strak over de arm komt te zitten.
Verder is dit volgens mij de enige multirailhouder waarbij je de hoek eventueel nog wat kunt aanpassen als dit nodig zou zijn om de lnb op de juiste hoogte tegen de schotel aan te laten kijken.
Ik zie deze Gibertini XP-MFP14 Sat Multifeedhalter 4-fach voor €34,85 in Duitsland te koop.


17 augustus 2016 aangepast door Sprietje

[Alex1970]

Het opvullen gaat me zeker wel lukken.



Ik ga graag voor iets degelijks i.v.m. het afstellen/finetunen.



Ik kan ook de schotel schuin zetten aangezien ik zelfs nog een polarmount voor deze schotel heb.

Ik had in gedachte die te vervangen voor een vaste beugel maar die heb toch nog niet en kan daarmee dan ook de schotel perfect schuin zetten natuurlijk.

17 augustus 2016 aangepast door Alex1970
