Triple LNB op Triax 88 - 64

[Seniorsatter]

Vandaag een testje gedaan op Triax 88



Resultaat Astra 23.5 Transponder 11914 - 16.8 dB

12187 - 17.0 dB

------------------------------------------------

Astra 28.2 10847 - 12.0 dB

10964 - 14.8 dB

11023 - 15.0 dB

------------------------------------------------

Astra 19.2 10891 - 13.0 dB

11493 - 14.1 dB

12545 - 11.1 dB

------------------------------------------------

Daarna getest op de Triax 64



Astra 23.5 11914 - 14.1 dB

12187 - 15.0 dB

------------------------------------------------

Astra 28.2 10847 - 15.8 dB

10964 - 14.8 dB

11023 - 16.3 dB

------------------------------------------------

Astra 19.2 10891 - 14.8 dB

11493 - 16.3 dB

12545 - 14.8 dB



Metingen verricht met Satlink WS 6933 - N.b. dB-waarden op de Satlink lopen tot 17.0

15 september 2016 aangepast door Seniorsatter

[Sprietje]

Tja, je ziet dat de buitenste twee satellieten flink wat minder ontvangst hebben dan de middelste satelliet met een Triax 88. Een Triax 78 gaat prima. Dan heb je een mooie evenwichtige ontvangst van alle drie de satellieten en heb je duidelijk meer signaal dan met een Triax 64.


[Seniorsatter]

Om het plaatje compleet te maken,

vandaag nog even dezelfde test gedaan op Triax 78 en Triple LNB



Astra 23.5 Transponder 11914 - 15.6 dB

                                       12187 - 15.8 dB

-----------------------------------------------------

Astra 28.2 Transponder 10847 - 15.3 dB

                                       10964 - 14.8 dB

                                       11023 - 16.8 dB

---------------------------------

Astra 19.2 Transponder 10891 - 15.6 dB

                                       11493 - 16.8 dB

                                       12545 - 12.3 dB



Mijn conclusie is dus dat de Triple LNB de beste resultaten geeft op een Triax 78

[Sprietje]

Beste Seniosatter

Ik ben blij dat je de triple-lnb op deze drie verschillende schotels getest hebt.
CanalDigitaal heeft na langdurig aandringen van mij op 14 febr. 2013 de triple-lnb op de markt gebracht.
Omdat de Multytenne van slechts 45cm niet meer voldeed op de Astra 23,5 met de 8PSK transponders, heb ik al begin 2012 gevraagd aan CanalDigitaal of ze een triple-lnb door Inverto wilde laten ontwikkelen. Ik had gevraagd voor een schotel van 80cm maar eigenwijs als ze zijn vinden ze dat je met een schotel van 60cm voldoende signaal geeft. Helaas is het dus een triple-lnb geworden voor een 60cm schotel.
Toen ik een paar dagen later de excacte afstand van de lnb's had doorgekregen, had ik al uitgerekend dat deze triple-lnb uitstekend ook op een Triax 78 te gebruiken is. Ik had dat op diverse forums geschreven.
Totaal TV kwam toen ook met het nieuws van de triple-lnb, zie: http://www.Bron: Totaal TV/nieuws/12016/canaldigitaal-en-tv-vlaanderen-introduceren-triple-lnb.html
Ze schreven er al meteen bij dat "Schotelspecialisten op het internetforum Satellietforum.com hebben berekend dat de nieuwe Triple LNB ook op de grotere 78 centimeter TRIAX-schotelantenne werkt."
Dit was natuurlijk Sprietje / Komtwelgoed dus.

Dat een triple-lnb een beter resultaat geeft dan op een Triax 78 dan op een Triax 64, dat hebben vele mensen al beaamd die met deze schotel een evenwichtige en een stuk beter signaal de triple-lnb op een Triax-78 hebben geplaatst.
Het was voorspelbaar dat de twee buitenste satellieten het niet goed zouden doen op een Triax 88. De signaalbundels van deze twee buitenste satellieten vallen bij deze schotel te ver van elkaar. Maar er is gewoon een simpele oplossing om de triple-lnb op een grote schotel te plaatsen met uitstekende ontvangst, want laten we eerlijk zijn, een triple lnb heeft toch zijn voordelen.

Stel dat je vier aansluitingen wilt hebben en de Astra 19,2-23,5-28,2 wilt ontvangen op een grotere schotel, dan heb je toch ook 4 diseqc-switches nodig en drie lnb's. Wil je kwaliteit dan is dat zeker niet goedkoper als de triple-lnb en je hebt een hoop losse componenten die allemaal gemonteerd en afgesteld moeten worden.

De oplossing is eenvoudig. Neem een schotel met een f/D-verhouding van 0,5 i.p.v. de gebruikelijke f/D van 0,6. De signaalbundels van de drie satellieten vallen dan 0,5/0,6= 17% dichter bij elkaar.
Je kunt dan een schotel nemen die geen 60cm breed is maar 0,6/0,5x60cm is een schotel van 72cm breed. Dat is de berekende grootte van de schotel maar bewezen is dat de triple-lnb op een ruim grotere schotel ook prima functioneert.

In Spanje worden flink wat schotels verkocht die niet de standaard f/D-verhouding hebben van 0,6 maar met een f/D-verhouding van 0,5.
Bijv. de Miram 95. Dit is een schotel van 87cm breed en 97cm hoog inclusief rand. De spiegelmaat zal 85x95cm zijn, vergelijkbaar dus met een Triax 88.
Plaats je op deze schotel de triple-lnb, dan heb je een uitstekede ontvangst op alle drie de satellieten met heel veel signaal. Voor de prijs hoef je het niet te laten, slechts €22,99.

Zie hier de specificaties:

Tipo - Offset
Banda - Ku
Eje - Diámetro 87 cm
Eje - Diámetro 97 cm
Material - Acero galvanizado a prueba de óxido
Pintura-  de recubrimiento Polvo electrostático
Color-  Blanco
Soporte - LNB 23-40 mm
Frecuencias - 10,70-12,75 GHz
Frecuencias - 38.9 dB - 39,8 dB
Ángulo Offset - 26º
F/E - 0,5 mm
Temperatura de funcionamiento - de - 40 a + 60
Viento - 90km/h
Resistencia máxima del viento - 150 km/h


16 september 2016 aangepast door Sprietje

[trust]

Goed gevonden , nu nog een leverancier in NL.

Past de lnb klem zonder meer tussen de buitenste golfpijpen ?

[Seniorsatter]

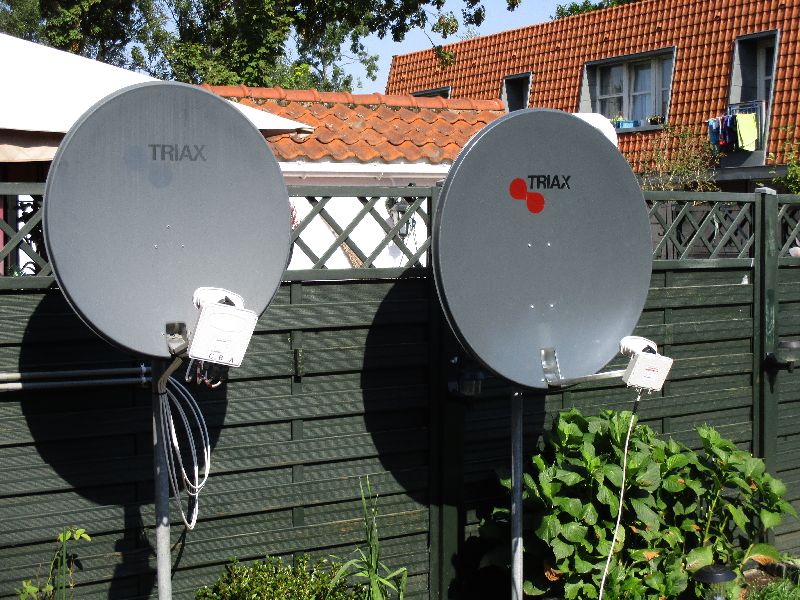

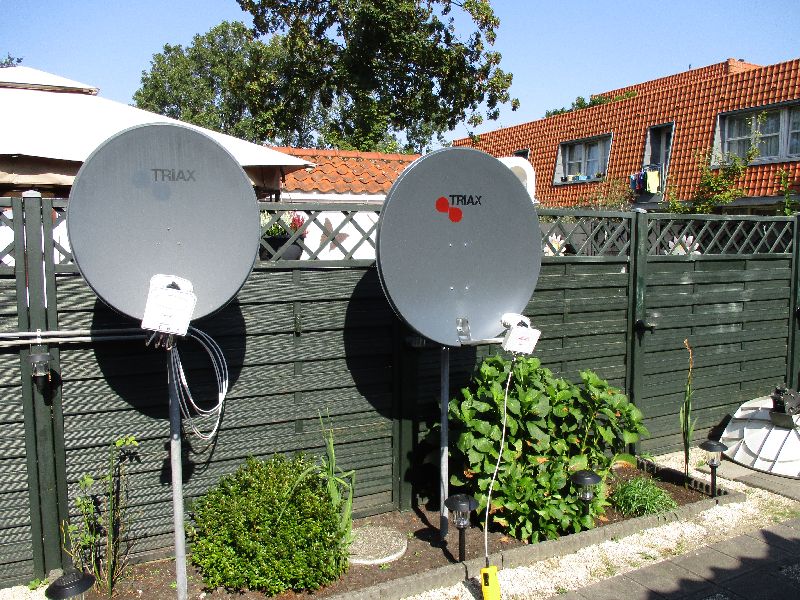

Wat mij opviel bij de triple op de Triax 88(zie foto) dat deze minder hoog is

dan de triple die al geruime tijd op mijn Triax 78 hangt(in de achtertuin).

Ook de uitgangen staan niet in een lijn vergeleken met de triple op de 78.

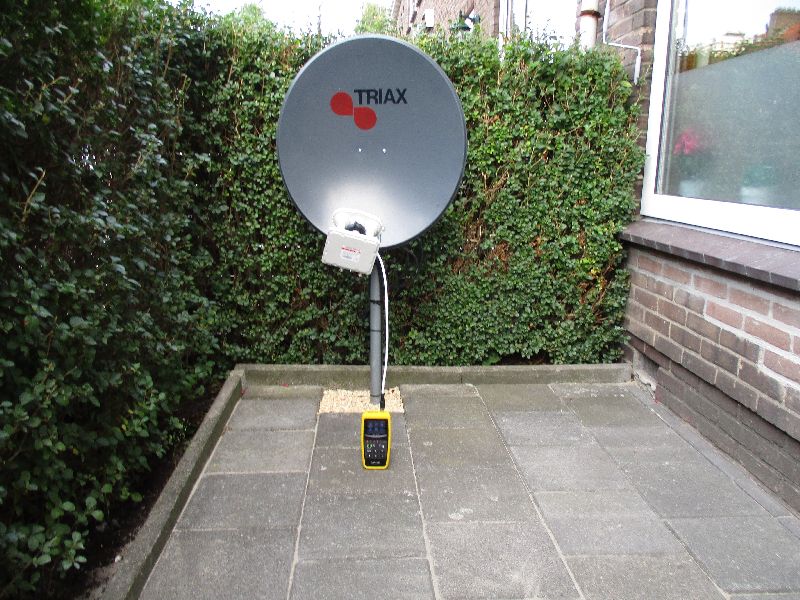

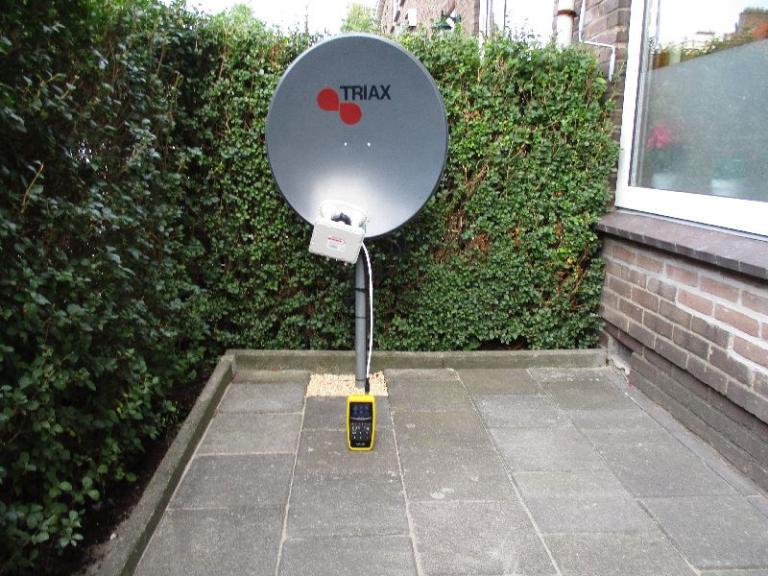

Inmiddels de (kleinere) triple op mijn Triax 64 (voor het huis)gemonteerd.



Maten zijn 11x14 cm(hxb), 15.2x15 cm(hxb).

17 september 2016 aangepast door Seniorsatter

[Sprietje]

Beste Seniorsatter

Gaat het bij die kleinere triple-lnb om een met 4 aansluitingen of met 1 aansluiting. Die met 1 aansluiting is inderdaad een stuk kleiner, zie: http://www.inverto.tv/products/product.php?section=1&id=262

Die met 4 aansluitingen is groter en staat op de site van Inverto met versprongen aansluitingen, zie: http://www.inverto.tv/products/product.php?section=1&id=263
Dit is het nieuwe model.

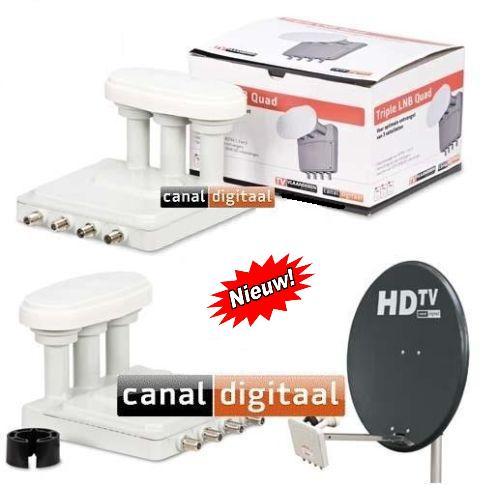

Het oude model had de aansluitingen in één lijn staan, zie bijlage.


[Seniorsatter]

@sprietje,



Beide Triple-LNB's zijn met vier uitgangen, er hangen een Mutant HD2400 met 3x

dvb-s2 tuners, een Xtrend ET8000 met 3x dvb-s2 tuners en een Zgemma H2H met 1 tuner

aan.



Zelfs de handleingen zijn "gekrompen"

Triple LNB Handleidingen.pdf

[a33]

Maar er is gewoon een simpele oplossing om de triple-lnb op een grote schotel te plaatsen met uitstekende ontvangst, want laten we eerlijk zijn, een triple lnb heeft toch zijn voordelen.

....



De oplossing is eenvoudig. Neem een schotel met een f/D-verhouding van 0,5 i.p.v. de gebruikelijke f/D van 0,6. De signaalbundels van de drie satellieten vallen dan 0,5/0,6= 17% dichter bij elkaar.

Je kunt dan een schotel nemen die geen 60cm breed is maar 0,6/0,5x60cm is een schotel van 72cm breed. Dat is de berekende grootte van de schotel maar bewezen is dat de triple-lnb op een ruim grotere schotel ook prima functioneert.

....



Plaats je op deze schotel de triple-lnb, dan heb je een uitstekede ontvangst op alle drie de satellieten met heel veel signaal.



Ik zat hier nog even over door te denken.



Het lijkt me dat als je met een 0,6 f/D triple LNB kijkt naar een 0,5 f/D schotel, dat je toch slechts dat deel van de schotel bekijkt dat past bij de f/D 0,6 hoek van de LNBs.



De 0,6 hoek past precies op de 60 cm schotel; dus je ontvangt met een 72cm schotel met f/D 0,5 dan ook niet meer signaal dan met een 60cm schotel met f/D 0,5?



Of heb je toch een klein beetje beter ontvangst doordat de grotere schotelrand toch nog een klein beetje meer signaal geeft? Ben benieuwd hoeveel (hoe weinig?) dat beetje dan zou zijn.





Of zie ik iets over het hoofd?



Groet,

A33

24 september 2016 aangepast door a33

[Sprietje]

Beste a33

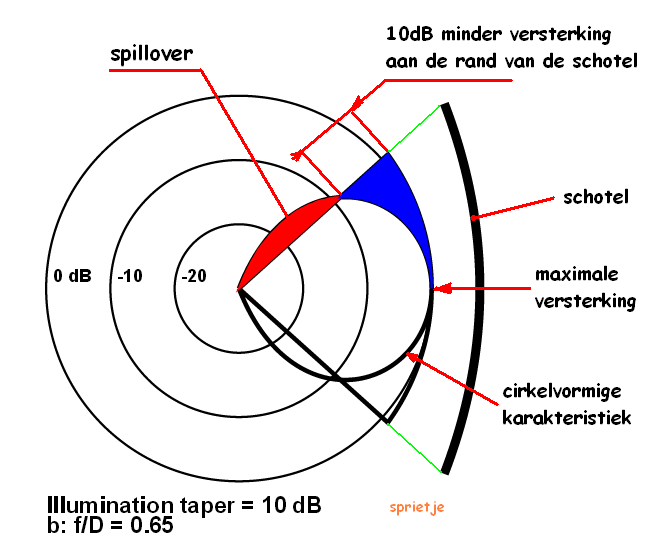

Het is inderdaad wel waar dat een schotel met een f/D van 0,5 wat minder signaal geeft met een lnb die een kijkhoek heeft die gemaakt is voor een schotel die een f/D-verhouding heeft van 0,6, maar een lnb kijkt normaal gesproken ook over de rand van de schotel, de zogenaamde spillover. Bij een schotel met een f/D-verhouding van 0,6 ontvangt de lnb dus geen volledig signaal, bij een schotel met een f/D van 0,5 wel. Bovendien ontvangt de lnb dan minder ruis. Als met al geeft dat toch zeker extra signaal.


[Sprietje]

Ik heb nog eens zitten zoeken naar een grotere schotel die geschikt is voor de CanalDigitaal triple-lnb om meer versterking te krijgen zodat ook bij een flinke harde regenbui het beeld niet weg valt.

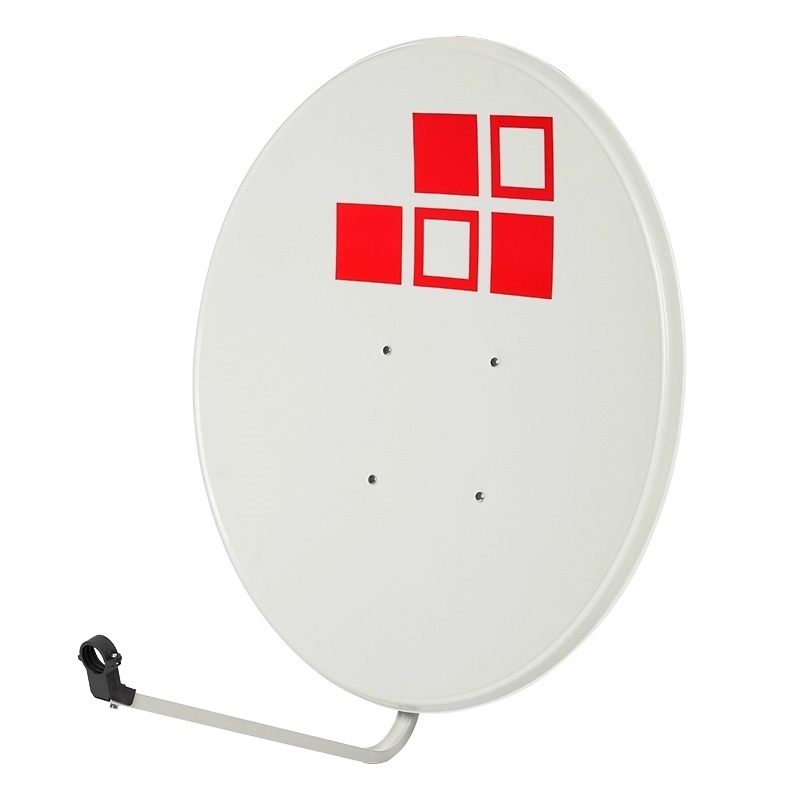

Het gaat om de in Turkije gefabriceerde schotel van het merk GesSat en wel het model GES 90 OF, een offset schotel van 80cm breed en 90cm hoog met een f/D-verhouding van 0,5 zie hier: http://en.gessat.com.tr/ges-90-of-90-cm-80x90/
In Nederland of Duitsland zie ik deze schotel niet te koop maar wel in Turkije.
Zoek op: www.google.com.tr de Turkse site van Google en zoek dan naar "Ges 90 Cm Ofset Çanak Anten" Dit is dus "Ges 90 cm schotel antenne"
Ik zie deze schotel al te koop staan voor 55 Turkse lira, dat is €16,50.
Daar kun je niet voor sukkelen.
Tja, ik mag aannemen dat die schotel ook echt een f/D-verhouding heeft zoals in de specificaties staat.
Waarom is deze schotel geschikt voor een triple-lnb die eigenlijk voor een schotel van 60cm is ontworpen. Dat is makkelijk te berekenen.
Doordat deze schotel een f/D-verhouding heeft van 0,5 terwijl de triple-lnb voor een 60cm schotel met een f/D-verhouding van 0,6 ontworpen is, komen de signaalbundels in verhouding tot de schoteldiameter dichter bij elkaar te liggen en wel de breedte van de schotel (80cm) maal de f/D-verhoudingen. Dat is dus 80x 5/6= 66,6cm breed.
Het is al lang bewezen dat de triple-lnb prima op een Triax 78 past, een schotel van 70cm breed. Op een schotel die vergelijkbaar is met een breedte van 66,6cm moet de triple-lnb dus uitstekend op deze GES 90 OF passen.

Tja, jammer dat deze schotel niet in Nederland te koop is zover ik kan ontdekken.


[alfred de witt]

ik kan ondertussen melden dat de nieuwste versie triax 78cm ook met een triple quad lnb van c+ werkt.  Ik kreeg hem in de eerste instantie niet optimal uitgericht met mijn satlook ( het werd ook donker) maar met daglicht en wat geduld ontvang ik alle 3 de satellieten. Het signal is wel minder dan met de vorige triax 78cm schotels ( met rode logo) ofwel voor de atra 2 ofwel voor astra 1

[Sprietje]

Beste alfred de witt

Behalve de opdruk op de schotel is er aan de schotel niets veranderd aan de schotel. Dat is ook al door andere leden bevestigd.
Ik zie daarom niet in waarom het signaal minder zou moeten zijn.


[a33]

De 0,6 hoek past precies op de 60 cm schotel; dus je ontvangt met een 72cm schotel met f/D 0,5 dan ook niet meer signaal dan met een 60cm schotel met f/D 0,5?



Dit was natuurlijk een typefoutje in mijn bericht #9; moet zijn 'dan met een 60cm schotel met f/D 0,6?'



Ik ben benieuwd naar de eerste testresultaten met de f/D 0,5 schotels; ben minder optimistisch dan @Sprietje over het extra voordeel t.o.v. de 'normale' triax64 schotel.



Groet,

A33

[Sprietje]

Dat gaat meer signaal opleveren dan met een Triax 78. Zo ergens tussen de Triax 78 en de Triax 88 in maar dan wel met mooie evenwichtige ontvangstwaardes tussen alle drie de satellieten.
