Aarding tuner tijdens foutzoeken

[kwetal]

Mijn Ferguson twintuner heeft een niet geaarde verbinding met het lichtnet. Nu moet ik wegens schakelproblemen op zoek naar een rotte kabel, connector, diseqc, lnb, etc . Dat betekent veelvuldig connectoren wisselen om de oorzakelijke zwakke plek te kunnen vaststellen. Wegens een mogelijke chassisspanning van 110V zal ik de tuner steeds moeten uitzetten/afkoppelen tijdens het  wisselen van de connectoren en daarna weer opstarten. Tamelijk omslachtig.



Vraag: Is het gevaar van spanningspieken tijdens het wisselen verdwenen indien ik een aardig aanbreng via de mantel van de vrije loop through connector? Zodat ik de tuner niet steeds aan/uit hoef te zetten. Of introduceer ik hiermee mogelijk andere problemen?

[Gast Mimisiku]

Neen! Al naar gelang de laatste instelling van de tuner staat daar 13 of 18v op. Aarden heeft weinig tot geen zin omdat de tuners niet kortsluitvast zijn. De voeding van de Ferguson is hoogstwaarschijnlijk zelf niet eens geaard naar het lichtnet. De tuners bevatten zogenaamde MOSFETS die zeer gevoelig zijn.. Dus eigenlijk altijd spanningsloos maken...

[kwetal]

Dank je voor de snelle reactie! Nu heb ik in het verleden al eens gezondigd tegen deze regel. Gelukkig hebben mijn mosfets deze brute aanpak tot nu toe overleefd.....

Nu dat allemaal zo gevoelig ligt kan ik mijn (geaarde) pc-tunerkaart ook maar beter spanningsloos maken tijdens het wisselen?

[ceesv]

Hier op het forum ga je geen garantie krijgen voor wanneer het fout gaat.

Voorkomen is beter dan genezen.

[Drs. IJzerbout]

Een satellietontvanger aarden is tegen alle regels van de kunst. Daardoor kunnen aard-lussen ontstaan die zelfs de Fi uit de zekeringskast kunnen doen slaan.

Was het aarden van een satelliettuner nodig geweest, dan had de fabrikant hierin wel voorzien.

De 110 volt die je misschien hebt gemeten tussen de randaarde en het chassis van de ontvanger ontstaat door kruipstromen van het 230 volt ingangsfilter en is verder niet relevant.

[katwezel]

@Drs Ijzerbout , sorry maar wij in de ardennen zetten op elke gso installatie een aardingspunt ( ivb bliksem ) op de coax invoer , dat wordt zelfs aangeraden door de betere merken , dus aarding via coax(mantel) is niet zo vreemd

[ceesv]

En wanneer er een potentiaalverschil is van 110 volt tussen de midden ader van de antenne kabel en de tuner ingang kan dat tot schade leiden.

De midden ader zal ver het algemeen als eerste contact maken met de ontvanger, niet de afscherming tegen het chassis.

[Sprietje]

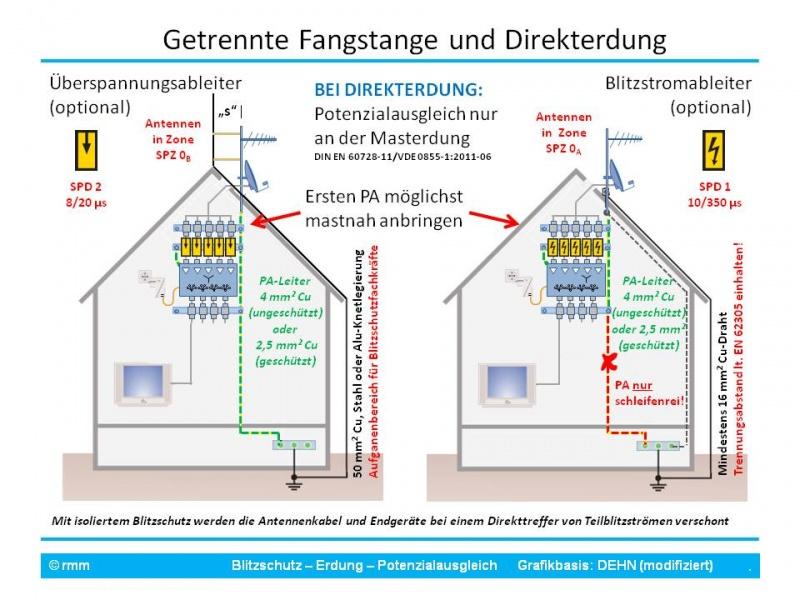

Klopt katwezel, zie de bijlage hoe het wordt voorgeschreven.


[Drs. IJzerbout]

@Drs Ijzerbout , sorry maar wij in de ardennen zetten op elke gso installatie een aardingspunt ( ivb bliksem ) op de coax invoer , dat wordt zelfs aangeraden door de betere merken , dus aarding via coax(mantel) is niet zo vreemd



Dat is inderdaad goed. Maar niet de satelliet ontvanger nog eens aan aarde leggen.

[ceesv]

Alleen bij het aansluiten van de antennekabel is het zaak ervoor te zorgen dat die op hetzelfde potentiaal liggen.

Duis bijvoorbeeld bij een duppelpolige netschakelaar of getrokken netkabel.

[kwetal]

Mijn dank voor de goede adviezen. De huiskamer tuner zal ik verder met rust laten. Gelukkig had ik nog een oude PC met een oude tunerkaart die Diseqc aan kan. Met een paar F-connector snelkoppelingen heb ik heel wat keren kunnen/moeten wisselen voordat ik twee defecte switches (ik heb 4x Anttron S154; bouwjaar 02/09) heb kunnen opsporen en vervangen. Alles schakelt weer soepel!



Iets minder on-topic: Wat een prijzige dingen die Anntrons. Er van uitgaande dat ik binnen afzienbare tijd ook de andere twee moet vervangen komt me dat op € 156,- indien ik ze bij mijn reguliere installateur afneem. Voorlopig maar even twee maal SAB GD-41E geplaatst van € 5 per stuk. Ze schakelen prima en er komt ruim voldoende signaal doorheen. Ook al mochten ze een kortere levensduur hebben, ik kan ze 31 maal vervangen voordat ik op € 155 zit..... En ik weet nu waar ik zoeken moet indien de tuner niet verder dan Astra1 wil schakelen.



Nogmaals mijn dank. Begonnen als volslagen leek heb ik toch heel wat geleerd op dit forum.

[Sprietje]

Mooi dat je probleem is opgelost maar €156,- voor twee Anttron S154 diseqc-switches is wel heel erg duur. Die koop je in Nederland al voor €39,- per stuk. Dat is dus €78,- de twee. Wel een verschil met €156,-. Dat is de dubbele prijs. Dat is niet normaal meer.
€5,- voor een SAB GD-41E is weer erg goedkoop want een scherpe prijs is €5,95.

[ceesv]

Voor dat geld koop je ook Spaun diseqc schakelaars.

[kwetal]

Ehh, ik heb 4 Anttron switches waarvan er twee defect zijn. In mijn berekening was ik er van uitgegaan dat de de andere twee binnen afzienbare tijd ook vervangen moeten worden. Zelfde fabricagedatum, gebruiksduur en zelfde buitencondities. Vandaar 4x39=156. Het klopt dat ze worden aangeboden voor 39 per stuk. Dat is bij mijn originele installateur. Maar dat blijf ik relatief duur vinden. Een andere, mij onbekende, Nederlandse on-line aanbieder vraagt er € 22,88 per stuk voor. Dat is al redelijker geprijsd. De SAB's  waren om exact te zijn € 4,99 per stuk. Incl. BTW. De forum etiquette verbiedt mij om te zeggen waar dat was. Maar het is echt zo.



Voor de huiskamer hoofdtuner heb ik online ook nog een Spaun SAR 411 WSG gekocht. €24,95. Inclusief BTW en inclusief behuizing en inclusief verzending.



Ik wel best wel wat meer betalen voor de service leverancier maar de prijsverschillen zijn voor de doehetzelver wel erg groot.
