Bestaat er een RJ45 inbouw contactdoos voor soepele CAT5e / CAT 6 kabel?

[Jürgen]

Eindelijk heb ik in mijn appartement een geschikte lege buis gevonden waardoor ik een CAT6 UTP kabel (met 8x soepele (litze)) draden) vanuit die meterkast naar de huiskamer kan trekken.

Aan de kant van de meterkast zet ik een RJ45 plug voor stranded (soepele) UTP Cat6 kabel.

In de huiskamer wil ik een RJ45 inbouwdoos (ex telefoonaansluiting) plaatsen.



Normaliter zijn de RJ45 inbouw contactdozen voorzien van een LSA strook maar daar kun je geen stranded (soepele) UTP kabel in vastzetten.



Mijn vraag is nu, zijn er misschien toch nog RJ45 inbouwdozen met losse connectoren die ik met RJ45 krimptang kan vastzetten, dus dezelfde procedure die ik voor het monteren van de RJ45 plug toepas?



In het geval dat het niet beschikbaar is, ook geen ramp want dan zet ik daar ook een plug aan maar dat heeft niet mijn voorkeur.

18 november 2016 aangepast door Jürgen

[Gast catw]

html plaatje werkt niet



digitus-wandcontactdoos-cat6-2x-utp-inbouw-horizontale-kabel-doorvoer-p-3431000.html

18 november 2016 aangepast door catw

[Jürgen]

Volgens de beschrijving niet want ook hier wordt gebruik gemaakt van een LSA bevestigingsstrook.



Omschrijving



Wandcontactdoos CAT6 2x utp afgeschermd LSA inbouw



Kant en klare wandcontactdozen



Met 2 RJ45 aansluitingen

LSA+ lijsten met kleurcode

[satencom]

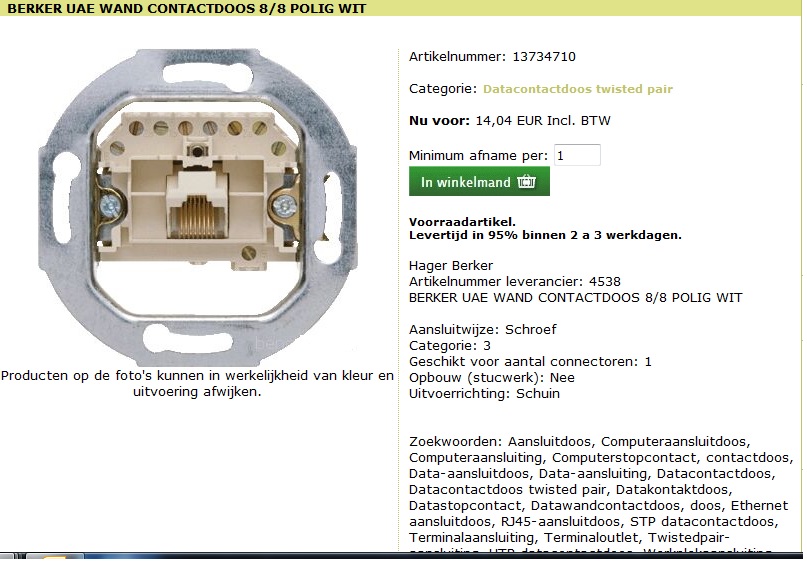

dan heb je deze nodig

[Jürgen]

Bedankt, dat is inderdaad welke ik zoek en ook al diverse leveranciers gevonden.

Oeps, ik zag dat de genoemde contactdoos voor CAT3 bedoeld is en dat is niet de bedoeling.

Ik denk dat dit o.a. gerelateerd is aan de schroefbevestiging of zie ik het verkeerd?

18 november 2016 aangepast door Jürgen

[satencom]

Ja met schroefbevestiging ,ik denk dat hij ook wel werkt met CAT 5 en 6



[theparasol]

Fysiek krijg je ze wel aangekoppeld in die knutselbox maar het kan uiteraard niet in de schaduw staan van goed afgeschermde gecertificeerde dozen. Werken doet het beslist maar ik voorzie toch af en toe wat lost packets als er wat op de kabel staat in te storen.

Maar ach, wat niet weet wat niet deert: werkt toch?!

[satencom]

Dan is deze er ook nog ,met schroefbevestiging

ABB Busch-Jaeger DATACONTACTDS 2X RJ45 CAT6A ISO - 0230-0-0411

[theparasol]



Dan is deze er ook nog ,met schroefbevestiging

ABB Busch-Jaeger DATACONTACTDS 2X RJ45 CAT6A ISO - 0230-0-0411





Bestel die maar niet... is nl "Aansluitwijze: LSA-compatible"



De schroefbevestiging houd in dat je hem met 4 schroeven op een wandje oid kunt vastzetten



Ik heb het zelf nog nooit geprobeerd maar pak gewoon een goede LSA doos en vertin de uiteinden van de stranded kabeltjes.

Die worden dan hard en je knikt ze er zo in met LSA gereedschap.

[satencom]

Ja ik heb het gezien,vertin de uiteinden, dat kan ook

[Psychosammie]

@Jurgen

Zelfs al zou je een schroefverbinding hebben dan is die bedoeld voor solid kabel.



Conclusie van deze zinloze zoektocht is dat als je nu de mogelijkheid hebt om het goed te doen dat ook moet doen. Je zal dus een doos solid kabel moeten kopen. Je zal er geen spijt van krijgen. En voor de patchkabels ga je niet zelf lopen prutsen maar koop je kant en klaar.

[Jürgen]

Bedankt allen voor de input.

De afstand die ik moet overbruggen is circa 22m en daar heb ik nog voldoende afgeschermde König UTP kabel liggen dus die wil ik wel gebruiken.

Een complete patchkabel met plug krijg ik niet door de buis getrokken dus moet ik de kabel zonder pluggen er doorheentrekken.

Het vastknijpen van de pluggen is geen probleem, heb ik wel eerder gedaan.



Ik denk dat ik de UTP kabel vanuit de inbouwdoos via een gootje maar gelijk doortrek naar de gewenste plaats op mijn bureau en dan een RJ45 plug bevestig.

De inbouwdoos sluit ik dan af met een blinde plaat.



Anders had ik vanaf de inbouwdoos een patchkabel via een gootje naar mijn bureau moeten leggen dus feitelijk hetzelfde maar iets goedkoper en wellicht minder omslachtig.



Eerlijk gezegd dacht ik dat ik enige tijd geleden een op- / of inbouwdoos had gezien met losse RJ45 female pluggen waarbij de kabel met een tang kan worden gemonteerd en de plug dan in de doos geschoven wordt maar waarschijnlijk vergis ik mij.

19 november 2016 aangepast door Jürgen

[bellejt]

ik heb ooit rj45 inbouwdozen gezien waar soepele draad in kon omdat het draaikontakten waren.Weet echter niet meer of ze nog bestaan en van welk merk ze waren.

[Tonskidutch]

als je de hele cat6 met mantel en die 8 draadjes in de afgeschermde behuizing wilt krijgen moet je de ruimte hebben



dan is een opbouwdoos veel prettiger werken i.v.m. de kabellengte die je als overmaat nodig hebt om te kunnen in en uitbouwen

hier een voorbeeld met cat5

[dutchandrew]

Met een panduit utp jack zonder gereedschap af te monteren is het een kwestie van je draden op de juiste positie inleggen en de behuizing vast klikken.

Dan  de utp jack in de draagring plaatsen en het kapje er op schroeven.
