TRIAX 140 cm prime schotel met meerder LNB's mogelijk ?

[omerti]

Ik ben al jaren in het bezit van een Triax 140 cm prime schotel met motor erop.

Alles werkt perfect maar het steeds laten draaien van de motor begin ik vervelend te vinden. Ik stuur die handmatig met een afzonderlijke stuureenheid, dus niet via een disecq motor.

Om die reden zou ik deze prime schotel met één LNB graag uitrusten met 3 bijkomende LNB's zodat ik Astra 1 - 2 - 3 én hotbird kan ontvangen zonder dat er gedraaid moet worden.

In het midden zou ik de vaste LNB naar Astra 23.2 laten kijken en de anderen met beugels bijkomend vastmaken.



Vraag is nu: heeft er iemand ervaring hiermee en zeker is er iemand die me foto's kan bezorgen van zijn opstelling ?

Ik ben benieuwd en alvast dank.



PS: plaatsen van een disecq motor is voor mij eveneens geen optie om reden dat ik dan "een tijdje" geen beeld heb tijdens de verplaatsing van de schotel.

[ceesv]

Een extra LNB wordt wel gedaan, maar 3 extra lnb's, ga je dan je schotel niet te veel bedekken?

[Mojo]

Waarom niet een schotel bijplaatsen voor Astra 1, 2 en 3?

[omerti]

^{Ook daar had ik al aan gedacht. Is zeker een optie maar zou het liever houden met één schotel in de tuin.}

[smetje limb.BE]

omerti dat kan wel gaan

als je natuurlijk de lnb"s op de juiste plaats zet

ik heb nog geen tijd gehad voor mijne 1.50 prime uit te breiden

27 november 2016 aangepast door smetje limb.BE

[smetje limb.BE]

zet anders eens een afbeelding van jou schotel gelijk ze nu is

[omerti]

omerti dat kan wel gaan

als je natuurlijk de lnb"s op de juiste plaats zet

ik heb nog geen tijd gehad voor mijne 1.50 prime uit te breiden



omerti dat kan wel gaan

als je natuurlijk de lnb"s op de juiste plaats zet

ik heb nog geen tijd gehad voor mijne 1.50 prime uit te breiden

A zie hier, een bekende ;-) Ik ben benieuwd naar uw (toekomstige) opstellingen.

[smetje limb.BE]

neem hier ook al eens een kijkje omerti

https://www.sat4all.com/forums/topic/337460-lnb-vraag-in-turkije/

[Sprietje]

Dat gaat niet lukken denk ik omdat de satellieten te dicht bij elkaar staan.
Wat is de f/D-verhouding van die schotel?
Geef anders eens even op hoe ver de voorzijde van de scalarringen van de schotel af staan.

[smetje limb.BE]

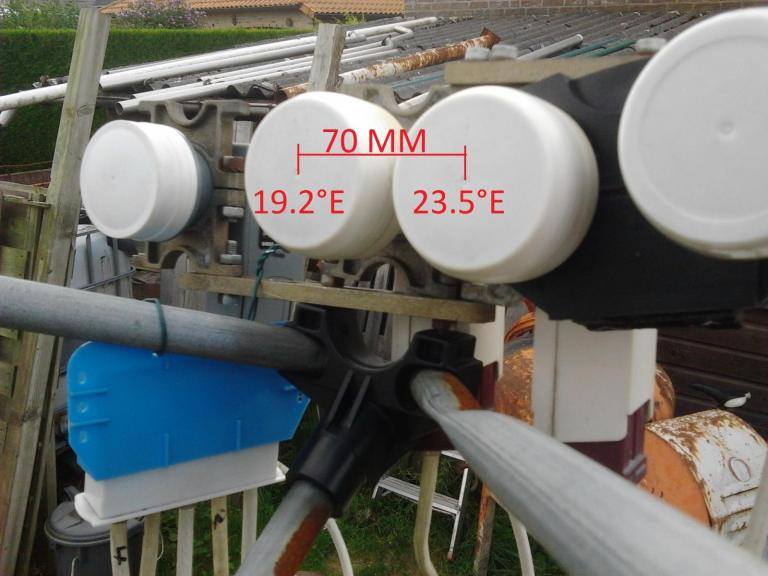

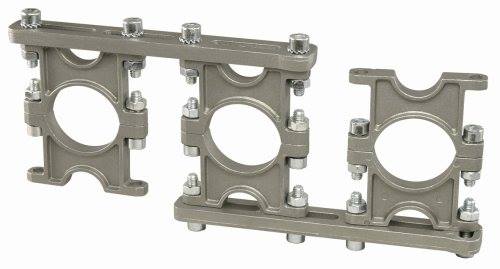

dit is van mijn channel master 120m

zo zou het al kunnen gaan werken met wat aanpassingen

[omerti]

Sprietje schreef op 27 Nov 2016 - 21:35:

Dat gaat niet lukken denk ik omdat de satellieten te dicht bij elkaar staan.

Wat is de f/D-verhouding van die schotel?

Geef anders eens even op hoe ver de voorzijde van de scalarringen van de schotel af staan.

Nu wordt het voor mij wel technisch hoor ;-)

F/D verhouding van die schotel ken ik niet en ik vermoed dat je wil weten hoe ver de lnb van de schotel zelf staat ?

Bij schatting een 20-tal cm.

Vraag bij start van dit topic was in feite of er leden  zijn die ervaring hebben met meerdere lnb's op een grote prime schotel én of er eventueel foto's van waren.



smetje limb.BE schreef op 27 Nov 2016 - 21:40:

dit is van mijn channel master 120m

zo zou het al kunnen gaan werken met wat aanpassingen



Bedankt, dit bedoelde ik dus.

Indien het werkt op een Chanel Master moet het ook, mits het nodige zoeken én aanpassen mogelijk zijn met een 140 cm Triax prime.

Ik denk er dus nog effe over na en ga in de lente kijken wat ik ervan kan terecht brengen.

Thanks.

[Sprietje]

Smetje, die Channelmaster is een offset schotel en die heeft een f/D van rond de 0,6. Een primefocus schotel heeft een f/D van rond de 0,3.
Dan komen de lnb's twee maal zo dicht bij elkaar te staan. Dat gaat niet lukken.
Ook is de scalarring van een primefocus schotel veel groter.

En beste omerti, 20cm kan nooit. Zou je het eens precies op willen meten.

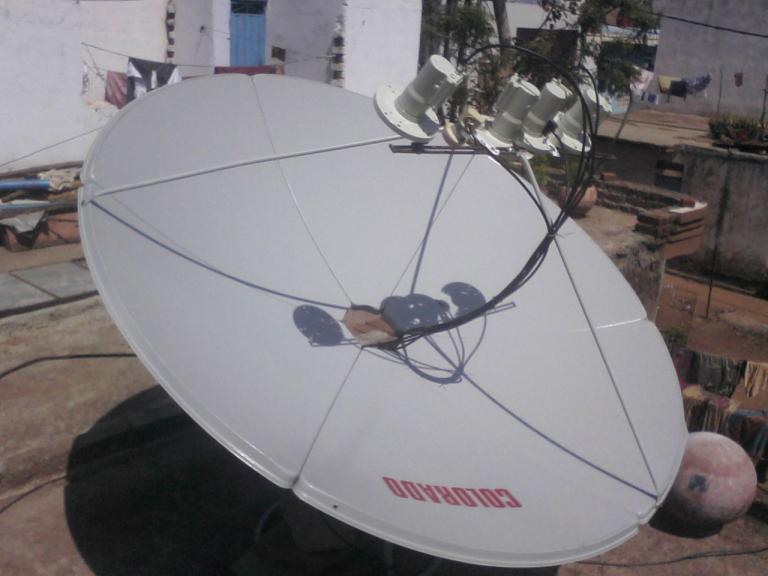

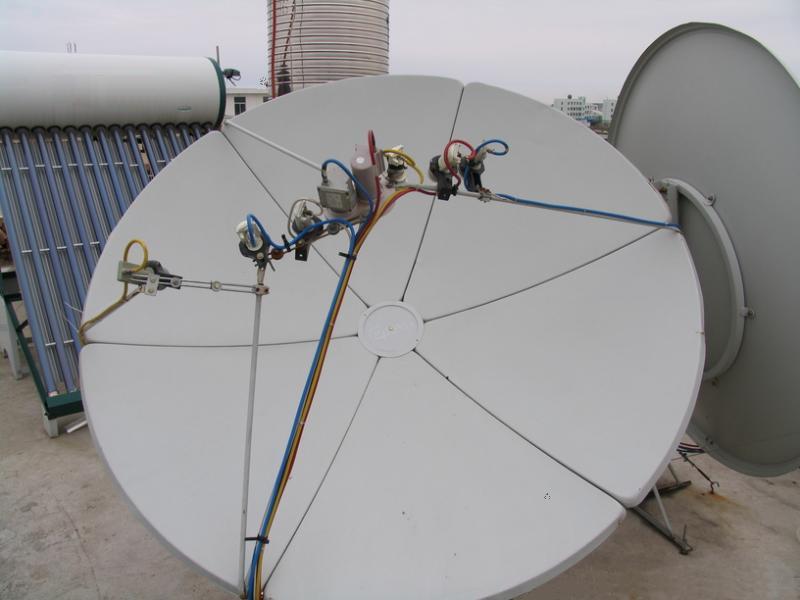

Hier een primefocus schotel met 5 lnb's en 8 kan ook nog.


27 november 2016 aangepast door Sprietje

[omerti]

Ik ga het morgen eens opmeten en plaats het dan.

[ceesv]

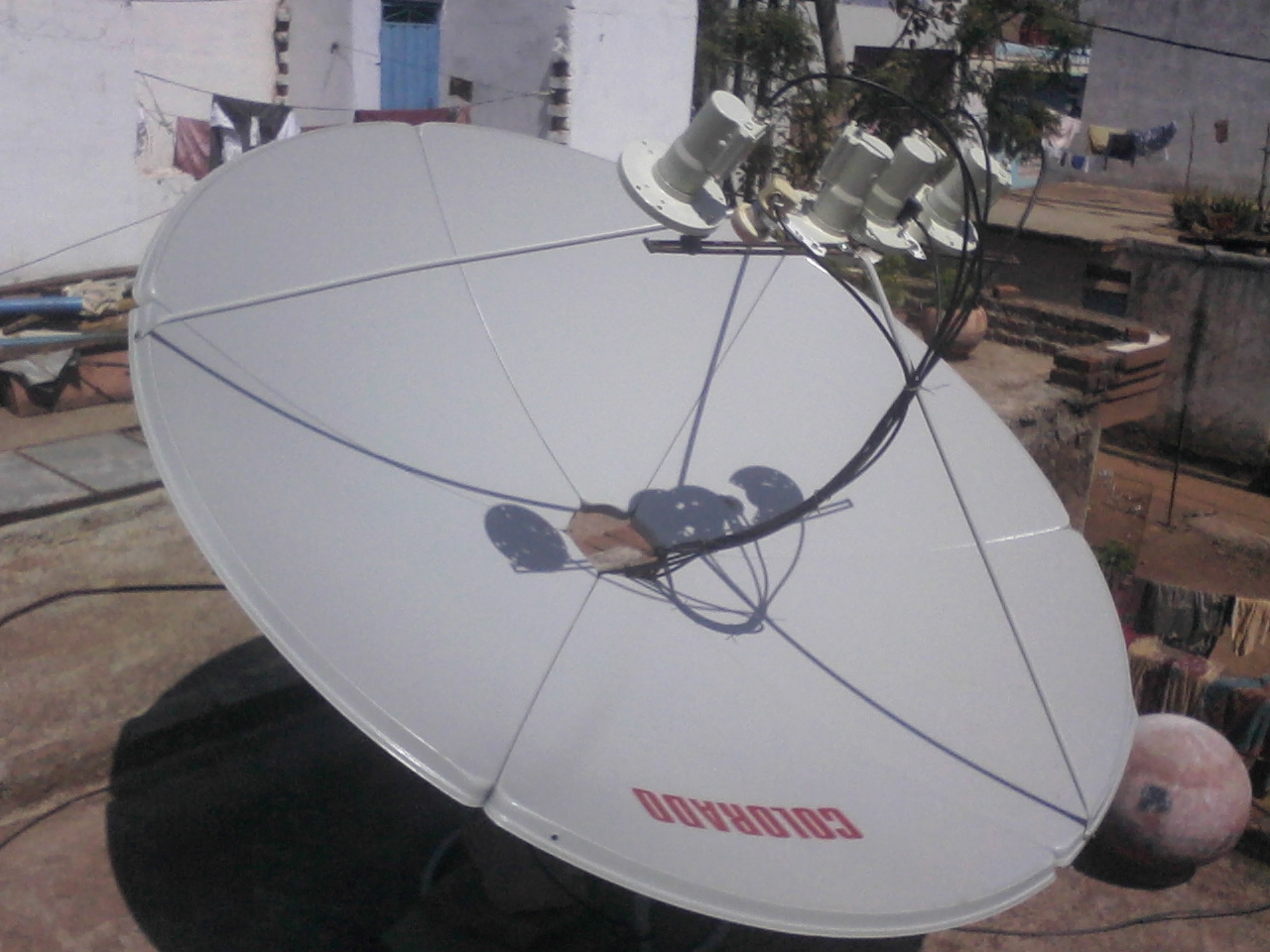

Wanneer ik zo naar de schaduw kijk, ga je niet met elke extra lnb de schotel afdekken?

Hoeveel signaal verlies ontstaat hierdoor?

[Sprietje]

Het bedekkingspercentage van de schotel blijft beperkt maar je moet wel bedenken dat een lnb precies in het midden van de schotel 10dB meer signaalopbrengst geeft dan aan de rand van de schotel.
Maar dat zal geen probleem opleveren voor de Hotbird en de Astra 19,2, 23,5 en 28,2. Die zijn toch sterk genoeg met een schotel van 140cm.

Het probleem is dat voor deze vier satellieten de lnb's zo dicht bij elkaar moeten staan bij een primefocus schotel. Hoe dicht, dat kan ik pas uitrekenen als ik weet hoe ver de voorzijde van de lnb van de schotel af staat.
