Welke van deze 2 schotels voor Astra 1 & 2

[satencom]

Misschien is dit wel een oplossing

10 december 2016 aangepast door satencom

[Sprietje]

De afstandsberekening geldt ook voor een Visiosat Bisat.

Bij een multifocusschotel waarvan de lnb's niet erg ver uit het midden staan, kunnen als ze evenwijdig aan elkaar staan niet buiten de schotel kijken omdat de schotel veel breder is dan de kijkhoek van de lnb.
Je moet de lnb al een flink eind van de lnb-arm af zetten om hem buiten de schotel te laten kijken.
Een Visiosat Bisat is 17% breder dan die hoog is, een normale offsetschotel is 10% smaller dan die hoog is.


[FtoA]

Beste mensen, het kost mij nogal wat moeite om deze theorie te volgen.

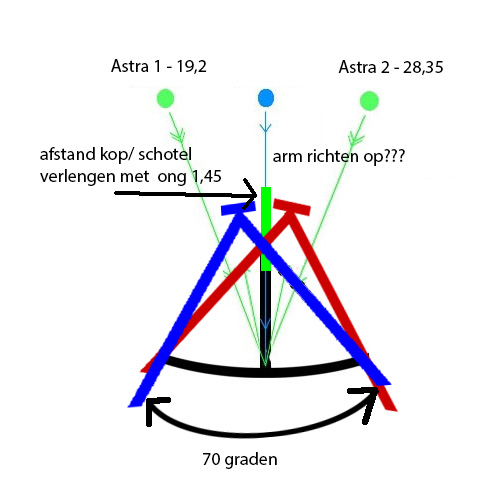

Ik heb een tekening gemaakt met wat ik heb begrepen uit de teksten.

Ik ben er nog niet uit, zoals jullie zullen begrijpen.

[Sprietje]

Nee, waar is ergens geschreven dat je de afstand kop/schotel met ongeveer 1,45 moet verlengen.
Dat kan helemaal niet want de brandpuntafstand van de schotel kun je niet veranderen.
Maar als het allemaal zo moeilijk voor je is, waarom koop je dan niet gewoon voor €25,- een originele beugel?


[FtoA]

#14

"De nieuwe afstand moet dus 9,15:6,2=1,47 maal groter zijn dan  met de beugel voor de Hotbird en Astra 19,2.
Meet de afstand aan de voorzijde van de lnb ongeveer 15mm achter de kap hart op hart."



Dat maak ik hier uit op.  En: "kap" lees ik als schotel.

10 december 2016 aangepast door FtoA

[Sprietje]

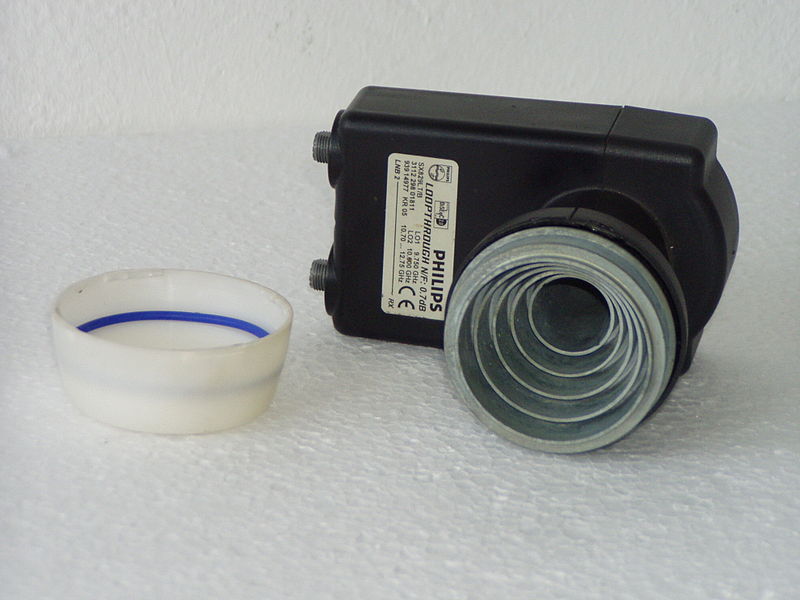

De kap van de lnb, zie de witte kap links op de bijlage die daar van de feedhorn verwijderd is.

[trust]

#14

"De nieuwe afstand moet dus 9,15:6,2=1,47 maal groter zijn dan  met de beugel voor de Hotbird en Astra 19,2.

Meet de afstand aan de voorzijde van de lnb ongeveer 15mm achter de kap hart op hart."



Dat maak ik hier uit op.  En: "kap" lees ik als schotel.

Het gaat over de afstand tussen de 19.2 en 28.5 lnb

[a33]

Beste FtoA,

Ik hoop dat het nu duidelijk geworden is welke afstand we bedoelden.



Nog wel even een vraag:

Ik hoop dat je in je tekening bij bericht #18 bedoelt dat (met de schotel van bovenaf gezien) de linker LNB (de blauwe) voor de 19oost is, en de rechter LNB (de rode) voor 28oost?

In je tekening lijkt het alsof je de satelliet Astra 1 links op de tekening hebt gezet, en de satelliet Astra 2 rechts op de tekening; dat klopt natuurlijk niet op het noordelijk halfrond. 28oost is immers oostelijker dan 19oost.



groet,

A33

[FtoA]

Beste mannen,
bedankt voor jullie geduld en voortgaande hulp!
Het is niet makkelijk om dingen per toetsenbord uit te leggen, wat in real-life snel gezegd is.

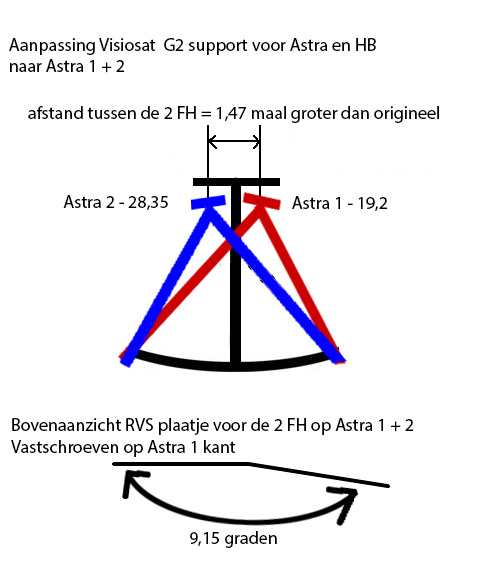

Ik heb de tekening aangepast. De originele afstand tussen de 2 Feed Horns moet dus 1,47 groter worden.
Maar welke FH gebruik ik als ijkpunt, of dienen ze beiden verschoven te worden?

Ik vouw een rvs plaatje onder een hoek van 19,2 graden en schroef ik waar de Astra 1 FH komt

De arm richt ik uit op 19 en 28 = 23.5 graden?

12 december 2016 aangepast door FtoA

[a33]

Dingen (kort) uitleggen in alleen maar woorden is inderdaad soms lastig...



De afstand is nu dus helder; kun je nu uitrekenen.



Zo'n extra plaatje hoeft niet. Mijn voorstel in bericht #13 beschreef hoe je het zonder kan doen; is wellicht makkelijk uit te voeren maar wellicht met gevaar van verschuiven van de tweede LNB.

Met een (gebogen) plaatje kan je wellicht de afstand makkelijker fixeren, maar is de bevestiging aan de oorspronkelijke G2beugel wellicht lastiger.

Kijk maar wat je het beste lijkt.



De arm moet inderdaad ergens tussen de satellieten 19 en 28oost gericht worden. Kijk maar op Dishpointer.nl



Het hoogteverschil van de twee houders kun je ook globaal uitrekenen: Kijk naar je berekende afstand tussen de LNBs op je visiosat schotel, en op dishpointer naar het azimuthverschil in graden tussen 19 en 28 voor jouw locatie.

Als je dan op dishpointer kijkt naar het elevatieverschil in graden voor 19 en 28 oost, kun je vervolgens in dezelfde verhouding ook de ´afstand in hoogte´ tussen de twee houders bepalen.



En dan nog wat finetunen, natuurlijk..... Succes!



Groet,

A33

[Sprietje]

Beste FtoA

Bedenk dat de lnb van de Astra 19,2 ook lager moet staan dan die van de Astra 28,35. Hoeveel kan ik pas aangeven als ik weet in welke plaats de schotel staat. Coördinaten tot op twee cijfers achter de komma is ruim voldoende.
