terminatie

[fredwvdb]

natuurlijk kan dat niet. dat weet ik. maar Thaisat 5 is ook niet alles. weinig engelstalige zenders. dus die bigsat wil ik gaan gebruiken voor meerdere engelstalige satelliet uitzendingen

[Sprietje]

De elektrische weerstand van een coaxkabel kan van merk tot merk en type behoorlijk verschillen. Dit heeft te maken met verschillende factoren nl.:
- betreft het een ccs middenader of een koperen middendader
- de diameter van de middenader
- hoe dicht is de vlechtmantel uitgedrukt in percentage bedekking.
- is de vlechtmantel van koper of aluminium
- de dikte en hoeveelheid draadjes in de vlechtmantel

Bij een rotor is het aan te bevelen een coaxkabel te nemen met een lage elektrische weerstand zoals de Koka 9 TS. Die heeft maar 2,9 Ohm/100 meter. De Belden H125AL 5 Ohm/100 meter en de Koka F6 CCS maar liefst 13,8 Ohm/100 meter.


2 januari 2017 aangepast door Sprietje

[fredwvdb]

Sprietje:  ik zat meer te denken aan RG11 =  21 Ohm/km   ik vind koka een beetje huis tuin en keuken spul.  ik gebruik het overigens nu wel, maar in Thailand wil ik wat meer pro spul hebben.  maar bedankt voor je bericht

2 januari 2017 aangepast door fredwvdb

[Sprietje]

Oh..., met een diameter van 10,5mm? Dan zul je dat toch wel verloopkabels moeten gebruiken.



En 2,1 Ohm/km weerstand kan nooit. Een massief koperen draad van 3,3mm diameter heeft een weerstand van 2,1 Ohm/km. Dat is veel dikker dan de middenader van een RG11 die maar 1,63mm is en dan reken je de mantelweerstand nog niet mee.
Dus geen fabels gaan vertellen.


2 januari 2017 aangepast door Sprietje

[fredwvdb]

ehh nee... goeie stekkers RG11 compressie connectoren

[Sprietje]

Het gaat je niet om de aansluitingen maar om de buigradius. De minimum buigradius ligt zo ongeveer op 12,5cm, dat is een buig diameter van 25cm (specificatie van Belden). Wil je die op je ontvanger aansluiten?

2 januari 2017 aangepast door Sprietje

[fredwvdb]

ik kom uit  op

10x de diameter= 10,3mm = 10,3cm voor soepel

20x  ,,       ,,          10,3mm = 20,6cm voor massief

persoonlijk werk ik liever met soepele kern ivm skin-effect.

of zeg ik nu wat heel doms?

2 januari 2017 aangepast door fredwvdb

[ceesv]

Op die frequentie, 900 - 2100 MHz. heeft het gebruik van meeraderige kernen geen effect meer, alle aders worden als een grote ader gezien.

[fredwvdb]

dat weet ik ceesv, maar de omtrek van de doorsnede is wel groter, dus een mindere weerstand.

helaas zijn bij dat soort kabeltjes de kernaders niet geïsoleerd van elkaar.

dat zou de ultieme kabel wezen.

[fredwvdb]

sorry sprietje... was een foutje van mij.... had t al gecorrigeerd naar 21 ohm.

en Thaicom 5 natuurlijk i.p.v. Thaisat 5

2 januari 2017 aangepast door fredwvdb

[ceesv]

RG 11 heeft inderdaad iets betere specificaties.



RG 11, 9 Ohm/km, 14 dB/100 meter (750 MHz.)





https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&ved=0ahUKEwi7_pCMtaTRAhXWYFAKHbeID0cQFggfMAA&url=http%3A%2F%2Fwww.belden.com%2Ftechdatas%2Fenglish%2F8233.pdf&usg=AFQjCNGgj6fn98_rC6Rk6WmhSor9sqL-0A&cad=rja



Koka, 18 Ohm per km. 18dB/100 meter (860 MHz.)





https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=5&ved=0ahUKEwi-l-7ataTRAhVKcVAKHZZHBT4QFgg0MAQ&url=http%3A%2F%2Fwww.hirschmann-multimedia.nl%2Fportals%2F0%2Fdocs%2Fproductspecs%2Fkoka799(nl-k).pdf&usg=AFQjCNFwDEVjgzyE9APoEYTIbAHjaisMog&cad=rja

[fredwvdb]

buigradius bij Belden is 12,7 cm is zelfs minder, maar ik ben niet echt gecharmeerd van Belden.



ik weet eigenlijk niet voor welke RG die koka staat... maar ik wel eens de uitgebreide specs. gelezen. De RG11 had wat mij betreft betere specs. trouwens... kan ik foto's cq bestandjes op deze website zetten? of alleen URL's ?

2 januari 2017 aangepast door fredwvdb

[ceesv]

Ja, je kan foto's plaatsen.



Klik op "gebruik volledige editor" naast bericht plaatsen.

[fredwvdb]

aan Hirschmann:

Beste Lezer,

allereerst de beste wensen.

een vraagje over koka kabel:

heeft deze coax ook een "RG" of een "Cellflex" o.i.d. maat aanduiding?

met vriendelijke groet,

Fred.

antwoord:

Onze KOKA 9TS kabel en KOKA 799 kabel zijn kabels van het type Coax 9. De specs ervan vallen binnen de brede definitie van de RG6 kabel, maar onze kabelspecs zijn veel beter dan het minimum van RG6.



aan Inverto:

dear reader,

some days ago I got my Inverto quad LNB.

now I have a question, and I couldn't not find the right answer by the Internet.

it's about termination of the outputs of the (2) channels, witch I don't use yet.

I did not found a scematic of (any) QUAD lnb.

soI am not sure if, I have to terminate the unused outputs.

I am afraid that when I don't terminate the unused outputs, the used outputs will be infuenced by them.

in case I need to terminate those unused outputs, I better can use DC blockers insted of end-resistors?

in case I don't need to terminate the unused outputs, can I use DC blockers anyway, only to close them up for moisture?

I will be very grateful for your reply.

happy NY

greetz from the Netherlands

Fred

antwoord:

Dear Mr. van den Berg,

there is no need to put a termination on the unused outputs.

If you want to close the unused outputs, you can use a DC-blocker as well.

Best Regards/Mit freundlichen Grüßen,

Inverto Support



ik had gehoopt op een wat meer diepgang antwoord, maar ik moet het er maar mee doen.

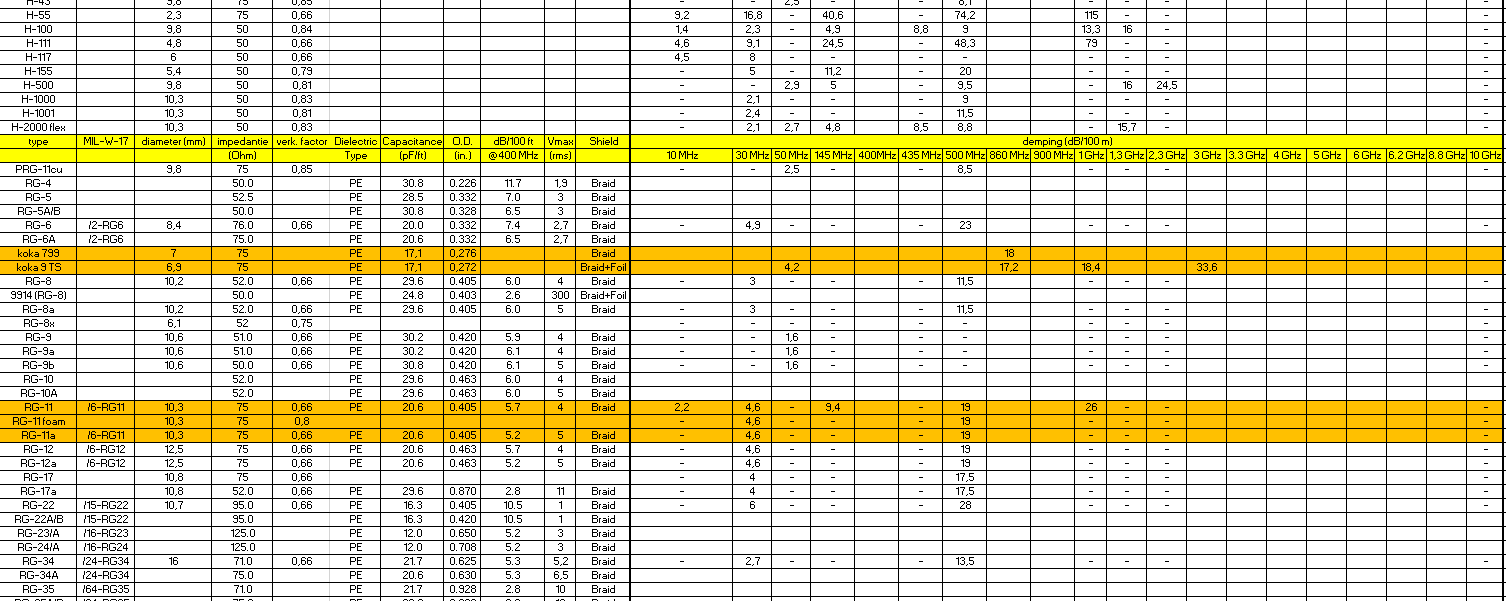

bijgaand een foto van RG waarden. helaas kan ik geen andere dingen sturen zoals een *.xlsx bestand.



aan ceesv: je hebt gelijk dus met de terminatie van de LNB. maar ik weet iig dus nu dat ik deze kan afsluiten met een DC blocker

some measurements.bmp

5 januari 2017 aangepast door fredwvdb
