Twin 4-feed van M7

[ALFRED]

Goedendag beste leden,

Onlangs heeft een technicus van Telesat een LNB Twin 4-feed voor 9°E, 13°E, 19.2°, 23.5 voor schotels van 80cm geplaatst op mijn Triax 78.

Mijn locatie is Lat.50,68° en Long.4,20°.

Tussen Astra 23.5 en Astra 19.2 hebben wij hier een hoek van 5,30°.

En tussen Astra 19.2 en Hotbird 13 een hoek van 7,76°.



Kan deze LNB gebruikt worden op locatie Lat.38,38° en Long.-0.50°?.

Wij hebben daar tussen Astra 23.5 en Astra 19.2 en hoek van 5,67°.

En tussen Astra 19.2 en Hotbird en hoek van 8,83°.



Heeft iemand daar ervaring mee?.

Alvast bedankt voor jullie réactie.





[Sprietje]

Beste Alfred

Het gaat dus om deze 4-feed lnb: http://www.inverto.tv/products/product.php?id=345
Om die op een Triax 78 te plaatsen, is nu niet direct zo'n geweldig idee want een Triax 78 is maar een 70cm-schotel. De twee buitenste satellieten zullen dus niet echt geweldig doorkomen.
Kun je de signaalkwaliteit eens doorgeven van de 4 afzonderlijke satellieten van een paar bekende zenders?
Ik heb het volgende voor je uitgerekend:
Op locatie  Lat.50,68° en Long.4,20° is de ontvangsthoek tussen de 9e en 23,5e  15,86° azimuth.
Op locatie Lat.38,38° en Long.-0.50° is de ontvangsthoek tussen de 9e en 23,5e  16,23° azimuth.
De signalen vallen daar dus 2,3% verder uit elkaar dan je huidige locatie.
Daar hoef je je geen zorgen over maken.
Wel zal de schuinstand van de quad-lnb anders ingesteld moeten worden.
Op je huidige locatie moet dat 9,5 graden zijn en op de locatie in Spanje 19.5 graden.


[ALFRED]

Goedendag Sprietje,

De waarden sterkte/qualiteit  zijn afgelezen op de ontvanger SAB TITAN HD 3606.



9E -12.034 / V / 27500 => 90% - +/-60%. (niet stabiel ).

13E- 10930 / H / 30000 => 89% - 70%.

19.2E - 11494 / H / 22000 => 88% - 85%.

23.5E - 11856 / V / 29900 => 90% - 78%.

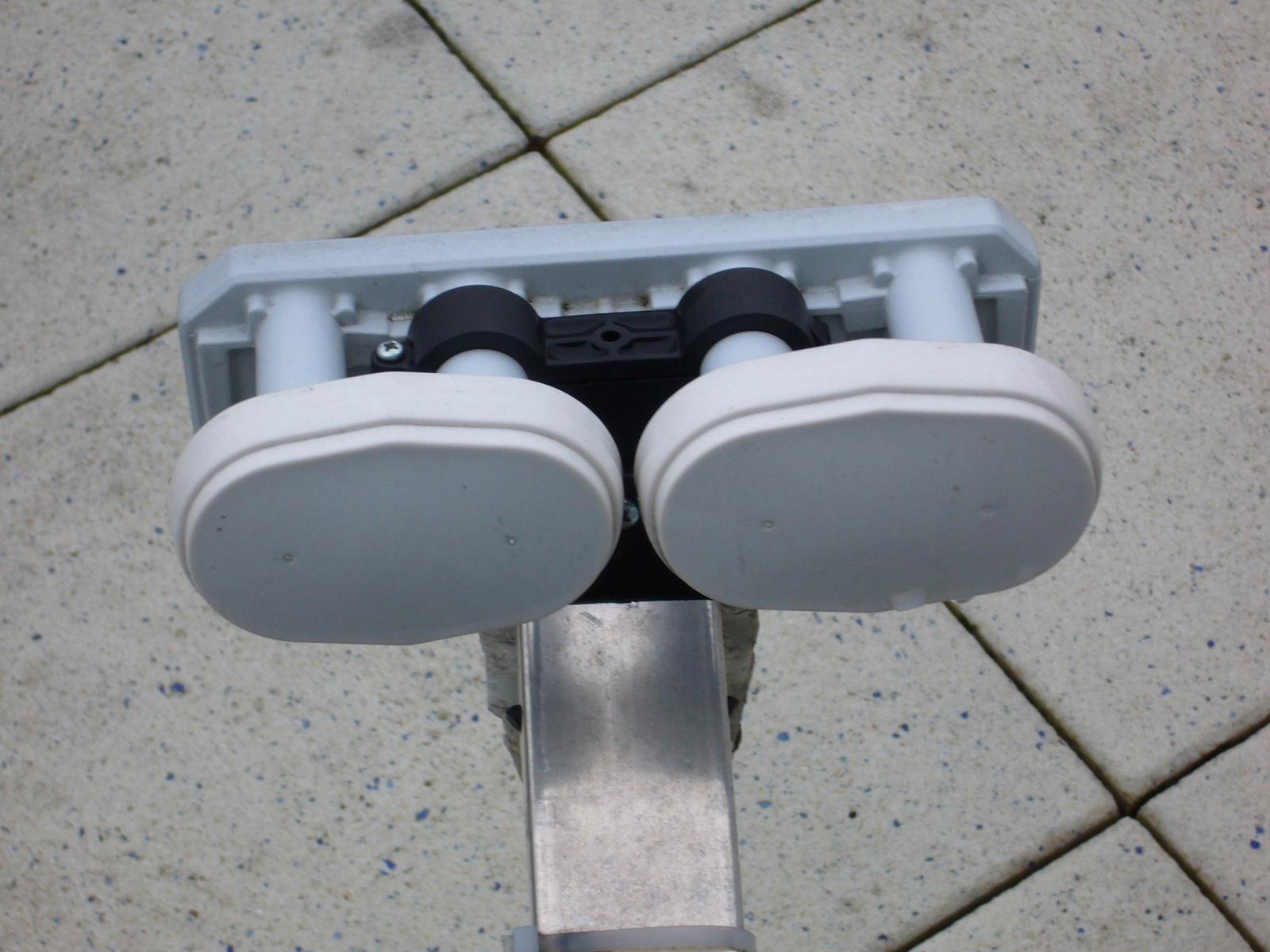

Zoals U kunt zien op de bijlage staat de LNB niet schuin maar waterpas.

De originele LNB was een duo van TVV.

De schotel had ik uitgericht op een fictive satelliet tussen 19.2° en 13,0°.

De technieker heeft de nieuwe LNB geplaatst en niet het azimut gewijzigd.

Hij had een nieuwe Triax 78 mee, maar heeft de bestaande gebruikt.

Mvg.

[Sprietje]

Tja wat een gepruts.
Dat kan natuurlijk nooit goed gaan.
De quad-feed-lnb moet toch echt 9,5 graden schuin staan om een goede ontvangst te hebben op de  9e en 23,5e.
Ik ken de speciale lnb-houder voor die quad-feed lnb niet maar het lijkt me dat die niet schuin in te stellen is.

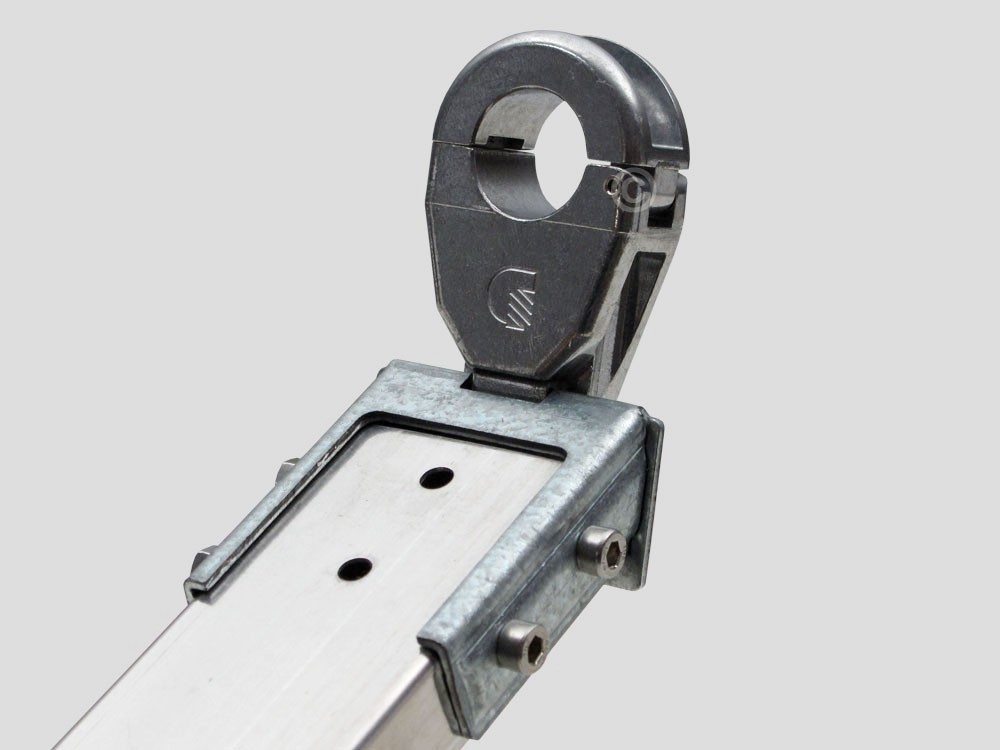

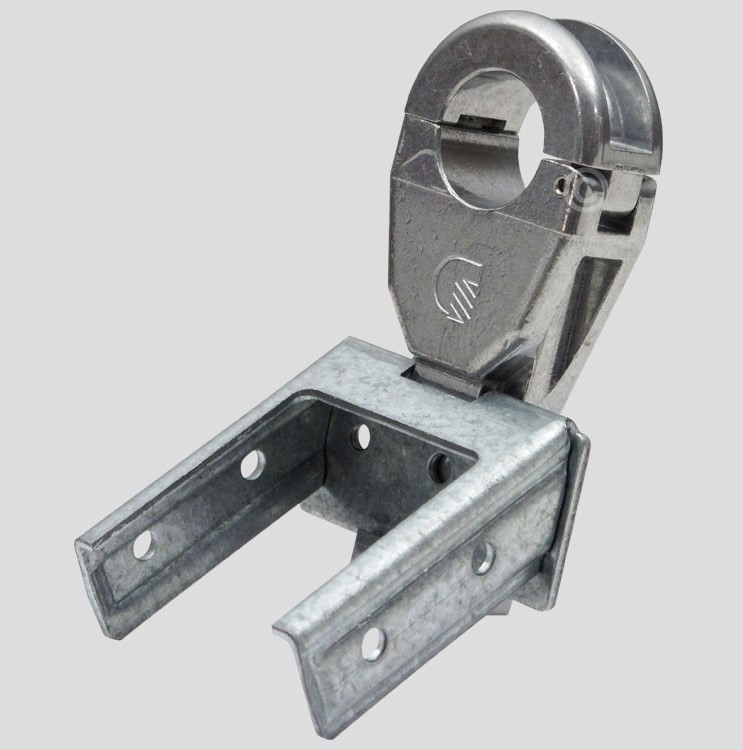

Volgens mij kun je het beste een 23mm Aluminium lnb-klem van Gibertini nemen en dan het monoblock gewoon aan één golfpijp vast zetten.


[Sprietje]

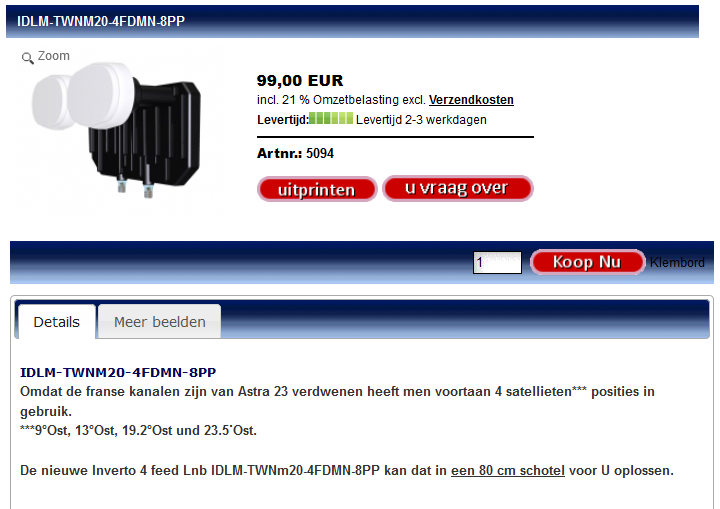

Ik had al eens vaker gekeken waar deze quad-feed-lnb te koop was maar dan vind je bitter weinig op internet. Helemaal niets in Duitsland maar wel 1 shop in België. Hij kost daar €99,-


5 februari 2017 aangepast door Sprietje
