reparatie voeding 10 amp AFX-2793

[bellejt]

THX , met deze info kan ik al aan het werk.De stofresten zijn van de ontplofte capacitor.Zal alvast beginnen met die zener eens te kontroleren.

Zal mss eens waar de draden heen gaan noteren.Zal wel voor komend weekeinde zijn.is niet dringend wantheb een vervangvoeding gekocht met regelbaar 0-60 V  en 6 amp uitgang.

Wil deze terug herstellen om kennis wat op te fleuren en als vaste voeding voor een camping koelbox te gebruiken want ze heeft 10 amp uitgang.

[ceesv]

10 Amp continu?



Een koelbox kan betekenen dat je voeding extra koeling nodig heeft!

[bellejt]

neehoor werkte perfekt voor jaren.Plotseling is de voeding overleden bij aan uitzetten en de laatste tijd diende ze om een batterijlader van robbe aan te sturen voor de telegeleide boten.

[bellejt]

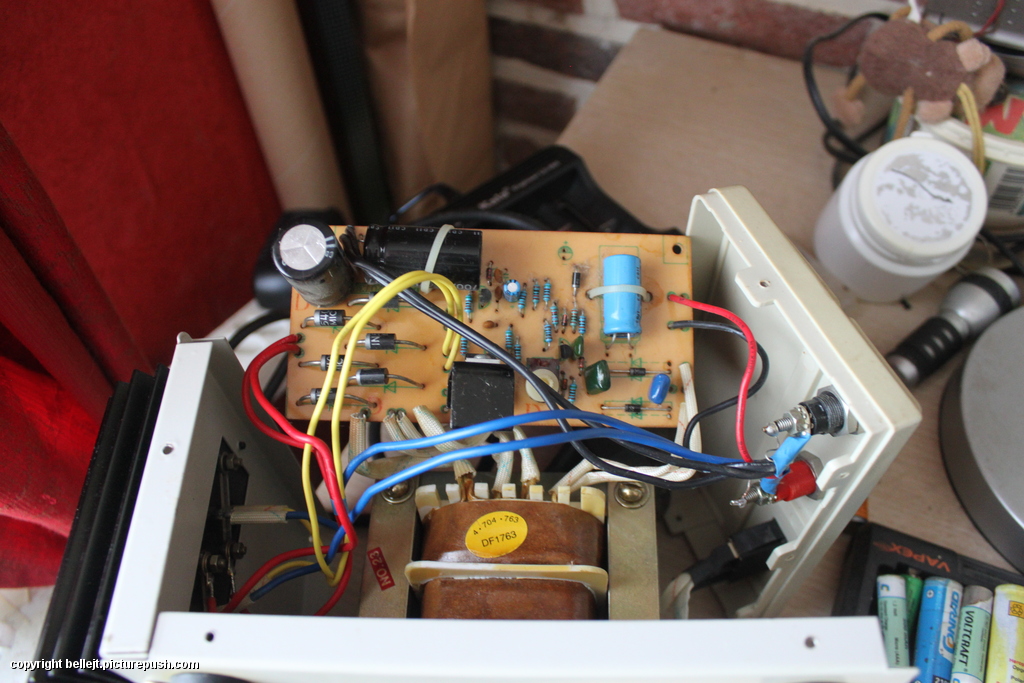

en ontbrekende foto : het open plaatsje bovenaan is van de ontplofte condensator.



[Dreifus]

Kijk, die foto geeft in combi met de eerdere foto's geeft een beter inzicht.



Links is nu de dubbele eindtransistor op de koeling te zien,

Spanning (+) er naar toe met de rode draden vanaf de diodes links op de printplaat.

Uitgaande spanning van de transistoren naar de uitgang via de blauwe draden.

Sturing voor de beide via de gele draden vanaf de print.



Probeer eens of de voeding wel normaal werkt indien je maar een van de twee eindtransistoren hebt aangesloten.

M.a.w. 1 rode draad losnemen bij de print en eventueel de bijbehorende gele draad.

Zo kun je bepalen of 1 transistor doorgegaan is en dus de volle inkomende voeding doorzet naar de uitgang zonder

dat de regeling van invloed is.



J-W.

10 april 2017 aangepast door Dreifus

[henkvd1]

Deze voeding bestaat eigenlijk uit 2 delen



De hoofd wikkelingen worden gelijkgericht door 3 diodes parallel per fase, het gelijkgerichte deel de plus gaat via de rode draden naar de eindtransistors



De basissen van de 2 eindtransistors, wordt gevoed door het 2e deel van de voeding, de hulpwikkeling wordt gelijkgericht en zorgt voor de regelspanning van de bassisen van de eindtransistoren, deze moet 0.6 V lager zijn dan de gewenste uitgangsspanning.



gele draden losnemen en het 2e gedeelte van de voeding checken of je deze op ca 13.2 Volt kan krijgen dan de eindtransistors doormeten

10 april 2017 aangepast door henkvd1

[ceesv]

Ik zie ook nog een rode en zwarte draad naar de aansluit klemmen gaan, terugregeling voor de stabilisatie?

[henkvd1]

de zwarte creëert in ieder geval een massa, zie dat de hulpwikkeling beide diodes dezelfde kant op staan,  de plus voor terugkoppeling.

10 april 2017 aangepast door henkvd1

[Steve]

heb je er wel een 2SD313 ingezet ??

[bellejt]

ja

[Steve]

CSI1862.pdflijkt het iets op deze voeding ??

[Dreifus]

Komt zo te zien een aardig eind in de richting qua gebruikte componenten, maar is anders van opbouw.

In dit schema is er een relais opgenomen voor overspanningsbeveiliging, die zie ik niet terug in de voeding van topicstarter.



De dubbelzijdige gelijkrichting van de trafo wisselspanning met de diodes is bij het origineel apart voor

het circuit van de eindtransistoren / zwaardere stroom circuit en daarnaast het regelcircuit wat zijn eigen spanning krijgt vanaf de trafo.



Qua principewerking is het wel bruikbaar lijkt me.

J-W.

[bellejt]

ff wat getest vandaag : eindtransistoren rode en gele draden afgekoppeld op de print en blijft 17 volt op uitgang staan.Een raadsel.

Over zenerdidodes staat volgens mij de juiste spanning.

16 april 2017 aangepast door bellejt

[ceesv]

Vanaf de middenpoot van de potmeter de spanning over de verschillende stuurtransistoren volgen en kijken waar het mis gaat.

[bellejt]

zonder schema wordt dat moeilijk.Denk dat het er eentje zal worden voor containerpark want eindtransistoren niet aangesloten en toch uitgangsspanning ?
