Hoek Triax Multi Block aan arm TDS88 schotel

[Alex1970]

Hallo,



Ik wil een Triax Multi Block LNB rail aan een TDS88 bevestigen.

Nu kan je de houder waar je de rail aan bevestigd en die weer op de arm van de schotel wordt geklikt, onder een bepaalde hoek in elkaar zetten, dit i.t.t. de houder van SAB die een vaste hoek heeft.

De meegeleverde montagehandleiding rept hier totaal niet over.

Ik kan me toch voorstellen dat die hoek ook nog uitmaakt, afhankelijk van het type schotel je hebt.

De LNB's komen dan dichterbij of verder af van de schotel te staan en dan ook lager respectievelijk hoger op de schotel gericht.



Nadat je die houder erop geklikt hebt kan je die hoek niet veranderen behalve door hem weer van de arm af te halen.



Weet iemand wat die hoek moet zijn?

[Sprietje]

Beste Alex

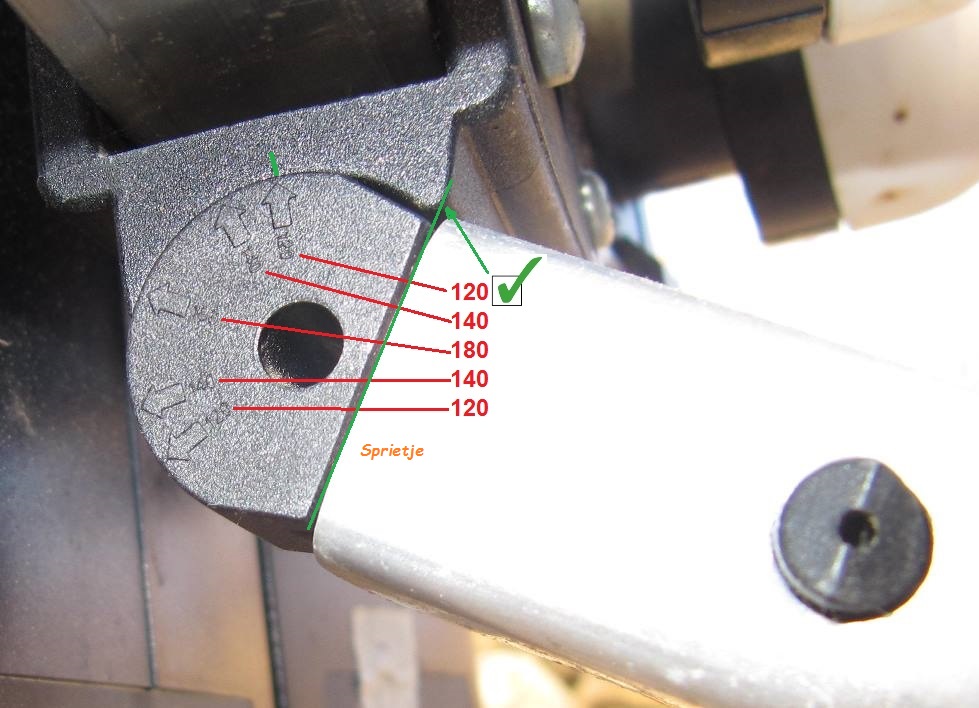

Er is maar één stand die klopt en dat is de 120° stand, zie bijlage.
Ik heb geen flauw idee waar die andere standen voor zijn want als je hem op 140° zet, kijken de lnb's over de schotel heen.
Jaren geleden heb ik het eens aan Triax/Hirschmann Nederland gevraagd en ook zijn wisten het niet.
Het is een veel te grove instelling om daar iet mee te kunnen doen.


[Alex1970]

Door de hoek af te meten op de single LNB houder kwam ik al op die 120 graden, dus hij stond al goed maar was benieuwd of dat ergens anders nog voor bedoeld was.
