selsat vlakantenne elevatie en skew

[san]

ik zit me de blubber te google maar kan het niet vinden hoe het nu zit met een vlaksantenne zijn de aantal grades dus de elevatie nu hetzelfde als bij een normale schotel in mij geval gaat het om de astra3 de 23.5e dus voor rtl4hd en zo bij een normale schotel is de elevatie voor astra3 ongeveer 27.9gr en de skew ongeveer 14.3 of is skew niet nodig heb hier de selsat h30d2+ ontvang de astra1 maar astra3 lukt niet.

[ceesv]

Elevatie en skew zijn hetzelfde.

[Sprietje]

Beste san

Een satelliet staat op een bepaalde elevatie t.o.v. de horizon. Die elevatie is overal anders omdat de aarde rond is.
In Nederland ligt dat ongeveer rond 28 graden voor de Astra 23,5.
Laten we daar nu eens vanuit gaan.
De normale schotels die we gebruiken zijn offset schotels, d.w.z. de signalen vallen niet recht op de schotel maar schuin van boven. Hoe schuin, is afhankelijk van de offset van de schotel. Voor de gangbare schotels varieert dat van 18 graden tot 38 graden. Een heel gangbare offset is 26 graden.

Stel nu dat je met een schotel met een offset van 26 graden de Astra 23,5 in Nederland wilt ontvangen, dan zal de schotel 28-26= 2 graden achterover moeten staan. Een vlakantenne ontvangt de signalen wel precies recht op het oppervlak en moet in Nederland dus 28 graden achterover gezet worden.
Nu hoef je je bij een offsetschotel niet druk te maken hoeveel de offset is want in de schaalverdeling voor de elevatie instelling is rekening gehouden met de offset van de schotel.

Bij een normale offsetschotel wordt meestal de skew van de lnb verdraaid om de signalen met de juiste polarisatie op de antennes te ontvangen.
Bij een vlakantenne kan dat niet en moet de gehele antenne schuin gezet worden. Daar is ook een schaalverdeling voor aanwezig bij de schotelbevestiging.

Nu schrijf je dat je voor de Astra 23,5 een skew nodig hebt van 14,3 graden. Dat is absoluut fout.

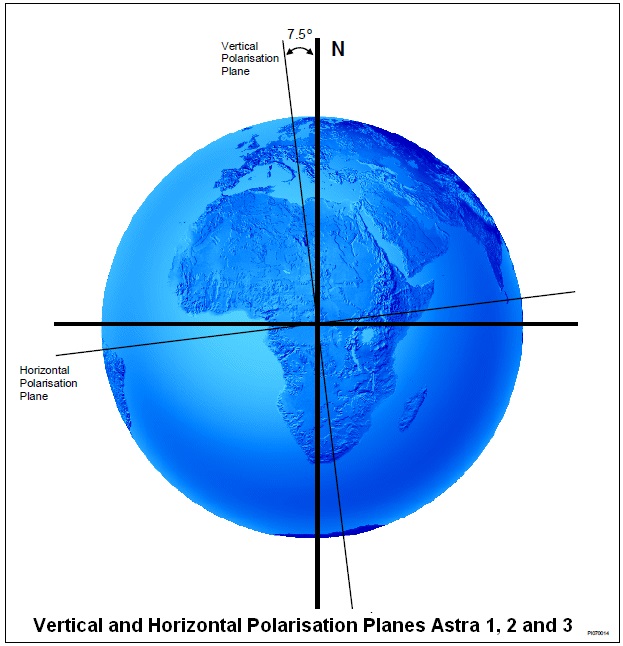

Vaak wordt er geen rekening gehouden dat de Astra 19,2e, 23,5e en 28,2e de polarisatie 7,5graad gedraaid uitzendt. Dat is gedaan zodat de skew minder schuin gezet hoeft te worden in West-Europa.

In het midden van het land (Utrecht), moet de skew voor de Astra 23,5e -6,3graden zijn.
Ik weet dus niet welke calculator jij gebruikt hebt maar die 14,3 graden skew klopt dus echt niet.


Uhh.... Cees?

22 mei 2017 aangepast door Sprietje

[ceesv]

Skew en elevatie van een offset en vlakantenne zijn hetzelfde, zo bedoelde ik het, de getallen die ts gaf zijn voor zijn rekening.

[Sprietje]

OK Cees, als een vlakantenne 28 graden achterover moet staan en een offsetschotel slechts 2 graden is dat hetzelfde. Een Wavefrontier T90 moet zelfs 10 graden voorover staan om de Astra 23,5 te ontvangen.

22 mei 2017 aangepast door Sprietje

[ceesv]

Sprietje schreef:



Nu hoef je je bij een offsetschotel niet druk te maken hoeveel de offset is want in de schaalverdeling voor de elevatie instelling is rekening gehouden met de offset van de schotel.



Maar je hebt gelijk, je kan mijn woorden verkeerd opvatten.

[Sprietje]

Beste San



Ik hoop wel dat je de Selfsat H30 in Nederland gebruikt en niet in Zuid-Europa want daar is het signaal veel te zwak voor die antenne.

Verder kun je met de Selfsat H30 slechts 1 satelliet gelijktijdig ontvangen. Als je goed signaal hebt op de Astra 19,2, zul je de antenne dus 4,7 graden naar het oosten moeten draaien en de elevatie 1 graad laten zakken.



Gebruik de zender Ocko op positie 237 van de CanalDigitaal zenderlijst. Die is heel makkelijk te ontvangen dus dat kan bijna niet missen.

[san]

verhaal is duidelijk het model schotel speelt een rol hoe ver de schotel achter over moet tenzij je bijvoorbeeld een normale schotel als triax gebruikt.

Overigens kom ik aan de elevation 27.9 die aan wordt gegeven uit o.a de app satellite director

bij skew geeft die dan -14.3 en bij azimuth 156.3

[Sprietje]

In welke plaats is dat?

[san]

rotterdam

[Sprietje]

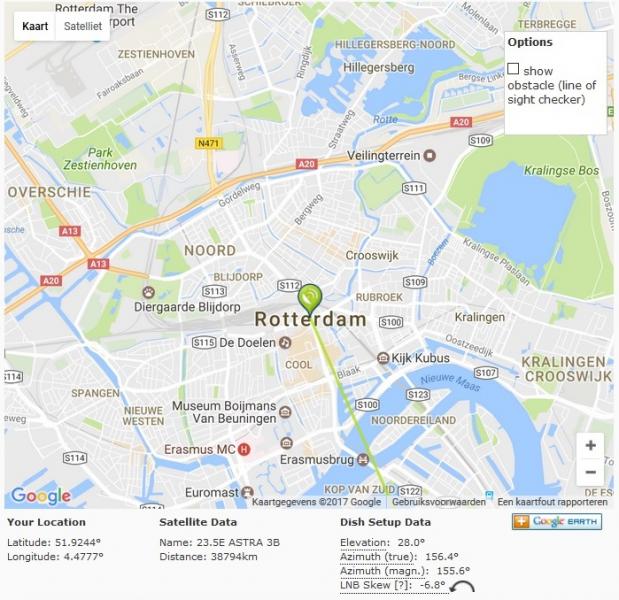

Dishpointer geeft wel de juiste gegevens, zie bijlage.
Elevatie 28°
Skew -6,8°
Azimuth magnetisch 155,6°


[sattv4iedereen]

Ik ontvang 23,5 ook niet. Is/was die niet te klein en heb je de hd50 niet nodig?

[Sprietje]

Hoewel de Selfsat H30D de kleinste van de serie Selfsat vlakantennes is, kun je daarmee in Nederland de Astra 23,5 gewoon mee ontvangen. Alleen met een harde regenbui laat hij het wel snel afweten.

Maar stem eerst eens af op de makkelijk te ontvangen zender Ocko op de Astra 23,5. Deze zit op positie 237 van de CanalDigitaal zenderlijst.

Als je nu eerst de elevatie en de skew van de Selfsat eens goed instelt, dan kan het bijna niet missen dat als je dan een beetje draait met de antenne, je die zender zo gevonden hebt.
Eenmaal in de juiste richting, kun je gewoon een Nederlandse zender gebruiken om de zaak te fijntunen, bijv. de fta-zender TV Drenthe.

Als de Selfsat al wat jaren oud is en veel in de zon heeft gestaan, kan het voorkomen dat de eerste reflecterende laag binnenin vergaan is waardoor de antenne nog maar een zwak signaal af geeft.


25 mei 2017 aangepast door Sprietje
