reparatie Soundbar met zeer vervormd geluid: Philips Gebruiksaanwijzing HTL4111B/12

[iemand]

Hallo,



deze soundbar zojuist binnengekregen met klacht zeer slecht geluid.

Helaas zit de afstandbediening er nog niet bij.



En inderdaad zacht en zeer vervormd geluid.

Volgens de specificaties zitten er 2*20 en 1*40 subwoofer in.

Koppelen met BleuTooth lukt wel, maar ook dan is afspelen net zo slecht.

De woofer kraakt heel erg en de 2 frontspeakers spelen zeer zacht de hogere tonen af.



De voeding geeft 18 volt over 3 pennen verdeeld.



Net dit type staat niet bij Steve op de server; wel de 4110 en 4115.

Qua uiterlijk lijkt dat er wel op.... dus ik heb alvast wat te lezen



Ik sta open voor tips....

28 mei 2017 aangepast door iemand

[iemand]

Kleine correctie ... de frontspeakers doen het goed, het is de subwoofer die zo enorm en vervormd kraakt (op de muziek)

Als je die even goed dempt met een doek, hoor je pas dat de frontspeakers het wel goed doen

[Steve]

schema

1738838.pdf

[Steve]

software

htl4111b_12_fus_nld.zip

[Steve]

info

htl4111b_12_pss_nldnl.zip

28 mei 2017 aangepast door Steve

[DeltaFM]

Kleine correctie ... de frontspeakers doen het goed, het is de subwoofer die zo enorm en vervormd kraakt (op de muziek)

Als je die even goed dempt met een doek, hoor je pas dat de frontspeakers het wel goed doen

Speaker niet 'gewoon' 'opgeblazen'?

[DeltaFM]

Hmm, specificatie gelezen, 120W RMS bij 30%THD, ding voldoet dus prima aan spec!



Man, man, met 30% THD wil zelf een dove kwartel er niet naar luisteren...

[iemand]

Da's inderdaad even een simpele test. Woofer speaker was zo los te schroeven aan de onderzijde.

Resultaat: Nee de speaker is niet defect.



Zal dus in de electronica moeten gaan meten waar het signaal wordt vervormd.



Dat wordt een slecht weer klusje....



Ondertussen al wel gezien dat de versterker IC STA399BWS bij Ali verkrijgbaar is in de variant BW (zonder S).



@DeltaFM

Wat bedoel je met 30% THD, dat zegt me even niks....

[iemand]

aha gevonden... vervorming. Ik neem aan bij max volume.

https://nl.m.wikipedia.org/wiki/Totale_harmonische_vervorming



kzou zeggen de vervorming is nu 100%, dus kan alleen maar beter worden.

Al ff getest zonder de sub-woofer speaker... en dat klink wel goed.

[iemand]

Maar besloten om de 36 pins eerst eens proberen te desolderen.

Na flink voorverhitten met 380 graden, want de onderkant van de chip is ook doorgesoldeerd, lukte het me om hem zowaar in 1 maal eraf te tillen.

Printsporen zien er goed uit na wat flux icm schone bout.



Nu 2 chipjes besteld voor het enorme bedrag van 1Eur39... en dan nu maar wachten tot ze binnen zijn.



Zo'n chip plaatsen, ljjkt me nog wel een uitdaging.

Eenst maar eens goed oefenen op wat sloopprinten.



kSta uiteraard open voor soldeertips...

[iemand]

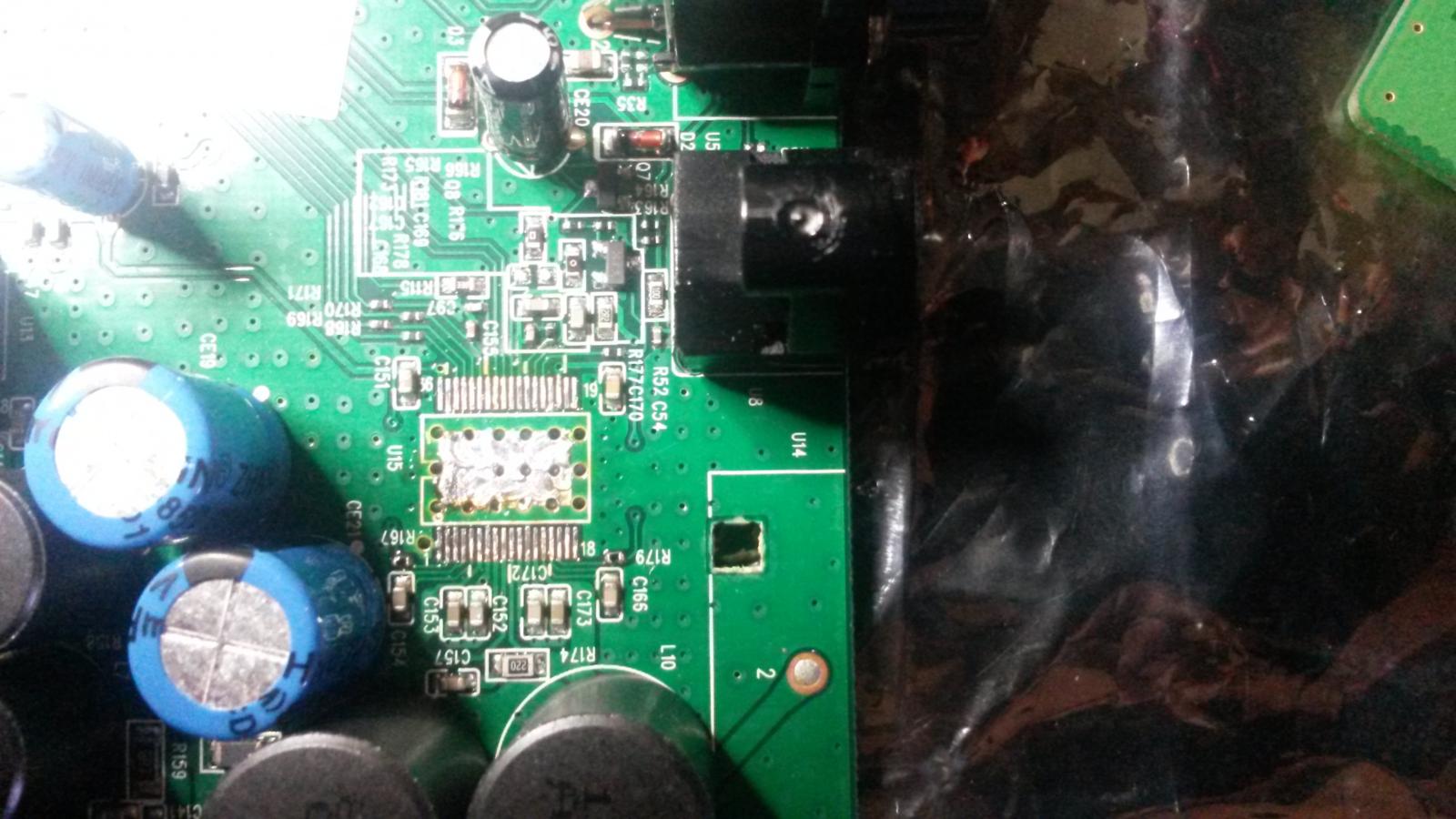

Foto voorhand....





Foto v/d desoldeer-plek



22 juni 2017 aangepast door iemand

[Matchless]

netjes, mooi gedaan

[iemand]

Het wordt nog mooier... chipje is binnen en hij speelt weer.



Dik in de flux, en toen 2 hoekpinnen even vastgedipt met soldeer.

Toen goed doorgestookt zodat de bodem doorsoldeert.

Toen de pennen in de tin en dmv litze weer schoongetrokken.



En toen de visuele controle Bleek pen 19 en 20 sluiting te maken.

Van pen 19 had het soldeereiland losgelaten van de PCB.



Deze pennen 19 en 20 worden functioneel niet gebruikt.

Dus heb ik pen 19 maar even klein soldeerpuntje losgeweekt en dmv pincet maar gewoon weggebroken.

Toen het koellichaam dmv 3 secondenlijm erop vastgezet.



Bij test even wat gekriebel uit de bas-luidspreker, maar bij wisselen van de ingangen doet de firmware blijkbaar iets initialiseren op de nieuwe chip en hoor ..... eens prima geluid.

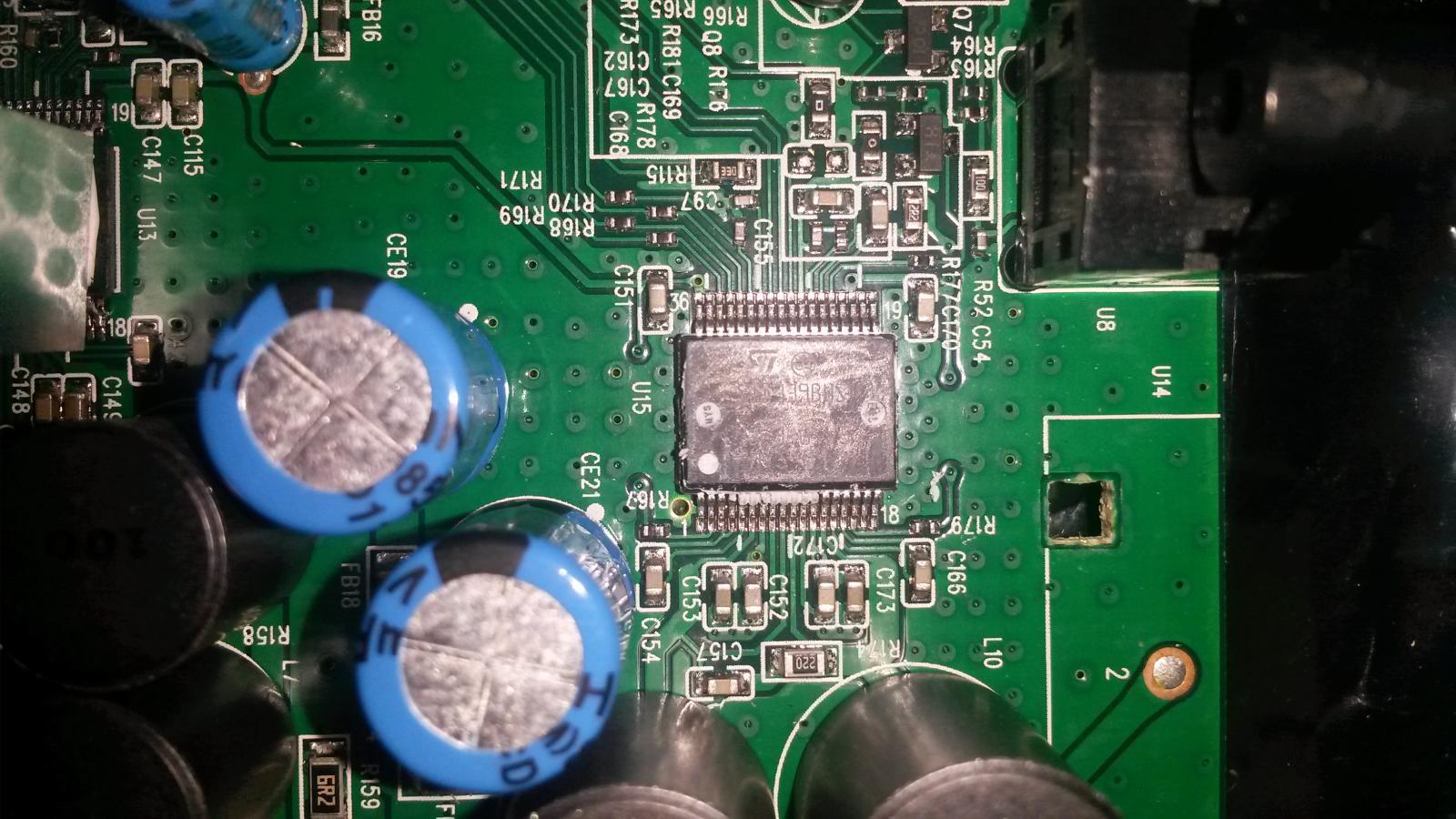

Op 2-e foto kun je zien dat een elco erachter iets warme lucht heeft gehad, want z'n jasje is iets gekrompen



[wapper]

Top gedaan, al denk ik dat lijmen van heatsink weinig nut heeft, denk dat je beter zelf klevende termalpad had kunnen gebruiken, dat geleid beter dan 3sec lijm.
