Valt de ontvangst van Joyne mee?

[commentaar]

Even een overzicht van een test met de lnb voor 9-13-19-23.

Omdat we van een installateur gehoord hadden dat hij het niet werkend kreeg .

We hebben een B&R 88 cm genomen met een kleine openingshoek waardoor 9 oost of 23 niet goed te ontvangen was.

De schotel is dus te goed voor deze oplossing. Of slecht , ligt eraan hoe je het bekijkt.

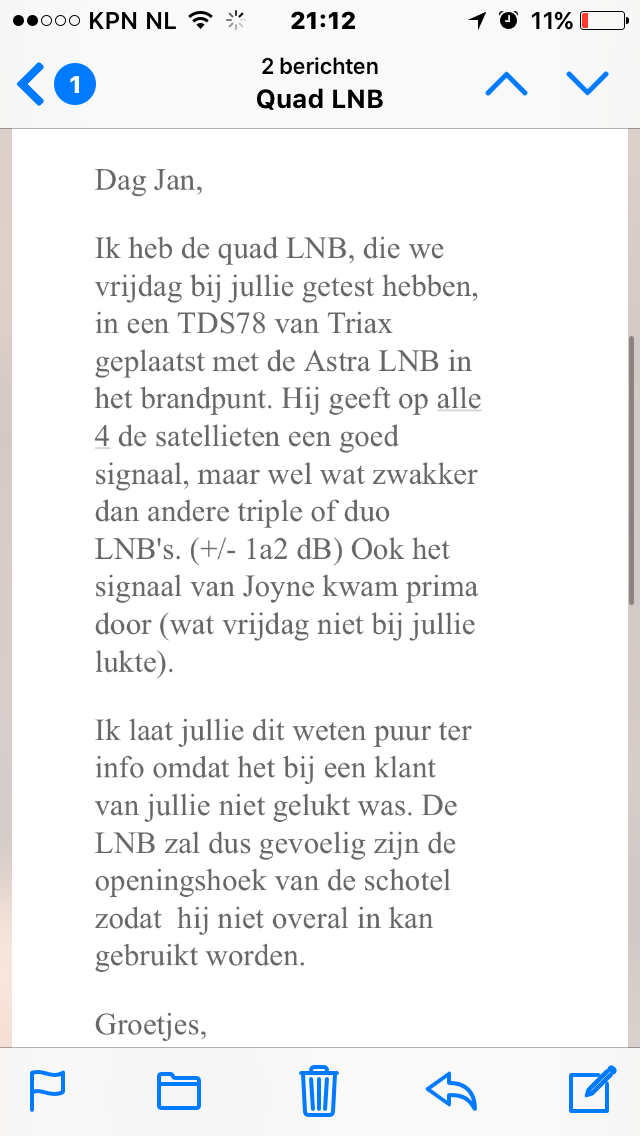

Daarna geeft een installateur thuis een test gedaan met een Triax 78cm.

Waar in Spanje de grotere openingshoek een nadeel is voor 23 tussen 19 en 26 uit te halen heeft het hier een voordeel.

De Triax 78 is hier in Nederland en Belgie goed te gebruiken in combinatie met de 4 postie twin lnb, voor Joyne en Canal Digitaal, en alle FTA op 13 en 19.





2 september 2017 aangepast door commentaar

[commentaar]

Heet je toevallig Simons?



2 september 2017 aangepast door commentaar

[Sprietje]

De quad-lnb voor de 9-13-19-23 is gemaakt voor een schotel van 70cm breed en 78cm hoog met een f/D van 0,6. Logisch dat het niet werkt op een B&R 88. Het zou ook niet werken op een Triax 88.
Wat is dat nu voor stomme opmerking om te schrijven dat die schotel te goed is voor die lnb.
Verder heb ik al eerder geschreven dat die quad-lnb prima past op de R&R 68.



[commentaar]

@Sprietje

Of Te slecht zeg ik toch, het is toch maar hoe je het bekijkt.

Was met een knipoog.

Toch weer het verschil met de F/D.

Die 88cm schotel voldoet perfect met een single lnb en met een duo, maar niet met die multi lnb.

Eerlijk verhaal toch?

Promoot ik een keer Triax .

Ik post dit juist om te laten zien dat ik eerlijk en open ben.

Ik kan ook niks zeggen.

2 september 2017 aangepast door commentaar

[D-box]

4 uur geleden zei luisteraar:

Dit is een discriminatie van de hoogste plank,  iedere consument doet illegaal steamen een zakelijke partner doet dat niet.

Een veroordeling op voorhand

Heb je geen gelijk in hoor.

Ik denk dat je streamen bedoelt, maar dan nog....Ik lees er wel eens over maar ik weet niet eens hoe dat zou moeten, en wat voor nut dat heeft.

(nja, ik ben ook een ouwe l#l die gewoon tv wil kijken, en af-en-toe iets wil opnemen op mijn externe harde schijf).

Ik heb maar 1 TV, die staat in de huiskamer beneden (mijn computer staat boven).

Ik ben er nog een van de oude garde: gewoon lekker op de bank hangen en gewoon TV kijken met een potje bier of een goed glas wijn.

Tsja @Luisteraar, je zal me wel ouderwets vinden, en daar heb je gelijk in; ik ben nog ouderwets (ik heb niet eens een Tablet).



Groetjes man,

D-box



[Sprietje]

Beste commentaar



Ook uit deze reactie maak ik op dat jij maar weinig kennis hebt over multifeed ontvangst en dat is niet erg want je kunt natuurlijk ook niet overal verstand van hebben. Het heeft namelijk niet alleen met de f/D-verhouding te maken maar ook met de schoteldiameter. Het gaat uiteindelijk om de brandpuntsafstand van de schotel.



Als je een duo-lnb voor een schotel van 60cm op een schotel van 85cm plaatst en het werkt niet goed, dan zeg je toch ook niet dat de schotel te goed of te slecht is voor die lnb? Ze passen gewoon niet bij elkaar.

Als dit bijv. niet klopt bij een duo-lnb dan kun je een afwijking van 17mm nog wel een beetje opvangen door beide koppen en 8,5mm naast te zetten i.p.v. de ene kop 100% goed afstellen de de andere er 17mm naast, maar bij een monoblock met 4 koppen, gaat dit niet meer werken.
Omdat de koppen van de twee buitenste lnb's nog weer veel verder uit elkaar staan, ga je afwijkingen krijgen van 35-40mm en dan vallen de signalen dus op de buitenste lnb's al 17-20mm naast het midden van de feedhorn. Dan hou je niet veel signaal meer over en dat heeft er niets mee te maken of dat nu een Triax is of een ander merk schotel.



Met al jullie meetapparatuur is het bij losse lnb's op een rail natuurlijk zo te bepalen op welke afstand de lnb's moeten staan. Lastiger wordt het natuurlijk al als je de beste resultaten krijgt als de koppen tegen elkaar aan moeten staan want het zou wel eens kunnen zijn dat het beste resultaat verkregen wordt als ze nog dichter bij elkaar staan en dan zul je gaan moeten meten met smalle lnb's. Bij duo-lnb's en monoblocken wordt het weer lastiger want daar zitten de koppen aan elkaar.

Maar als je vragen hebt over de afstanden van de koppen voor de ontvangst van bepaalde satellieten op een bepaalde schotel, dan reken ik het ook voor jou graag even uit net zoals ik dat voor andere leden van Sat4all doe.



[commentaar]

@Sprietje bedankt voor de goede uitleg.

Zoals je al weet ben ik geen rekenaar maar een meter.

En natuurlijk weet ik het verschil  van golfpijp afstand tussen een duo blok voor 60 en 80cm.

Maar inverto geeft op 80 cm.

Dus kleiner mag wel maar groter niet.

Zoals je het uitlegt begrijp ik het ook wel, de kromming van de schotel bepaalt de afbuiging, je hebt toen de afstanden van de feedhoorns gevraagd en daar ook de berekening voor gegeven.

Maar dan komen we weer op wat we in het verleden hebben besproken.

Omdat ik de schotel niet gemaakt heb volgens de Wade berekening maar aan de hand van de beste digitale meetresultaten, is de F/D geen 0.6 waardoor de focus iets anders ligt en nu bij multilnb's in het nadeel werkt.

Meestal adviseren we voor die situaties een Big Bisat.

Dan kan je alles exact instellen.



[Sprietje]

Beste Commentaar



Ja Inverto geeft op voor een schotel van 80cm maar wat 80cm?
80cm hoog of 80cm breed, dat maakt een flink verschil voor wat de afstand tussen de golfpijpen moet zijn.

Iverto is niet goed bezig want de ene keer staat er op hun site dat het voor een 80cm-schotel is en dan bedoelen ze 80cm breed en de andere keer schrijven ze voor een schotel van 80cm en dan bedoelen ze 80cm hoog.

Misschien weet je nog wel dat ik geschreven heb dat ik naar Inverto gemaild heb in Luxemburg om te vragen of ze de hoogte of de breedte bedoelen. Ik kreeg als antwoord terug dat het voor hun 80cm Inverto schotel is, een schotel van 70x78cm. Ik heb toen de afstanden uitgerekend waarop de 4 koppen van de quad-lnb moesten staan en dat kwam precies overeen met de afstanden die jij me opgegeven hebt.



Maar dat de quad-lnb niet voor een schotel van 80cm breed werkt, kun je al nagaan als je de afstanden van de koppen bekijkt.
Jij hebt toen opgegeven dat afstand tussen de kop van de Astra 19,2 en 23,5 hart op hart 44mm is.
Zoals je weet staan de koppen bij een duo-lnb voor een schotel van 60cm 38mm van elkaar hart op hart. Voor een duo-lnb voor een schotel van 80-85cm is dat 55mm. Je ziet dan zelf ook al wel dat de afstanden van de quad-lnb helemaal niet op een schotel van 80-85cm breed past, wel op een schotel van 70cm breed. Dus hieraan kun je ook al zien dat Inverto er een zootje van maakt en het daarom onduidelijk maakt voor de gebruikers.

Misschien dat jij ze daar eens op aan kunt spreken als grote afnemer van Inverto-lnb's.
En als je ze dat toch benadert, kun je meteen vragen waarom de diameters van de koppen nooit opgeven worden in hun specificaties want dat is toch wel handig om te kunnen bepalen of ze dicht genoeg tegen elkaar gezet kunnen worden. Vraag tevens waarom de de afstanden van de koppen bij monoblocken niet aangeven in hun specificaties want daar kun je wat mee om te kijken op welke schotel zo'n monoblock te gebruiken is.



[luisteraar]

De schotels worden alleen maar groter voor johne.

70 80 cm big bisat.

Tussen haakjes is al een prijs bekend van de ci die 4 of 10 kanalen gelijktijdig kan decoderen

[a33]

1 uur geleden zei luisteraar:

De schotels worden alleen maar groter voor johne.

70 80 cm big bisat.



Tja, wer lesen kann ist klar im Vorteil, schrijven de duitsers dan....

@commentaar adviseert klanten voor een multifeed opstelling een big bisat (niet onterecht), en wat maakt ene luisteraar ervan?



En is de y uitgevallen op je toetsenbord?

[luisteraar]

Er zijn altijd twijfels geweest of een 45 schotel niet te klein zou zijn.

Toen kwamen berichten 45cm werkt maar geen regen reserve.

Toen hebben ze de fec aangepast zodat de ontvanger meer herstel mogelijkheden heeft.

Toen starte een meettocht door Spanje om aan te tonen dat 45 cm schotel voldoende is.

Nu lees ik dat ze met hele andere schotels testen.

Plus de andere beperkingen lage bitrate een ci die minder doet dan dat die kan.

Wat ben ik blij dat ik zonder nl zenders uitkom.

[a33]

1 uur geleden zei luisteraar:

Wat ben ik blij dat ik zonder nl zenders uitkom.



Fijn! Vanaf nu alleen nog maar blijde posts van @luisteraar !

[Jürgen]

... nou liever niet in dit topic want hij ontvangt geen Joyne dus voegt zijn bijdrage niets toe aan het onderwerp..

[luisteraar]

Ik kan joyne gedeeltelijk ontvangen en op elke stream meten, video audio eigenschappen enz.

Maar zoals het nu uitziet zal ik geen klant worden wie weet wat de toekomst brengt.

Minder zenders per transponder een ci die meer toelaat kan mijn besluit aanpassen.

[Boogje]

3 sept. 2017 - 12:30 PT, Evoramonte (midden Portugal N 38.792117, E-7.688112).

Geen bewolking.



Test ontvangstkwaliteit Astra 3B / Eurobird 9B



2x B&R 65 / Inverto Black Ultra opgesteld en nauwkeurig op Astra 3B en Eurobird 9B afgesteld.

Metingen: Xfinder (Unaohm thuisgelaten, evt. foutmeting is sowieso gelijk voor beide schotelantennes).

   Astra 3B                                       Eurobird 9B

Level: 95%                                           95%

Quality: 74%                                        73%

RF level: 82dBuV                                79dBuV

C/N: 12 dB                                           12 dB

BER 1E -4                                             1.4E-4

MER: 11.1dB                                       11.2db



Zoals je ziet zijn de verschillen voor deze locatie minimaal maar er is toch 'n duidelijk verschil.

Zowel Astra 1 als Badr 4/5/6/7 zitten voor het afstellen op Astra 3B aardig in de weg met als gevolg dat alleen de meest selectieve (?) ontvangers hier Astra 3B nog tussenuit kunnen halen.

Eurobird 9B daarentegen heeft veel last van de Hotbird maar het afstellen geeft toch wat minder problemen dan het afstellen op Astra 3B (hoekverschil is met 5gr iets groter). Voor optimale BER/MER-waarden moet moet de skew-instelling in beide gevallen worden aangepast vanwege de beïnvloeding van de nabijgelegen satellieten. In een latere beschouwing zal ik hier nog op terugkomen.



Evoramonte (N 38.792117, E-7.688112).

Astra 3B    EIRP: 50dBW

Az: 136gr

El: 35gr

Skew: –26gr



Badr 4/5/6/7    EIRP: 49/50dBW

Az: 133gr

El: 33gr

Skew: –35gr



Astra 1    EIRP: 51dBW

Az: 141gr

El: 37gr

Skew: –22gr



Eurobird 9B    EIRP: 48/50dBW

Az: 154

El: 42

Skew: -20



Hotbird 13gr    EIRP: 50dBW

Az: 149gr

El: 40gr

Skew: -24



De volgende meetlocatie (volgende week woensdag) wordt Alcacer do Sal, ca. 50km ten zuiden van Lissabon (voor beide satellieten kritische locatie). Daarna Algarve.
