WF-t90:LNB,s op andere plek dan calculatie

[foestaloeppi]

Ik ben een Wavefield T-90 aan het uitrichten met op de 0 positie 26 oost(nog niet perfect.geen yemen tv).

Helemaal links 46 oost(redelijk) op positie 21 maar zou volgens calculatie 19.6 moeten zijn!

Helemaal rechts  4,8 oost (goed) op positie 22,5 maar zou volgens calculatie 21.7 moeten zijn!

De buitenste LNB.s zitten dus verder naar buiten dan de calculatie aangeeft.

Iemand die me dit kan uitleggen?

[ceesv]

Welke calculatie software heb je gebruikt?

Wat heb je voor positie ingegeven?

[foestaloeppi]

Satlex,Epe

[Sprietje]

Maak eens een foto van de rail met de drie lnb's er op.

[foestaloeppi]

52,3 N en 6,00 oost

[foestaloeppi]

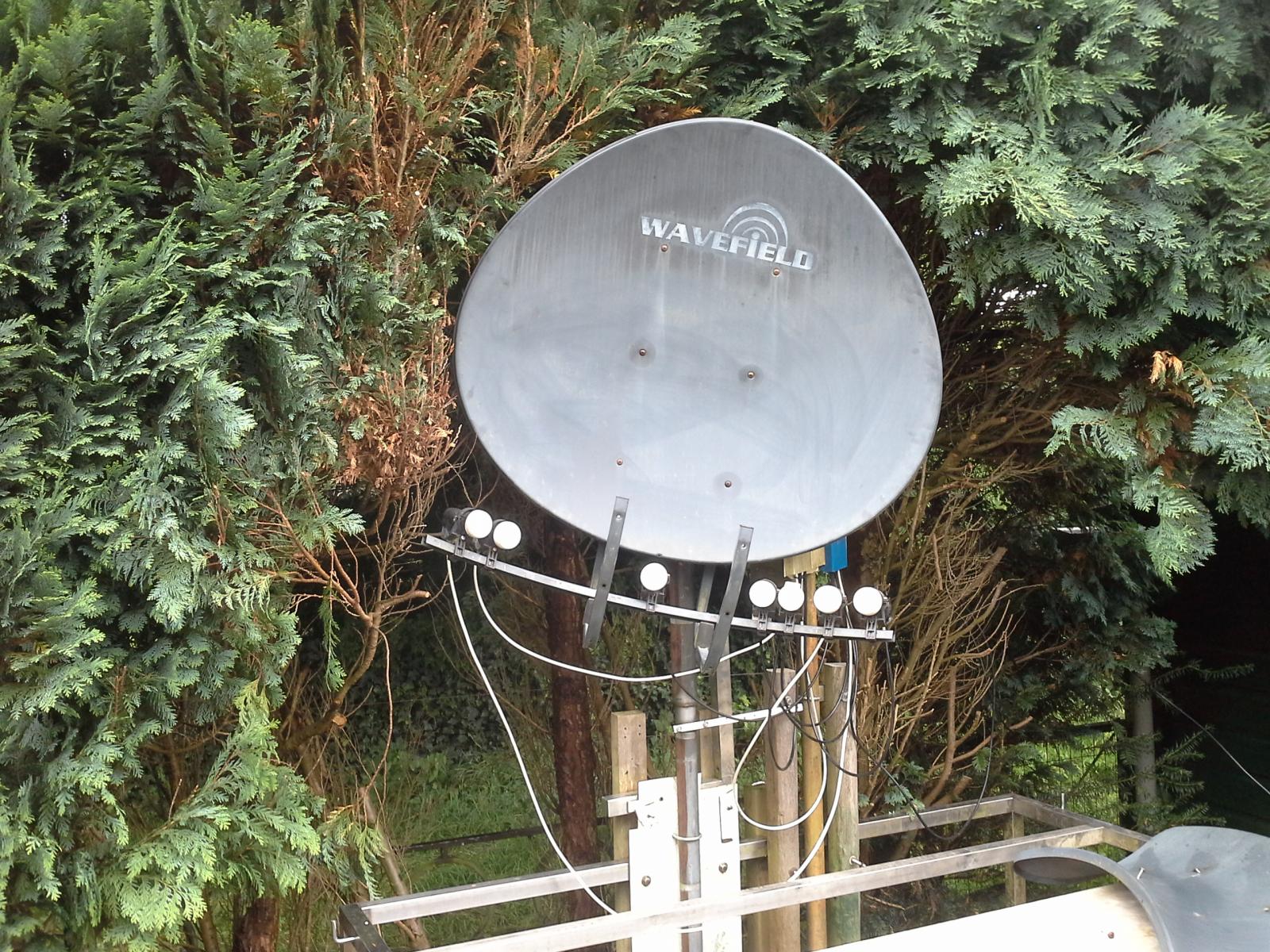

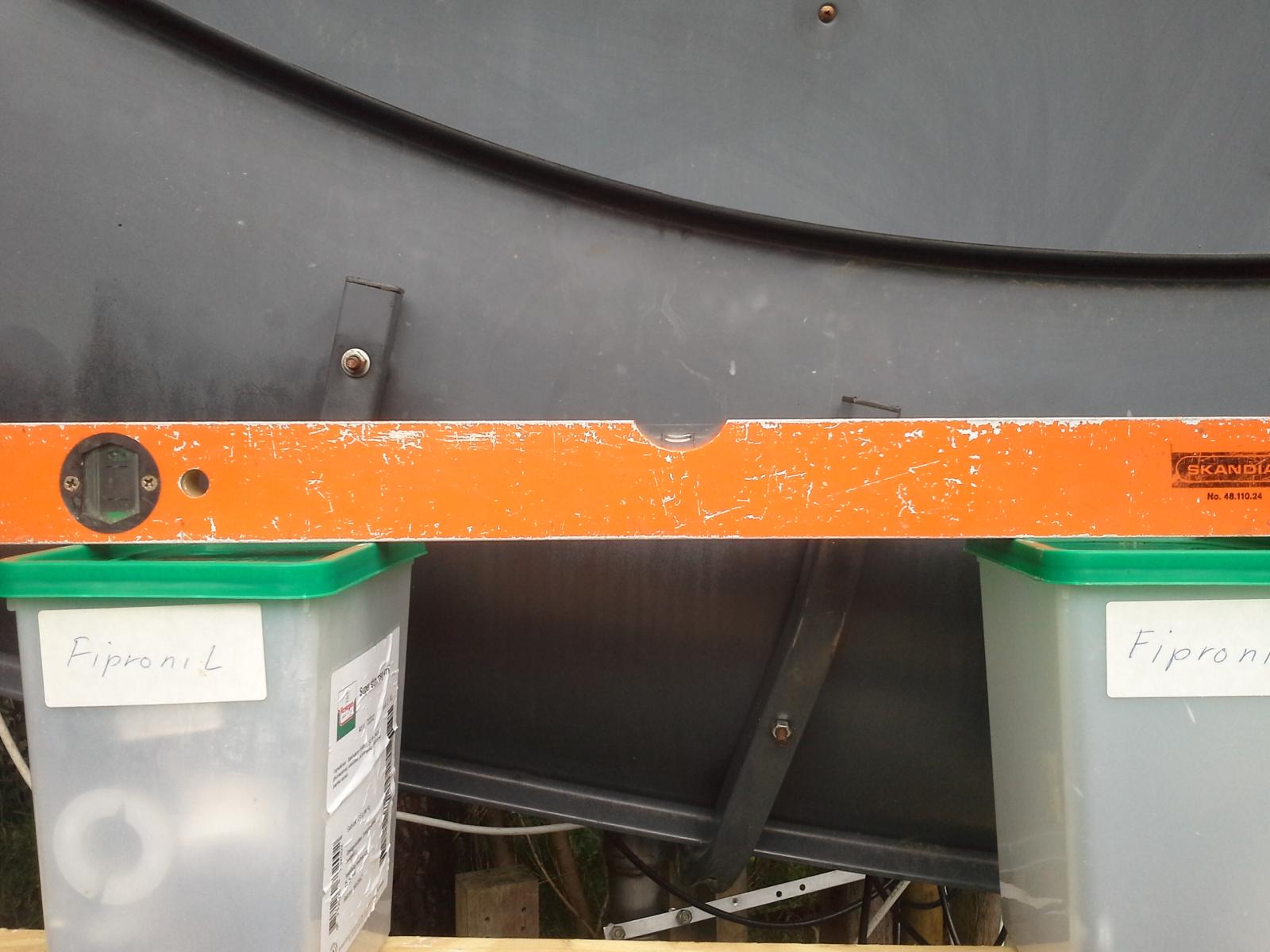

Is deze goed genoeg...

[foestaloeppi]

Nog een foto met lnb, s op 46, 42, 26, 16, 13, 9 en4.8 oost

[Sprietje]

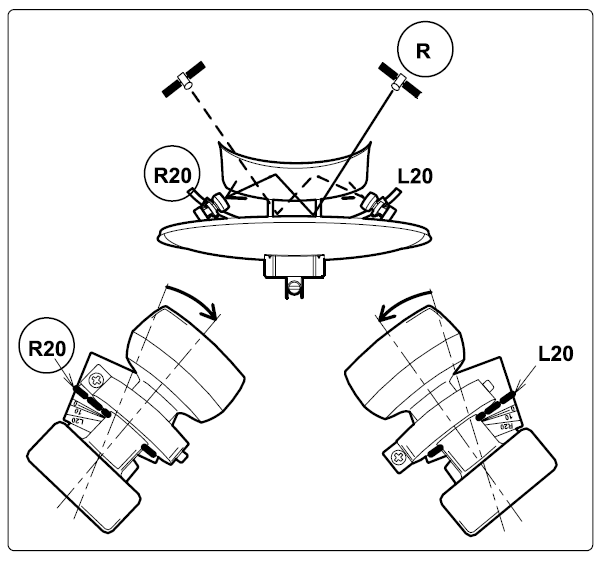

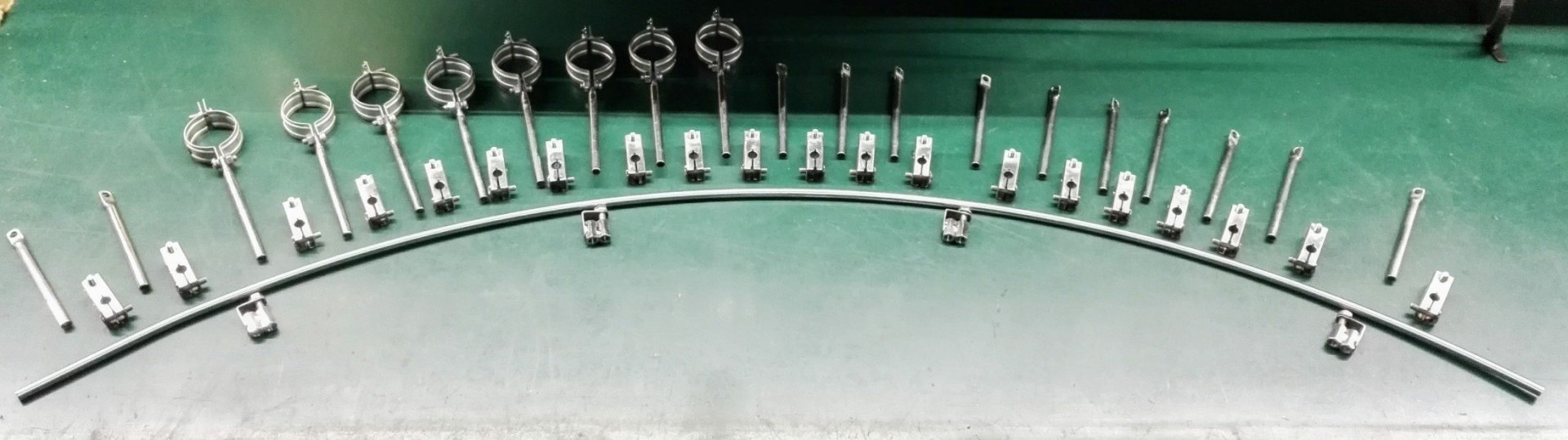

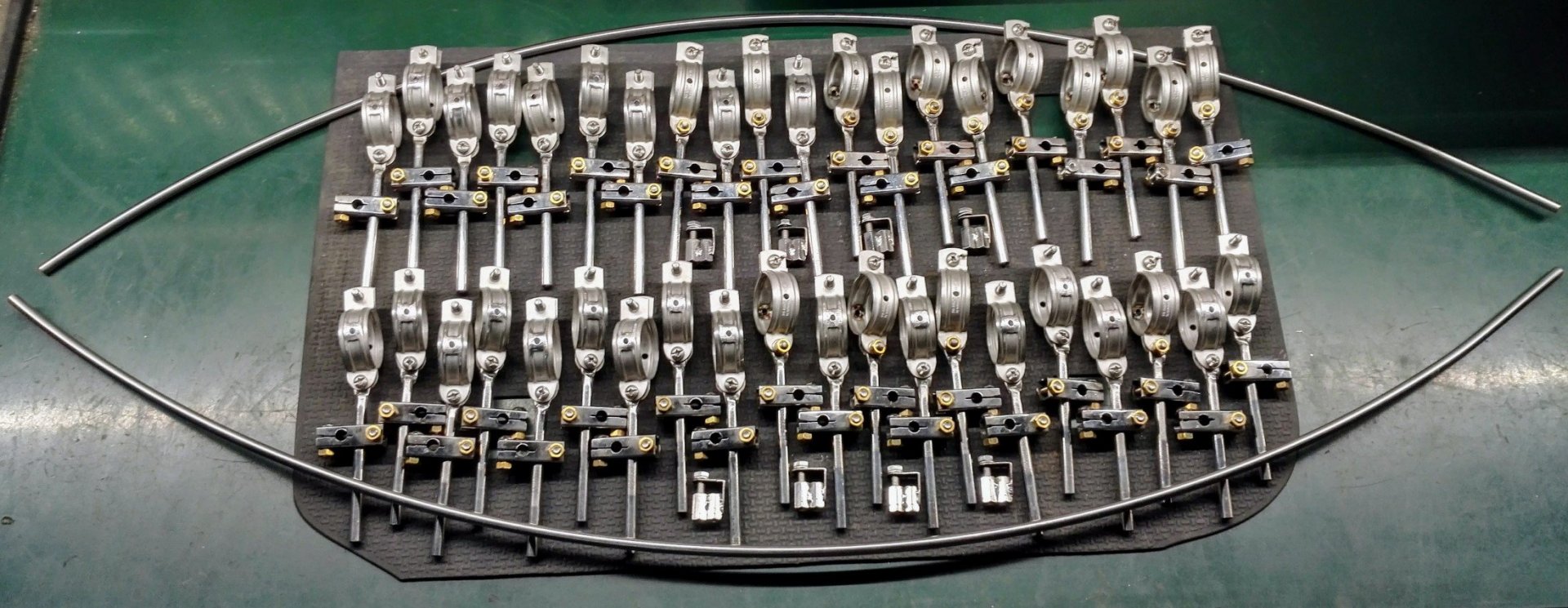

Volgens mij heb je de lnb's niet schuin staan. Een lnb die op + of - 20 op de rail staat, moet ook 20° schuin op de onderhouder gezet worden, zie afbeeldingen.



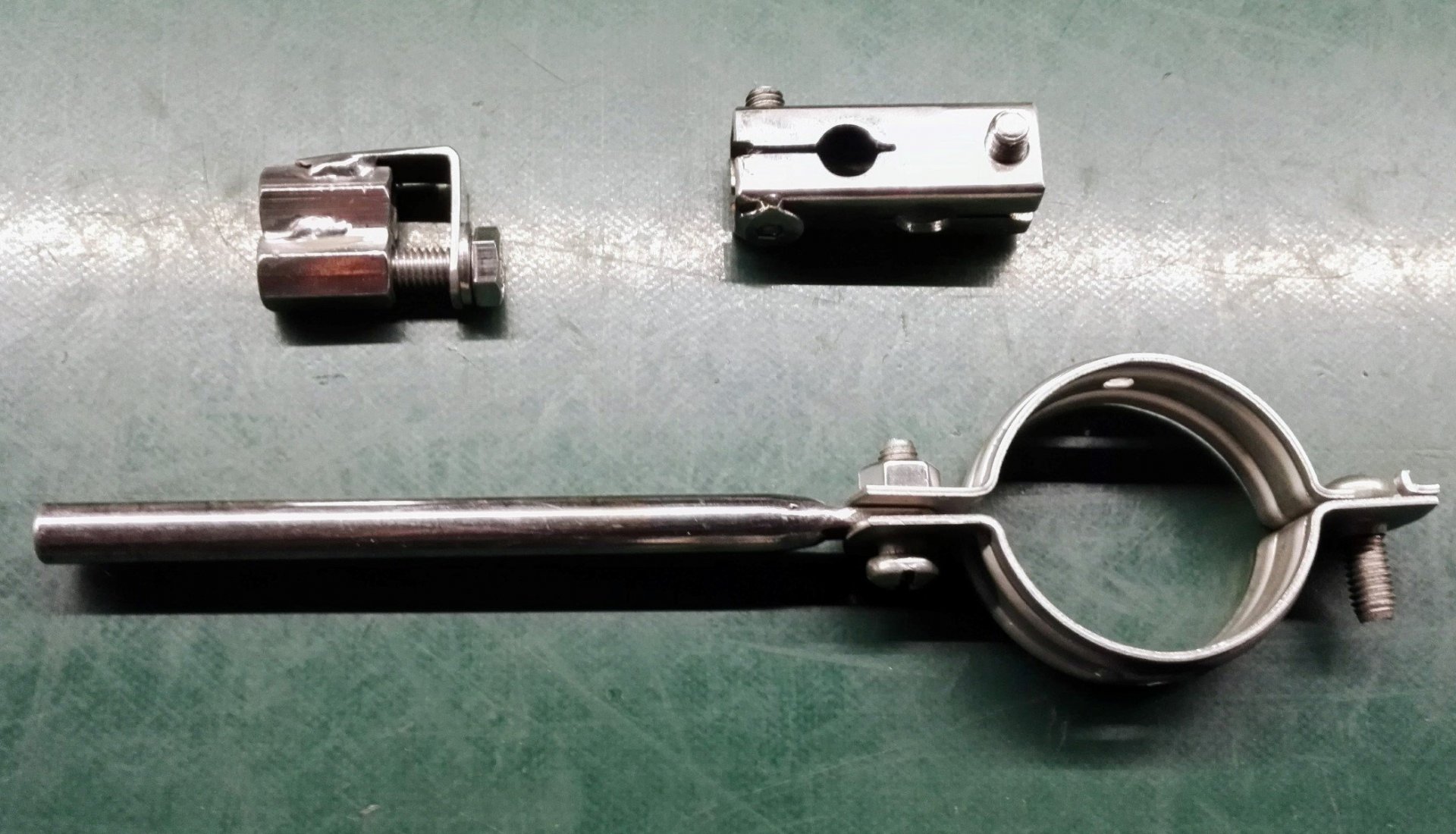

Maak ook eens een close-up foto van de lnb-klemmen.

12 augustus 2017 aangepast door Sprietje

[foestaloeppi]

Ja de afbeelding ken ik en heb de lnb,s wel degelijk op de juiste manier gemonteerd maar als ik bijvoorbeeld  de 42 oost lnb op de gecalculeerde positie plaatste kreeg ik signaal van 39 oost

[Sprietje]

Omdat hij niet 16 graden schuin staan volgens mij.



Dit is de calculatie: http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=&user_satlo_east=47.2&user_satlo_east_dir=E&satlo_west=&user_satlo_west=4.8&user_satlo_west_dir=E&location=&la=52.358&lo=5.887&country_code=es



De schotelskew moet op 12,6 staan ofwel 102,6°

12 augustus 2017 aangepast door Sprietje

[foestaloeppi]

Zouden de posites van de lnb,s zoveel veranderen als de skew perfect staat.lijkt me sterk

12 augustus 2017 aangepast door foestaloeppi

[Sprietje]

Maak morgen eens een foto van boven van de buitenste lnb.

[foestaloeppi]

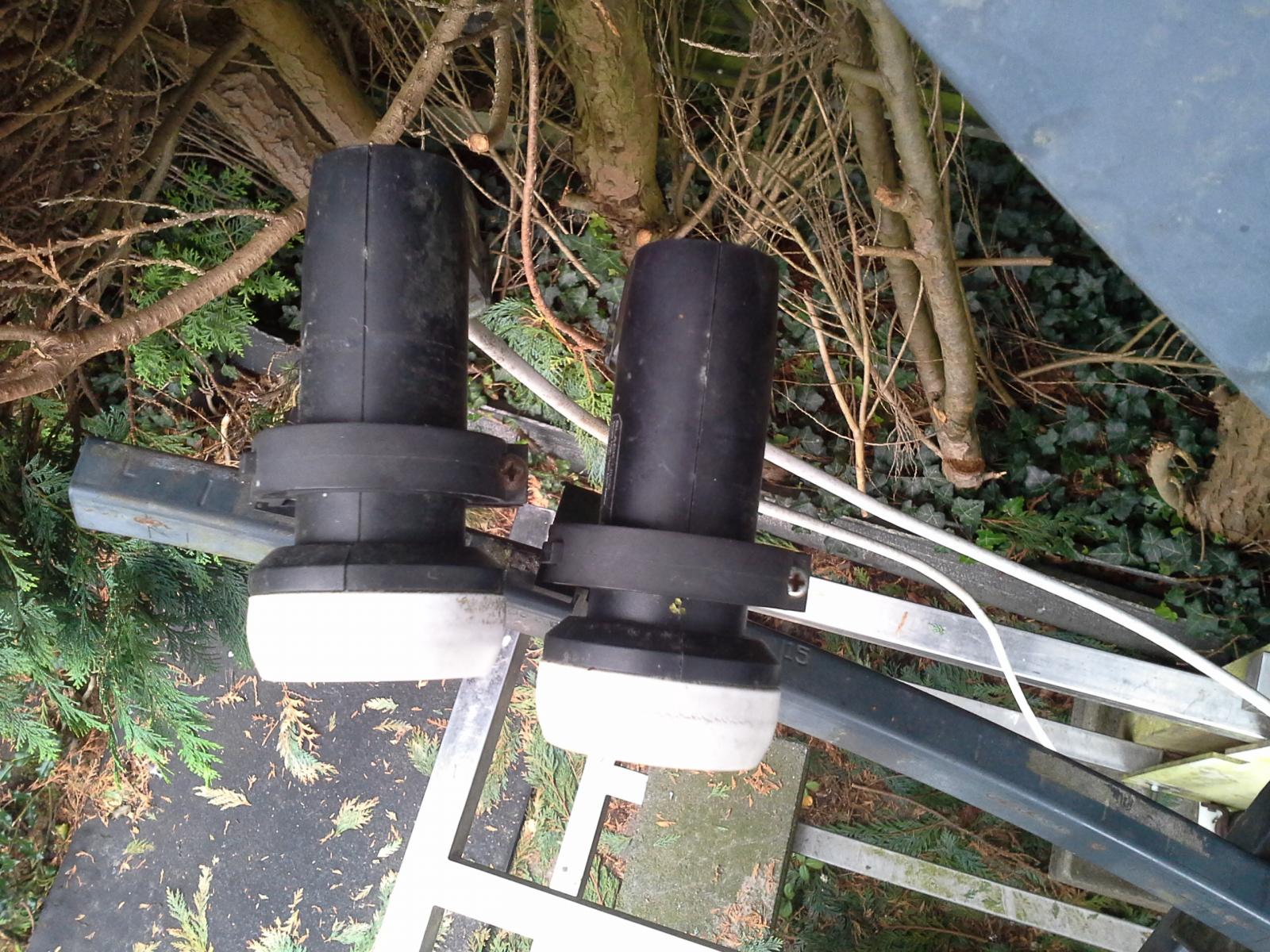

Foto van 46 en 42 oost

[Sprietje]

OK, de foto is duidelijk. Ze staan inderdaad schuin, volgens mij 16 graden als ik het opmeet. Dat is wel goed.
Tja, waarom is er een verschil?
Het gaat natuurlijk wel om de buitenste lnb en daar kan de afwijking natuurlijk ook het grootste zijn. Lnb's die verder naar het midden staan, zullen minder afwijken.


[Boogje]

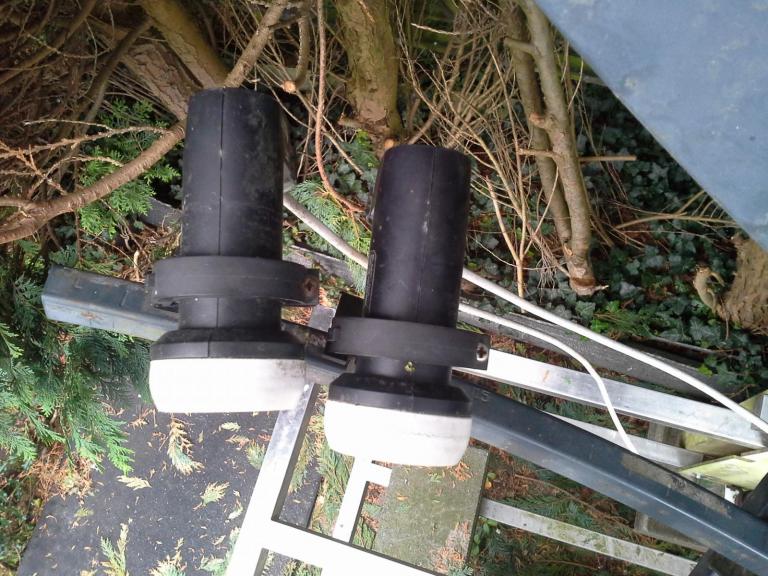

Foto van 46 en 42 oost

Foestaloeppi, misschien heb je hier iets aan. Controleer de offsethoek van je spiegel. Stel nu de vertikale hoek van de spiegel exact in. (Dus: 26 oost (nulpositie) minus offsethoek van de spiegel.) Heb je nu optimaal signaal op 26 gr of moet je nu de vertikale hoek van je spiegel aanpassen. Als dat zo is dan klopt de horizontale ronding van de spiegel niet meer nadat je de vertikale hoek hebt veranderd om optimaal signaal te krijgen. Ik hoop dat dit, zonder teveel in details te hoeven vervallen, een beetje duidelijkheid verschaft.
