Triax 88 multifeed afstellen

[230571]

Goeiendag, Ik wil Astra 1 2 3 en hotbird ontvangen met de orginele triax multifeed op een triax 88. Ik wil de Astra 1,2,3 en hotbird ontvangen, maar ik weet niet de hellingshoek hoe ik die kan berekenen? Woon in Monster. Alvast bedankt



[smetje limb.BE]

deze kan ik je zo al ongeveer me geven

en ongeveer 10° schuin zetten de multyrail



Adres : monster
Breedte : 52.0240 °
Lengte : 4.1731 °

Satelliet : 28.2E, 19.2E (c), 13E
schotel : 28.9 °
Azimut (waar) : 161.2 °
Azimut (kw.) : 160.4 °

U kunt op de markering klikken

18 augustus 2017 aangepast door smetje limb.BE

[230571]

Dank u voor de snelle reactie en antwoord smetje

Vandaag slecht weer dus ik ga volgende week aan de slag ermee

[smetje limb.BE]

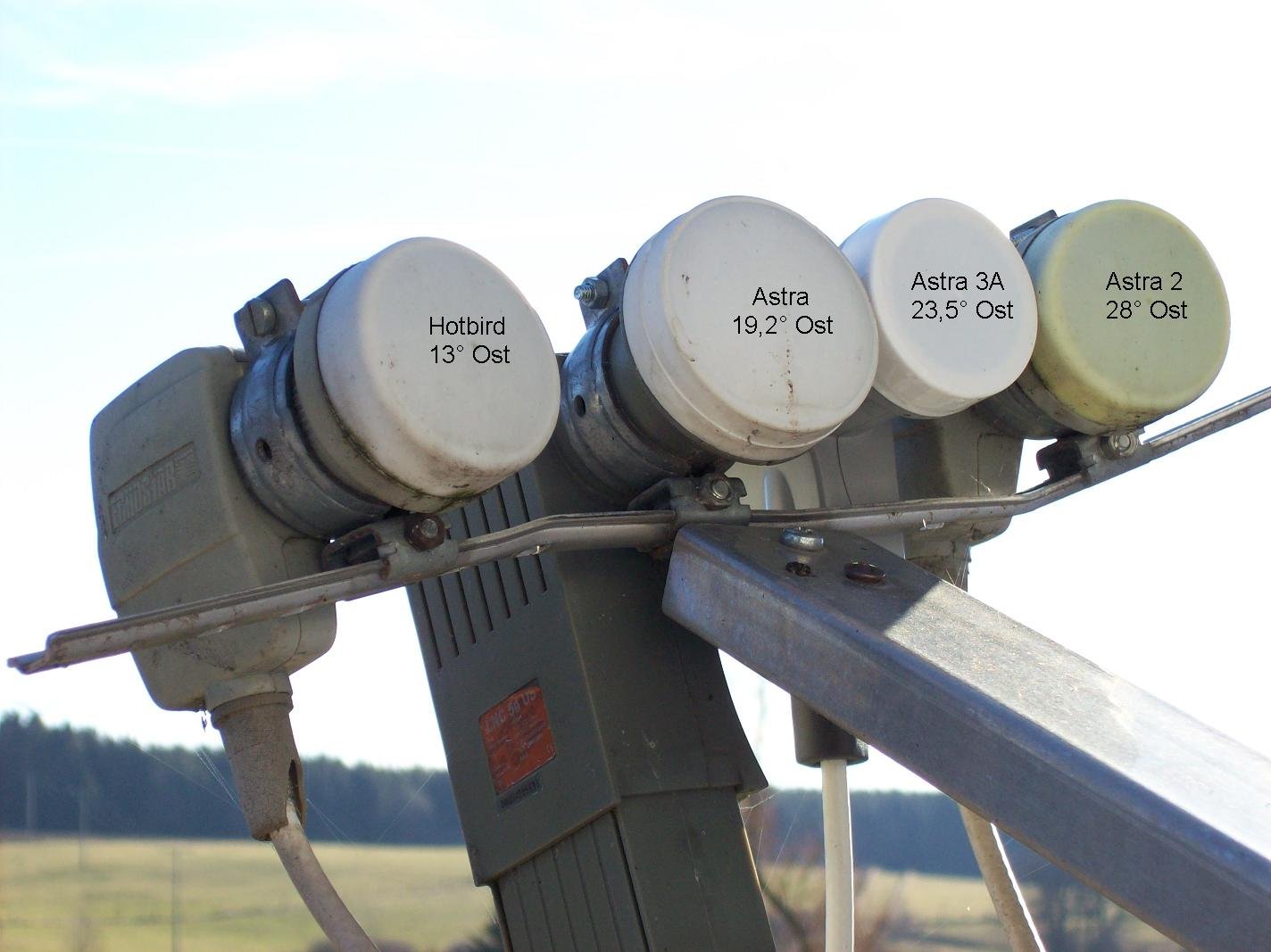

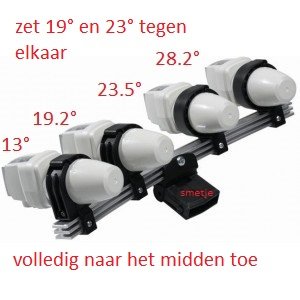

zo kan je het gaan doen en denk aan je +- 10°schuin

dus hotbird naar beneden



[Sprietje]

Beste 230571



Helaas heb ik je bericht niet eerder gezien anders had ik eerder gereageerd.
Je woont in Monster bij Den Haag.
Welke lnb's ga je gebruiken?



[230571]

Goeiendag, ik ga Relook RE-T1EC monteren op een triax 88 met triax multifeed arm



[Sprietje]

Beste 175032



Ik heb het volgende voor je uitgerekend voor een Triax 88 in Monster:

- plaats de Triax-rail zodat het gat in het midden in de onderste groef zit
- zet de rail ongeveer 12° schuin zodat de Hotbird-lnb lager komt te staan
- monteer alle lnb's zodat de voorzijde van de lnb 55mm voor het midden van de lnb-houders staan
- plaats de lnb-houder van de Astra 19,2 tegen de arm
- stel de overige lnb's af op de volgende afstanden:
tussen de Hotbird 13 en Astra 19,2 is 78mm
tussen de Astra 19,2 en Astra 23,5 is 54mm
tussen de Astra 23,5 en Astra 28,2 is 60mm

-  zet de rail 12 graden schuin, d.w.z. de kop van de Hotbird-lnb moet 40mm lager staan dan de kop van de Astra 28,2
- stel de skew van de lnb's als volgt in:
HB 13 op 3°
A 19,2 op 4°
A 23,5 op 7°
A 28,2 op 11°
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.
- stel de elevatie van de schotel in op 29° om de Astra 19,2 te vinden
- richt nu de schotel op de Astra 19,2 af op maximale signaalkwaliteit. Doe dit met uiterste precisie want dit bepaald ook de ontvangst van de overige satellieten.



[230571]

Bedankt voor de hele goede uitleg, vandaag weinig van gekomen, maar ik ga mijn huiswerk doen en zodra het is geklaard bericht ik u. Hartelijk dank voor de gedetailleerde uitleg, perfect gewoon!!!!



[Sprietje]

Nog vergeten te vermelden. De afstanden van de lnb's meet je aan de voorzijde van de lnb van kuiltje tot kuiltje.

[230571]

Ben bezig geweest met de schotel, maar ik zit nog te stuntelen met de schuinte van de multifeed beugel. Ik heb geprobeerd ook met een geodriehoek de schuinte in te stellen, maar Astra 19,2 perfekt en de rest niets. Ook opgelet dat de schuinte goed stond, maar misschien ziet ik iets over het hoofd wat ik fout doet?

[RimaNTSS]

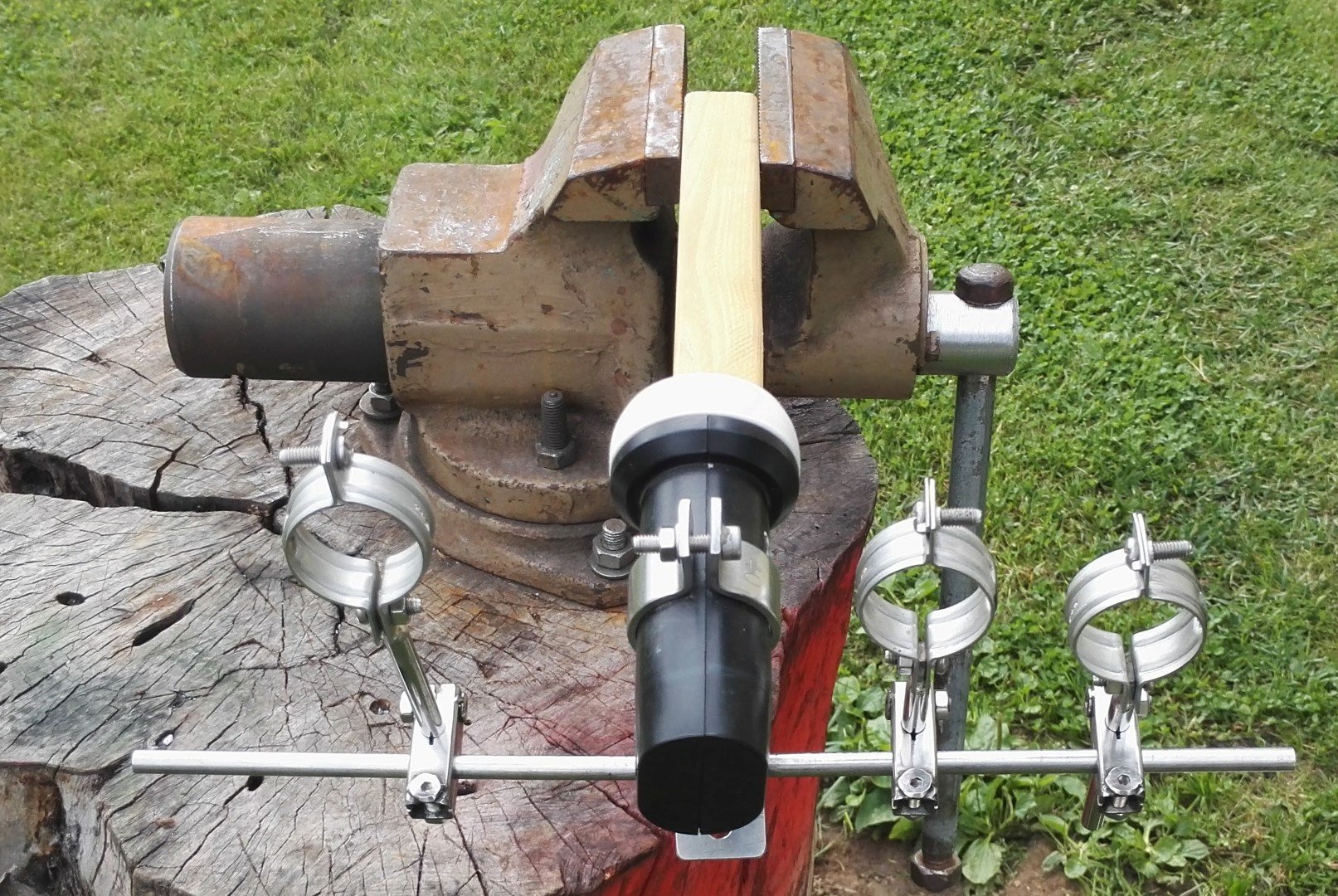

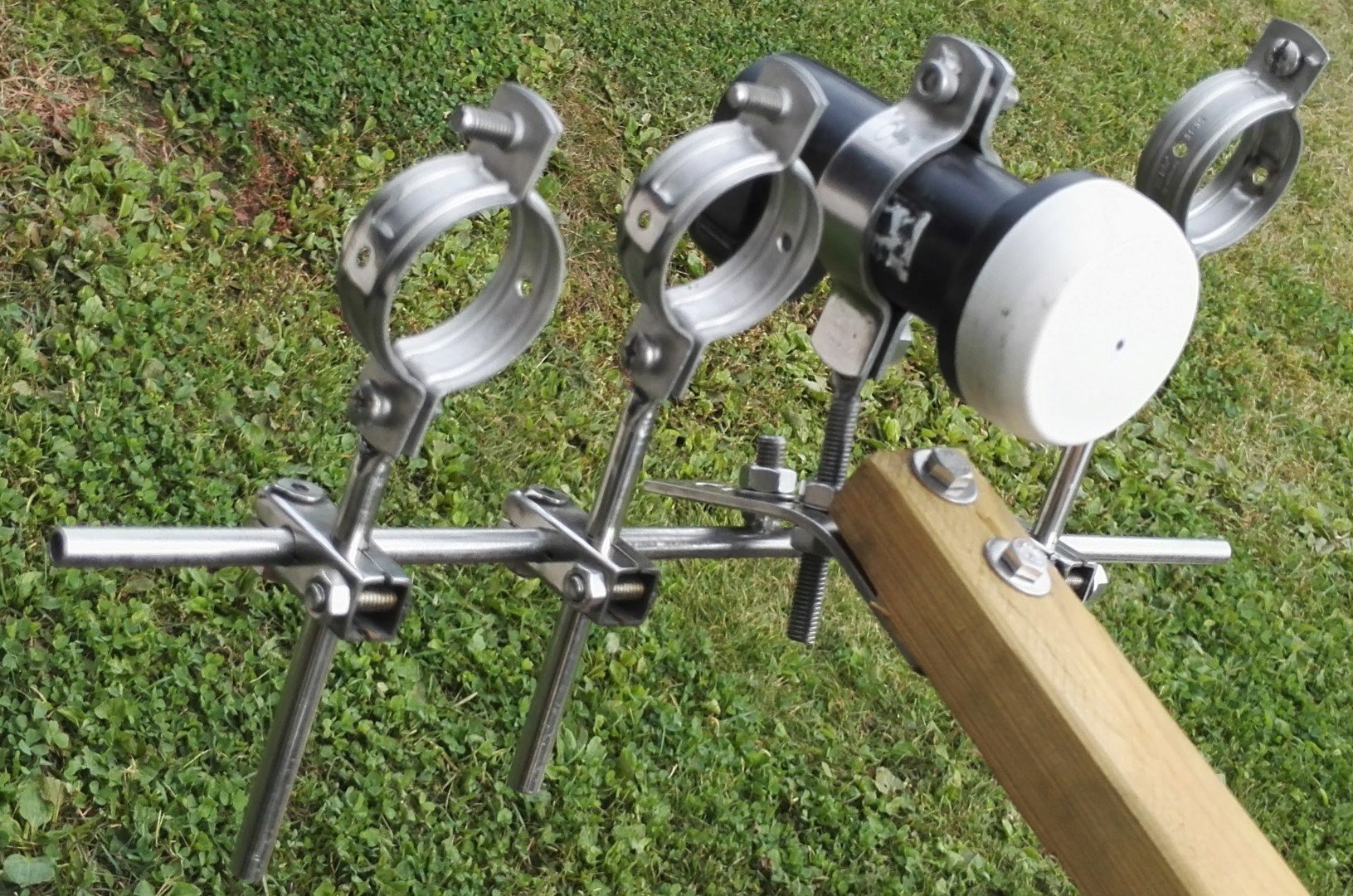

Het is mogelijk om een multi-invoer voor een offset antenne met behulp van de vierkante buis 15mm, sommige noten &bolts;, stukken van pijp en buisklemmen. INOX is goed materiaal om mee te werken.

[Sprietje]

Beste 230571

Heb je het gat in de rail in de onderste groef zitten zoals afgebeeld in het bericht van zondag 13:54.

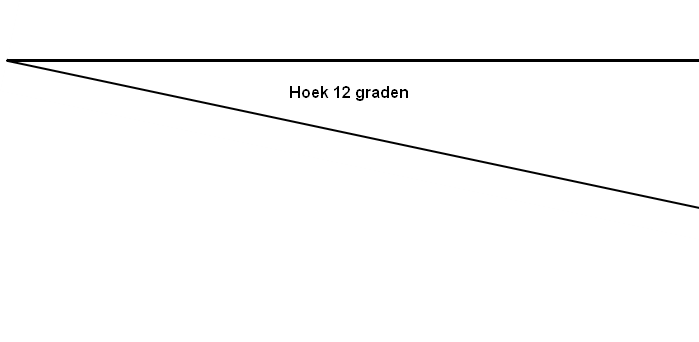

Staat de rail 12 graden schuin, zie bijgevoegde hoek zodat  de kop van de Hotbird-lnb 40mm lager staat dan de kop van de Astra 28,2.



[230571]

Goeiendag, het is gelukt en dank voor Sprietje en Smetje. Sprietje je hebt het geweldig gedaan om de exacte maten en schuinte door te geven en mijn probleem was, dat ik met een oudere ontvanger aan de slag ben gegaan en niet de nieuwe die ik in de woonkamer heb staan. De oudere zat de soldering op de print los na nader onderzoek en kon daarom nooit signaal doorgeven, vond het zonde om met de nieuwe ontvanger het balkon op te gaan, maar daarmee lukte het wel en ik was werkelijk binnen een half uur klaar en heb een gemiddelde signaalsterkte van 90% en de kwaliteit van de satellieten is gemiddeld  70% en van de astra 28.2 staat de eurobird 1 van 28.5 vlak naast en kan die ook goed ontvangen. Kortom sprietje bedankt voor de juiste gegevens! Kortom allemaal bedankt die hierop hebben gereageerd op mijn onderwerp

[Sprietje]

De Eurobird 1 stond vroeger op 28,5 oost maar sinds aug. 2015 is SES Astra de eigenaar van positie 28,5 oost. De Eurobird 1 staat sinds die tijd op 33 oost en op 28,5 oost staat de Astra 2E.
Bij grote schotels reken ik de positie van de Astra 2 lnb dan ook vanuit positie 28,35e, het gemiddelde van de 28,2 en 28,5 positie. Dat scheelt een paar millimeter.
In werkelijkheid staat de Astra 2E op dit moment op 28,57 oost.



[nminten]

Met kuiltje wordt verstaan midden hartfstand vd LNB?
