Geplaatst:

Hallo Sprietje,



Vandaag begonnen met uitrichten van mijn schotel, zoals jij beschrijft. Inderdaad er zaten wel regenkaps bij. Gewoon naar boven geschoven. Had ik niet eerder gezien. Dom van me!. Maar ja, het is nu 14 jaar geleden dat e schotel werd uitgericht.



Eerlijkheids gezegd viel me het tegen. Mijn waardes op de ontvanger komen gewoon niet hoger uit dan 70% bij Astra3 (A3). Ik heb ook gegeken met Sat director da ik op de goede satelliet gericht stond. Dat is dus het geval. Ook met bieper uitgeprobeerd. Elevatiehoek ook uitgeprobeerd. Hoogste waarde krijg ik met 30 graden. Dan staat mijn steun nog steeds waterpas. De rail van Hotbird, A1,A3 en A2 35 mm laten zaken. Skew aangepast LNB's. Maakt allemaal niets uit. Ik kom bij A3 vaak niet boven de 70%.



Ik heb de LNB ook schoongemaakt. Na 5 uur was ik er klaar mee. Of ik doe iets fout, of de LNB's zijn niet helemaal meer goed, of ik moet het gewoon accepteren.

  • 10 maanden later...
Geplaatst:
Op 17-9-2017 om 13:54 zei Sprietje:

de Hotbird-lnb moet 40mm lager staan dan de kop van de Astra 28,2



hallo Sprietje,



ik ben voor mijn buurman een multifeed voor een triax88 aan het plaaatsen,

de multifeed is van hetzelfde type als op jouw foto : maar ik plaats geen LNB voor Hotbird.

Bestaat er nog een makkelijke manier om die hoek in te stellen zonder Hotbird als referentiepunt ?



Groeten , Gene.

Kabel: Orange.

Schotel: Vu+ UNO 4K SE , TVV , Triple Quad

Geplaatst:
2 minuten geleden zei Sprietje:

Gaat het dan om de ontvangst van de 19,2 - 23,5 - 28,2?

In welke plaats is dat?



Ja,

en we zitten in 2400 Mol, Belgie.

Groeten , Gene.

Kabel: Orange.

Schotel: Vu+ UNO 4K SE , TVV , Triple Quad

Geplaatst: (aangepast)

Beste Gene 1225



Je moet de rail zo monteren dat het gat in het midden van de rail in de onderste groef zit. De rail moet 14° schuin gezet worden. Dit kun je doen met de waterpasfunctie app van je telefoon. De Astra 28,35-lnb moet het hoogste staan.
Schuif de lnb-klem tegen de lnb-arm en plaats daar de lnb van de Astra 23,5 in.
Zet de kop van de van de Astra 19,2-lnb tegen de kop van de 23,5 uitgaande dat je een lnb gebruikt met een kop van 59,5mm.
Zet de kop van de Astra 28,35  1mm vrij van de kop van de Astra 23,5
Stel de skew van de lnb's als volgt in:
Astra 19,2 op -4°
Astra 23,5 op -7°
Astra 28,35 op -10°
Monteer de lnb's zo dat de kop 5-6mm vrij staat van de lnb-klem
Nu de schotel uitrichten op maximale signaalkwaliteit van de Astra 23,5

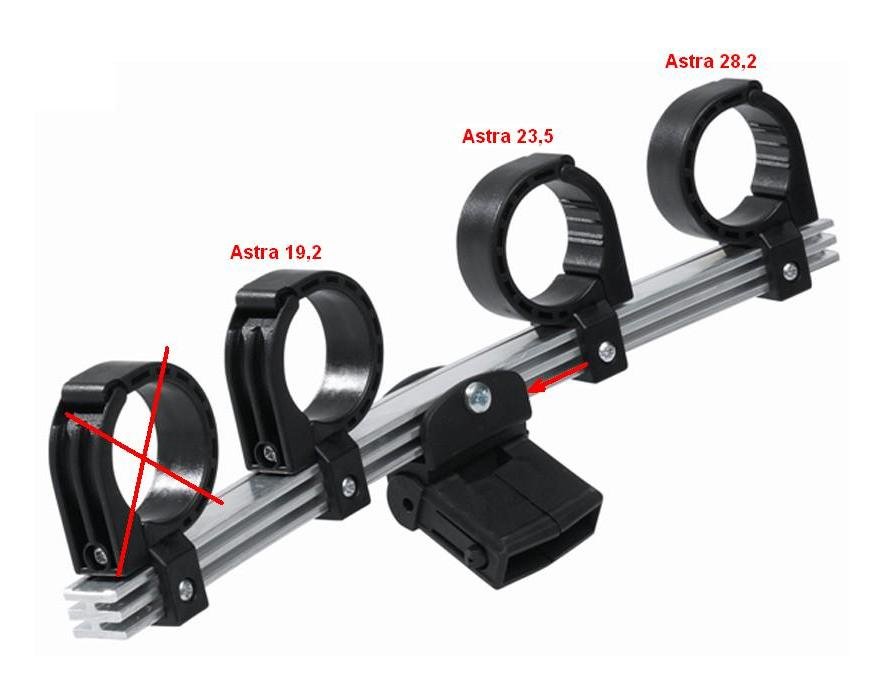

Astra 1, 2 en 3.JPG

Inverto Black Ultra quad met Triax rail klem.JPG

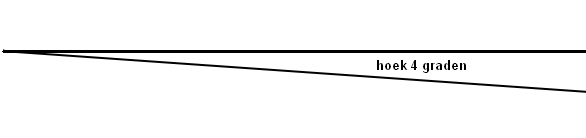

hoek van 4 graden.PNG

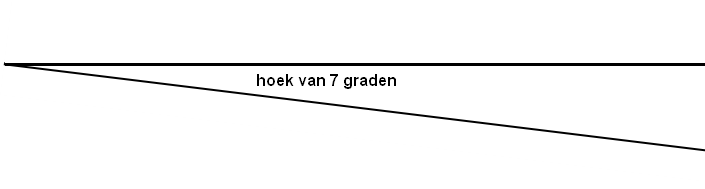

hoek van 7 graden.PNG

hoek van 10 graden.PNG

aangepast door Sprietje
Geplaatst:

Bedankt  Sprietje,

daar kan ik mee aan de slag volgend weekend;



1 uur geleden zei Sprietje:

Nu de schotel uitrichten op maximale signaalkwaliteit van de Astra 23,5



Een voorkeur voor een bepaalde transponder?

Groeten , Gene.

Kabel: Orange.

Schotel: Vu+ UNO 4K SE , TVV , Triple Quad

  • 3 weken later...
Geplaatst:

Beste lenaertsr


Nou effe uitrekenen is er niet bij. Daar gaat toch wel wat tijd in zitten samen met het verhaal schrijven, een goed half uur.



Voor Mol op een Triax 88 met de 13-19,2-23,5 en 28,35 het ik het volgende uitgerekend.
- plaats de rail zodat het gat in het midden in de onderste groef zit
- zorg dat de koppen van de lnb's 5-6mm van de klem af staan.
- zet de rail 11° schuin. Gebruik hiervoor de waterpasfunctie app van je mobile telefoon of de bijgevoegde hoek
- zet de lnb-houder van de Astra 19,2 tegen de arm


- stel de lnb's nu op de volgende afstanden:
tussen de Astra 19,2 en Hotbird 13 is 74mm
tussen de Astra 19,2 en Astra 23,5, de koppen strak tegen elkaar
tussen de Astra 23,5 en Astra 28,35 is 61mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.


- stel de skew van de lnb's als volgt in:
Hotbird 13 op -3°
Astra 19,2 op -4°
Astra 23,5 op -7°
Astra 28,35 op -10°
d.w.z. als je achter tegen de lnb's kijkt met de wijzers van de klok meegedraaid t.o.v. verticaal, niet t.o.v. de rail.


- stel de elevatie van de schotel in op 30° om de satellieten te vinden
- richt de schotel uit op de Astra 23,5, niet op de Astra 19,2 want die lnb staat 4,5mm uit positie.
- Zorg dan je maximale signaalkwaliteit hebt op bijv. Retro Music TV op positie 55 van TV Vlaanderen. Die gebruikt een fec. van 3/4 bij SR 29.500 en zit op 11798H. Hiervoor dien je de elevatie en de draairichting optimaal in te stellen.



Veel succes.



Triax rail gat onder 4 sats.jpg

hoek van 3 graden.JPG

hoek van 4 graden.PNG

hoek van 7 graden.PNG

hoek van 10 graden.PNG

hoek van 11 graden.png

  • 3 maanden later...
Geplaatst:

Doe momenteel een poging om een Triax 88 met multifeed te installeren bij mij thuis te Maastricht. Zou iemand mij kunnen zeggen wat de onderlinge afstanden tussen de LNB's moeten zijn en wat de overige settings zijn. LNB's zijn Inverto Ultra Black single. Alvast dank.

Geplaatst:

 LNB's zijn Inverto Ultra Black single

staat in zijn laatste regeltje

1x Dreambox 900UHD OpenPLi GCC-13.2 2x  TRIAX 110 TDS 4x twin lnb 1x bosat 1.50m .1x Dreambox 7020hd v2x dreambox 800

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio 1xZgemma H7S - 4K

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Geplaatst:
3 minuten geleden zei smetje limb.BE:

 LNB's zijn Inverto Ultra Black single

staat in zijn laatste regeltje

Idd LNB's zijn Inverto Ultra Black single

Zou graag hotbird en astra 1,2,3 willen ontvangen

Alvast dank
