Triax 88 multifeed afstellen

[Sprietje]

Inderdaad smetje, dat had ik even niet gelezen. Nu nog even weten welke satellieten.

[smetje limb.BE]

ik denk het standaard pakje

3x astra's 1x hotbird

mijn gedacht he

maar kan natuurlijk nog anders zijn haha





[ceesv]

20 minuten geleden zei maastrichtsat:

Idd LNB's zijn Inverto Ultra Black single

Zou graag hotbird en astra 1,2,3 willen ontvangen

Alvast dank



[smetje limb.BE]

had ik net toch al vermeld ceesv😉

[ceesv]

Tijd voor sterke koffie!

[smetje limb.BE]

Zojuist zei ceesv:

Tijd voor sterke koffie!

beetje lol maken he 😊

[Sprietje]

Beste maastrichtsat

Ik heb het volgende voor je uitgerekend voor een Triax 88 in Maastricht voor de 13-19-23-28:

- monteer de rail zodat het gat in het midden in de onderste groef zit

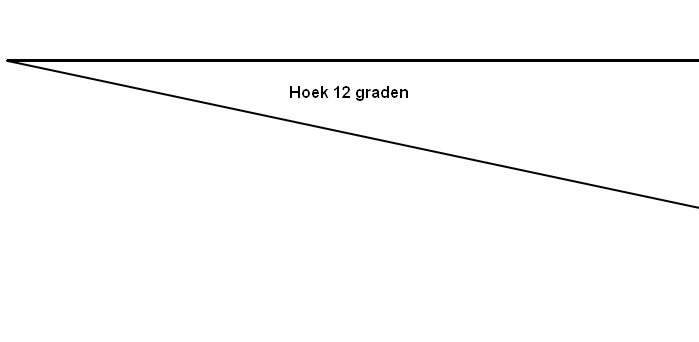

- zet de rail precies 12° schuin, in het oosten het laagst, in het westen het hoogst. Gebruik hiervoor de bijgevoegde hoek of gebruik de waterpasfunctie van je mobile telefoon
- monteer de lnb's in alle lnb-houders zodat de kop 5-6mm vrij staat van de houder
- monteer de lnb van de Astra 19,2 tegen de lnb-arm aan
- de berekening van de afstanden is als volgt:
> tussen de Hotbird 13 en Astra 19,2 is 78,5mm
> tussen de Astra 19,2 en Astra 23,5 is 54,25mm
>tussen de Astra 23,5 en Astra 28,35 is 60,8mm
je ziet dat de afstand van 54mm tussen de Astra 19,2 en 23,5 niet haalbaar is.
We gaan de lnb daarom strak tegen de kop van de Astra 23,5 plaatsen. De lnb van de Astra 19,2 komt dan iets naast de optimale plaats te staan maar dat is voor de sterke Astra 19,2 niet erg.
De in te stellen afstanden worden dan:
> tussen de Hotbird 13 en Astra 19,2 is 74,5mm
> tussen de Astra 19,2 en Astra 23,5 is 58,25mm (is tegen elkaar)
>tussen de Astra 23,5 en Astra 28,35 is 60,8mm
d.w.z., gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap
- stel de skew van de lnb's als volgt in:
> Hotbird 13 op -2,4° (dus nagenoeg met de aansluiting omlaag)
> Astra 19,2 op -3,3°
> Astra 23,5 op -6,5°
> Astra 28,35 op -10°
gemeten t.o.v. verticaal, niet t.o.v. de rail want die staat al schuin. Zie bijgevoegde hoeken.
- stel de elevatie van de schotel op 30 graden om de satelliet te vinden.
- je mag in eerste instantie de schotel uitrichten op de Astra 19,2 omdat die sterk is maar omdat de lnb van de Astra 19,2 niet helemaal op zijn plaats staat, moet de de schotel fijnafstellen op de Astra 23,5. Doe dit met de uiterste precisie want dat bepaalt ook de ontvangstkwaliteit van de overige 3 satellieten.



[maastrichtsat]

@SprietjeSuper bedankt. Alles is perfect gelukt!

[Sprietje]

Zo, dat heb je snel gedaan.
Fijn dat het perfect gelukt is.
Leuk dat mijn berekening weer helemaal klopt.
Hoe is de signaalkwaliteit van de 4 satellieten?

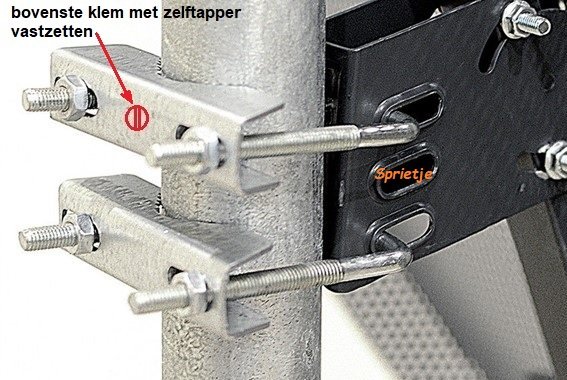

Om de schotel nog een stuk nauwkeuriger af te stellen plaats je een parker in de bovenste mastklem.
- neem een zelftapper van 4 of 5mm buitenmaat.
- meet daar de kerndiameter van op en boor een gat gelijk aan de kerndiameter door de beugel en de pijp.
- boor nu een gat van bijna de buitendiameter alleen door de klembeugel.
- schroef nu de parker er in en zet de klembeugel goed vast.
- draai alle 4 de moeren een slag los.
- door nu de moeren aan de rechter zijde iets los te draaien en aan de linker zijde iets aan te draaien of omgekeerd natuurlijk, kun je de schotel heel fijn bijsturen.
Zo krijg je hem optimaal uitgericht.
In jou geval dus maximale signaalkwaliteit op de Astra 23,5 instellen, de rest staat dan ook optimaal.



[maastrichtsat]

Signaalkwaliteit is erg goed. Kan je de waardes alleen niet geven want heb mijn dreambox er niet meer op aangesloten. Werkt nu via Sat IP server die dit niet nauwkeurig weer geeft (maar gelukkig verder wel perfect werkt i.c.m. tvheadend). Nog bedankt voor de overige tips. Ga ik eens naar kijken 👍

[Johnny UAE]

Hallo,



Graag berekening voor TD88 schotel - Multifeed A3/A2/A1Hot - 4 * LNB MTI Quad 0,2 dB High Line AK54-XT2N - Dreambox 7020HD



Gelegen in Hasselt - België



Bedankt

[Sprietje]

Dat gaat niet lukken op een Triax 88.
Bij lnb's met een kop van 59,5mm, kun je tussen de Astra 19,2 en 23,5 al niet dicht genoeg tegen elkaar. De afwijking voor de Astra 19,2 is dan al 6mm, met deze lnb's waarvan de koppen een diameter van 66mm hebben, kom je er dan 12mm naast te staan. Ook de afstand tussen de Astra 23,5 en 28,35 gaat niet.

[Johnny UAE]

2 uur geleden zei Sprietje:

Dat gaat niet lukken op een Triax 88.
Bij lnb's met een kop van 59,5mm, kun je tussen de Astra 19,2 en 23,5 al niet dicht genoeg tegen elkaar. De afwijking voor de Astra 19,2 is dan al 6mm, met deze lnb's waarvan de koppen een diameter van 66mm hebben, kom je er dan 12mm naast te staan. Ook de afstand tussen de Astra 23,5 en 28,35 gaat niet.



OK - dan moet ik die niet van mijn Wavefrontier T90 halen dewelke nu bij mijn vader staat opgesteld. Dus dan maar naar die Inverto LNB gaan vermoed ik of stel je andere LNB voor?

[Sprietje]

De lnb waar je het over had heeft 4 aansluitingen. Ik neem aan dat je dan voor een andere lnb gaat met 4 aansluitingen.
Bij een Inverto Black Ultra Quad is de behuizing aan de achterzijde te breed, nl 71mm. Die past niet.
Dan kun je de Inverto Black Premium Quad nemen. Die wordt niet meer gemaakt maar is nog wel volop te koop. Deze doet nauwelijks voor de Black Ultra onder.



[Johnny UAE]

8 minuten geleden zei Sprietje:

De lnb waar je het over had heeft 4 aansluitingen. Ik neem aan dat je dan voor een andere lnb gaat met 4 aansluitingen.
Bij een Inverto Black Ultra Quad is de behuizing aan de achterzijde te breed, nl 71mm. Die past niet.
Dan kun je de Inverto Black Premium Quad nemen. Die wordt niet meer gemaakt maar is nog wel volop te koop. Deze doet nauwelijks voor de Black Ultra onder.



het moet voor mij geen Inverto zijn, mag ook een andere zolang hij maar goed is. Andere merken die goed zijn - ik bedoel goed zoals de MTI



4 aansluiting is wel nodig - 2 voor de DM7020HD en 1 voor op de slaapkamer
