Tip vulling en ondersteuning.

[Con]

Ben een poosje bezig met een aantal ongelijkzijdige hoeklijntjes te maken

met de afmetingen van 40 x 20 x 2 mm en die braken eenvoudig af af op

de grens van het korte been (20mm) op het lange been (40mm).



Ik had de wanddikte op 1mm gezet en dan bestaan de wanden (en bodem)

uit 2 printlijnen wat, blijkbaar achteraf veel te fragiel was. na een stuk of 5

geprobeerd te hebben met verschillende temperaturen en snelheden bleef

het tobben. Ook nog een inwendige ronding aangebracht opdat je meer

"vlees" zou hebben. Maar toen brak het eenvoudig af nèt boven de ronding.



Toen ben ik overgegaan op een wanddikte van 0,8mm (de ondergrens) en

daartussen was dan nog ruimte voor 0,4mm vulling en blijkbaar was dat de

oplossing. De vulling gaat zigzaggend en verbind zo veel beter de beide

wanden (binnen- en buitenwand).



En dit is dus uiteindelijk de oplossing. Moraal? met vulling kan het dus sterker

worden gemaakt. Anders gezegd, met minder materiaal kan het dus sterker zijn.

Boeiend.



Even een nadere tip van een collega van mij die al jaren 3D print. bedenk, als

je een ontwerp aan het maken bent dat je het liefst geen ondersteuning hoeft

te gebruiken. Dit kun je doen om geen vlakke oversteken te maken > 6mm en

maak het anders iets gebogen.

Of zorg dat, wanneer je wél overhang hebt, het object dan onder een hoek op

je printerbed komt te liggen. Ook dan kun je voorkomen dat je ondersteuning

nodig hebt.

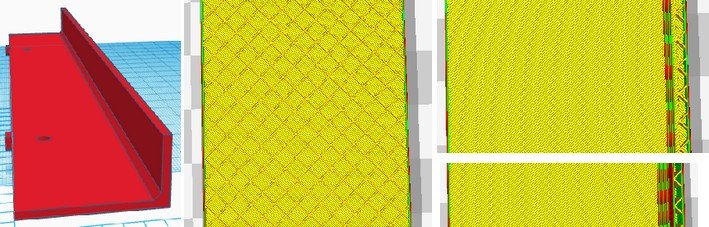

Hier nog even het hoeklijntje.
