De skew van een lnb

[steventje]

Kan je in de lage landen de satelliet Yamal202 op 49E ontvangen met een E85 max schotel?

[Sprietje]

Deze vraag heeft toch niets met de skew van een lnb te maken. Je bent dit draadje nu aan het vervuilen voor mensen die meer over de skew van een lnb willen weten.

9 september 2017 aangepast door Sprietje

[Rivellino]

Ik vermoed dat het gebruik van een multirail invloed heeft op de skew van de LNB´s. De LNB van bijvoorbeeld Astra 23,5 staat dan niet in het midden van de schotel.

Sprietje kun je uitleggen welke invloed dat heeft op de skew?



[Sprietje]

Heeft geen enkele invloed.

[Drs. IJzerbout]

Sprietje...als je zo´n verhaal verteld is dat leuk voor de gemiddelde lezer die er weinig verstand van heeft maar je moet het wel op juistheid controleren.



Ja, er is horizontale en vertikale polarisatie. Dit heet lineare (planaire) polarisatie. Maar er wordt niet in kruispolarisatie uitgezonden. Kruispolarisatie is de overspraak tussen horizontale en vertikale polarisatie.

Circulaire polarisatie is er ook en heeft een belangrijk voordeel: de kruispolarisatie onderdrukking tussen links en rechts draaiende polarisatie is duidelijk beter. Daarom wordt het over het algemeen bij C-band overdracht toegepast. Omdat bij C-band frequenties de kruispolarisatie bij lineare polarisatie stukken minder is dan bij circulaire polarisatie.



Er zijn LNC´s voor uitsluitend circulaire polarisatie en de skew is niet belangrijk.

De skew is wel belangrijk als je circulair op een lineaire LNC wil ontvangen. Maar deze skew is niet opgegeven omdat je nooit weet in welke hoek de antenne in de LNC getroffen wordt.

Over het algemeen wordt een lineaire LNC gebruikt bij circulaire polarisatie d.m.v. een converter. Dit is een klein mica plaatje in de LNC na de feedhoorntrechter. Hierbij speelt de stand van dit mica plaatje, dus de skew een grote rol bij de conversie.



Verder kan de skew bij lineaire polarisatie ook veranderen door de toestand van de atmosfeer.

Bij onze uplink´s naar de satellieten wordt dit automatisch geoptimeerd met een high precision servo motor.

[Sprietje]

Goh, ben ik toch helemaal vergeten uit te leggen waaraan ik kan zien dat zelfs bekende calculators helemaal geen rekening houden dat Eutelsat zijn polarisatie 3,5° gedraaid uitzendt.

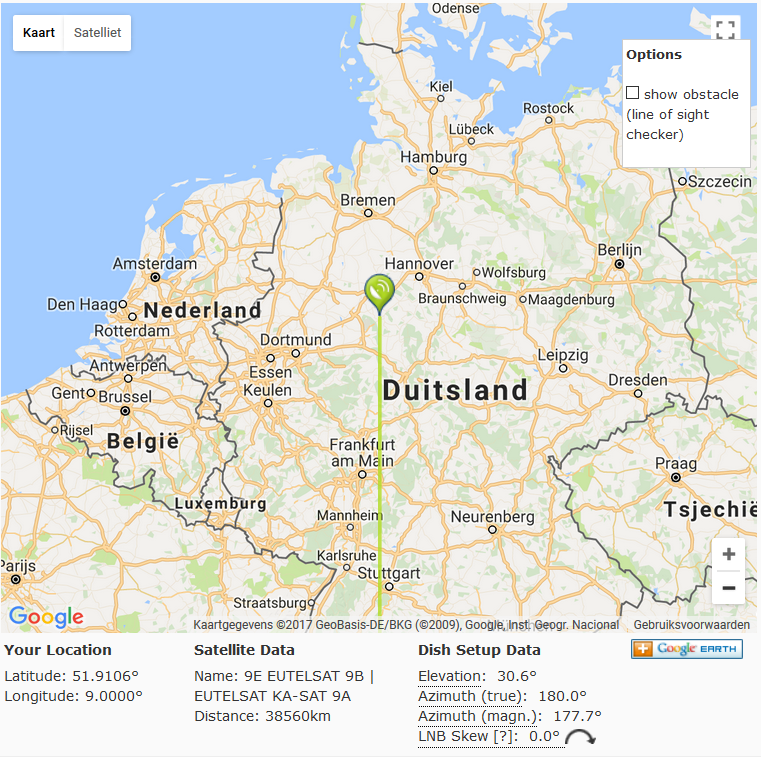

Kijk naar bijlage 1. Daar heb ik de calculator Dishpointer.com.
Ik heb de Eutelsat 9 oost ingevoerd waar Joyne op zit. Die satelliet hangt dus op 9 graden oost. Op elke locatie die zich ook op 9 graden oost bevindt, moet de skew dus nul graden zijn als Eutelsat geen aangepaste skew zou gebruiken.
En wat zien we? De calculator geeft precies 0,0 graden skew aan. Hiermee is aangetoond dat Dishpointer dus geen rekening houdt dat Eutelsat de skew +3,5° gedraaid uitzendt.
Had de calculator er wel rekening mee gehouden, dan had er moeten staan dat de skew +3,5° moet zijn.

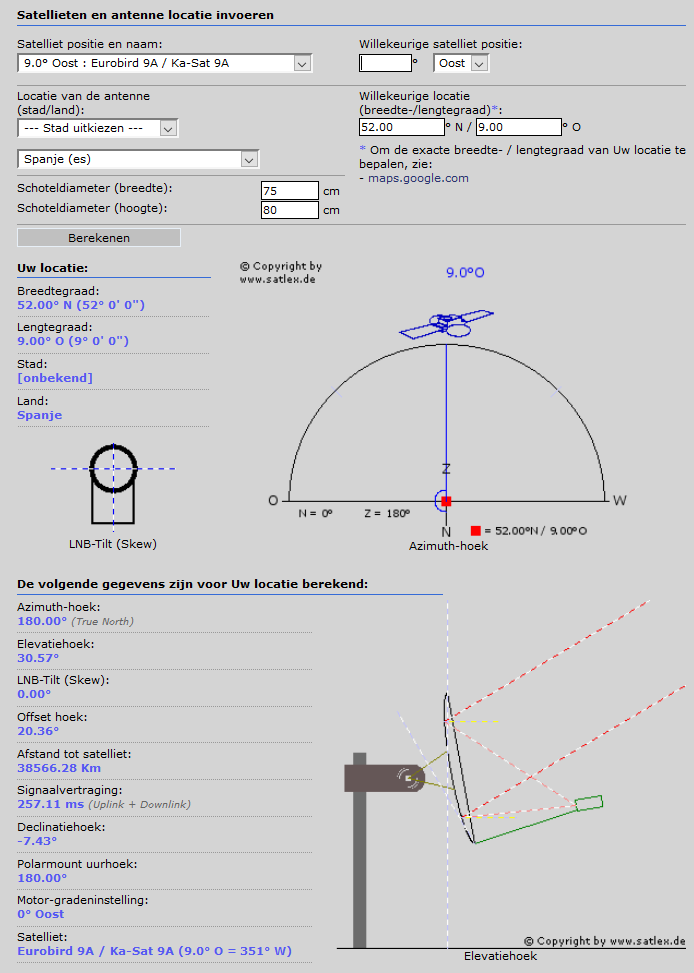

In bijlage 2 heb ik calculator Satlex gebruikt.
Ook hier weer de Eutelsat 9B ingevuld op 9 graden oost en een ontvangstpositie gekozen op 9 oost.
Ook hier zie je dat er aangegeven wordt dat de skew 0,00 graden moet zijn. Ook deze calculator houdt dus geen rekening met de aangepaste skew van de Eutelsat satellieten.



Voor de drie Astra satellieten, 19,2 - 23,5 - 28,2 oost wordt wél rekening gehouden met de aangepaste skew  van +7,5 graden.
Bekijk bijlage 3 waar ik met Dishpointer gekozen heb voor de Astra 23,5 en een plek op de kaart gekozen heb ook op 23,5 oost.
Je ziet dat de calculator nu wel keurig +7,5 graden aan geeft.





In de vierde bijlage zien we de Satlex calculator waarbij ik ook weer gekozen heb voor de Astra 23,5 en een plek op de kaart van 23,5 oost.
Satlex geeft twee waardes voor de skew.
Eerste zien we skew 0,00 graden staan.
Daaronder zien we uitzonderingsgeval +7,00 graden staan.
Hieruit blijkt dus dat Satlex ook rekening houdt met de aangepaste skew van de drie Astra satellieten echter geen 7,5° maar 7°. Nu lig ik van die halve graad niet wakker alleen begrijp ik het niet omdat SES Astra toch duidelijk aan geeft dat het om een aangepaste polarisatie van 7,5° gaat en niet om 7°.





Gebruikt U bijvoorbeeld calculators op Uw mobile telefoon, dan kan op deze manier eenvoudig gecontroleerd worden of de calculator rekening houdt met de aangepaste polarisaties van de Astra en Eutelsat satellieten.



[Sprietje]

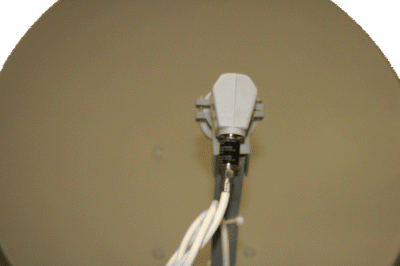

Ik heb hier nog een heel leuk gif-plaatje waarmee duidelijk wordt wat er met de skew bedoeld wordt.



[trust]

 Lijkt meer op een apparaat voor een buigtest van coaxkabels

[ceesv]

Staat die schotel op een schip?

Automatische skew/deining compensator.

[HarryJohann]

Interessant onderwerp over die skew. Erg technisch voor een ouwe lul als ik, maar ik had daar toch een vraagje over. Ik zie dat de skew van de LNB dus in de LNB houder moet worden afgesteld. Nou heb ik net een LNB vervangen omdat de vorige rot was. Op die vorige kop zat een draaibaar gedeelte met aan 2 zijden een driehoekje met links en rechts een schaalverdeling. Dat gedeelte van de LNB kun je dus verdraaien. Maar waar dient het precies voor?

Het probleem is dat ik bij het signaal van de satelliet veel ruis heb. Dat drukt zich uit in Db. wat gemiddeld op 10 staat. Dat wil ook zeggen dat ik het signaal niet hoger krijg dan 60 62 procent. Zit hier allemaal verband tussen of zit het hem helemaal in de skew?

[Drs. IJzerbout]

De instelling van de skew voor een LNB moet wel juist zijn, maar zit je er wat naast dan is er geen man over boord. Je zult nooit een messcherp maximum vinden. In de LNC zit een dipooltje en dat heeft ook een openingshoek.

Er kan geen ruis ontstaan bij ontvangst van een digitaal signaal. Het is alles of niets.

[mebo870]

Het is wel een vreemde positionering van de Europese satellieten, de meeste hangen niet eens voor hun doelgebied. Als voorbeeld even de U.K. aanhalen, logisch gezien zou men deze satellieten ergens rond de 2 WEST verwachten. Terwijl ze nu 30 graden oostelijker hangen, dat heeft toch een invloed op de ontvangst, daar de afstand groter wordt. Is dat zo gegroeid of zit daar toch een reden achter.

[Sprietje]

Nee beste mebo, er zit geen reden achter. Het is gewoon een wereldwijde organisatie die beslist waar een satelliet geplaatst mag worden. Eutelsat die als eerste geostationaire satellieten voor tv-uitzendingen in Europa aan vroeg, had de beste posities te beginnen met de Hotbird op 13 oost.
Verder wordt er natuurlijk wel gekeken dat de satelliet op een positie komt te hangen die redelijkerwijs ook goed op het doelgebied gericht kan worden.



[Sprietje]

Beste HarryJohan



Een ouwe lul, ik ben ook al over de 70 hoor maar voel me nog niet oud.

Wil je het hele verhaal over de skew nog eens lezen, zoek dan eens op Google met de term: de skew van een lnb sprietje



12 oktober 2017 aangepast door Sprietje

[HarryJohann]

Als je zeker weet dat daar het antwoord op mijn vraag tussen staat, ga ik het zeker lezen. Dacht dat je het wel paraat zou hebben.
