Technisat multytenne twin positie-advies

[rdashp]

Door verbouwing moet de Technisat Multytenne 4in1 Twin helaas verplaatst worden.

Veel plek is er helaas niet meer voor zonder lelijk in het zicht of loop te hangen.



Daarom wil ik hem graag aan de ZW hoekje van dakterrashek bevestigen.

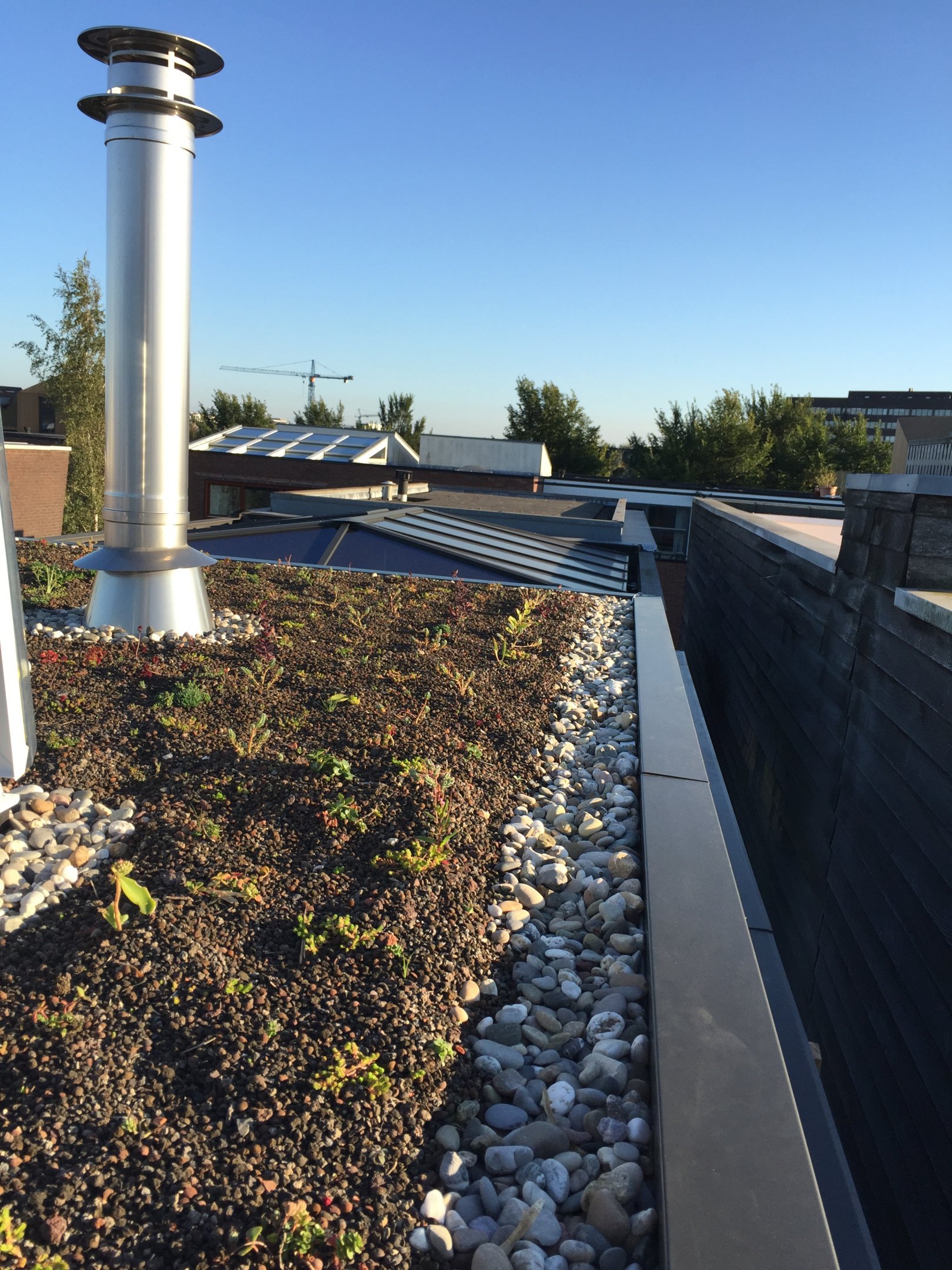

Nadeel is dat voor de Astra 23,5, Astra 28,2 en Eurotelsat 28,5 onze 150mm schoorsteen, op maar paar meter afstand van die hoek, in de weg lijkt te staan. Zie plaatjes.



Gaat dit goed of is de 45cm Twin inderdaad te klein om ‘om de schoorsteen heen te kunnen kijken’?

Wat is jullie ervaring? Bvd

26 september 2017 aangepast door rdashp

[rdashp]

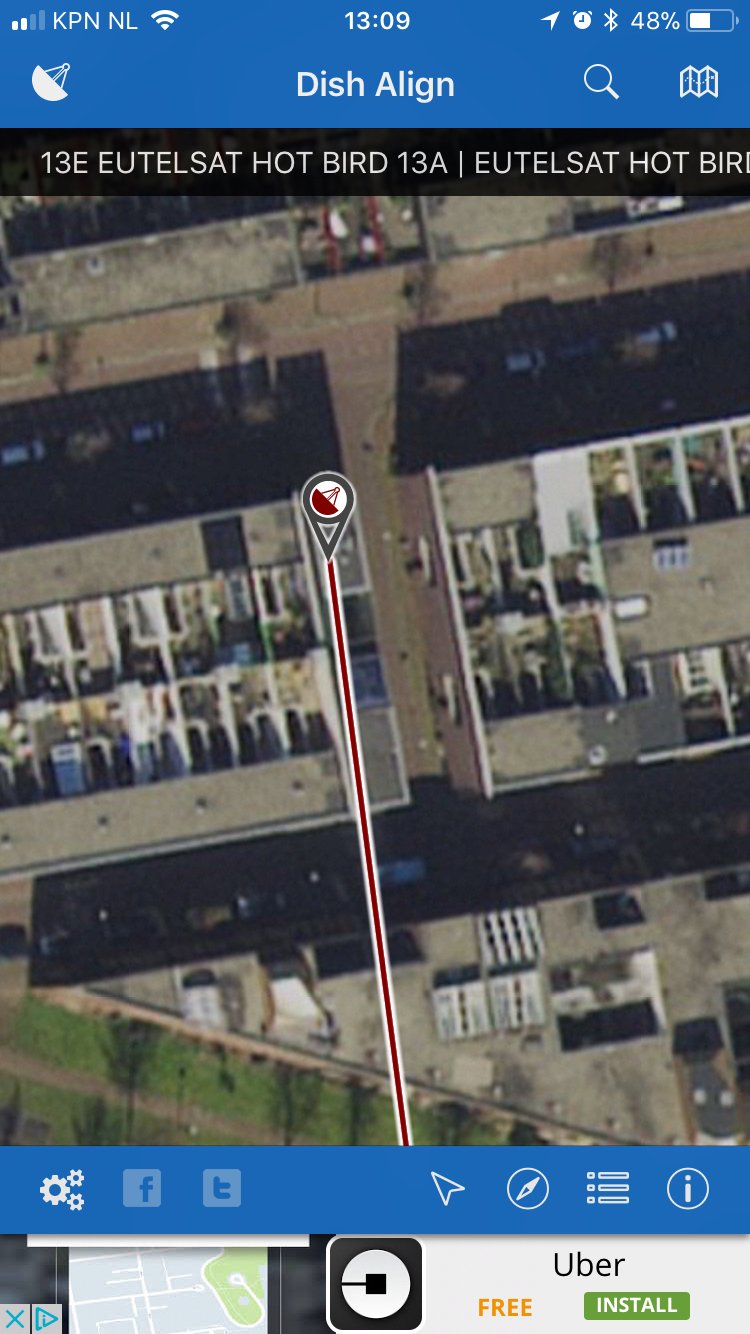

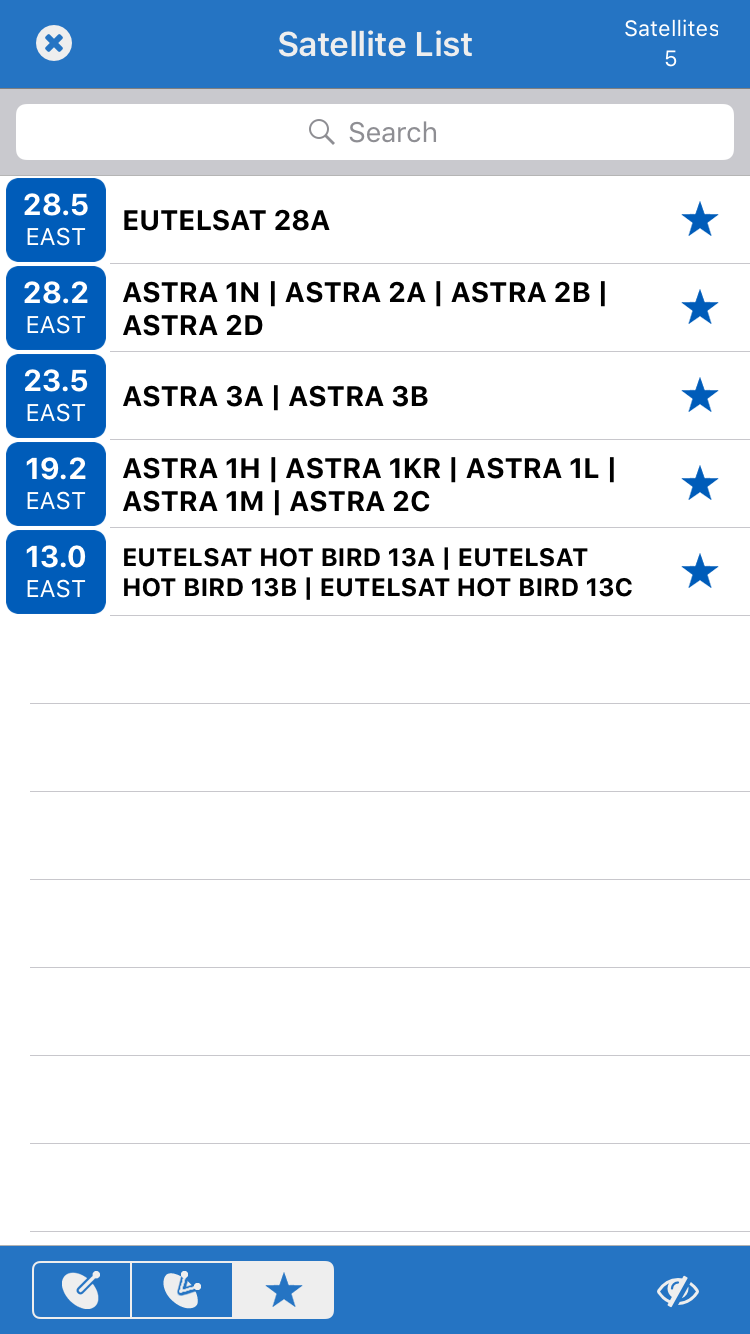

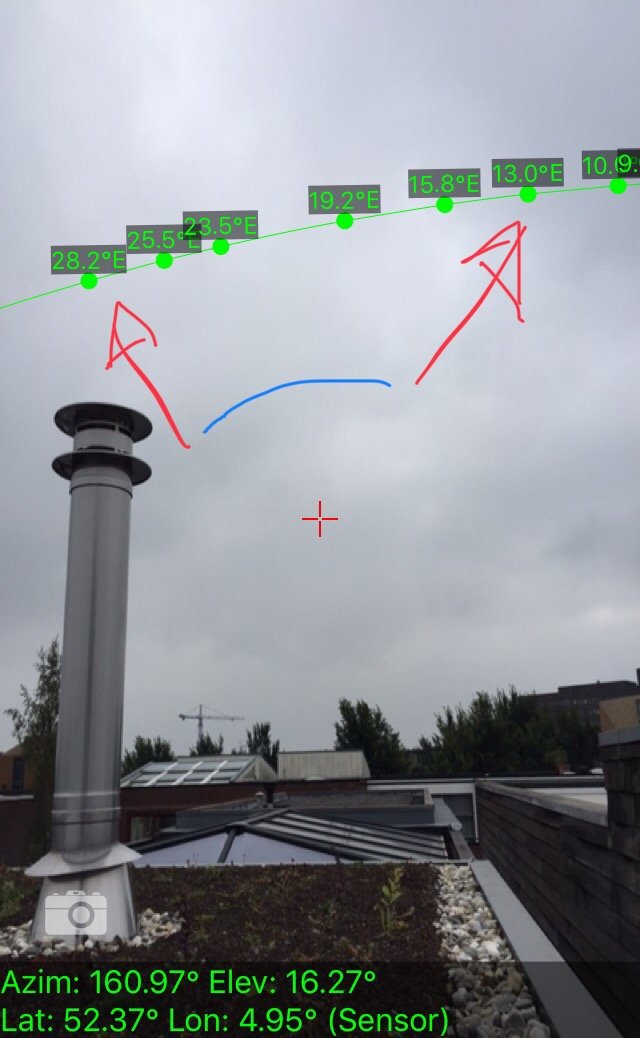

als ik deze sat posities met AR via Satfinder Lite app check met telefoon op ZO hoekje waar de Twin zou moeten komen, dan lijkt het goed te gaan? Of heeft Astra 28,2 meer clearance nodig?



26 september 2017 aangepast door rdashp

[Sprietje]

Beste rdashp



Ik begrijp dat je de Multytenne al langer in gebruik hebt. Dan zul je wel weten dat deze schotel niet veel regenreserve heeft en het met een flinke regenbui laat afweten voor de Astra 23,5.

De foto die je hebt gemaakt met je telefoon geeft aan dat je voldoende ruimte hebt boven de schoorsteen als je de foto tenminste gemaakt hebt op de plaats waar het midden van de schotel komt te staan.

De vraag is alleen hoe nauwkeurig is de app die dit zo aan geeft in combinatie met het kompas en de ingebouwde elevatiemeter die in je telefoon zit.

Wat dat betreft heb je geluk want over enkele dagen is het weer sun outage en dan draait de zon precies achter de satellieten door.

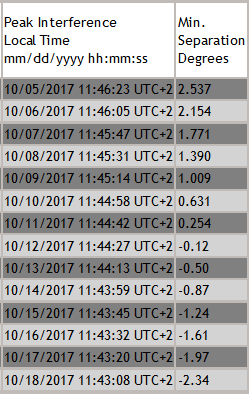

Het lijkt er op dat alleen voor de Astra 28,2 de vraag is of je schoorsteenpijp niet in de signaalweg staat. Daarom heb ik een tabel toegevoegd voor Amsterdam van de Astra 28,2.
Hierop kun je in de eerste kolom al vanaf 5 okt al zien waar de Astra 28,2 staat op het bewuste tijdstip.
De tweede kolom geeft aan hoeveel graden de zon op die bewuste dag hoger (+) of lager (-) staat dan de Astra 28,2.
In geen geval mag op 12 oktober schaduw op je schotel vallen door die schoorsteenpijp.



Ik denk dat je de Multytenne al wel vast kunt monteren op de plaats die je in gedachte had en dan kun je het vrije zicht met behulp van deze calculator nog even controleren als de zon tenminste wil schijnen rond 12 okt.



[rdashp]

@Sprietje ja heb inderdaad mobiel met app zo goed mogelijk gehouden op plek waar hart schotel zou moeten komen tijdens maken van deze impressie foto’s.

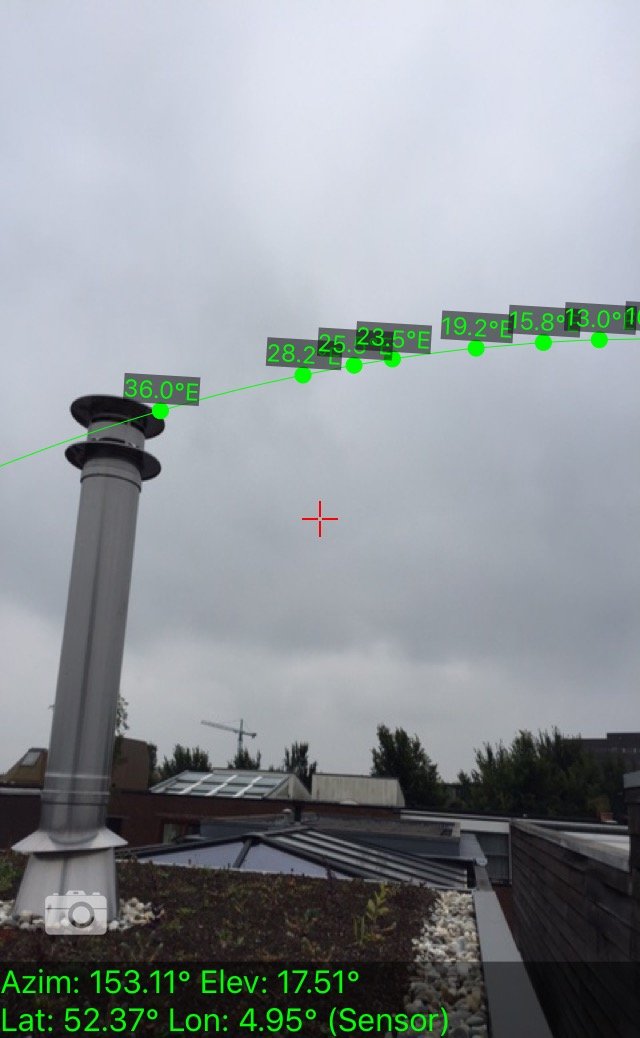

Opvallend is dat AR van sat posities in app nogal verspringt per meting: de ene keer is 28,2 helemaal vrij en de volgende keer hangt 28,2 boven schoorsteen?! Zie plaatjes. Ga daarom van ‘slechtste’ plaatje  uit...



Ik zal zeker op 12/10 om 11h44m27s de schaduw controleren. dank!

[Sprietje]

Tja, dat je verschillende situaties krijgt heeft te maken met de onnauwkeurigheid en instabiliteit van je telefoon.
De zon is 100% nauwkeurig.
Ik zou zeker niet wachten tot precies 12 okt. want de kans is groot dat je de zon niet kunt zien.
Begin al eerder zodat je in ieder geval de richting al weet.
Je kunt ook een paar dagen na 12 okt. nog kijken. Omdat de zon dan een fractie lager staat dan de satelliet, zou je misschien dan wel schaduw  net onder of aan de onderzijde van de schotel kunnen zien maar dat geeft dan geen ontvangstprobleem meer.



[rdashp]

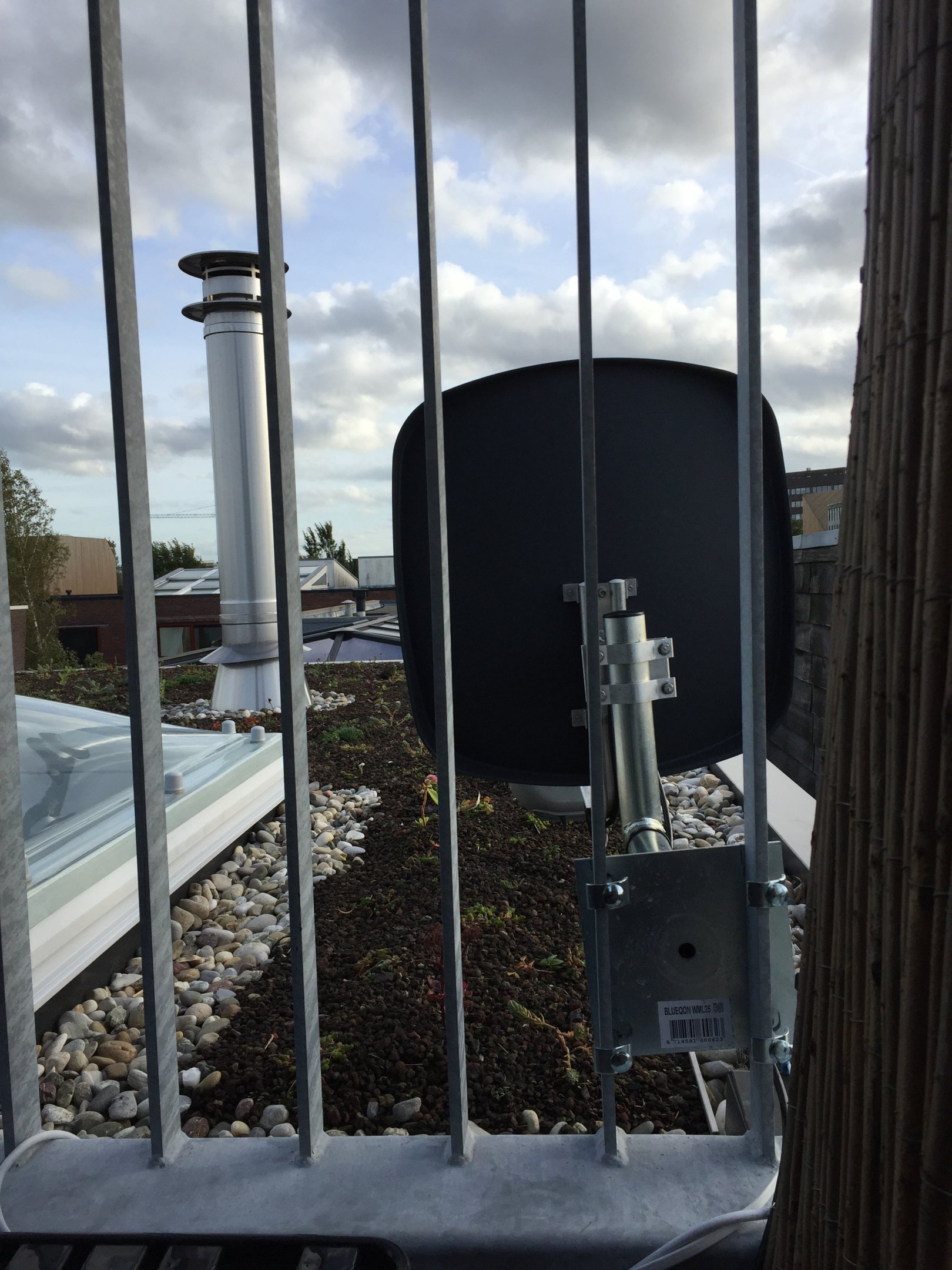

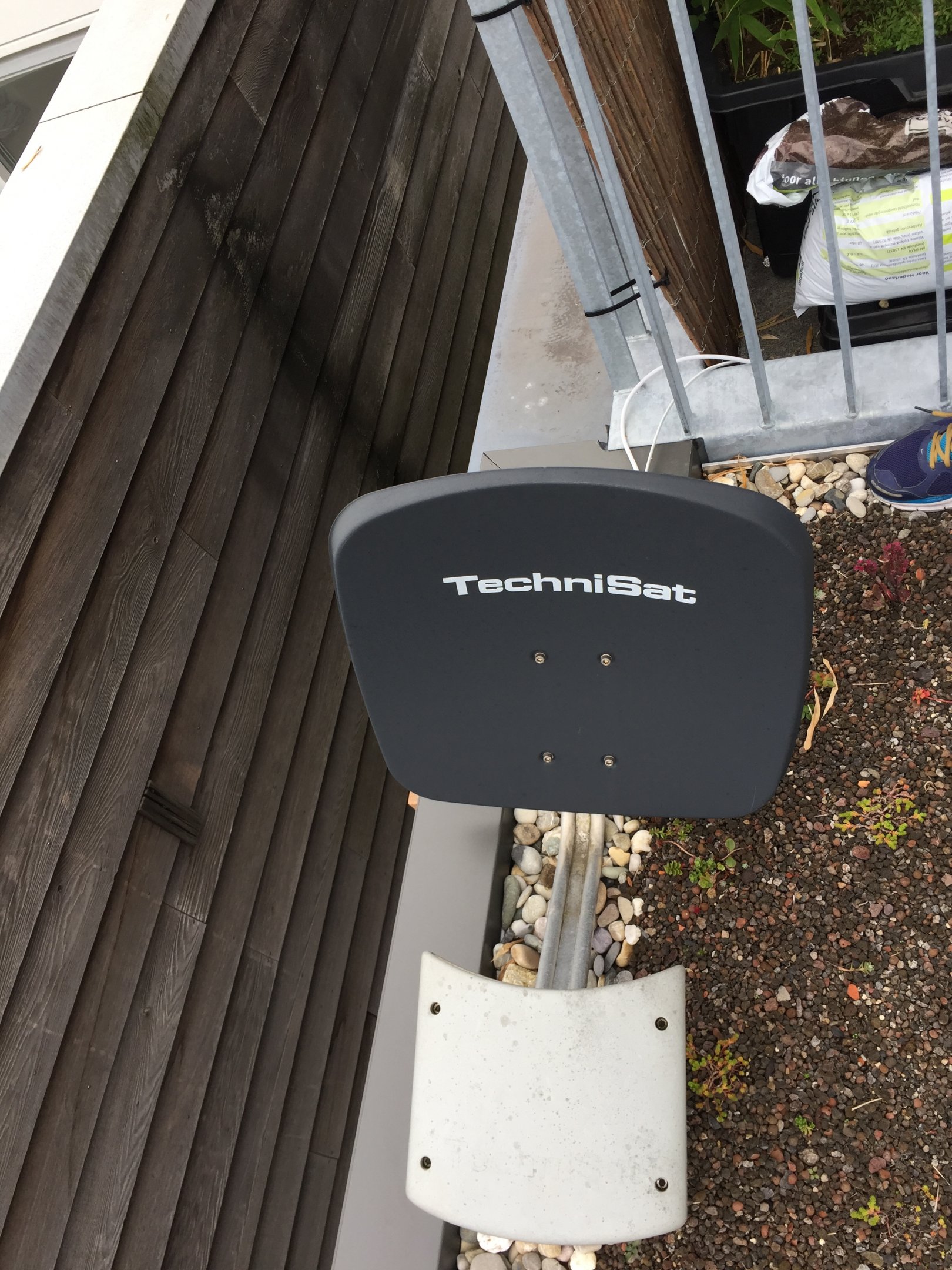

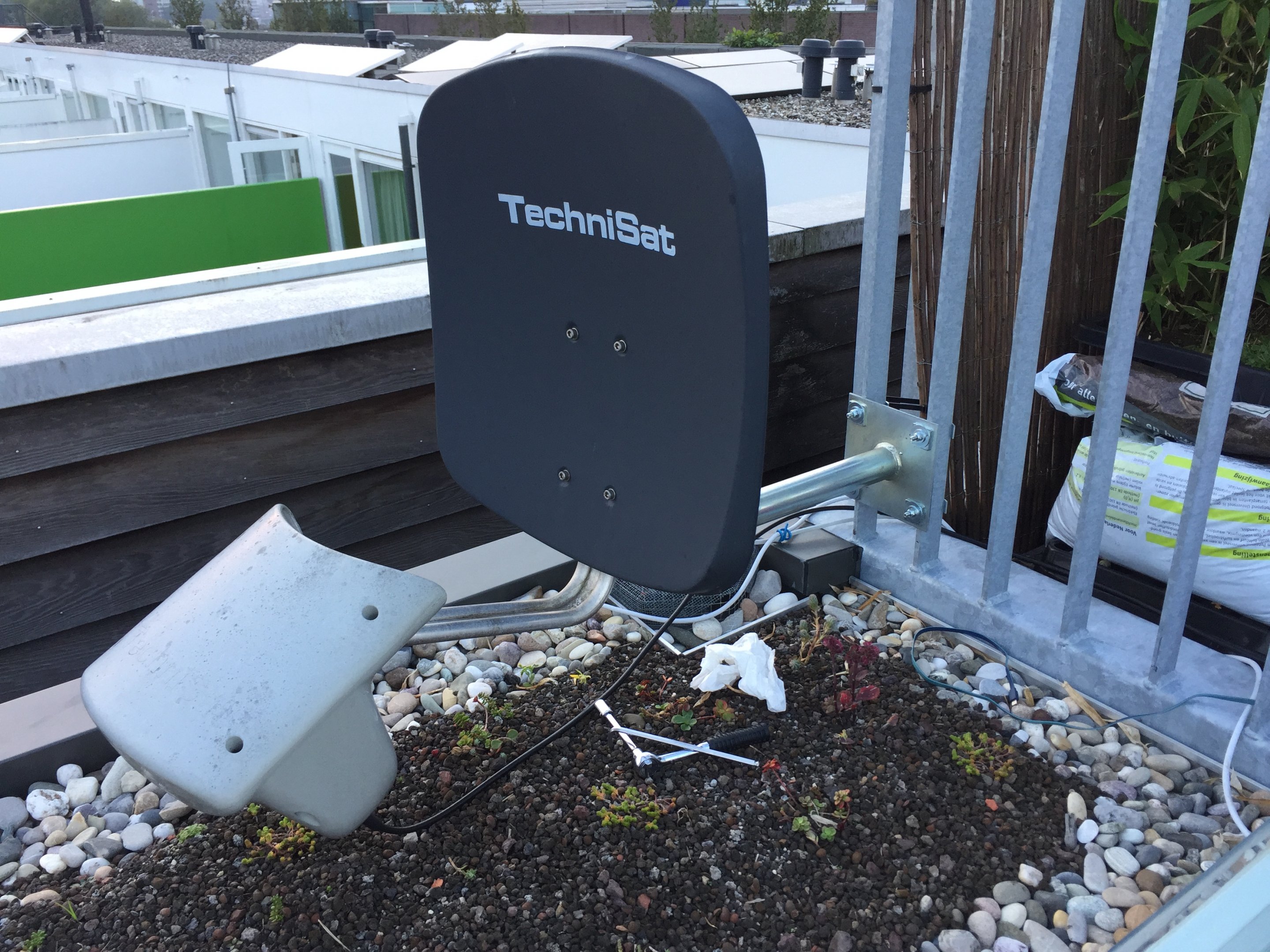

@Sprietje na beetje klooien: had eerst de bbc op Astra 19.2!

Lijkt de tuning van de twin hangend aan beugel weer redelijk ok.

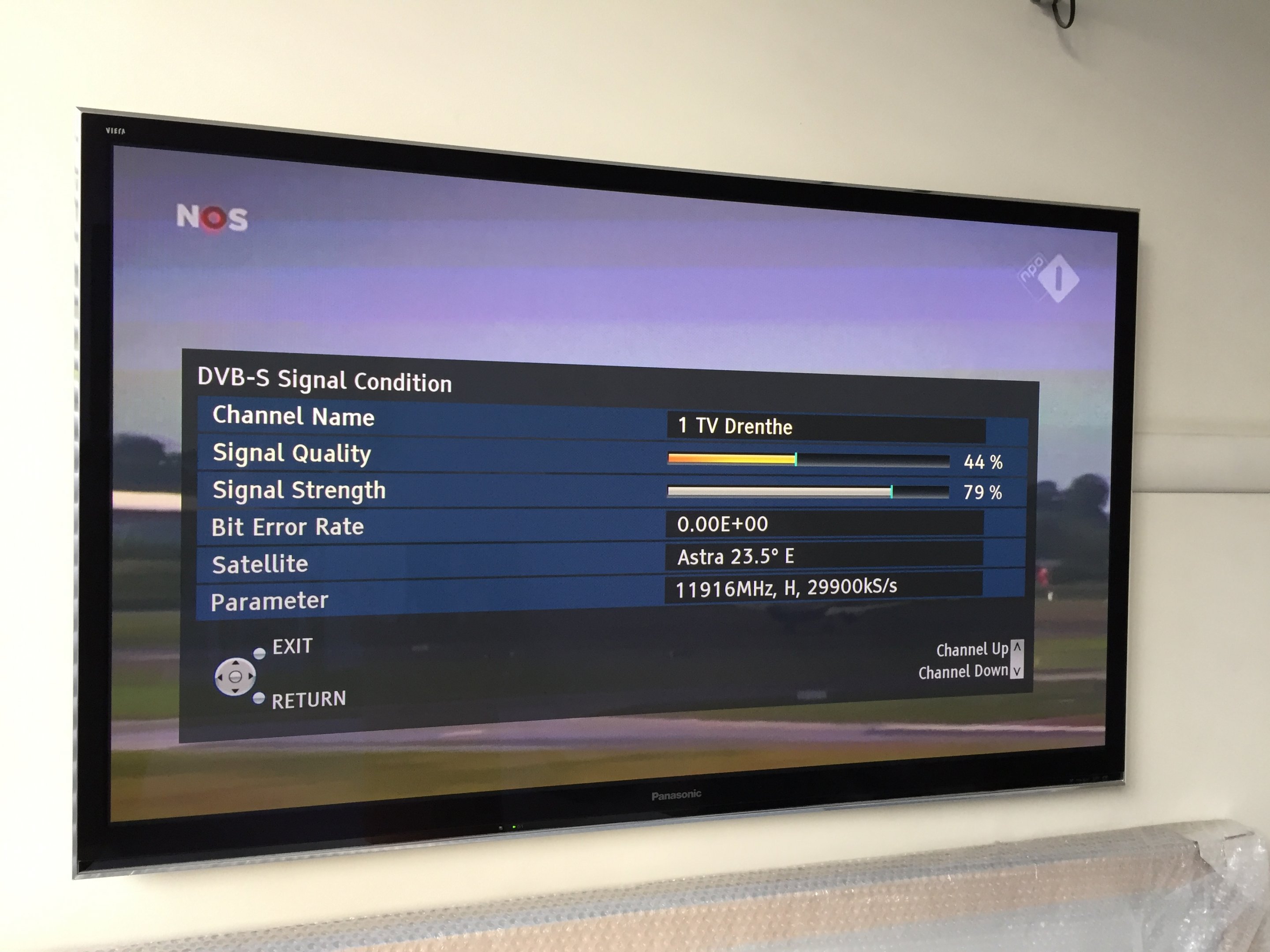

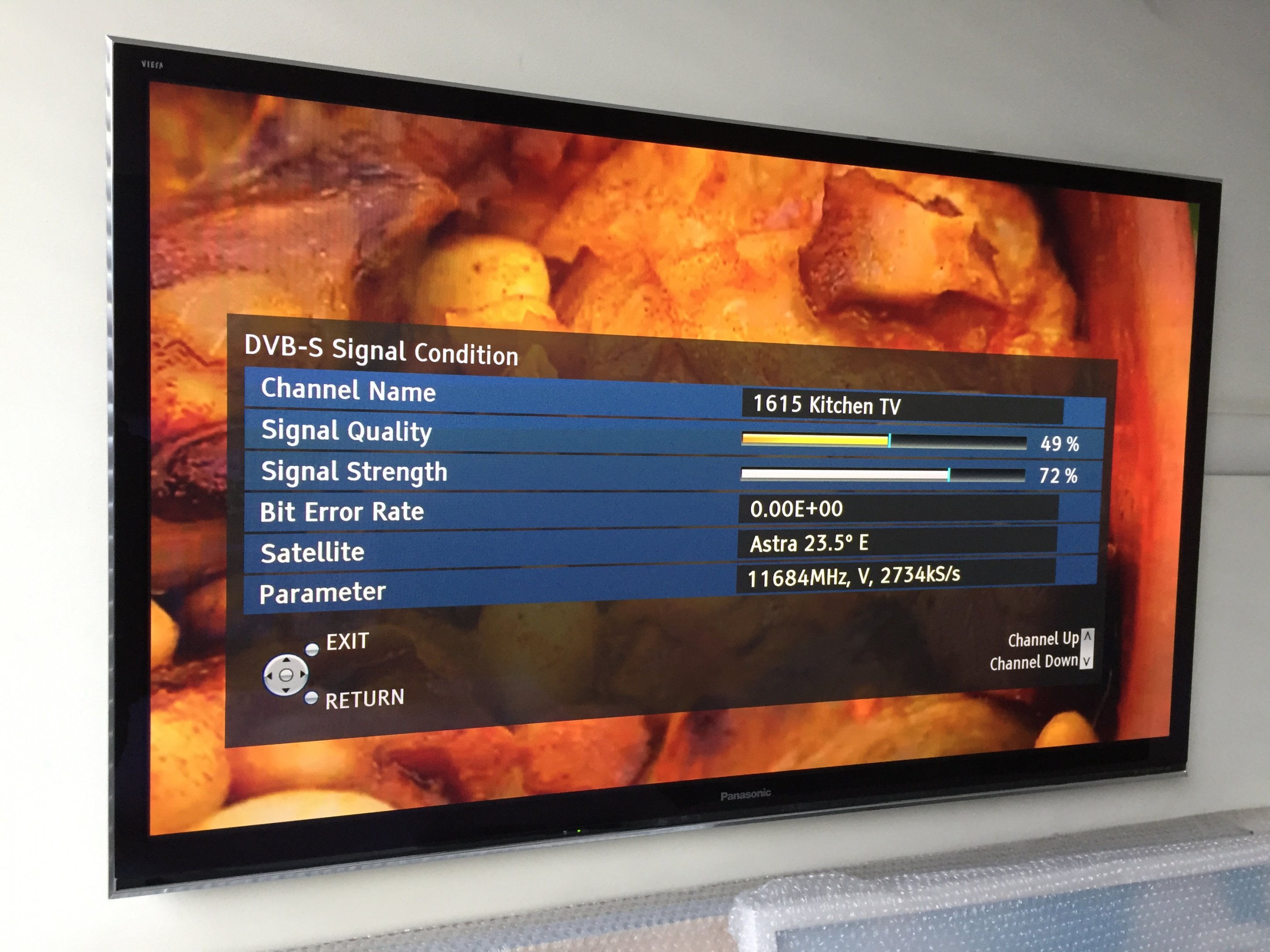

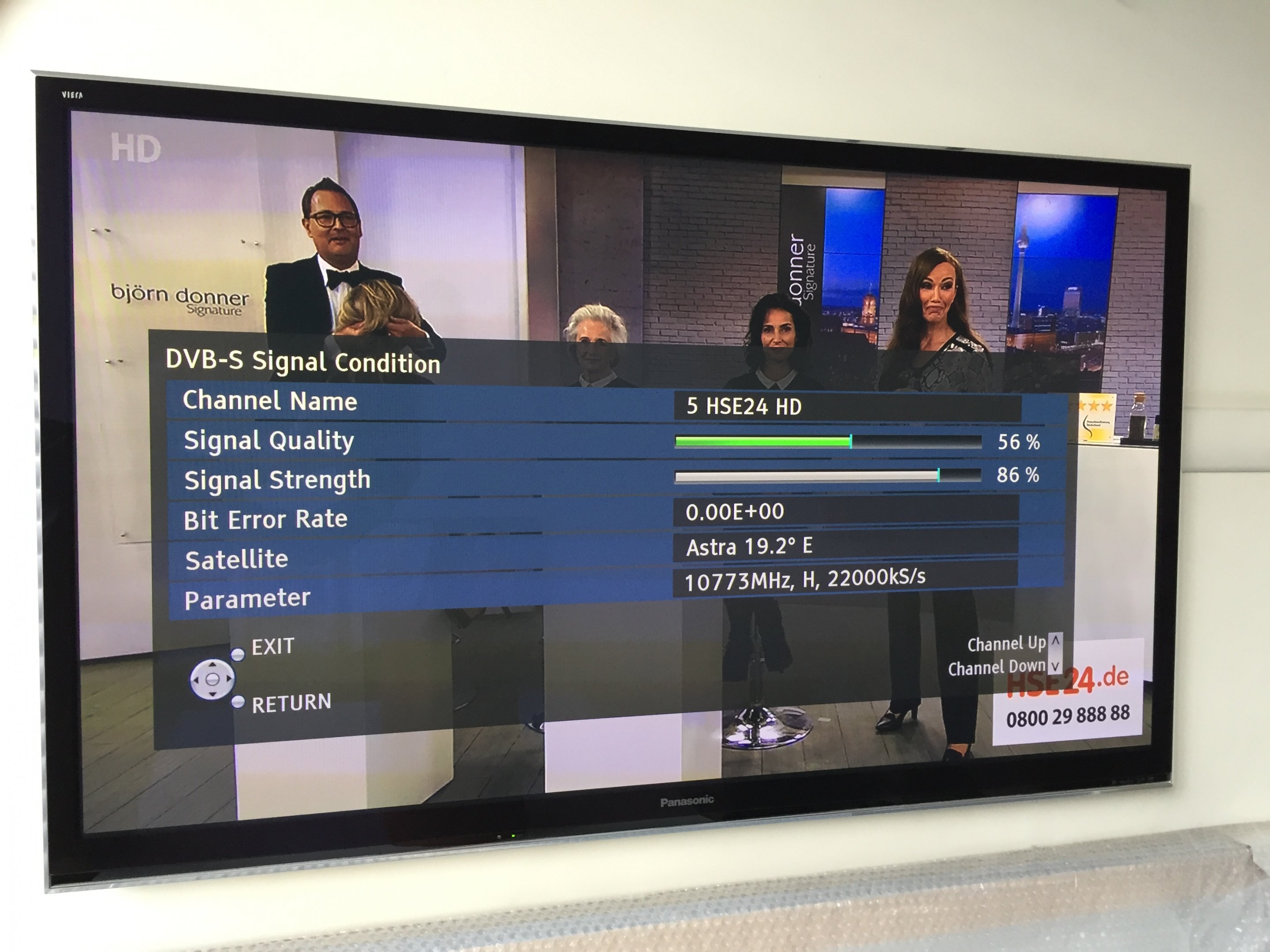

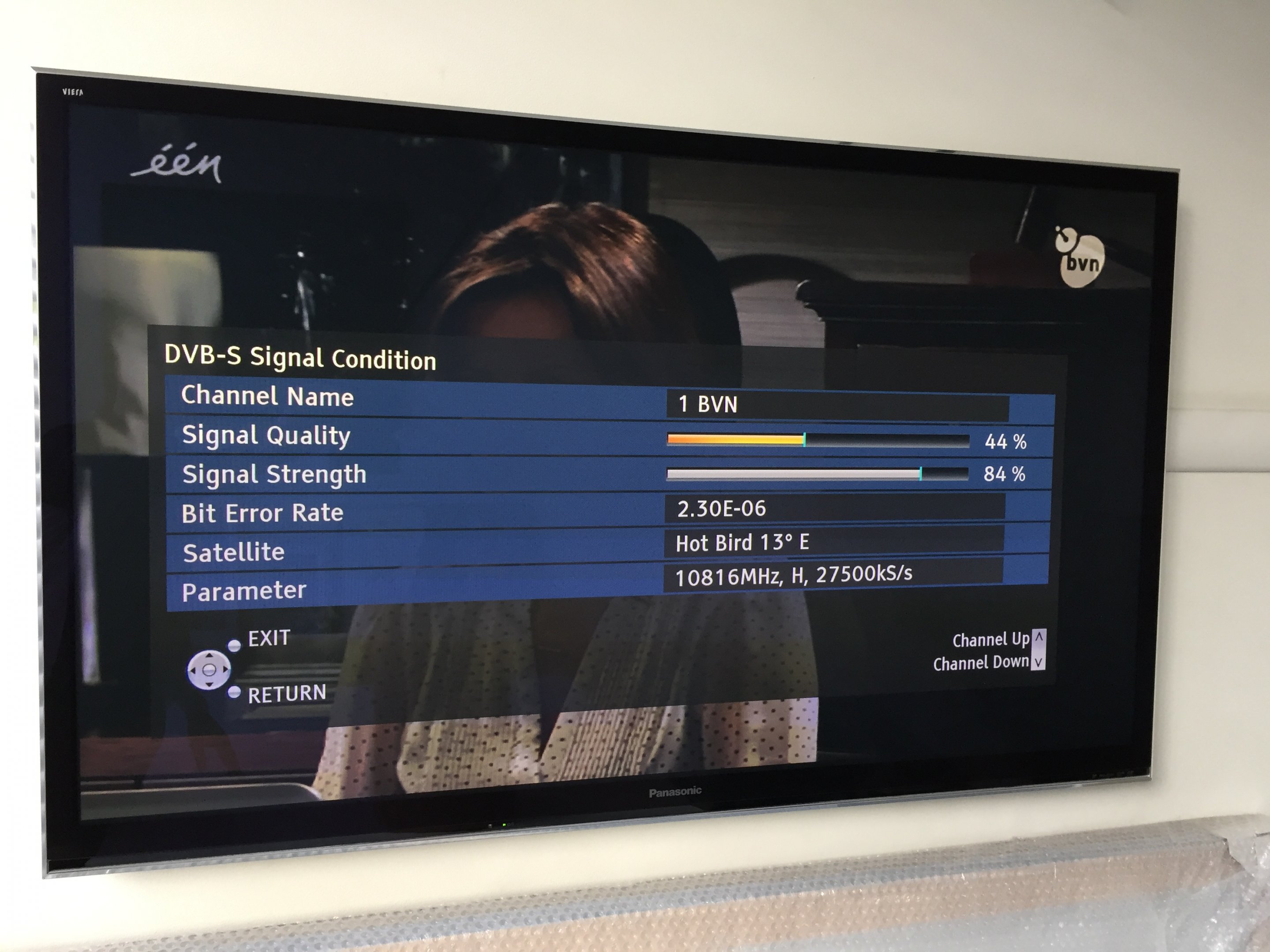

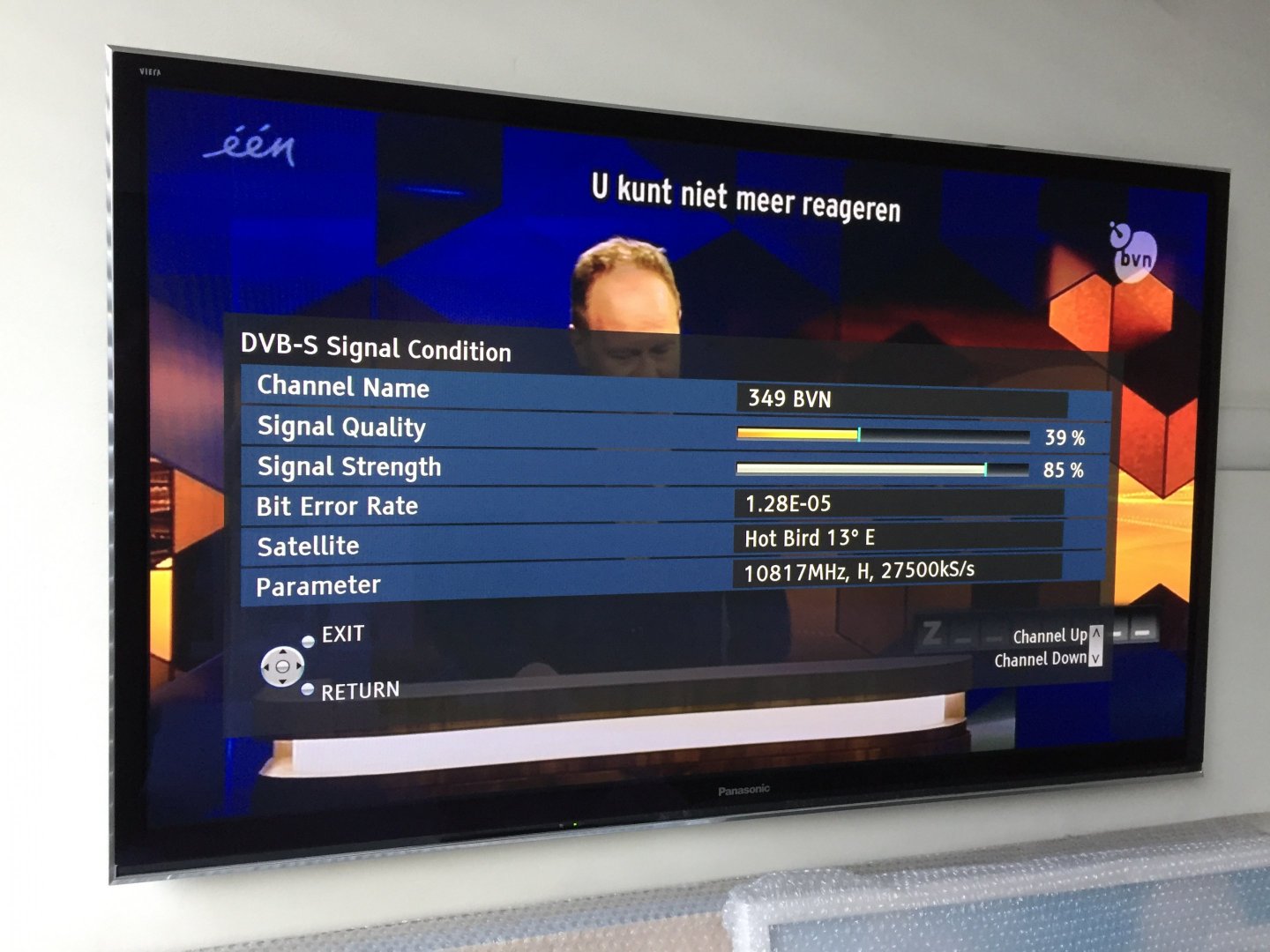

Nu met stralend weer lijkt signaal van hotbird13 en (soms!) astra23 wat matig, maar beeld is nu ok. Als signaal nu al onder de 50% zit met soms wat artefacts in beeld te zien, dan zal ontvangst met bewolking en erger inderdaad instorten.

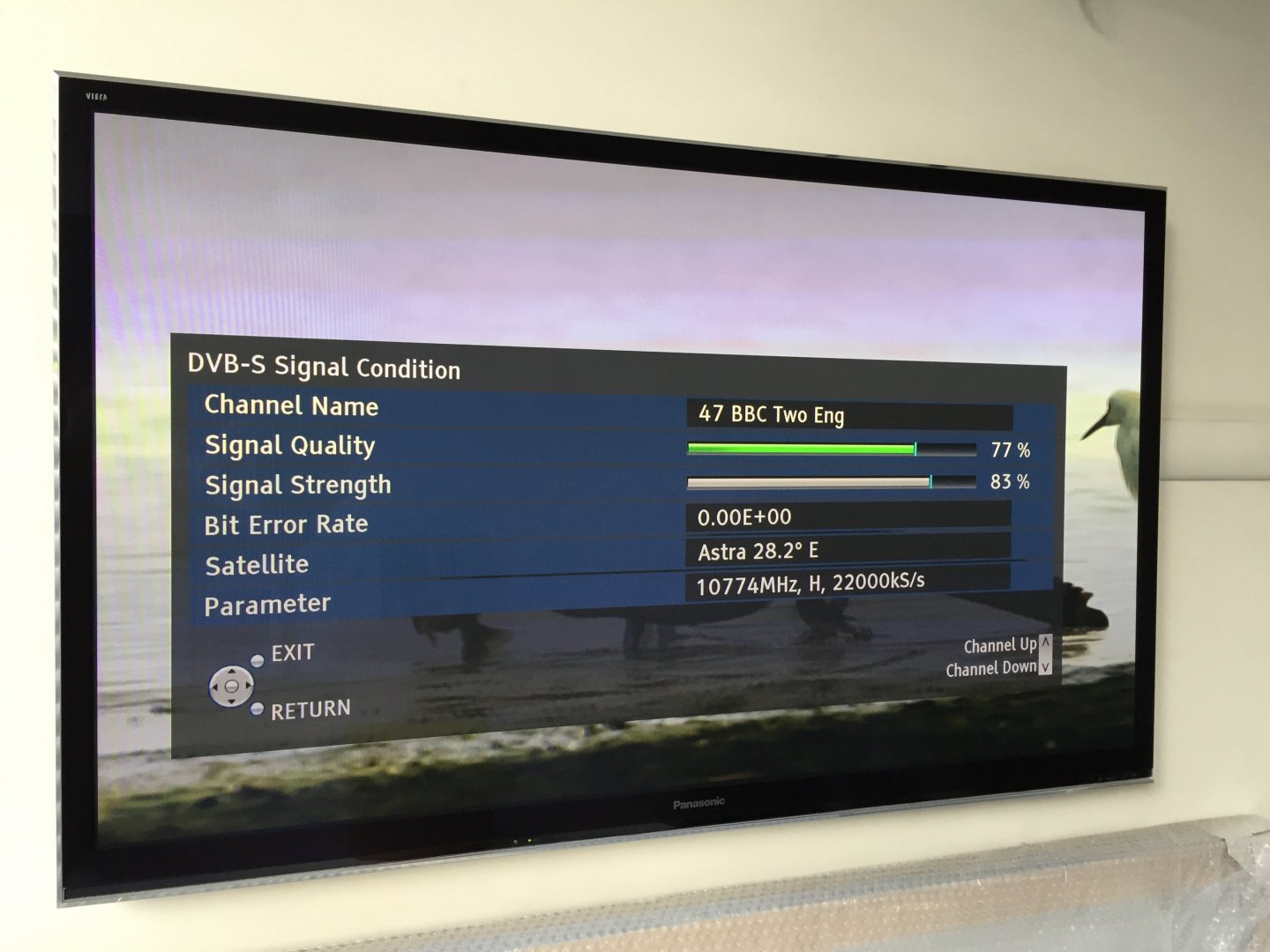

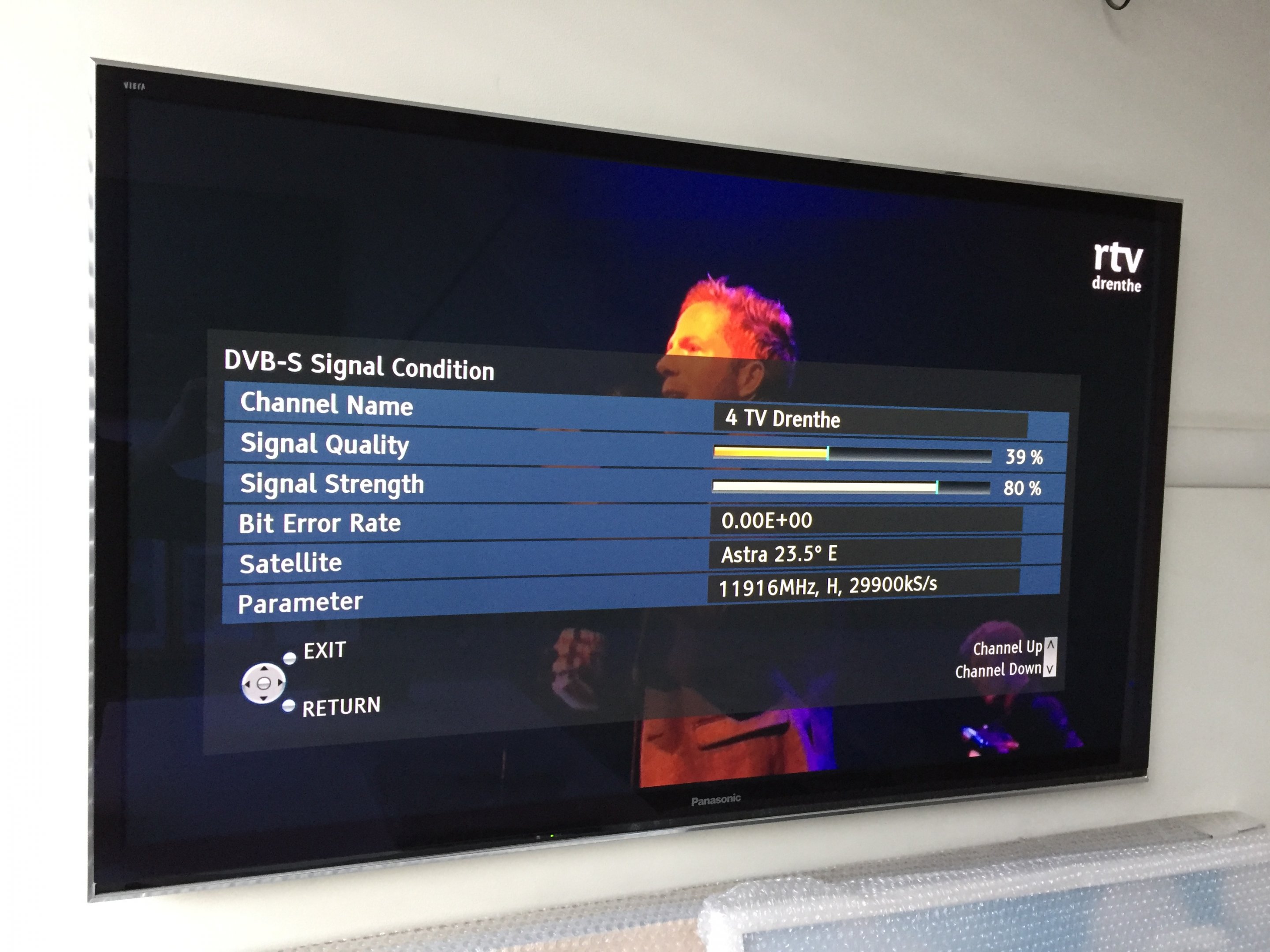

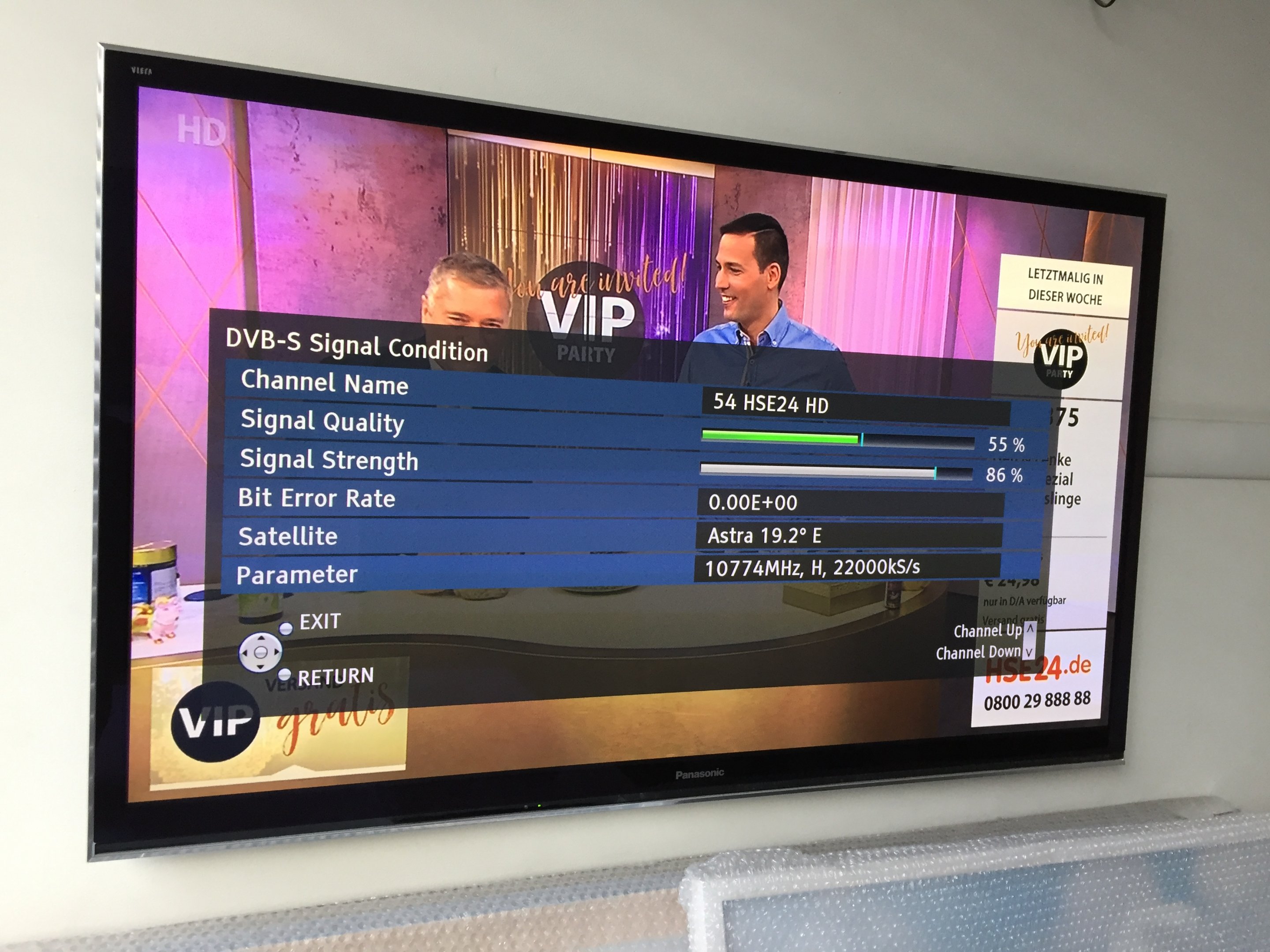

Zie snaps.



@Sprietje Wat vind je van behaalde signaal kwaliteit op de 4 sats?

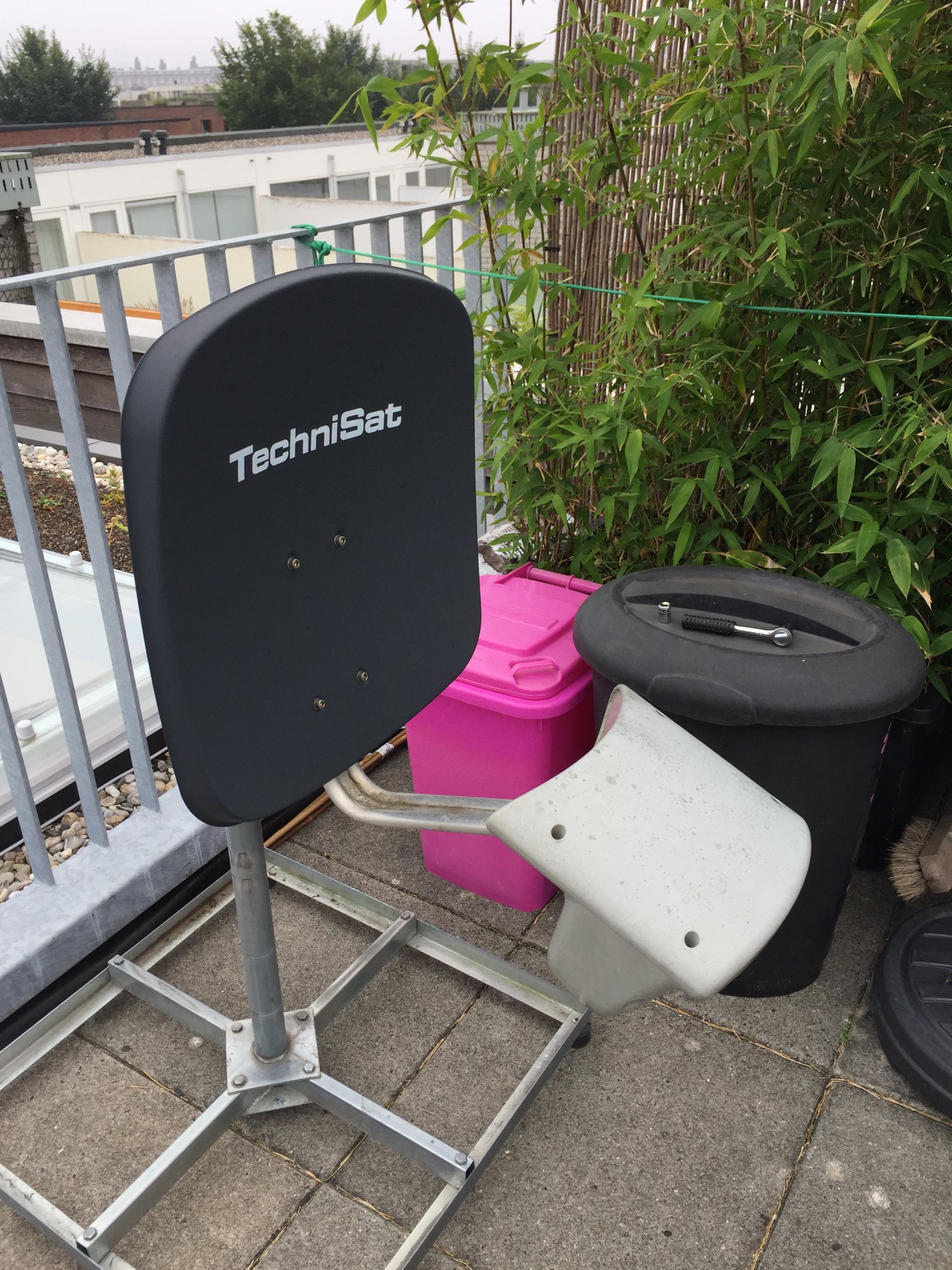

Denk je dat mn afstelling van Twin beter moet kunnen? Ik kan me namelijk niet herinneren of signaalkwaliteit eerst beter was toen Twin op losse standaard stond.



Was ook vergeten dat ontvangst van twin zo beperkt is. Hoezo regenreserve?!



Ik gebruik schoteltje eigenlijk nooit. Is puur voor fun en backup mocht glas van KPN ooit plat liggen.

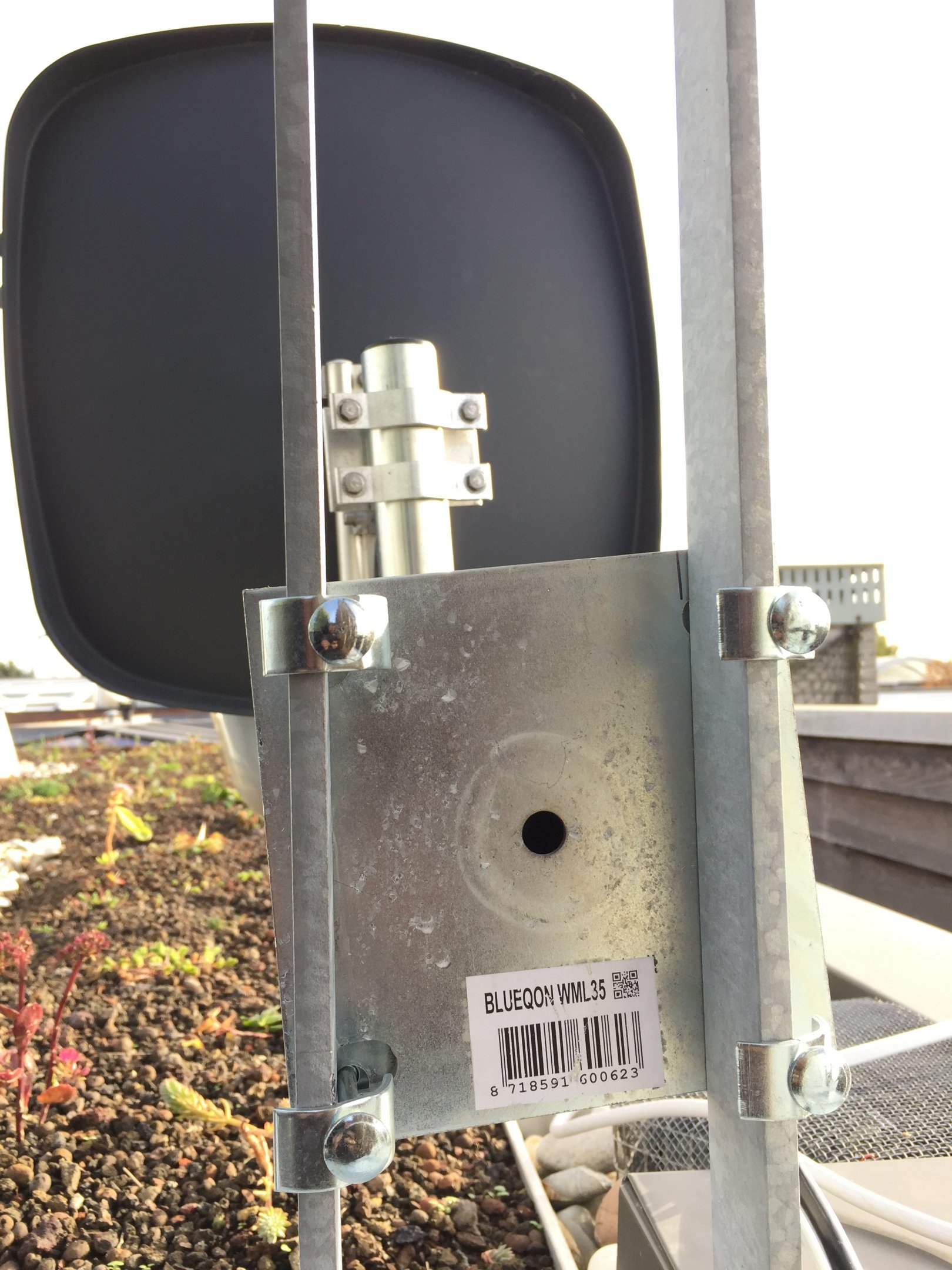

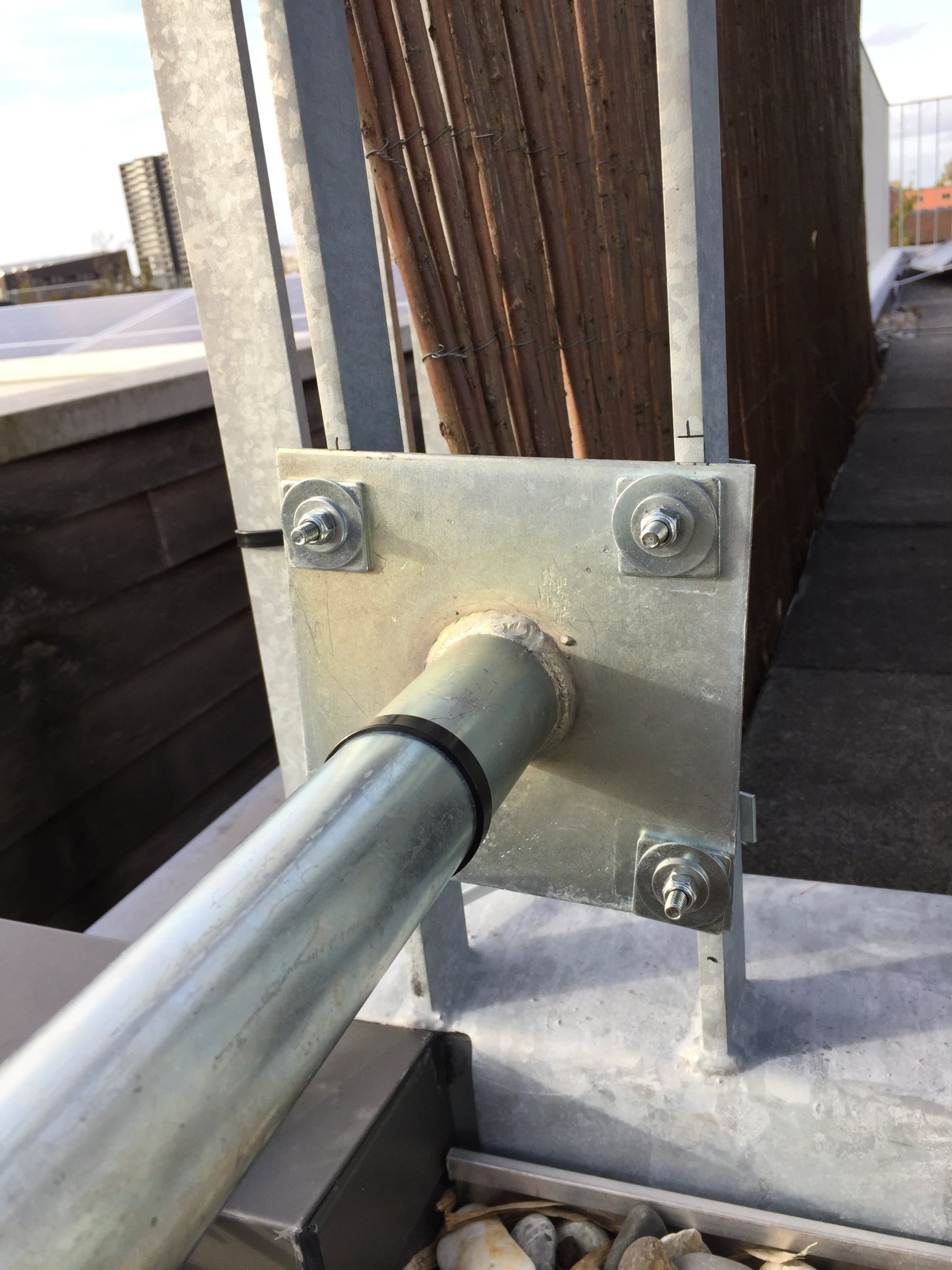

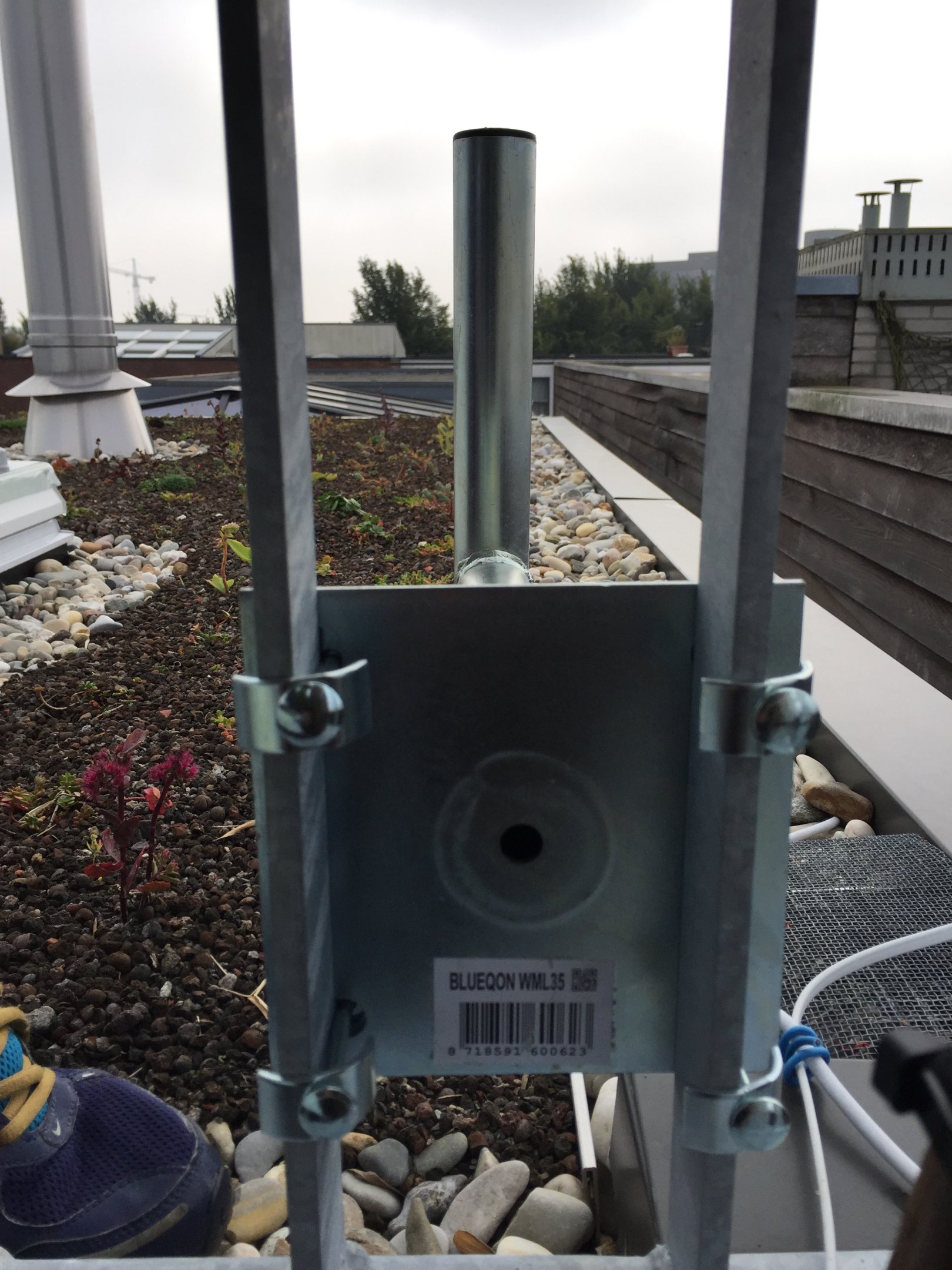

Ben overigens niet heel blij met flex door lange ‘arm’ van Twin aan deze ‘muurbeugel’. Hierdoor zal Twin met veel wind mogelijk gaan schudden/trillen?

Hij zat aan de verticale pole van standaard een stuk stijver vast. Anyway we’ll see. Bvd Robert

27 september 2017 aangepast door rdashp

[Sprietje]

Beste rdashp



Je signaalwaardes zijn erg laag. Dat moet veel beter kunnen.
Je moet weten dat de Multytenne door Technisat voor Duitsland ontworpen is. Dan zit je veel rechter onder de satellieten. In Amsterdam zit je veel schuiner onder de satellieten die met de Multytenne te ontvangen zijn. Daarom moet die schotel in Nederland ook schuin gezet worden om alle vier de satellieten optimaal te ontvangen.

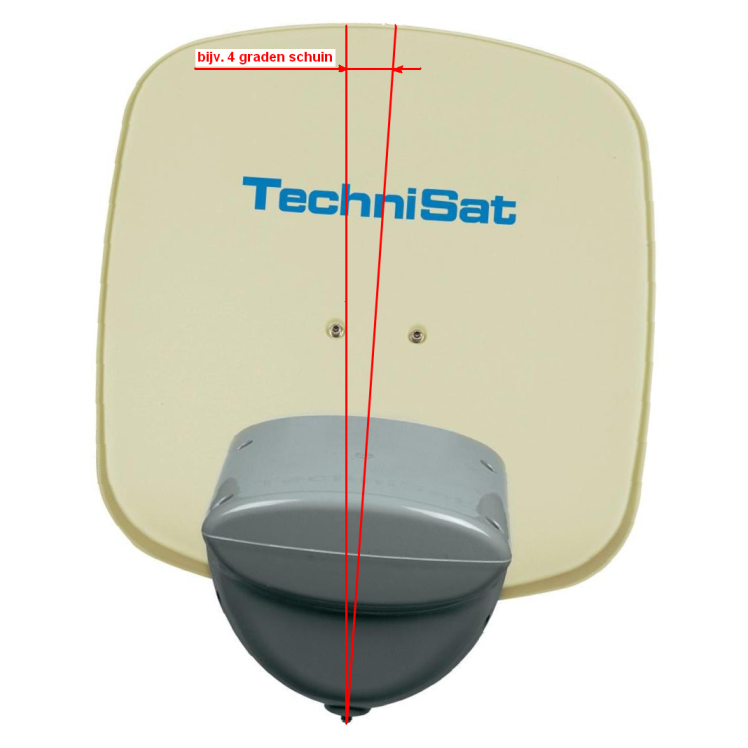

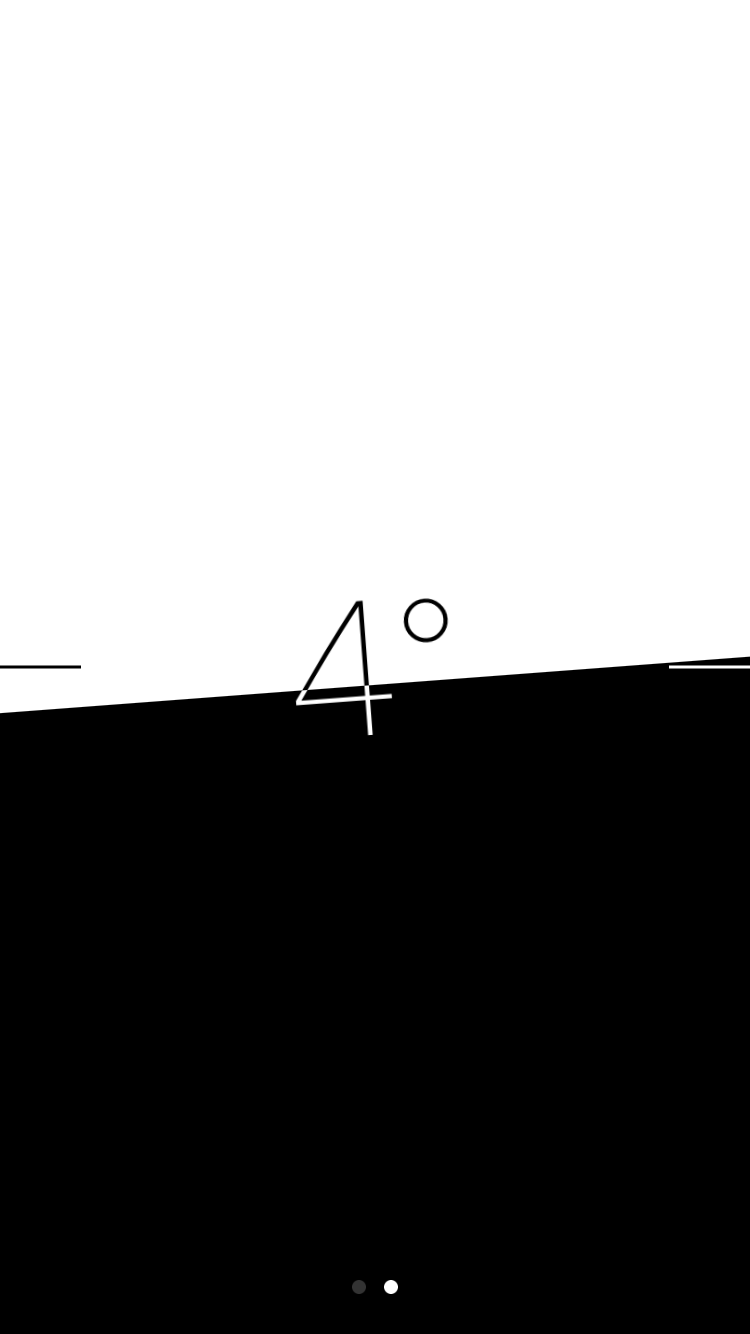

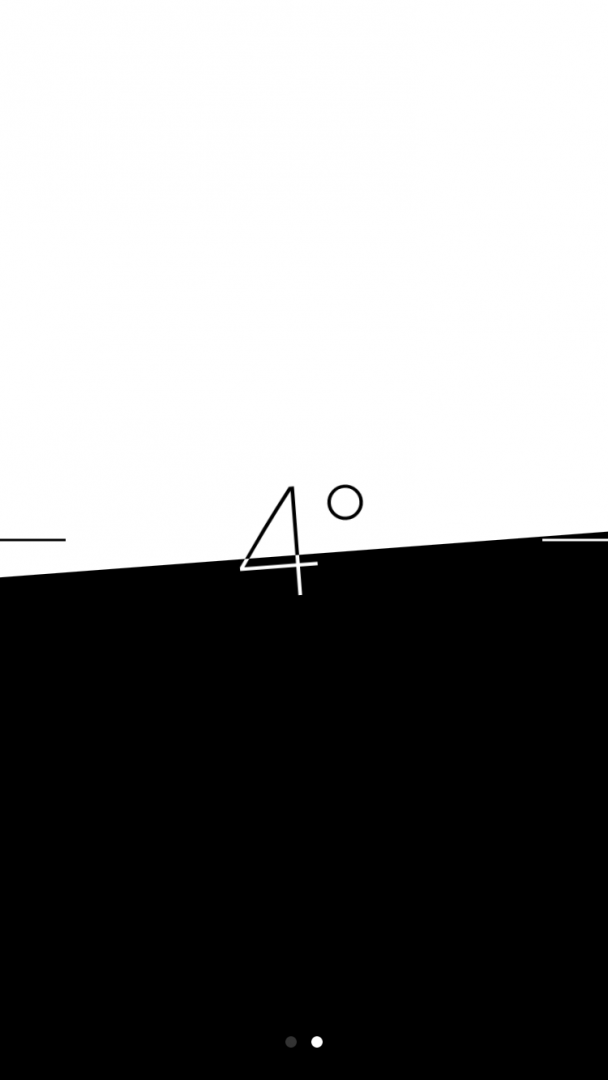

Ik heb het uitgerekend en dat moet in Amsterdam 4,5 graden zijn. Ik heb een bijlage meegestuurd van een Multytenne die 4 graden schuin geplaatst is.
Wil je dus een betere signaalkwaliteit, dan zul je de beugel of mast waar de Multytenne op geplaatst is dus 4,5 graden schuin moeten zetten.
Ik heb mijn Multytenne ook flink schuin staan en heb veel betere waardes daardoor.



27 september 2017 aangepast door Sprietje

[rdashp]

aha zit dat zo!  leerzaam tx

dan moet ik beugel aan hekwerk dus 4,5o clockwise roteren. zal proberen of ik nog zoveel stelruimte heb met bouten zelf anders ook nog beugel voorzichtig verbuigen?

[Sprietje]

De beugel verbuigen gaat niet lukken.

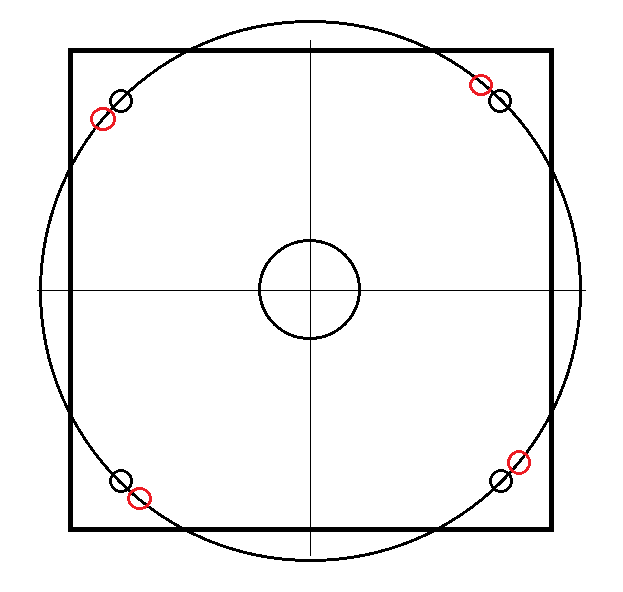

Gewoon even een cirkel trekken op de plaat en pal naast de bestaande gaten een nieuw gat  boren en deze twee gaten uitvijlen tot een slobgat.

Mijn tekening is dus een vooraanzicht waarbij ik de staande buis niet getekend heb.



27 september 2017 aangepast door Sprietje

[rdashp]

@Sprietje ja je hebt gelijk. zo beter idd.

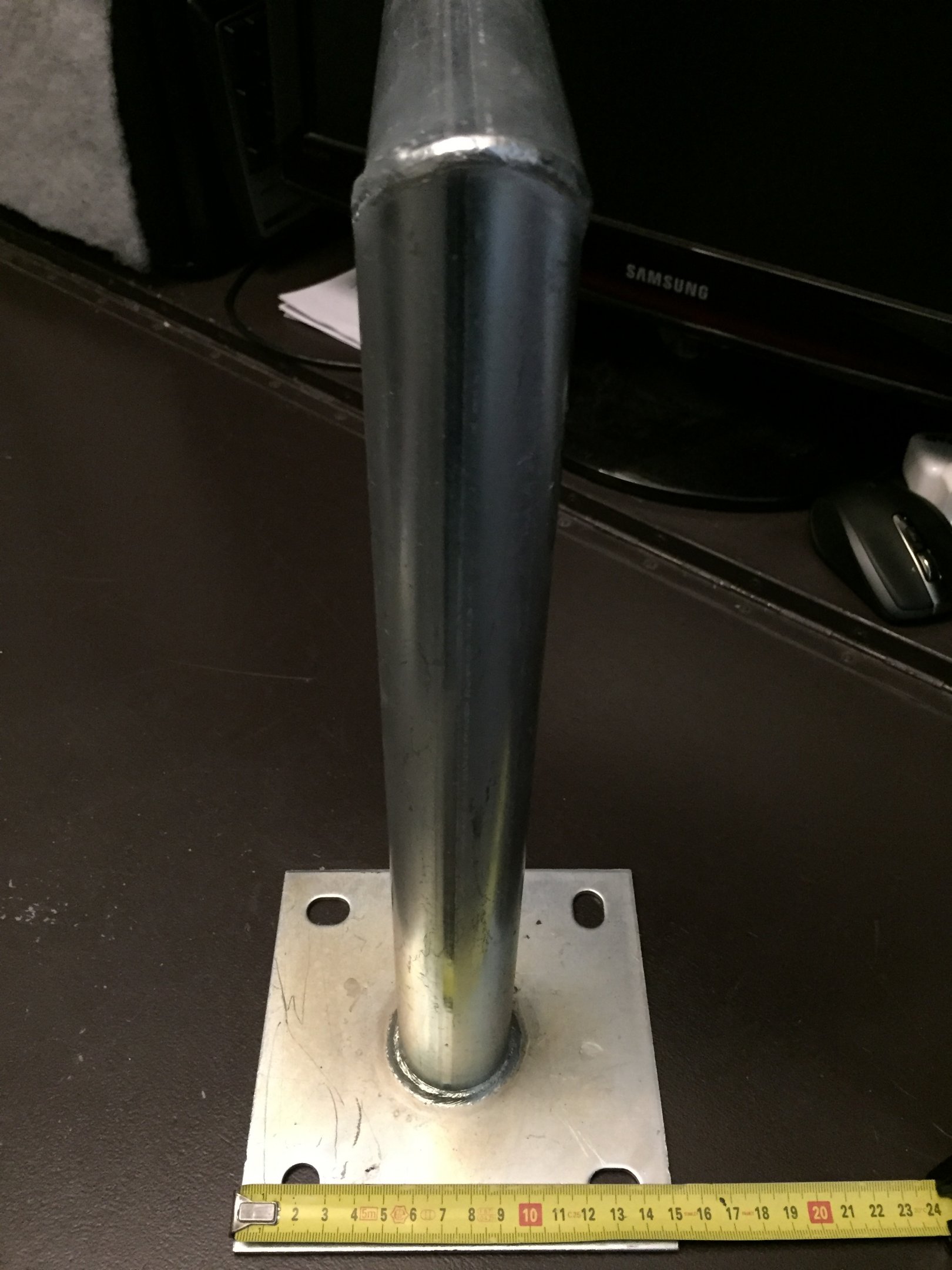

mss heb ik mazzel want montageplaat van beugel heeft (slob)gaten voor M10 bouten terwijl ik hem met M6 en vulringen heb vastgezet. Als dat net niet lukt qua benodigde verdraaiing, dan zal ik idd. de bestaande M10 gaten nog verder uitvijlen...

[rdashp]

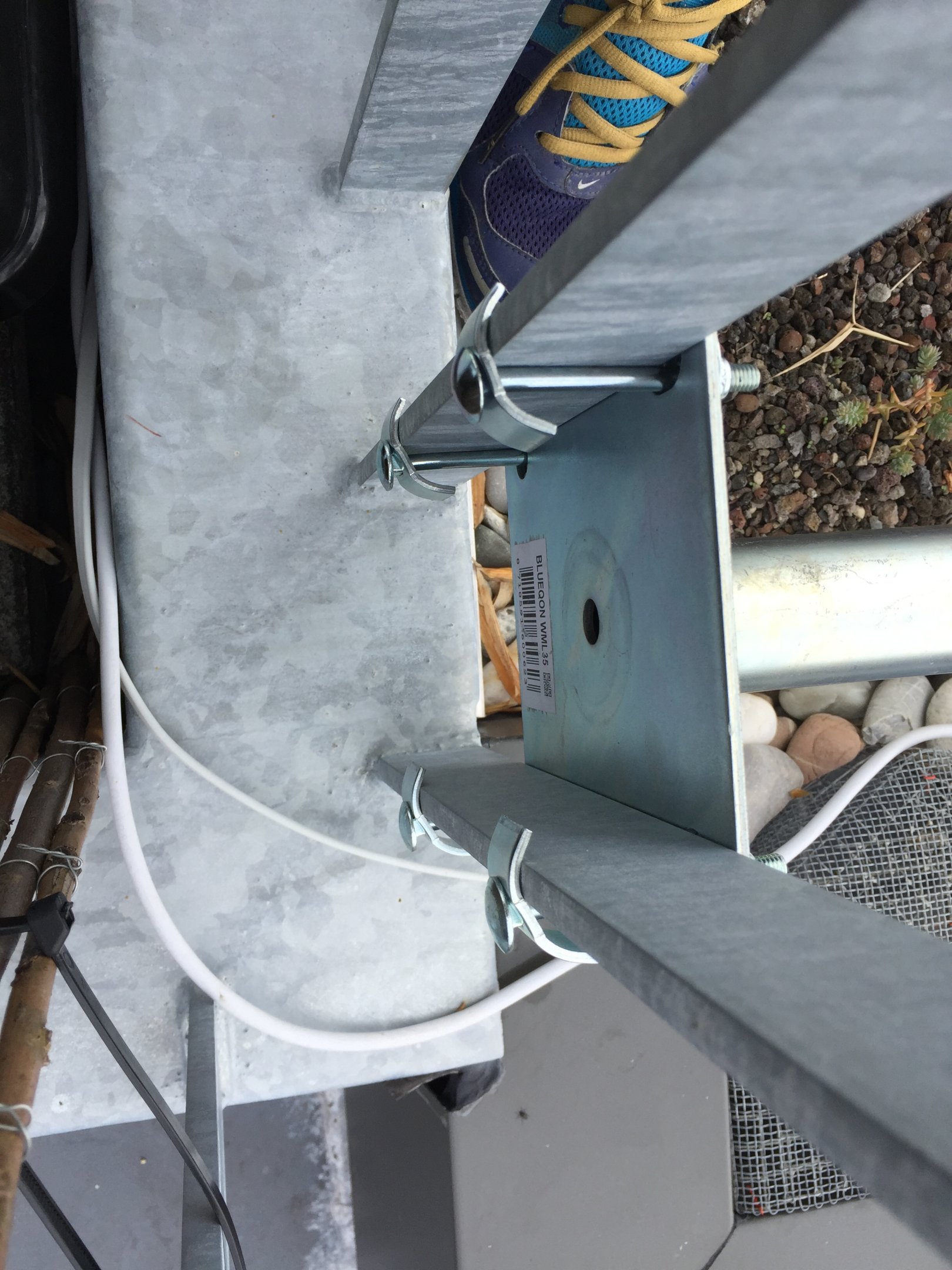

@Sprietje vandaag de beugel 4 a 5 graden met de klok mee verdraaid.

Speling van bevestiging aan hekwerk was gelukkig net genoeg om verdraaiing zonder extra slobgaten of nieuwe gaten te hoeven maken.

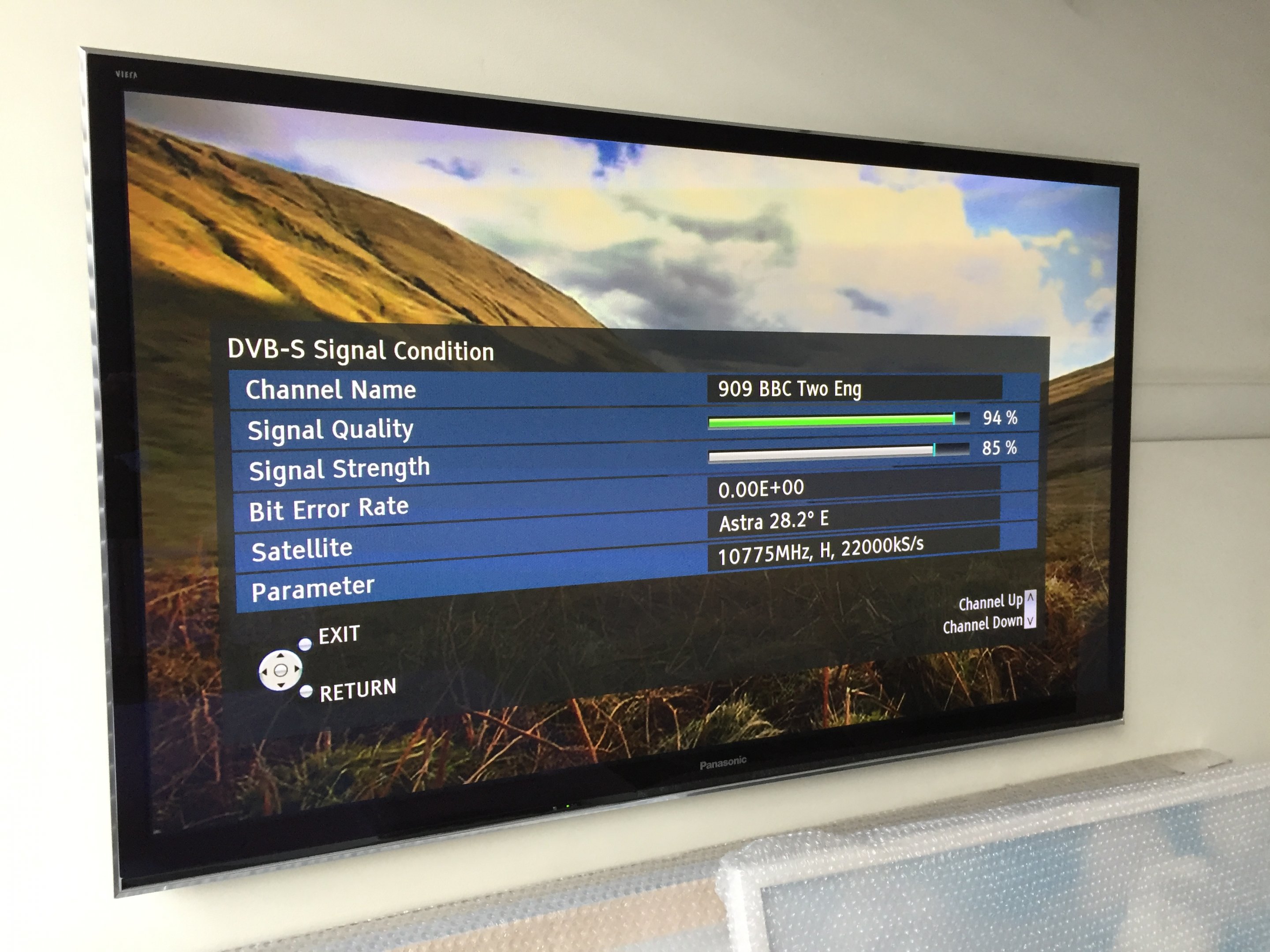

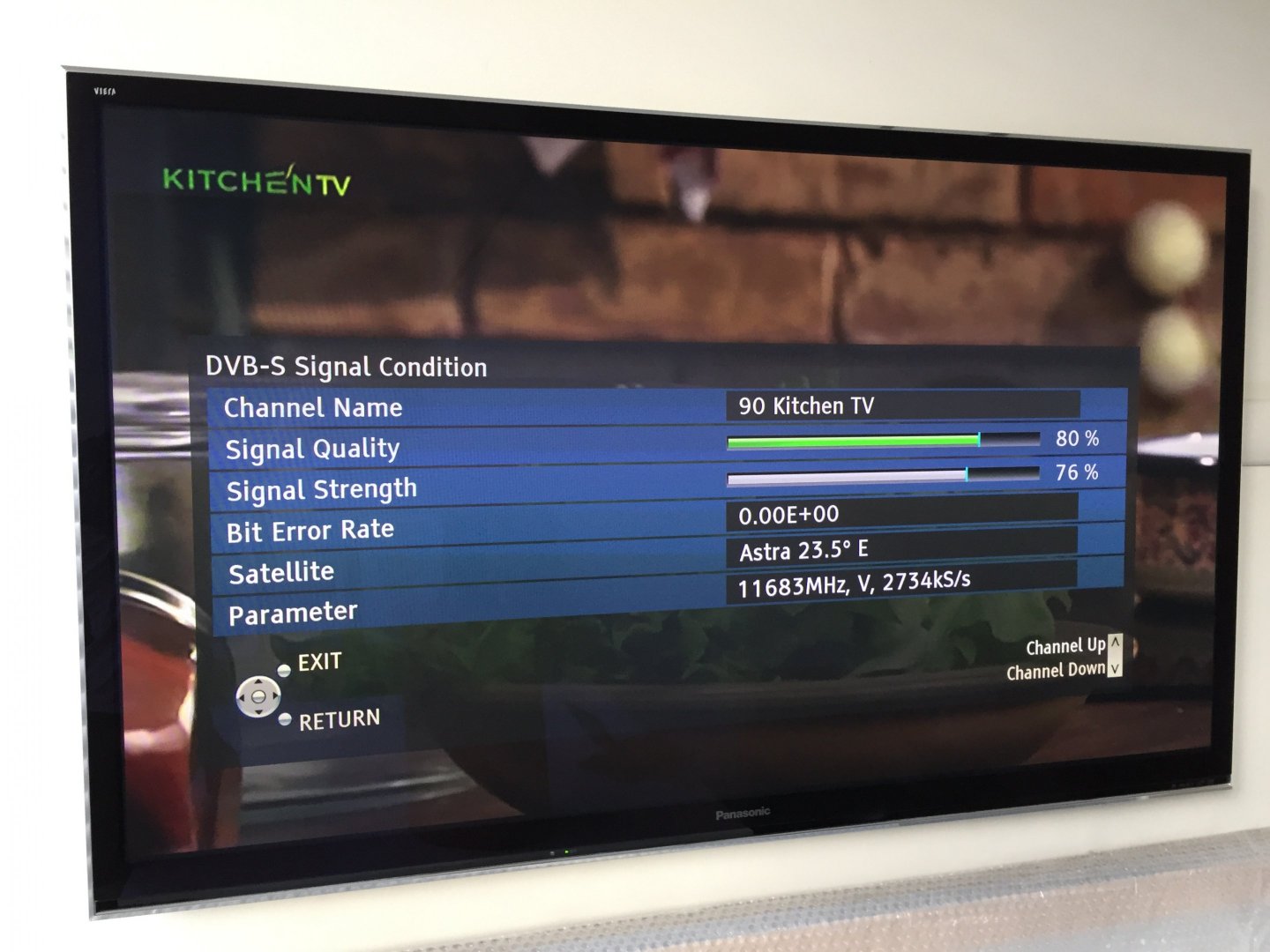

Signaalkwaliteit tov. loodrechte beugelstand laat wisselend beeld zien. zie volgende post.



[rdashp]



@Sprietje

28.2 is in zijn algemeen met 4,5o cw verdraaiing veel beter dan 0o verticaal

23.5 is in zijn algemeen met 4,5o cw verdraaiing beetje slechter dan 0o verticaal

19.2 is in zijn algemeen met 4,5o cw verdraaiing vergelijkbaar met 0o verticaal

13.0 is in zijn algemeen met 4,5o cw verdraaiing iets slechter dan 0o verticaal



Kan het nog beter denk je?

12 oktober 2017 aangepast door rdashp

[Sprietje]

Om de Multytenne uit te richten, gebruik je de Astra 19,2 omdat die lnb precies in het midden staat maar als je de vier satellieten eenmaal ontvangt, dan moet je de schotel optimaal uitrichten op de Astra 23,5 op maximale signaalkwaliteit omdat deze satelliet het zwakste is en voor de meeste mensen ook het belangrijkste.

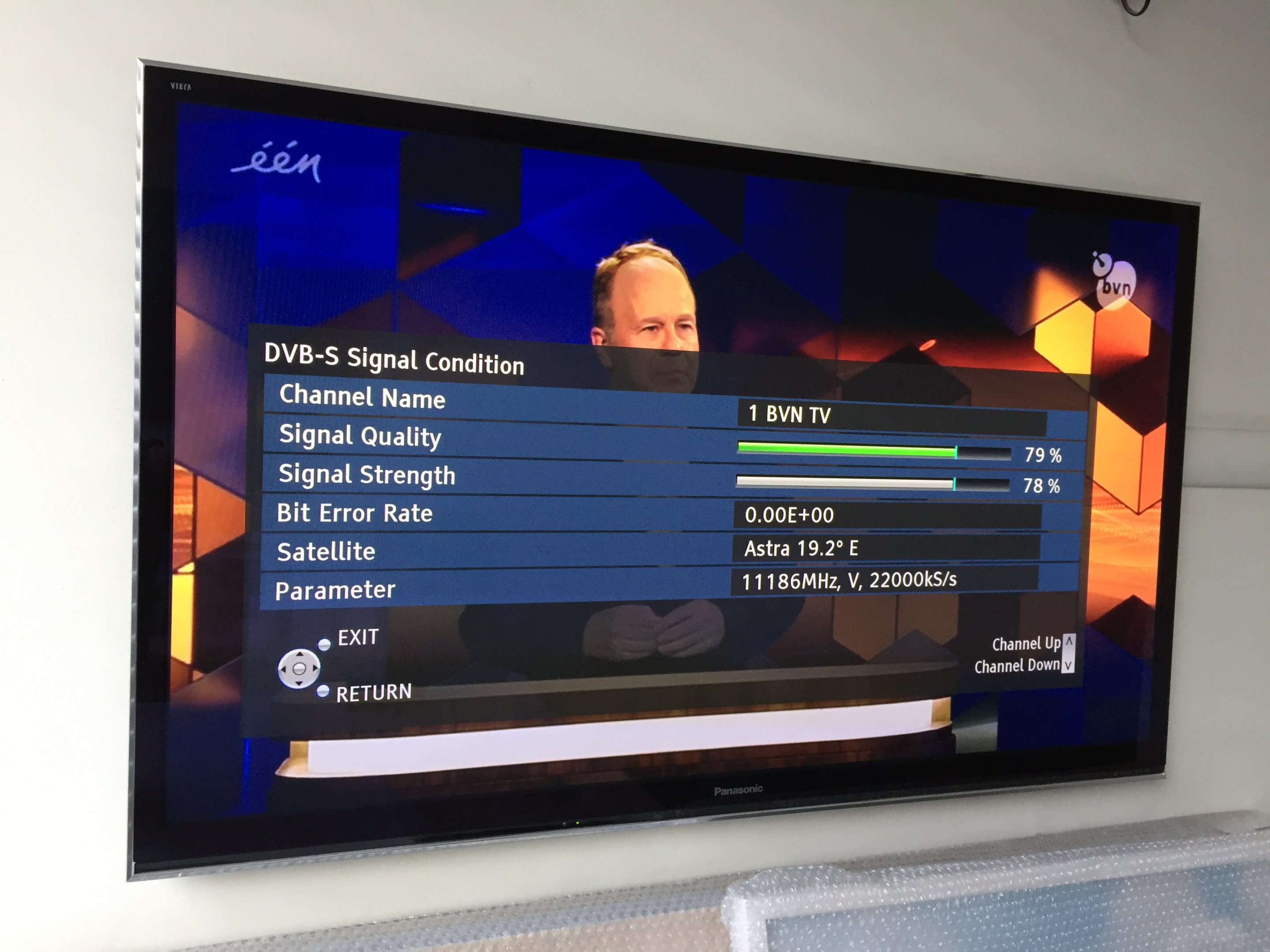

Bedenk dat de Multytenne erg klein is en dat je met de tegenwoordige transponderspecificaties nooit een erg sterk signaal zal hebben behalve dan op BVN op de Astra 19,2.
Regendruppels op de kap zorgen onmiddellijk voor een slechter signaal. Een regenkapje zou ik dan ook zeker plaatsen.
Poets na een regenbui de druppels maar eens van de kap af, dan zie je meteen een flinke signaalverbetering.



[rdashp]

@Sprietje ok. ik zal nog op de 23.5 proberen te finetunen.

stelmogelijkheden van de Multytenne zijn overigens vrij basaal en daardoor grof: de bevestiging met boutjes heeft veel speling en weinig gevoel waardoor je -als je niet oppast- na vastschroeven al weer paar tiende graden bent verschoven en aan ontvangst hebt verloren.



Kapje ga ik zeker proberen! Hoever steekt A en B boven lnb kap uit?



Dank voor het meedenken!

12 oktober 2017 aangepast door rdashp

[Sprietje]

Tja rdashp, dat de schotel iets vergaat tijdens het vastzetten, heb je met elke schotel. Dat is ook de kunst van het perfect afstellen van een schotel en er zijn veel mensen die die kunst niet (goed) beheersen.

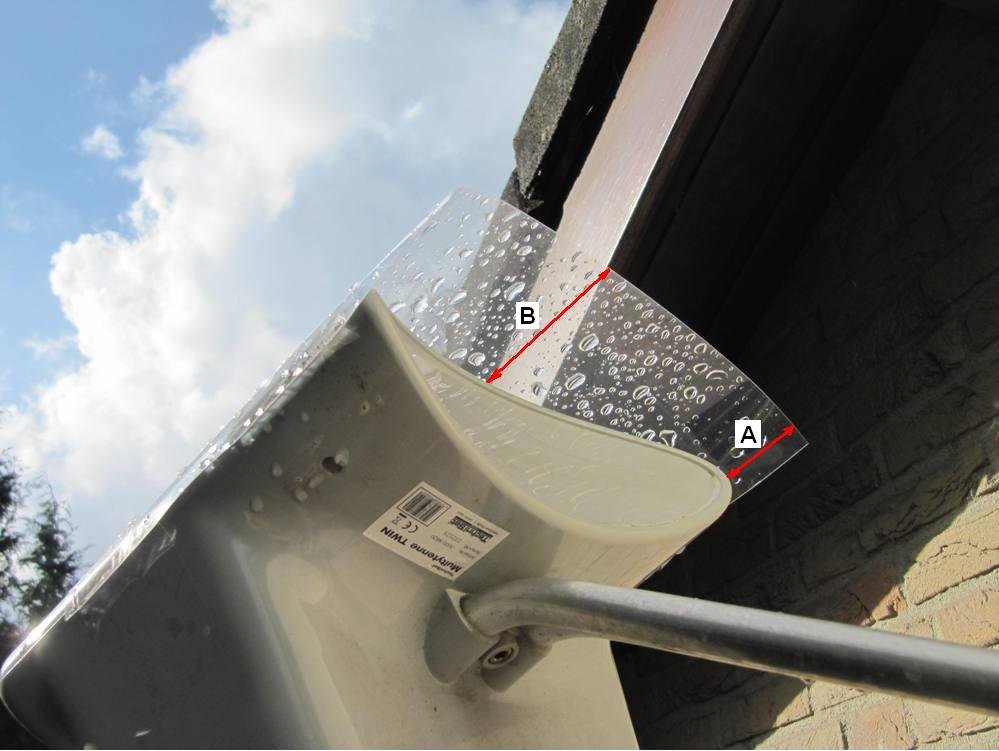

Het kapje is het eenvoudigste te maken van een doorzichtig voorfrontje van een ringbandje (kantoorartikel) en dan een dikke kwaliteit.

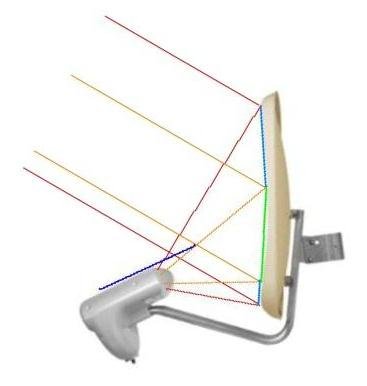

Je kunt het natuurlijk flink ver uit laten steken maar dan moeten de signalen die naar de schotel gaan ook eerst door de druppels op het plastic kapje, zie de bijlage.
Daarom kun je het beste de maten als volgt aanhouden:
A= 4cm
B= 7cm
Dan blijft het groen gekleurde deel op de schotel wat verreweg het meeste signaal geeft onbelemmerd.
