LNB invacom Horizontaal/Verticaal probleem

[maja]

Na schoonmaken van de binnenkant van de lnb (spinneweb) huls werkt horizontaal nog prima. Verticaal heeft en hoge Ber waarde en doet het niet wat kan de oorzaak zijn ?

[Frans B]

Ik denk dat je dan de antenne vanbinnen hebt verbogen. Of er zit nog meer spinnetroep in.

[maja]

Was ik al bang voor er zitten 3 pinnetjes in. Ik denk dat de horizontale iets verbogen is. Hoe moet deze staan? Te laat in de gaten gehad anders had ik geen schroevendraaier gebruikt. Is de horizontale voor de verticale signalen?

Ik heb hem schoon geblazen met mijn compressor dat had ik direct moeten doen.

[Frans B]

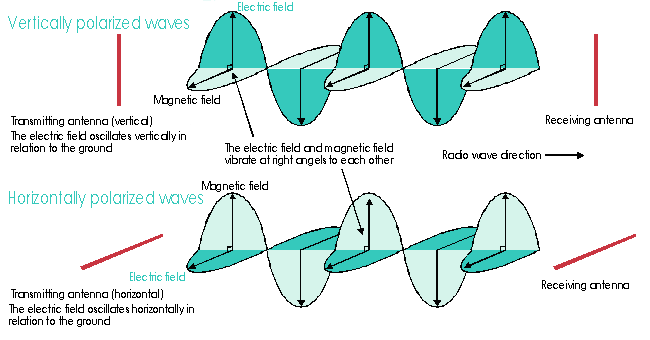

Normaal gesproken zoals die door het metaal naar binnenkomt zou die recht moeten zijn. En je kan het zien aan de horizontale en verticale, die zijn dus 90 graden verschillend.

[Sprietje]

Kijk maar eens hier: https://www.sat4all.com/forums/topic/348164-test-canaldigitaal-duo-lnb-vergeleken-met-andere-duo-lnbs/?page=2
Daar staan flink wat afbeeldingen van de antennes.
Je hebt het over 3 pennetjes.
Het gaat dan over de horizontale en de verticale antenne. Het derde pennetje is meestal een lange pen. Dat is de reflector en die is niet zo makkelijk te verbuigen omdat die van boven tot beneden door de golfpijp heen loopt.
Tja, het is niet zo'n goed idee om om hier met een schroevendraaien in te gaan peuteren. Ook met perslucht er in blazen is geen goed idee. Vaak is het een printplaat waar je tegenaan kijk waar je misschien troep tegenaan blaast.





[maja]

Welk pennetje verzorgt de verticale signalen?

[Sprietje]

Het korte verticale pennetje.

[Sprietje]

Hier nog even een afbeelding van de antennes in de lnb.

[maja]

Dan denk ik dat met de antennes niks mis is. Bedankt !!

[maja]

Inderdaad vandaag aangezet en de zenders doen het weer gewoon. Rara hoe kan dat.

[Sprietje]

De volgende keer toch maar anders aanpakken. Zit er een spin in, die met een pincet er uit halen en verder het web met een penseeltje verwijderen.

Maar beter nog er voor zorgen dat de feedhorn van voren afgedekt is.

[maja]

Het werkt toch niet zoals het moet. Nu wil ik een quad flens lnb van inverto aanschaffen. Ik heb nog een swedisch microwave feedhorn. Deze wil ik er op draaien. Nu is mijn vraag als de diameter niet exact hetzelfde is van beide geeft dit dan problemen met de ontvangst.

Schoteldiameter is 1800 mm

23 oktober 2017 aangepast door maja

[Sprietje]

De diameter is minder belangrijk. Wat heb je voor een schotel? Is dat een offsetschotel of een primefocus schotel. Wat is het typenummer van de Swedisch Microwave feedhorn.

[maja]

Primefocus schotel  1800 mm  Deze schotel heb ik gebruikt met deze feedhorn met swedisch microwave lnb met polariser. De feedhorn(weet typenr.niet) is geschikt voor deze schotel. Al jaren gebruik ik deze niet meer. De invacom lnb heb ik jaren geleden omgebouwd en daarvoor heb ik de feedhorn van een echostar  lnb gebruikt. Deze zat oorspronkelijk (ong.30 jaar geleden)bij de schotel.



[Sprietje]

Plaats eens wat foto's van de feedhorns.
