Minimum hoogte buis voor wavefield T90?

[Denisdaf]

Hallo,



Ik ga eerst even proberen om zonder fig uit te leggen wat ik probeer uit te vissen.



Stel, Een schotel Wavefield T90 wordt op een buis (60mm) geplaatst.

Die buis zit in de grond (of komt op een plaat te zitten maakt eigenlijk weinig uit) en de T90 zou met zijn laagste punt om en bij de 5 a 10 cm boven de grond moeten komen te zitten.

Hoelang, of beter gezegd hoever moet die buis dan zeker boven de grond of de plaat moeten uitsteken?



[smetje limb.BE]

hier heb je al wat



[Denisdaf]

De gezochte maat staat er niet bij, maar ik heb er een zeer grote denkpiste bijgekregen.

Namelijk dat ik degelijk rekening moet houden met de bekabeling van de LNB's, waardoor ik niet resoluut mag gaan voor de zo laag mogelijke stand zonder juist daar op te letten.

Vandaar alvast bedankt voor deze ingave.

En nu een stapje verder, als er iemand een T90 heeft staan waar hij of zij makkelijk bij kan komen, om te kijken wat die coax-en dan wel voor plaats nodig hebben, rekening houdende dat ik deze natuurlijk niet zo ga opspannen dat de LNB's onder de druk of trek daarvan niet "vrij" van spanning (*) hun werk kunnen doen.



(*) Spanning is hier natuurlijk niet de stroom.

[smetje limb.BE]

ik zou hem zeker 20.CM van de grond laten

dus volgen mij kan een buis van +- 80.CM wel dienen als deze op een plaat of betonnen ondergrond komt

[Denisdaf]

2 minuten geleden zei smetje limb.BE:

ik zou hem zeker 20.CM van de grond laten

dus volgen mij kan een buis van +- 80.CM wel dienen als deze op een plaat of betonnen ondergrond komt

Ok, dan gaan we dat doen.

Inox ( voor de Noorderburen RVS ) buis van 60mm 800 mm lang.

Deze op een vlakke plaat lassen.

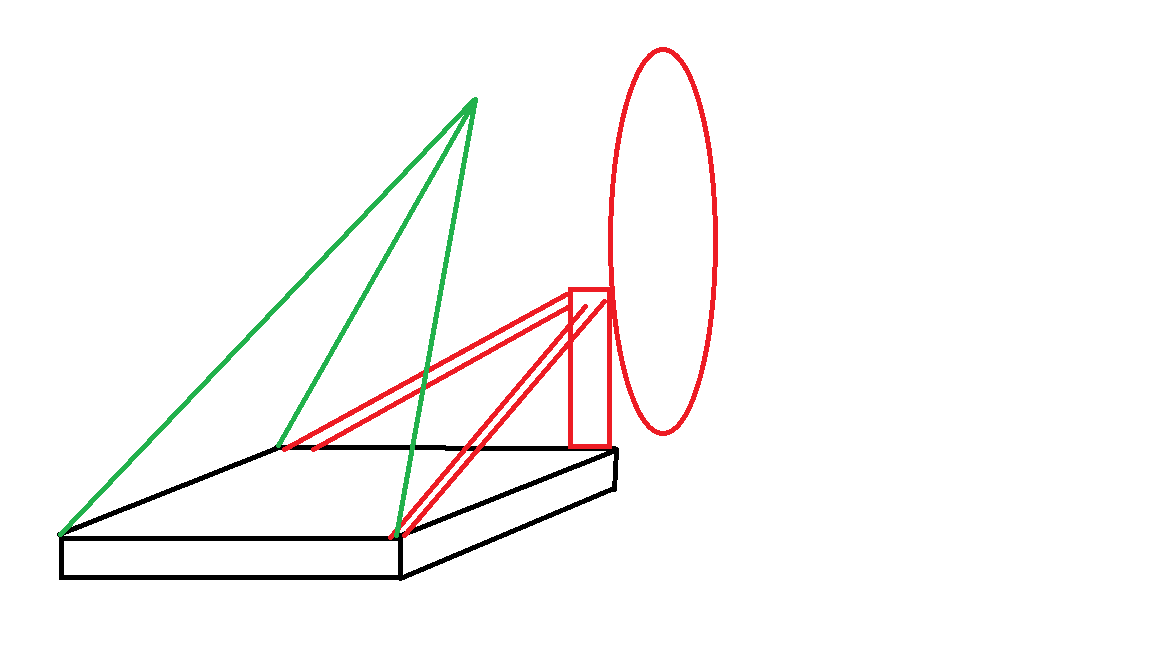

Die op zijn beurt op een pallet, zodat de buis ongeveer op de hoek van de pallet komt te staan.

Twee verstevigende stangen van de buis naar de andere hoeken van de pallet.

En dan vanaf 2 zijden een plaat die de mogelijke wind over de T90 moet geleiden.

[Sprietje]

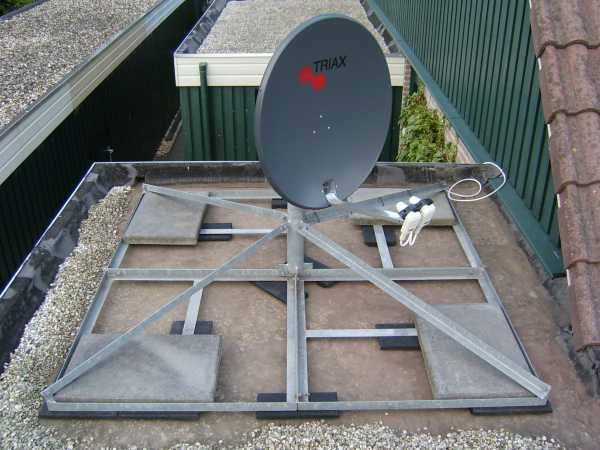

Lang geleden heeft iemand op dit forum een "waait nooit meer weg" schotelvoet gemaakt., zie bijlage.

[Denisdaf]

7 minuten geleden zei Sprietje:

Lang geleden heeft iemand op dit forum een "waait nooit meer weg" schotelvoet gemaakt., zie bijlage.

Dat geloof ik graag. Vind maar een een verzinkbad waar je dat in één stuk gaat indompelen.

Waarschijnlijk ook daarom dat het blijkbaar uit 4 delen bestaat zie ik nu.



23 december 2017 aangepast door Denisdaf

[ceesv]

Waarom galvaniseren?



[smetje limb.BE]

gaat gemakkelijk Denisdaf

deze zijn  uit 4 delen de vloer

[ceesv]

Ik denk dat je aan de hand van de foto's een indruk van de mastlengte moet hebben.



[Denisdaf]

9 uur geleden zei ceesv:

Ik denk dat je aan de hand van de foto's een indruk van de mastlengte moet hebben.





[Denisdaf]

Lijkt me inderdaad een mooie foto om de lengte van de buis tov dat deel van de PM dat over de buis zit in te schatten.

Ik denk dat als ik een buis heb van 4 maal de lengte van die PM buis ik goed zit.

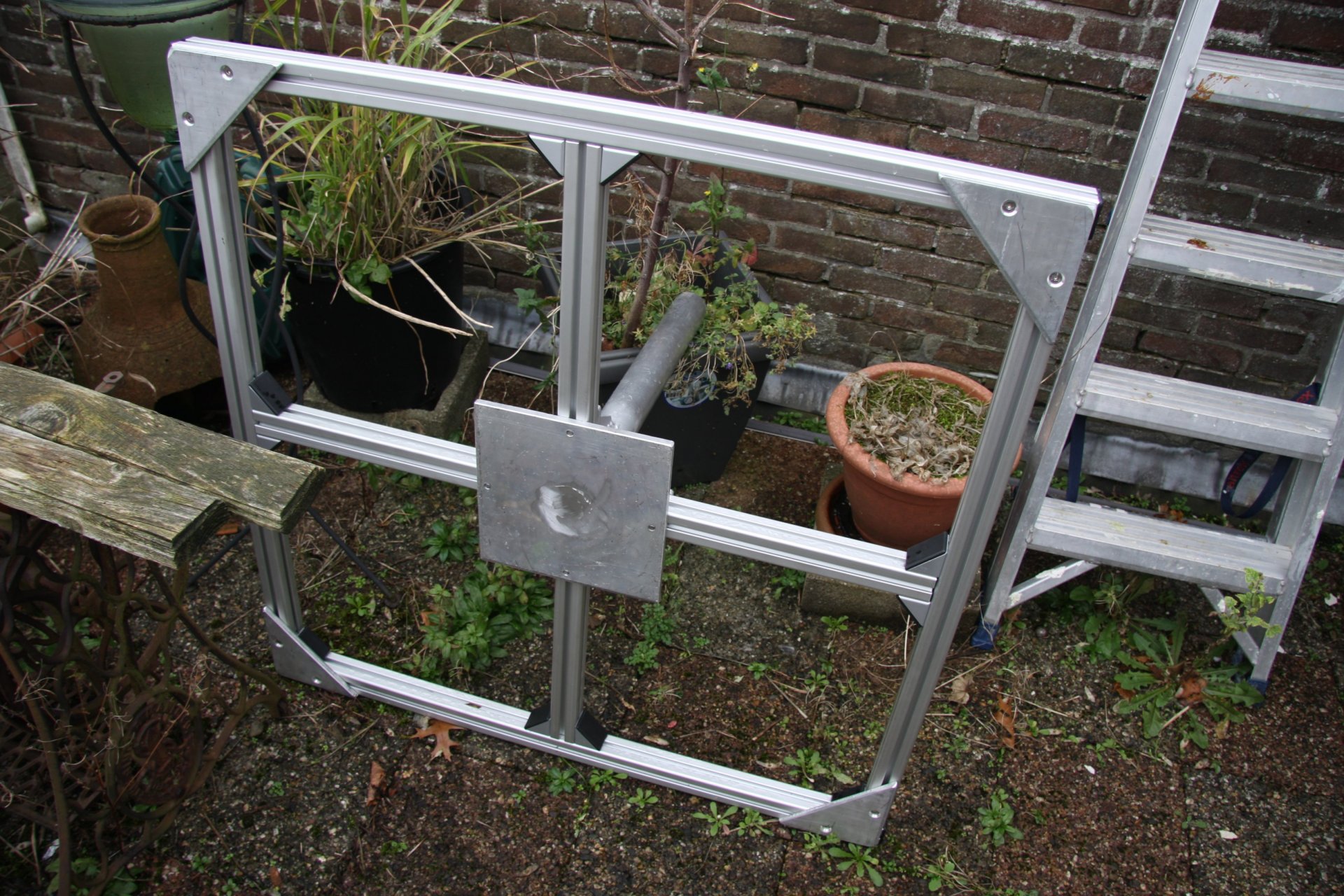

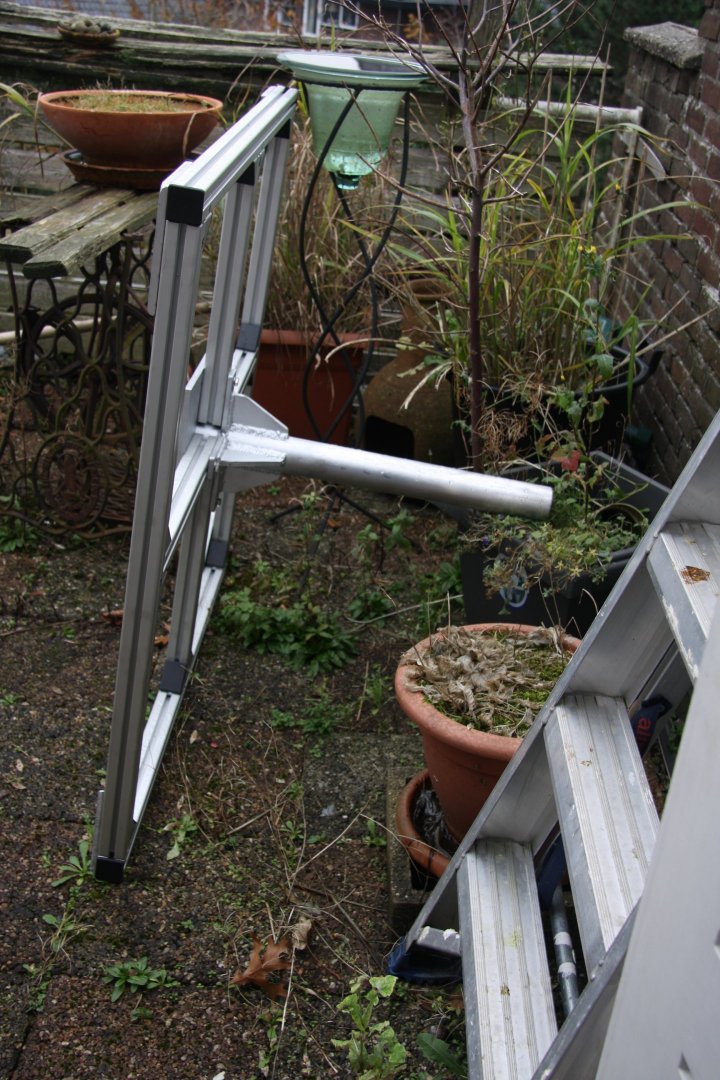

Ik zie dat dit statief is opgebouwd uit profiel waar men in fabrieken nog wel eens zelfbouw machines mee maakt.

Is dit een haalbare kaart €€€€€ voor thuisgebruik?

In de wetenschap dat ik hiet niet meteen een TIG of MIG lasapparaat heb staan bv.

(Of is dat ee kant en klaar bestaande oplossing?)

Want dan zou het wel kunnen vooral als ik de buis niet in het midden moet, maar ook op een hoek kan plaatsen omwille van mijn bedoeling, namelijk die (spoiler) windgeleider te plaatsen.





Waar IK wel rekening mee dien te houden is, dat het dak waarop het geheel komt te staan, geen betonnen, maar (nieuw weliswaar) houten dak is.

Dus de anti move and walk blokken niet zo zwaar kan nemen als welke hier zo mooi hun werk doen.





BTW de pallet waarover ik sprak is een kunststof uitvoering.





24 december 2017 aangepast door Denisdaf

[mebo870]

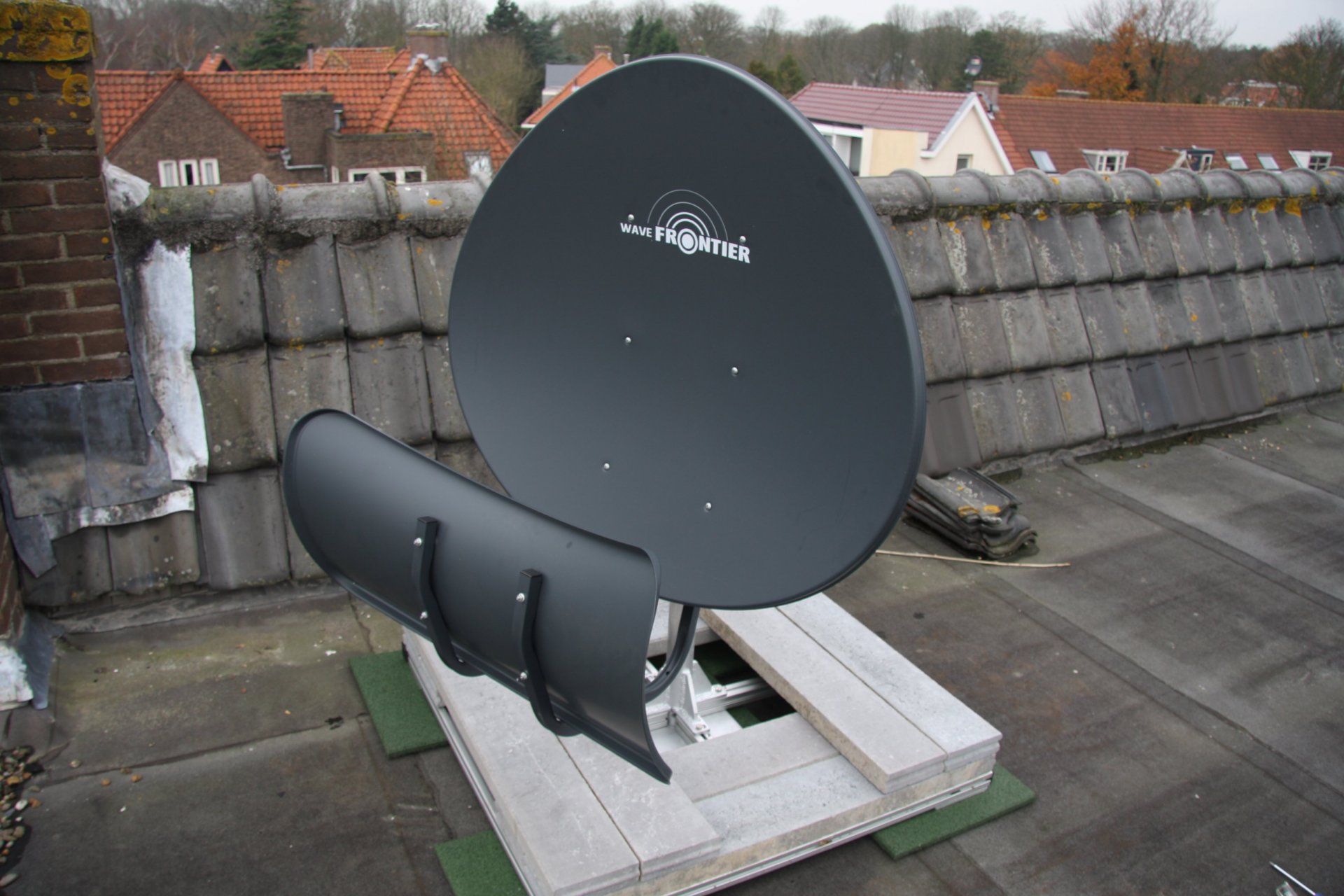

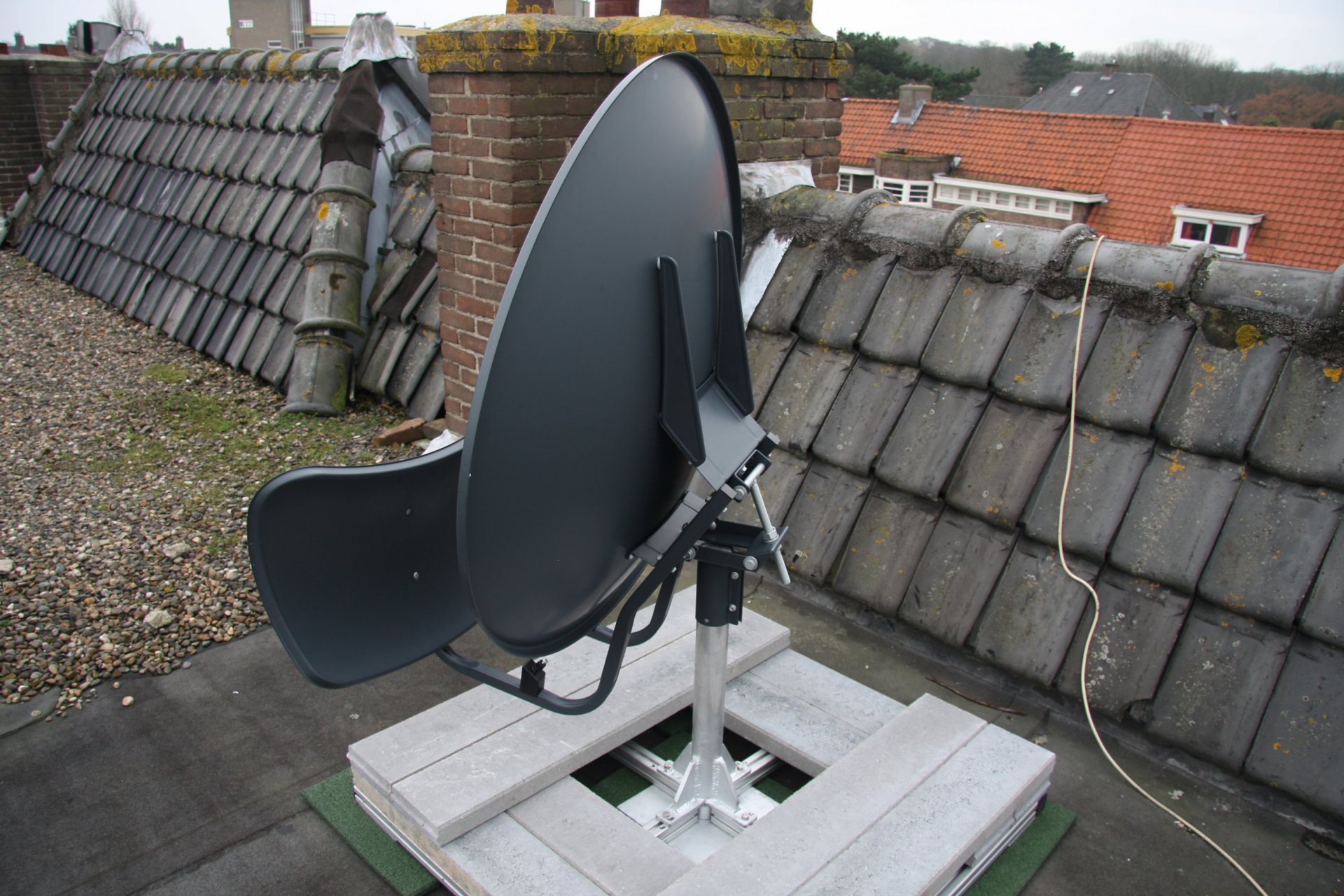

Hier meet ik met de buis gemonteerd in de T90, inclusief kabels met ruime bochten onderaan de schotel 55 cm buis.

Afmetingen zonder kabels tot de onderkant van de draagarm voor de reflector is 40 cm.

Die buis zit in de buisklem van de schotel, die klem is bovenaan dicht.

24 december 2017 aangepast door mebo870

[Denisdaf]

3 minuten geleden zei mebo870:

Hier meet ik met de buis gemonteerd in de T90, inclusief kabels met ruime bochten onderaan de schotel 55 cm buis.

Afmetingen zonder kabels tot de onderkant van de draagarm voor de reflector is 40 cm.

Die buis zit in de buisklem van de schotel, die klem is bovenaan dicht, dat is overal hetzelfde.

Bedankt, is een fotoke mogelijk met de maten aangegeven?



Maar zoals gezegd voor de gekregen info reeds merci.
