reparatie Philips receiver FR930E

[the boss]

Beste mede hobbyisten , ik heb plotseling geen geluid meer uit mijn

Philips receiver FR930E , display werkt gewoon normaal

maar totaal stil verder, ook geen hoofdtelefoon output, spanningen naar de hoofdprint zijn aanwezig.

eindversterker heeft ook spanning.

als ik de phone ingang aanraak, gaat er wel een relais klikken op print.

zie verder niks geen verbrande of kapotte elco's zo op het oog.

Wie heeft er een idee, waar ik het moeten zoeken.

Alvast bedankt voor de tips.

9 januari 2018 aangepast door the boss

[Steve]

vervang in het protectie cirquit  C253 ( door een 220 Uf 16V elco),

werkt hij dan nog niet ?dan zit de fout bij het luidspreker relais.Vervang daar C339 ( 1Uf/63V elco)





Philips-FR930_940+rec.pdf

[the boss]

Bedankt voor de tips @Steve, de service manual had ik al uit je database

gedownload, erg handig.

Ga het 1 deze dagen even proberen.



[the boss]

Heb de 2 elco's vervangen.

heeft toen even gedaan, paar minuten, toen vloog F321 er door.

Zag dat er een 2 A in zat, op print stond 2,5 A.

Daar toen een nieuwe zekering ingezet.

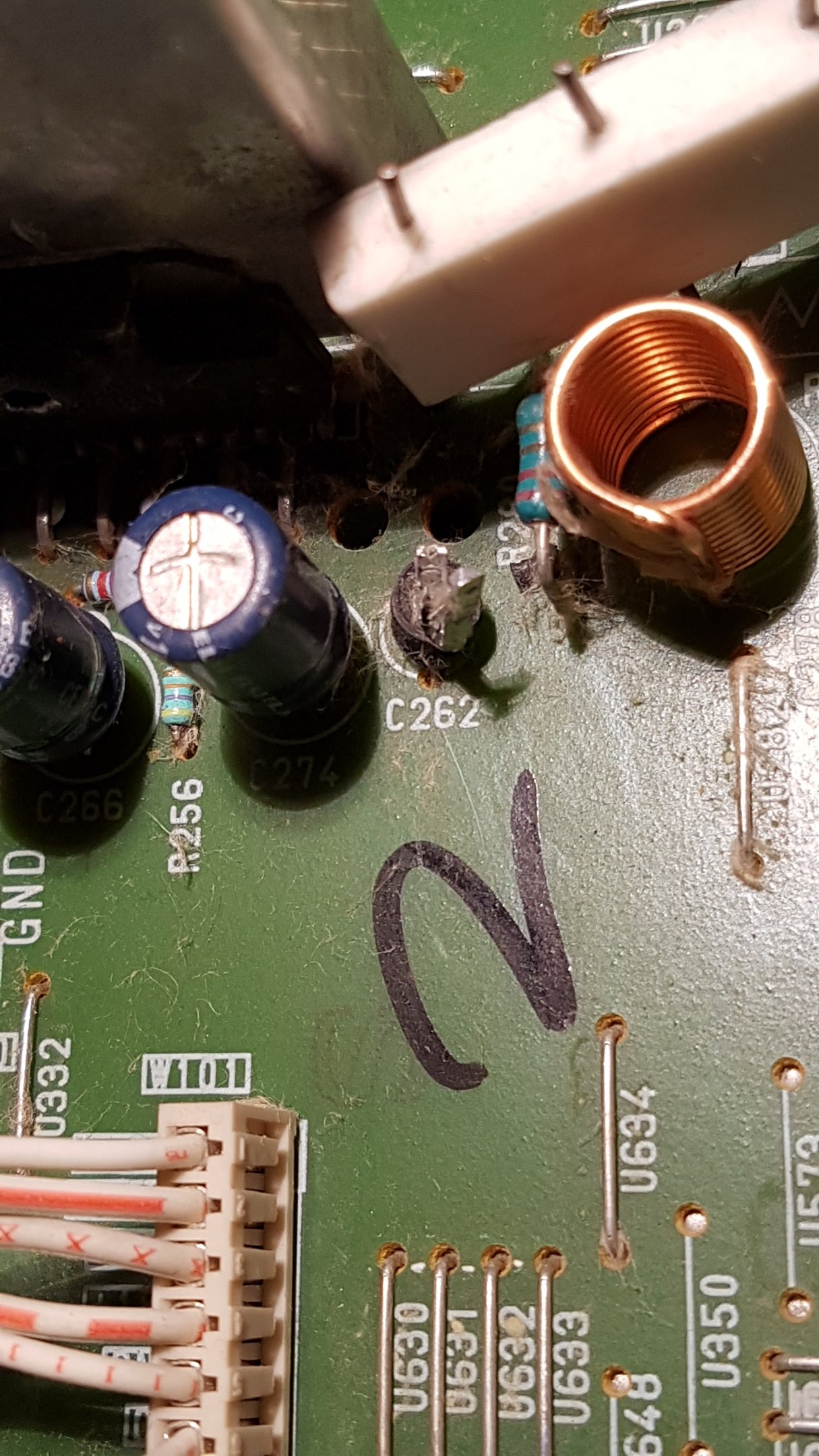

Weer aangezet, geen geluid meer, en na een paar seconden knalden

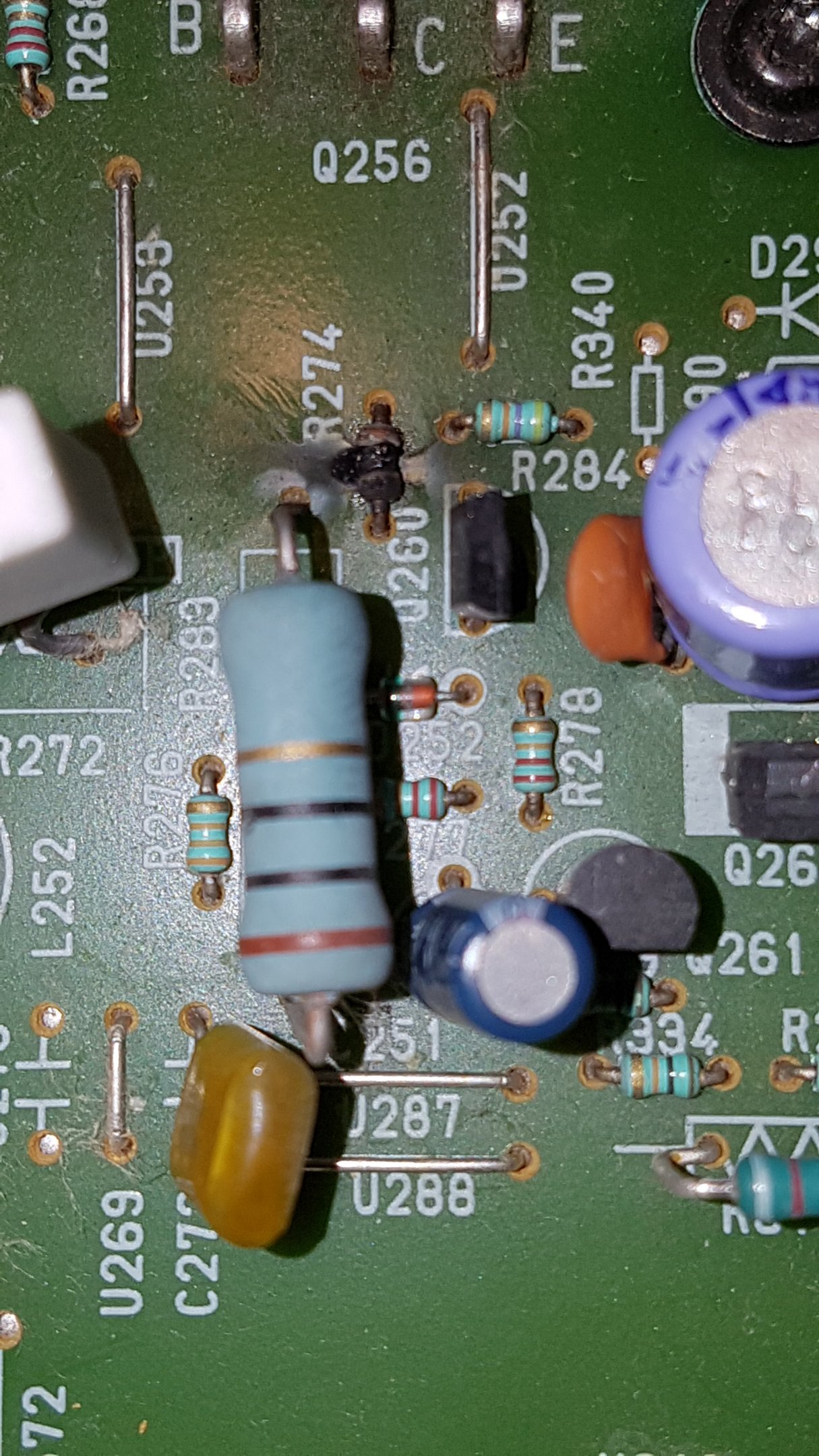

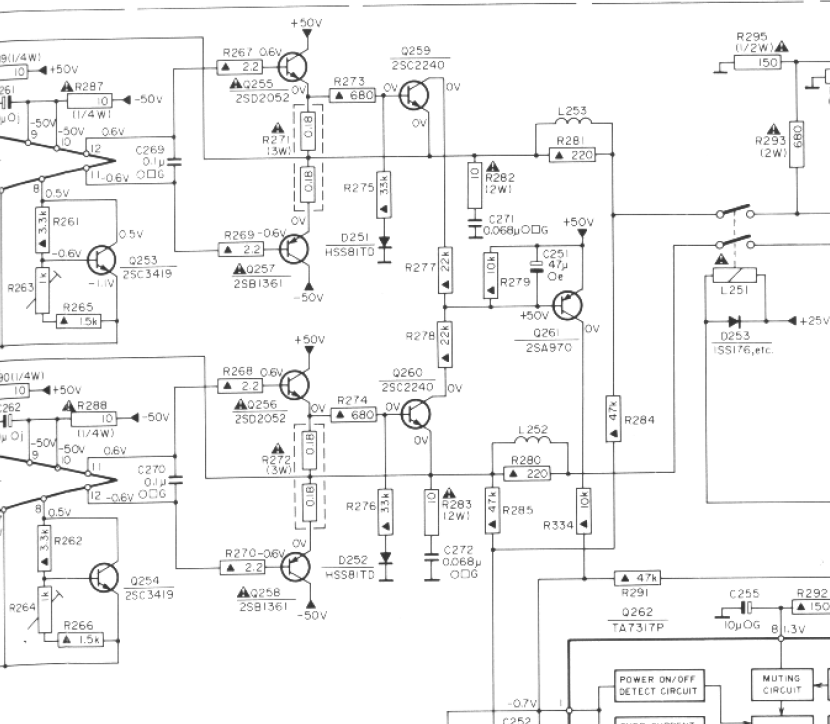

R274 en Q260 eruit, en seconde later, met een enorme knal C262.

zie foto's.

Zou het nut hebben, dat ik die onderdelen ook ga vervangen ?.





[boarder]

Eerst kijken wat de oorzaak is van het defect raken van de hoofdzekering, ik vermoed dat er een gelijkrichterbrug in kortsluiting staat en AC levert.

Multimeter en juist schema en  stapsgewijs zoeken.

[the boss]

Gelijkrichterbrug zijn beide nog goed volgens mij, ik meet op de D320 tussen de + en de - ongeveer 109 volt.

En bij de D321 tussen de + en de - ongeveer 55 volt.

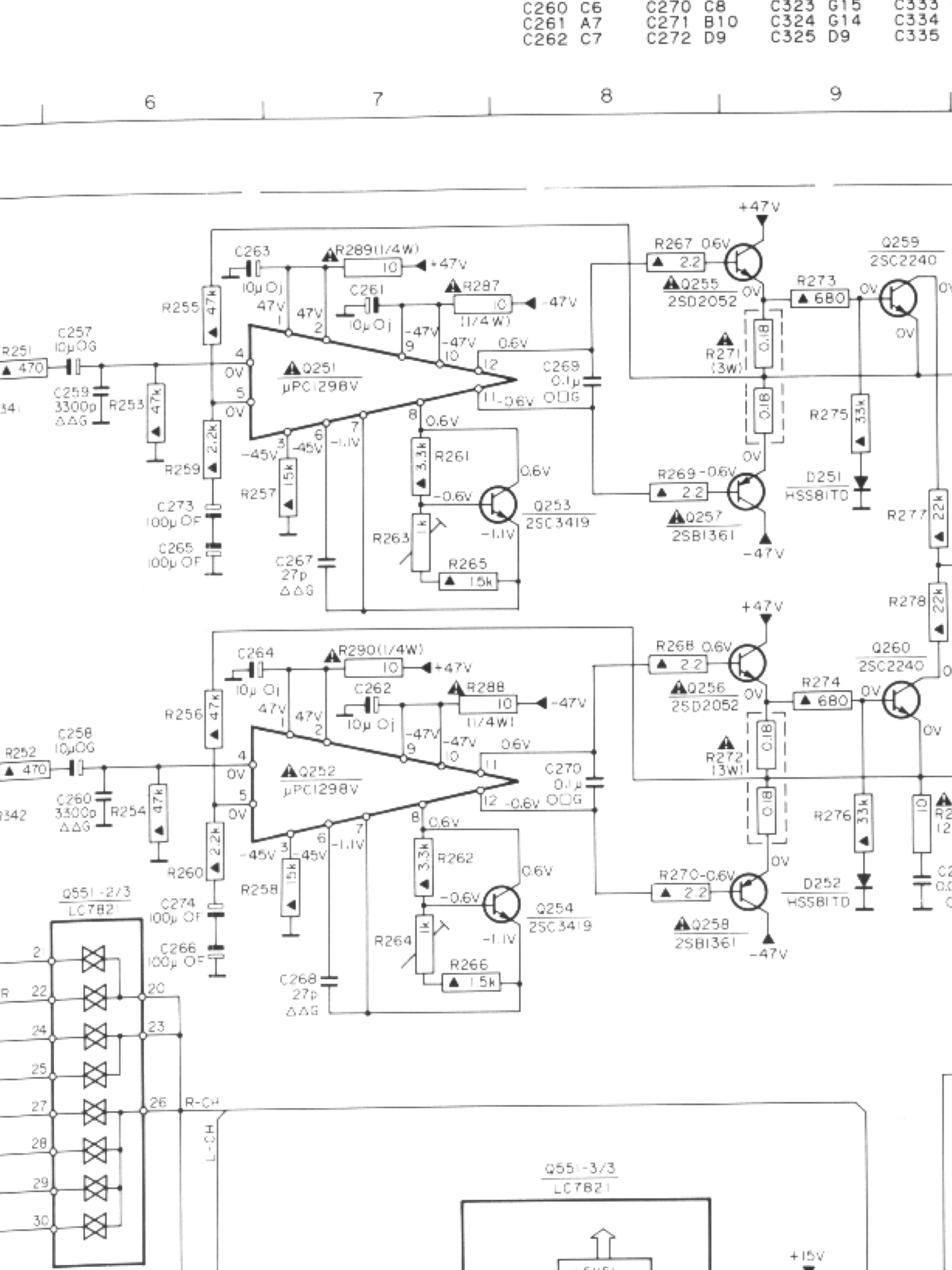

Ik zit ook nog te kijken naar C262, staat die wel goed getekend bij de Q252

op punt 9 staat volgens schema -47 volt, maar de + van de elco zit daar aan ?





[henkvd1]

C262 is in ieder geval geklapt omdat de spanning veel te hoog is geworden, zowel de + als de _ 47 Volt is niet in orde.

[the boss]

Vandaag weer even tijd voor de receiver.

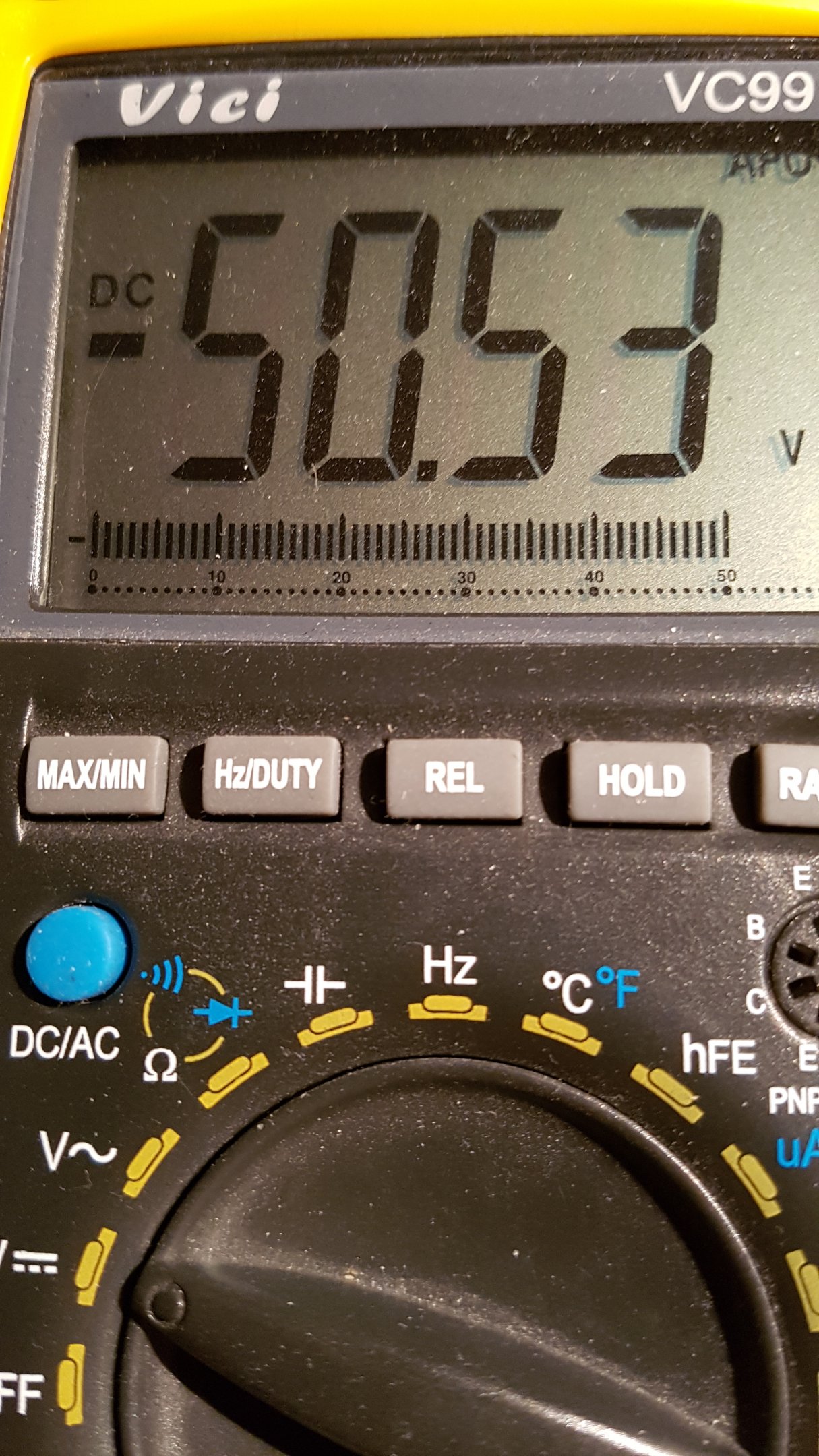

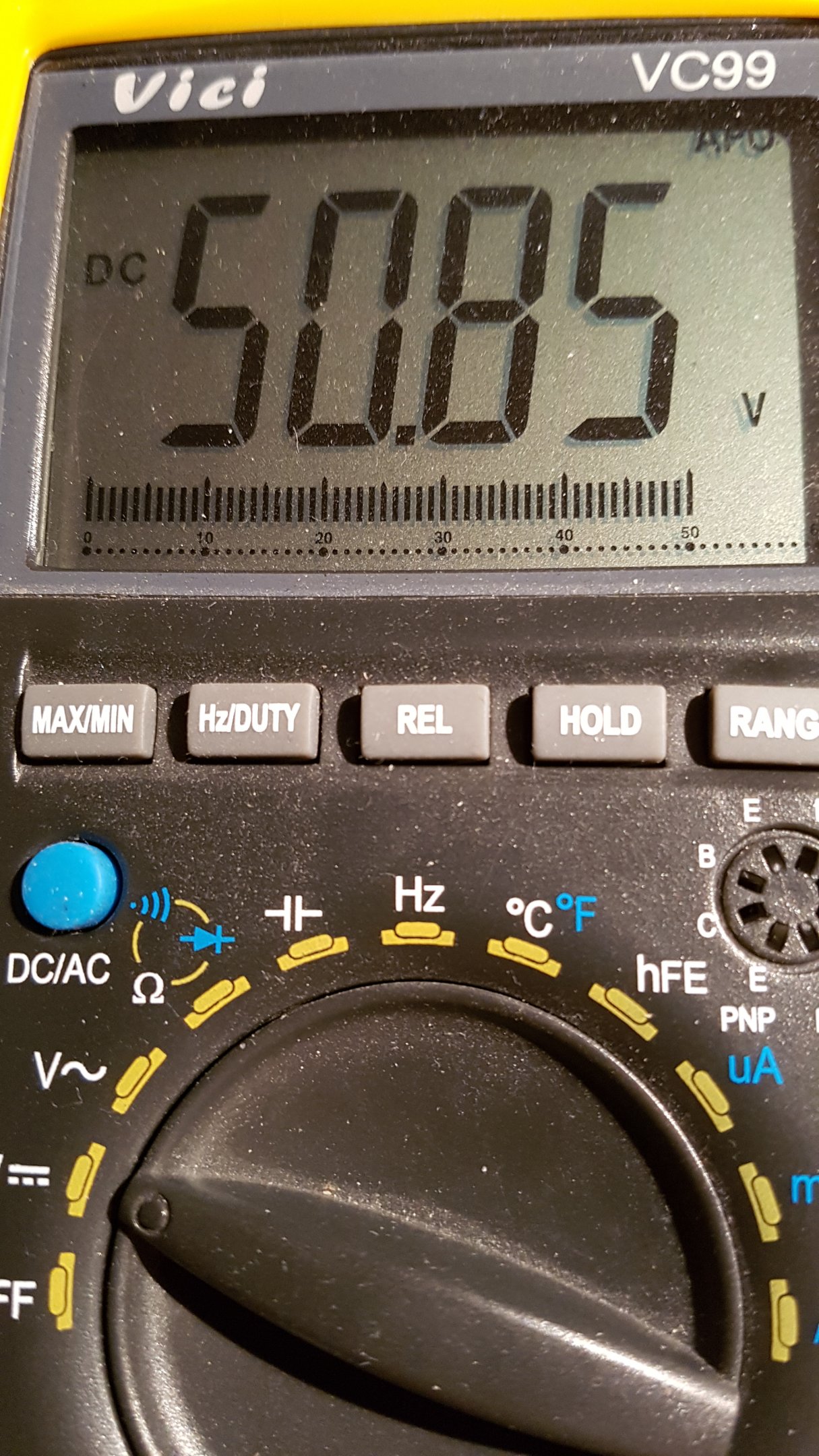

Op D320 meet ik de volgende spanningen.

Plus 50 V en min 50 V ongeveer, dat lijkt me goed.

Ook de spanning die op de pootjes van de ontplofte C262 staat gemeten.

Dat was 48.62 V.

Waarom die dan geploft is, spanning is niet te hoog.

Op D 321 meet ik 22.29 volt + en 25.88 - , daar zit wel wat verschil in.

Tevens blijft Q252 nu koud en Q251 iets warm.

Zou Q 252 soms kapot zijn ?

Heb elco C 262 nog niet vervangen, ook r 274 en Q 260 nog niet.

Wie heeft er nog een tip ?
