reparatie M9806 Transistor

[timmerman_606]

Hallo,

Ik heb een oude motorola voeding gekregen , maar deze blijkt overleden te zijn (logisch).

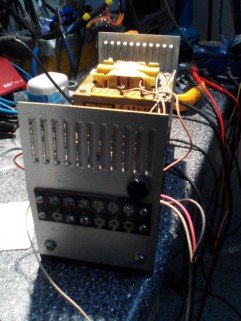

Het is een heel oud ding me achteraan een ronde multistekker en vooraan 12 schroefkontakten.

Nergens staat merk model of serienr . De zekering aan de primaire kant sprong altijd .

De ELCO van 10000MFD 40V stond in kortsluiting en heb ik vervangen door eentje van 50V.

Nu blijft de primaire goed maar ik kreeg geen uitgangs spanning. Op de M9806 met TO92 behuizing heb ik op het middelste pootje de basis 29V, en zowel de emitter of collector geven niets.

Heb geen schema en de M9806 zou een NPN . Verdere informatie ontbreekt en is onvindbaar. Wat is het en wat kan ik in de plaats gebruiken?

Tnx Max

[timmerman_606]

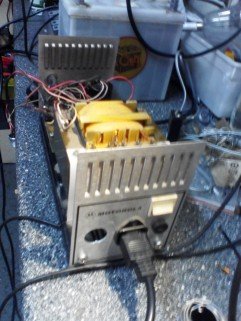

Intussen te weten gekomen  dat de vervanger de BD140 is: Na de transistor er uit te solderen en in de transistor tester te hebben gestoken  ben ik erachter gekomen dat deze nog goed was. Ook de 9571 transistor was nog ok  de rest zijn weerstanden en diodes die ook ok zijn. Rest dus enkel de motorola IC  mc1723 deze zal dus wel qrt zijn. Als iemand het schema of model nr weet van deze voeding mag je me het laten weten. Hierbij enkele fotos..



17 januari 2018 aangepast door timmerman_606
dubbele foto

[Steve]

een LM723 kan hiervoor in de plaats. het schema zal ik opzoeken
