Afstellen schotel

[Kweenie]

Ga ik proberen! Bedankt weer.

De hoogtes staan nu wel goed?

[Sprietje]

Er van uitgaande dat de mast precies verticaal staat, staan de lnb's op een schuine lijn van 11,5 graden.



27 december 2018 aangepast door Sprietje

[a33]

En de twee LNB-houders links op de foto staan nu ook linksom-gedraaid, zo te zien.



Die houders horen net zo recht te staan als de houder voor 19oost (die rechts van het midden, op de foto).

In mijn beugel zitten er een paar geleide-richeltjes, waar de houder dan overheen schuift bij het afstellen van de hoogte.



Groet,

A33

[Kweenie]

Nu zou het al een stuk beter moeten zijn! (Hoop ik)

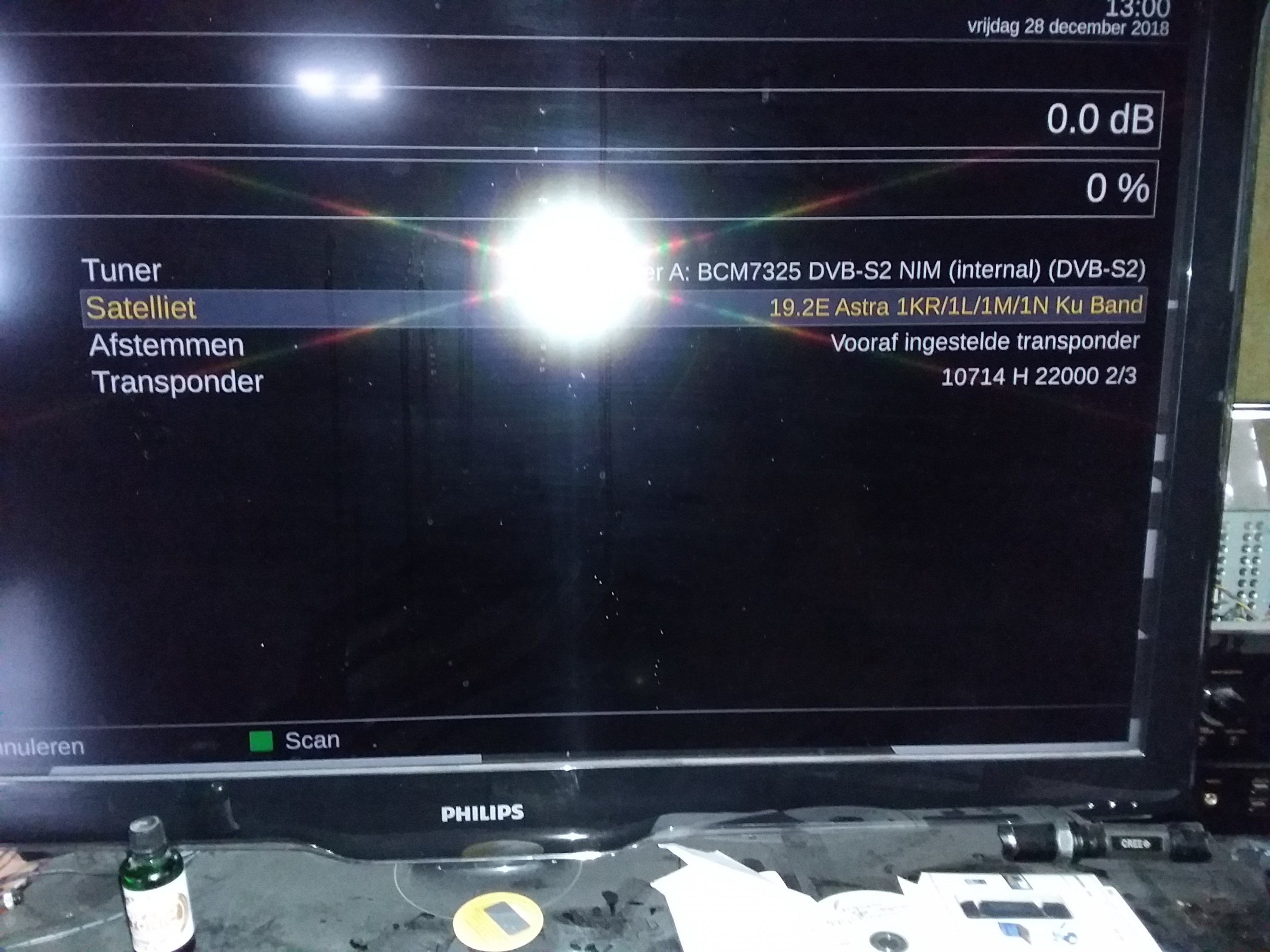

Maar geen signaal (Zie scherm)

Staat daar ook nog iets niet juist?

[Sprietje]

Stem eerst eens af op ZDF, 11954H, DVB-S, QPSK, 27.500, 3/4

[Kweenie]

7 minuten geleden zei Sprietje:

Stem eerst eens af op ZDF, 11954H, DVB-S, QPSK, 27.500, 3/4

Waar staat die qpsk voor?



[Sprietje]

QPSK is makkelijker te ontvangen dat 8PSK. Vandaar dat je voor het vinden van een satelliet beter een transponder kunt nemen met QPSK.

QPSK = Quadrature Phase Shift Keying  Modulation

[Kweenie]

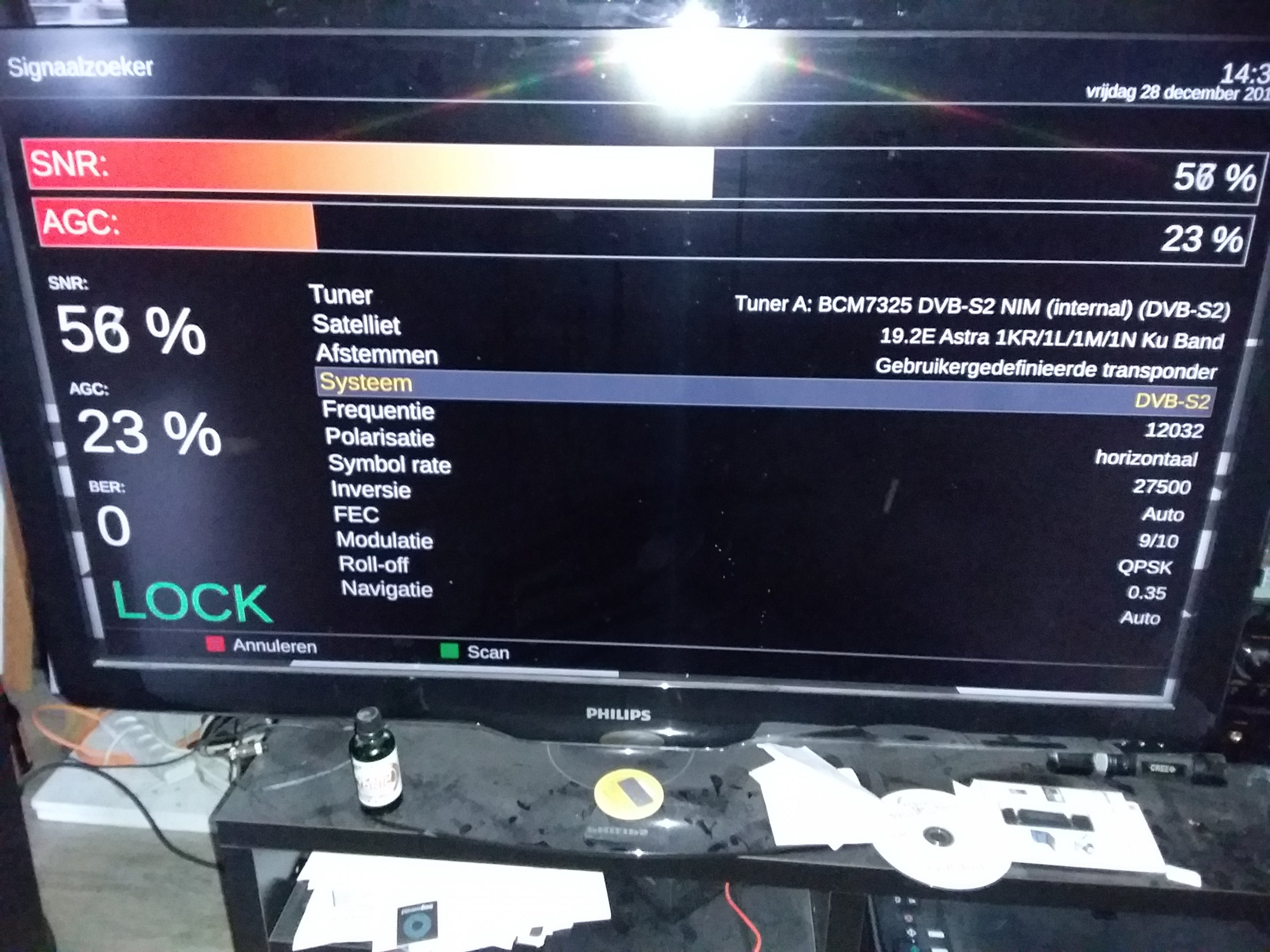

Ik heb nu iets met...

Als ik naar dvb-s verander geen signaal.

Ook niet als ik hier de frequentie op ZDF zet

[Sprietje]

Klopt, deze transponder wordt in DVB-S2 uitgezonden. Als je die op DVB-S zet, ontvang je niets.
Maar je ontvangt nu toch de Astra 19,2.
Stel nu de schotel eens af op maximale SNR (signaal-ruis verhouding) bij deze transponder, dan moet je de overige satellieten ook ontvangen.
