reparatie Laptop reapartie en vraag over smd condensator type

[joep meloen]

Hallo,

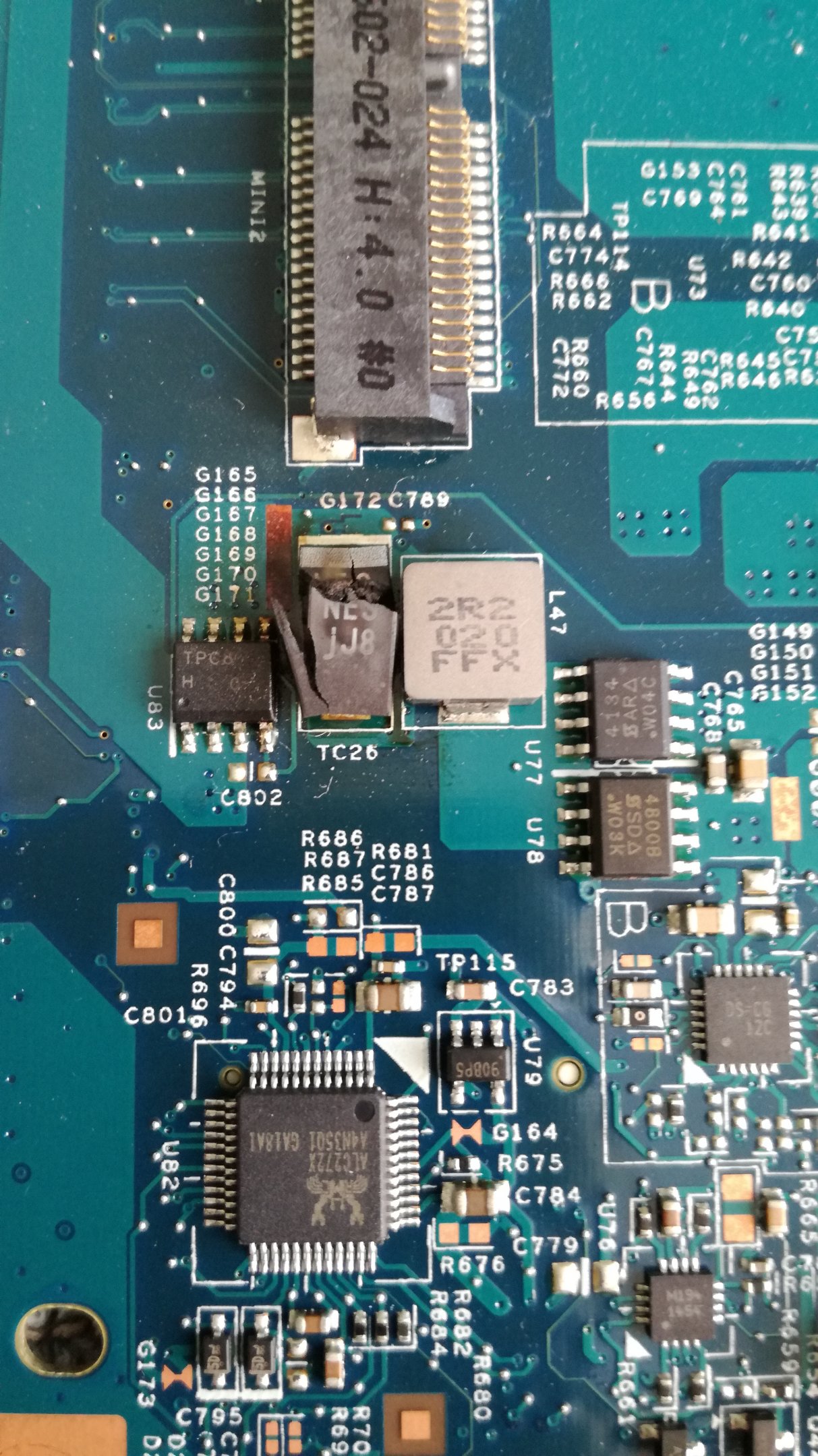

Ben met een laptop bezig waarvan  3 mosfets uitgefikt zijn in de voedingslijn naar de HDD zie foto.



Acer Aspire 7741G 5454G64Mnsk

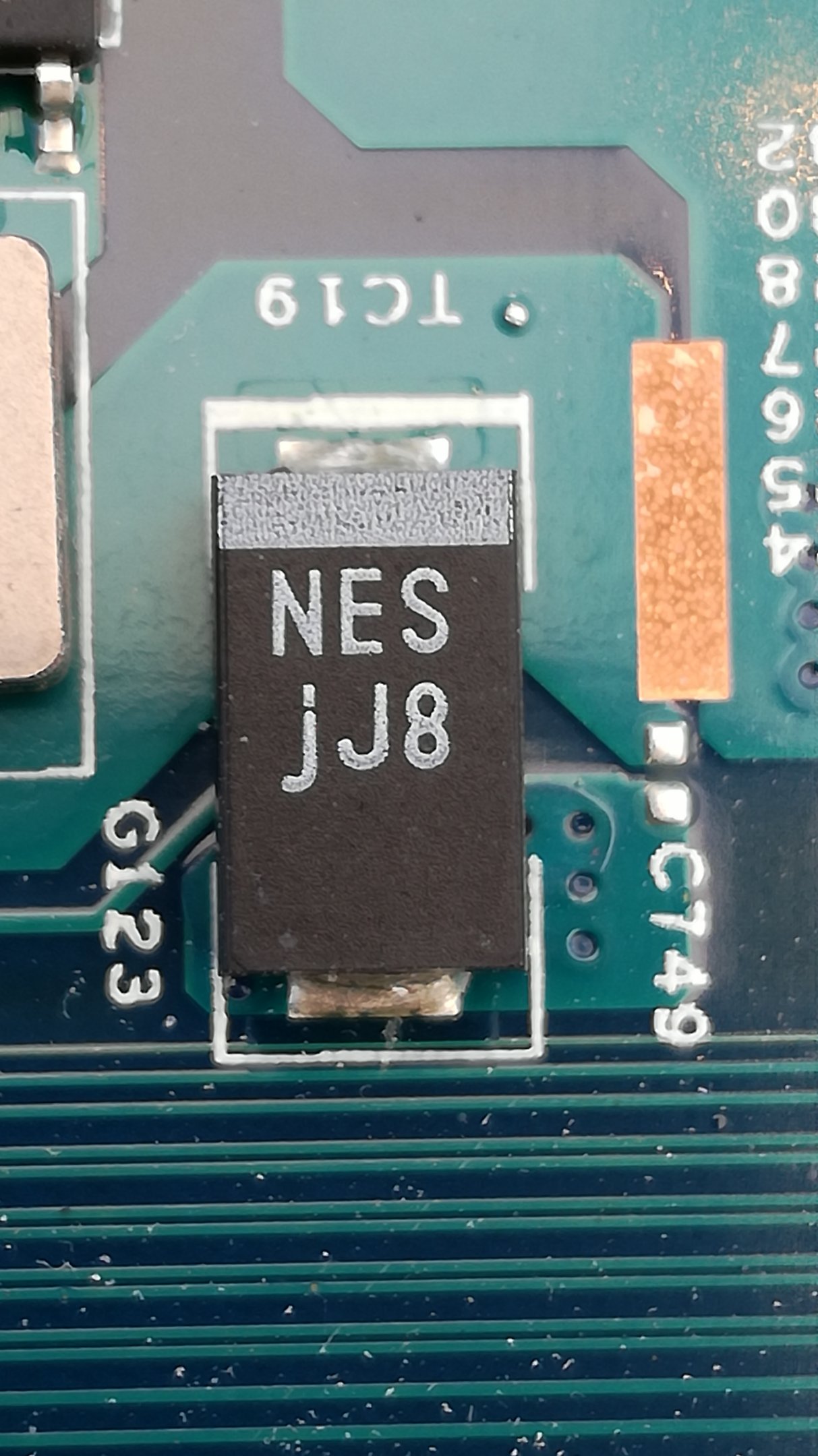

En ook een smd tantalum? condensator uitgefikt en heb de opdruk kunnen achterhalen.



Type: NES  jJ8



Ik ben bezig geweeat om te achterhalen wat voor waarde deze heeft maar dat is niet gelukt.



Ik ben hobbymatig hier mee bezig voor de minima en doe dit belangenloos.



Wie weet de waarde?



Foto is voorbeeld.

3 juli 2018 aangepast door joep meloen
foto toevoegen

[focus103]

Hallo Joep

Kijk eens op blz 19   http://www.szpre.com/common/editor/ewebeditor/uploadfile/20080522100552862.pdf

220uF 6,3 volt

peter

[Steve]

manual:

Acer_Aspire_7741_7741z_7741g_7741zg_Emachines_G730g_Wistron_JE70-CP_rev_-1M_sch.pdf

[iemand]

Maar waarom 'zakt' een elco zo weg ???



Heeft toch niks met het droge weer te maken 😎

4 juli 2018 aangepast door iemand

[Frans B]

Een titanium condensator kan zomaar kortsluiting maken. Dit is dus het resultaat



[joep meloen]

Dank u wel mensen ik kan even verder.

Ik meld de afloop nog even als ik klaar ben.

[joep meloen]

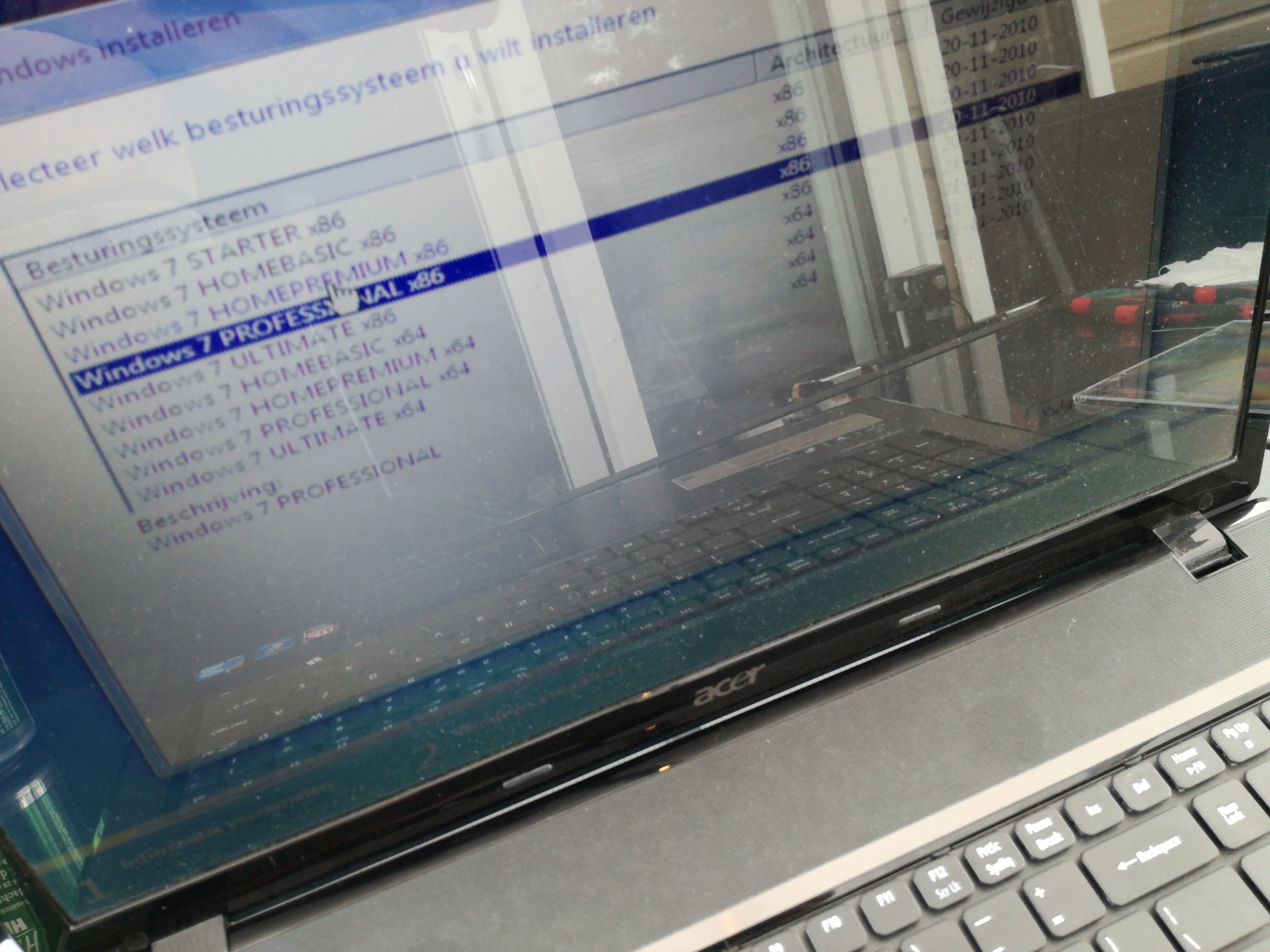

Thanks alles werkt weer en heb iemand weer blij gemaakt.



Top!
