advies schotel (LNB, switch, ...) configuratie

[pieter532]

Beste allen,



Ik wil mijn huidige schotel configuratie uitbreiden om meer satellietsignalen (kanalen) te kunnen ontvangen. Mijn huidige configuratie is gericht op 13E, 19.2E, 23.5E en 28.2E. De apparatuur die ik daarvoor gebruik is:
1x schotel Visiosat G4
4x LNB ALPS Twin 40mm
4x LNB houder 40mm
2x DiSEqC (1.0) Visiosat VCOM 401 4/1
2x Satelliet ontvangers (Xtrend 8000 en Xtrend 7000)



Ik wil graag naar de volgende satellieten:
Must have:       15W (ESPN), 5W (Mediaset), 13E (Tivusat), 19.2E (NL), 23.5E (NL) en 28.2E (BBC).
Nice to have:    12.5W (Sky TG24), 7E en 9E.



Ik wil de Xtrend 7000 vervangen door een multistream (met S2) ontvanger tbv kanalen op 5W.

Ik neig naar een Visiosat BIG (Cahors) met een VU+ 4k (DVB-S2X) en wil graag zoveel mogelijk mijn huidige apparatuur hergebruiken. En ik wil gebruik maken van twee satellietontvangers namelijk de Xtrend 8000 en de (nieuwe) multistream ontvanger. Op de multistream moet OpenPli (of een andere opensource set-top box software) kunnen draaien.



Welk merk en model schotel adviseren jullie?
Wat voor merk en type Diseqc switch heb ik nodig (rond de €40/stuk)?
Wat voor LNB’s heb ik nodig? Inverto black? Relook of ALPS? (rond de €30/stuk)

Welke afmeting heb ik nodig voor de LNB's, 23mm of 40mm?

Wat voor multistream (met S2) ontvanger adviseren jullie?

En welke Opensource set-top box software adviseren jullie voor op de multistream ontvanger?

[Sprietje]

Beste pieter532



Er zitten geen echt zwakke satellieten tussen je wensen die mogelijk zijn dus is de Visiosat BigBisat een goede keus.
Van de Nice to have is 12,5w niet mogelijk, die zit te dicht op de 15w.
7e en 9e samen is ook niet mogelijk, wel een van beide.

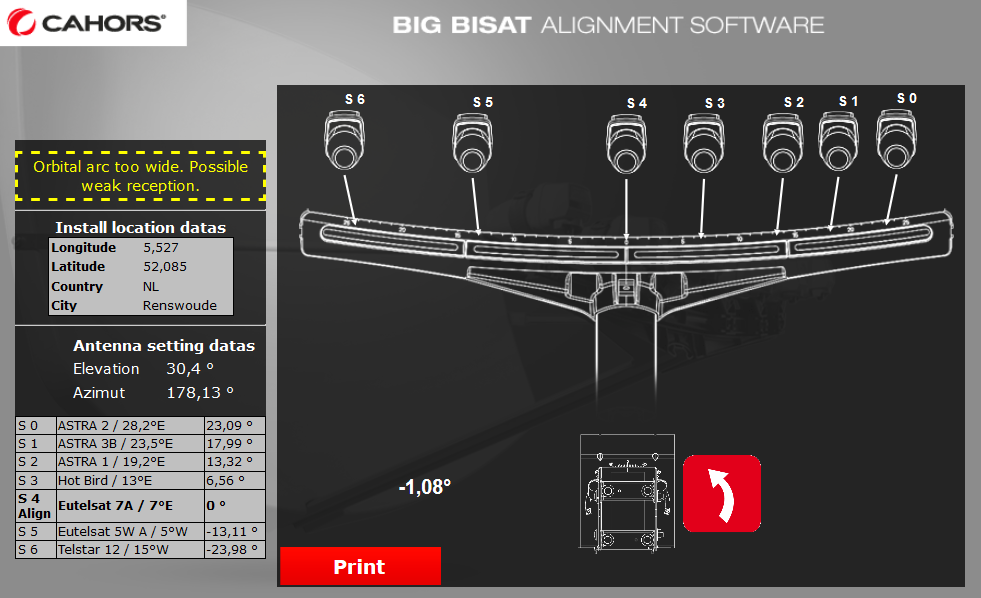

De schotel moet uitgericht worden op de 7e, vandaar dat ik daar voor gekozen heb maar als je de 9e liever hebt kan dit ook. Je zult de lnb echter eerst op de 7e positie moeten zetten om de schotel uit te richten, daarna kun je hem verschuiven naar de 9e positie.
De twee lnb's die het dichtst bij elkaar gezet moeten worden zijn die van de Astra 19,2 en 23,5. Die moeten op een afstand van 53mm geplaatst worden.
Als je daar lnb's voor gebruikt met koppen van 59,5mm, dan kom je 6mm te kort.

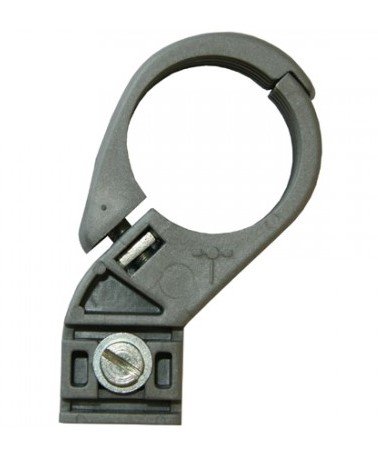

Omdat de Astra 19,2 zo sterk is, kun je die wel 6mm verkeerd zetten. Je kunt er ook voor kiezen een smalle 40mm lnb te nemen. Een ALPS is prima.
Het is me niet helemaal duidelijk of je nu 2 of 4 aansluitingen wilt hebben. Zou je dat nog even aan kunnen geven.



[pieter532]

Hoi Sprietje,



Allereerst bedankt voor het geven van antwoorden op mijn vragen.



Hieronder nog enkele vragen (en antwoorden op jouw vragen).



Van de Nice to have is 12,5w niet mogelijk, die zit te dicht op de 15w.

Is het mogelijk om dit met 23mm LNB's op te lossen.



7e en 9e samen is ook niet mogelijk, wel een van beide.

Ik ga dan voor 9e.



Je zult de lnb echter eerst op de 7e positie moeten zetten om de schotel uit te richten, daarna kun je hem verschuiven naar de 9e positie.

Hiermee bedoel je eerste de schotel richten met een LNB op 7e. De schotel vastzetten. En dan de LNB naar de positie 9e verschuiven.



Omdat de Astra 19,2 zo sterk is, kun je die wel 6mm verkeerd zetten. Je kunt er ook voor kiezen een smalle 40mm lnb te nemen.

Ik hergebruik mijn Alps LNB's hiervoor dan.



Het is me niet helemaal duidelijk of je nu 2 of 4 aansluitingen wilt hebben.

Ik wil via twee satellietontvangers televisie kijken.

23 juli 2018 aangepast door pieter532

[Tonskidutch]

wat is mis met twee schotels?

[Sprietje]

Beste pieter532



Met een Visiosat Big Bisat kun je satellieten ontvangen tot 3 graden afstand. Dat kan alleen met de 23mm lnb-houders en met smalle lnb's.

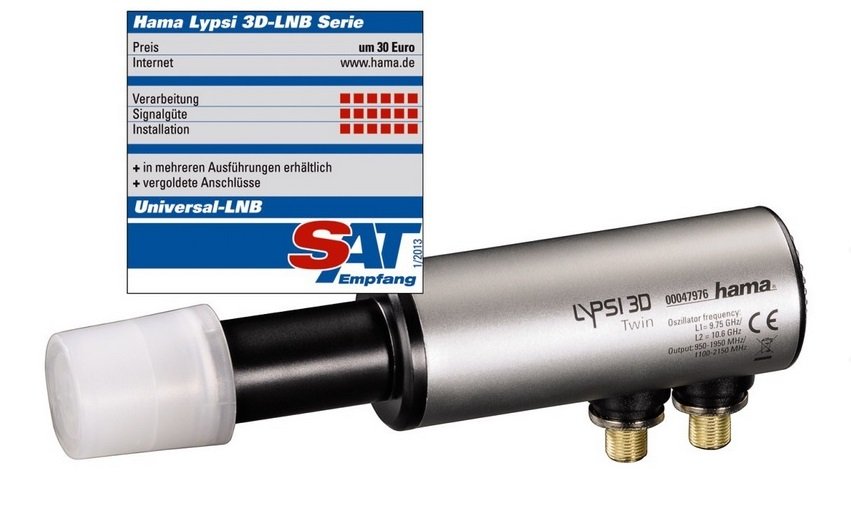

Wil je satellieten ontvangen die dichter bij elkaar staan, dan is het 't beste om 2 schotels te nemen. Is dat geen optie, dan zul je een smalle lnb moeten nemen waarvan ook het huis met de aansluitingen erg smal is zoals bijv. de Hama waarvan de diameter 37mm is.
Ik heb uitgerekend dat de houders 31mm van elkaar moeten staan.
De grootste diameter van de kop van een Hama lnb is 32mm, de voorzijde is nog smaller.
De smalle lnb-houders kunnen in tegengestelde richting op 33mm van elkaar staan, dat is dus 2mm meer dan wat het moet zijn. Nou, als de beide lnb's 1mm verplaatst, past het wel en van die 1mm afwijking zul je nagenoeg niets merken.

Natuurlijk is het wel zo, dat smalle lnb's gevoeliger voor regendruppels zijn dan lnb's met een kop van 60mm. Tja, dat is dus even een afweging die je moet maken. Je kunt natuurlijk ook een regenkapje maken voor deze 2 smalle lnb's.



23 juli 2018 aangepast door Sprietje

[pieter532]

11 uur geleden zei Tonskidutch:

wat is mis met twee schotels?

Een vrouw 😖😉

[pieter532]

@Sprietje



Ik ga eerst maar eens aan de slag met deze satellieten 13E, 19.2E, 23.5E en 28.2E. En dan vervolgstappen maken voor 15W of 12.5W.



Je schrijft "Ik heb uitgerekend dat de houders 31mm van elkaar moeten staan."

Bedoel je dan dat 15W en 12.5W 31 mm uit elkaar moeten staan?

Dan zou 23mm houders toch moeten lukken. Ik denk dat ik iets niet begrijp ....



10 uur geleden zei Sprietje:

De smalle lnb-houders kunnen in tegengestelde richting op 33mm van elkaar staan, dat is dus 2mm meer dan wat het moet zijn

Wat bedoel je met in tegengestelde richting?

[Sprietje]

Als ik het over de afstand heb, dan is het altijd hart op hart.
lnb-houders in dezelfde richting, zie afbeelding van vanochtend.

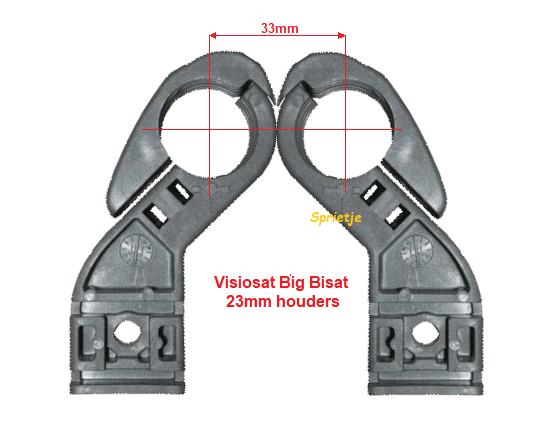

Lnb-houders tegengesteld is de ene naar links en de andere naar rechts met de dunne zijden tegen elkaar.



[Sprietje]

[pieter532]

@Sprietje bedankt voor je uitleg.



Via de Alignment software van Big Bisat heeft mijn schotel een skew van -1,66.



Moet ik per LNB via de http://www.dishpointer.com/ de skew van een LNB uitrekenen?

(15W, 12,5W, 5W, 7E, 9E, 13E, 19.2E, 23.5E en 28.2E).



24 juli 2018 aangepast door pieter532

[Sprietje]

De twee bekendste zijn:

http://www.dishpointer.com/

en

https://satlex.be/nl/azel_calc.html



Hoe wil je de 7e en de 9e naast elkaar krijgen?

24 juli 2018 aangepast door Sprietje

[pieter532]

22 minuten geleden zei Sprietje:

Hoe wil je de 7e en de 9e naast elkaar krijgen?

De 9E gaat afvallen.



Ik wil het in stappen oppakken:

De eerste stap: 7E, 13E, 19.2E en 23.5E.

De tweede stap: +28.2E.

De derde stap: +12,5W en +5W

-----------------------------------------------------------------------------------------

Eindresultaat: 12,5W, 5W, 7E, 13E, 19.2E, 23.5E en 28.2E



En dan pas misschien 15W erbij.

24 juli 2018 aangepast door pieter532

[Sprietje]

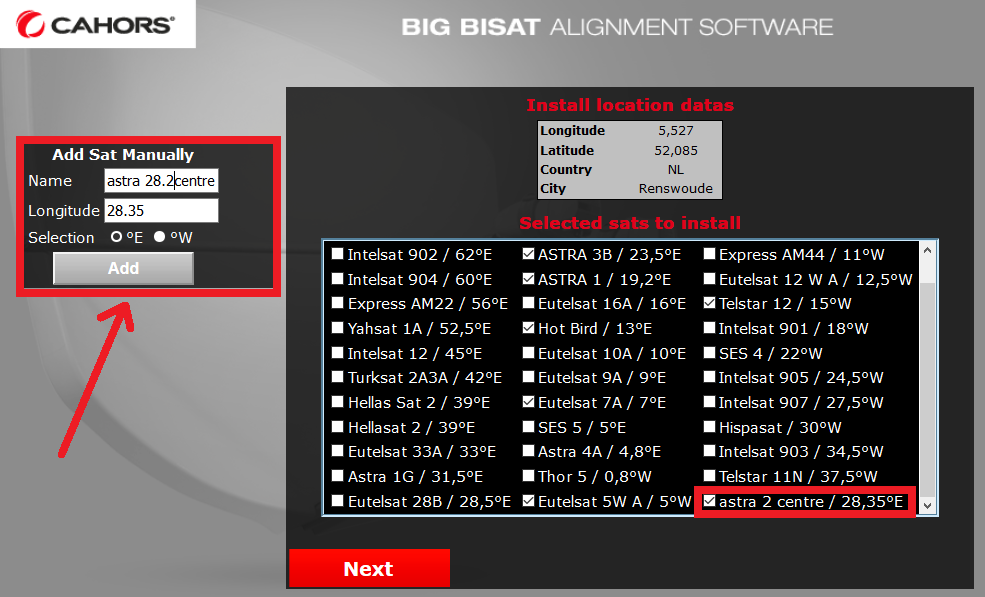

Ik zou niet kiezen voor de Astra 28,2 maar een satelliet toevoegen, Astra 28,2 centre. Dat is de middenpositie van de twee uiterste satellieten die zich op 28,2 en 28,5 oost bevinden. Dan zit je ook beter met de afstand van de Astra 23,5-lnb.

[pieter532]

Het is helaas weer zover ... schotel richten en dat is niet mijn ding. Inmiddels de hele ochtend bezig geweest en ik krijg geen signaal van 7E.



Ik start met het richten op 7E en deze staat in het hart van de schotelarm.

Skew schotel: -,183 (af te lezen op de schotelhouder/beugel)

Elevation: 29,95 (af te lezen op de schotelhouder/beugel en geverifieerd met de QuickSat App van Cahors).

Azimut: 177,16 (geverifieerd met kompas, QuickSat App, Dishpoint website).



In OpenPli:

Tuner configuratie: Configuration Mode: Simple; Mode: Single; Satellite: Eutelsat 7A/7B; Send DiSEqC: uit; Force legacy: uit

Signal finder: Tuner A (BCM7346 / DVB-S2); Eutelsat 7A/7B; Predefined transponder; Transponder: 10762 V 30000 5/6



Inmiddels een andere LNB gebruikt, en een andere satellietontvanger en een andere coax kabel.

En de coax kabel gaat van de LNB direct naar de satellietontvanger.



Heb met de Azimut gedraaid, LNB-skew gedraaid en de elevation aangepast.



Ik ben uit mijn opties en weet niet wat ik nog kan doen .... heeft iemand nog een tip?

[pieter532]

Ben er inmiddels achter dat de Signal Finder onder OpenPli 6.2 me in de maling neemt. Gaan de waarden naar 0% dan werkt deze niet meer (in ieder geval in mijn situatie). Dan ga ik naar een zender. Bijvoorbeeld TRT AVAZ en had vrijwel direct beeld. Daarna na Signal Finder en richten maar ...



Hoeveel SNR mag ik ongeveer verwachten met een Visiosat BIG op de onderstaande satellieten.

12,5W, 5W, 7E, 13E, 19.2E, 23.5E en 28.2E?
