Hotbird ontvangst

[ps4gamer]

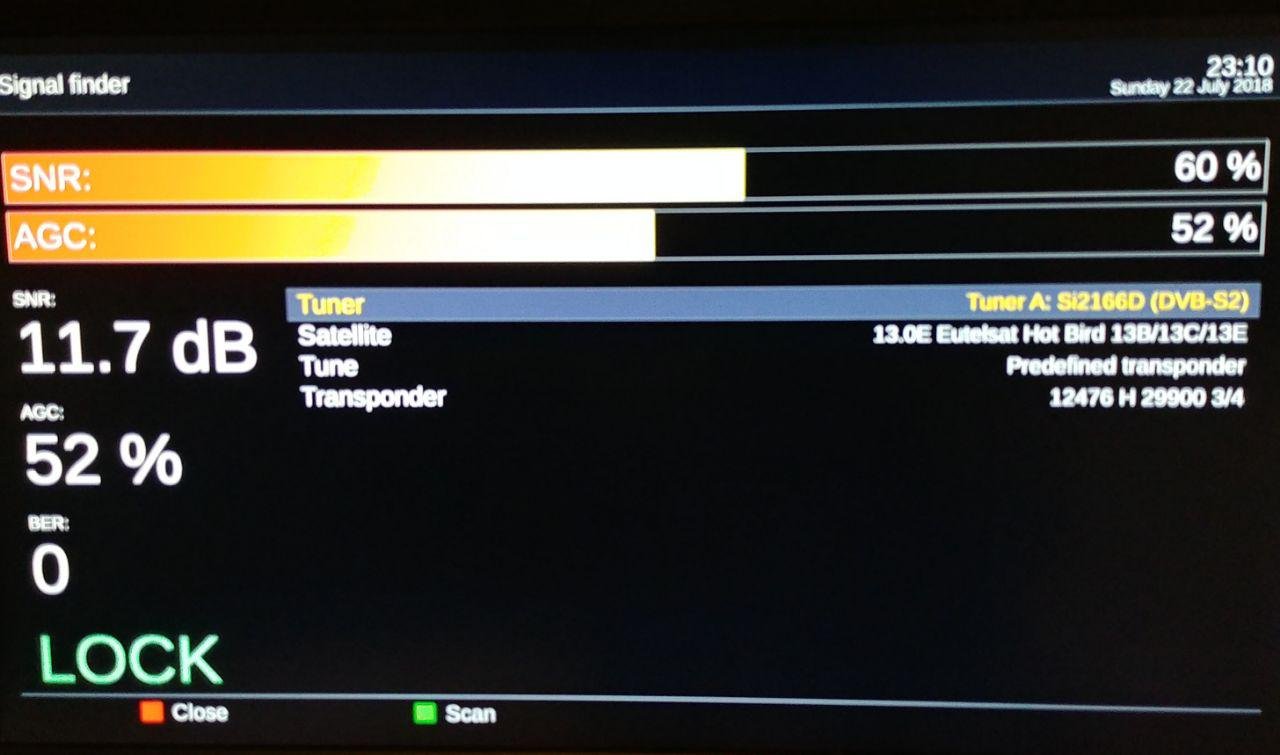

Ik heb een big bi sat gekocht voor de klassieke 4 satellieten. Voordat ik begon heb ik gecontroleerd of de schotel goed staat en ik goed ontvangst heb met 1 lnb. Ik heb hotbird op 0 gezet en krijg onderstaande ontvangst voor RT HD. (beeld is perfect). Ik krijg de waarden niet hoger. Is dit normaal voor Hotbird? Misschien wordt e.e.a. niet goed weergegeven door mijn receiver? (mutant 51).





[smetje limb.BE]

en op hoeveel ° heb je de skew van je lnb gezet

22 juli 2018 aangepast door smetje limb.BE

[ps4gamer]

9 uur geleden zei smetje limb.BE:

en op hoeveel ° heb je de skew van je lnb gezet



Skew gewoon op 0. ALP LNB. Heb de schotel als test in een single LNB opstelling aangesloten. De 4 LNB's aansluiten met de nodige poespas, ben ik nog niet mee begonnen. Denk dat het met dit signaal nogal een uitdaging gaat worden.

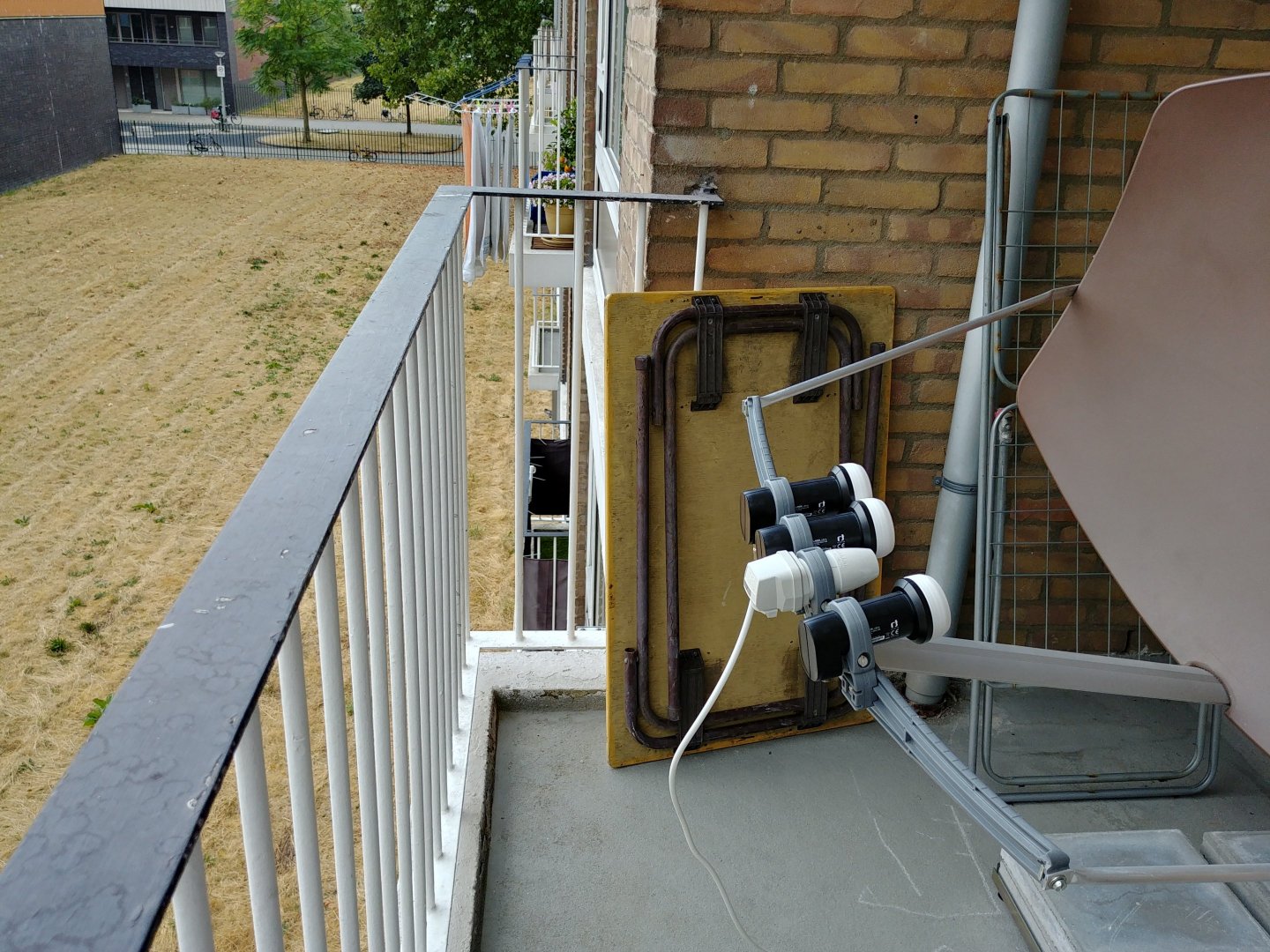

Ik vraag me af of er niks in de weg staat. Heb de schotel best laag in het balkon zitten namelijk. BER waarde zou dan nooit op 0 staan denk ik dan. Kan niet verklaren waarom het signaal zo laag is...

23 juli 2018 aangepast door ps4gamer

[Tonskidutch]

dat valt wel mee 11,7 decibel

niet door laten afleiden

de skew kun je op dishpointer website al zien

amsterdam geeft

Dish Setup Data

Elevation:  29.6°

Azimuth (true):  169.8°

Azimuth (magn.):  168.8°

LNB Skew [?]:  -6.2°

[Sprietje]

Beste Tonskidutch



De skew klopt niet. Geen enkele calculator houdt rekening met het feit dat Eutelsat een pre-skew heeft van +3,5° net zoals Astra een pre-skew heeft van 7,5° voor de A1-2-3.
De skew moet derhalve geen -6,2° zijn maar -2,8°. Daarmee zit je er maar erg weinig naast als je de lnb met de aansluitingen recht omlaag zet.



[Tonskidutch]

die pre skew is wel bekend maar vaak over het hoofd gezien

het is heel goed dat je het nog even aan ons uitlegt

dank daarvoor

ik app daarvoor een nieuwe op de telefoon geinstalleerd satfinder Pro en daar staat de skew wel duidelijk bij

[Sprietje]

Wat geeft die in Maastricht dan aan voor de Joyne op de 9oost?

[Tonskidutch]

heb ik net naar gekeken maar de waarde vergeten, zal ik nog eens doen zo meteen



app zegt -2,7



ook de mij best bekende zegt op 3 honderste na hetzelfde

23 juli 2018 aangepast door Tonskidutch
© 2018 Jens T. Satre

[Sprietje]

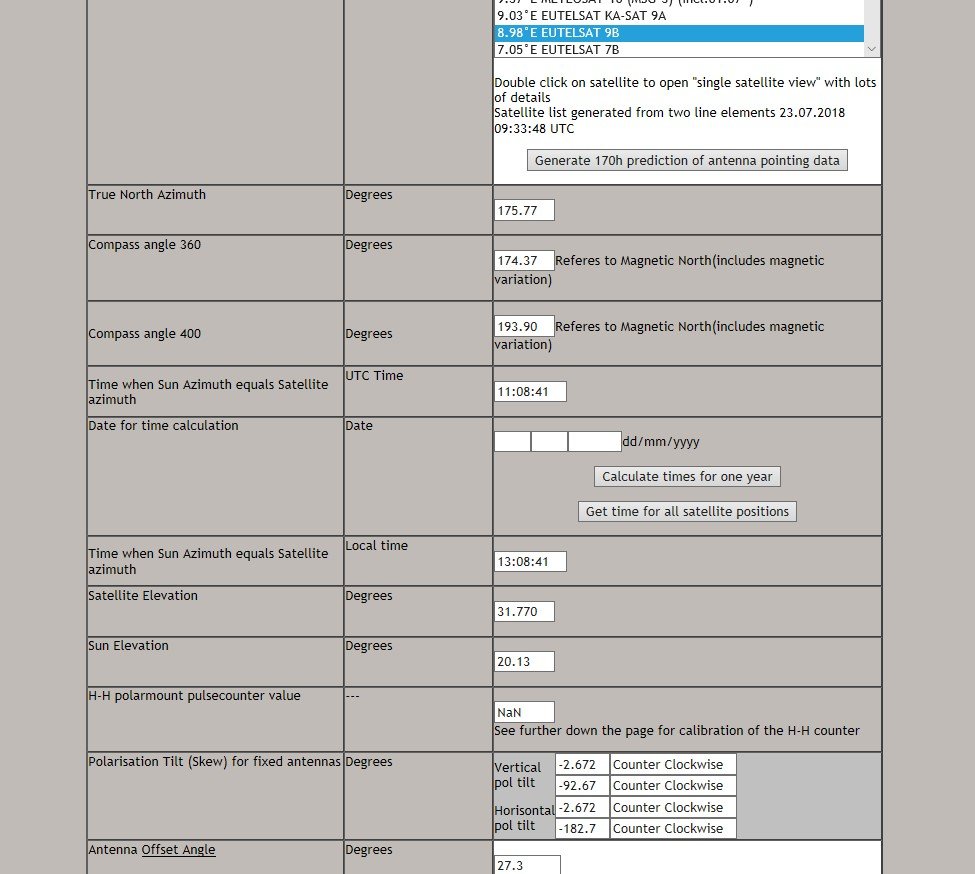

Tja, daar staat dus -2,672 terwijl het + 0,81 moet zijn.



[ps4gamer]

Dank jullie. Zal het aanpassen vanavond. Big sat alignment website geeft 0 graden aan als je alleen 1 Hotbird LNB aansluit. En geeft aan voor de hotbird -6.76 graden als je de klassieke 4 LNB's aansluit. (Amsterdam)

[Sprietje]

Beste ps4gamer



De Big sat alignment website geeft helemaal geen lnb-skew aan alleen maar schotelskew en dat is iets heel anders.

[ps4gamer]

1 uur geleden zei Sprietje:

Beste ps4gamer



De Big sat alignment website geeft helemaal geen lnb-skew aan alleen maar schotelskew en dat is iets heel anders.

Dat klopt besef ik mij nu. Stom.

Moet nog een hoop leren.





23 juli 2018 aangepast door ps4gamer

[Tonskidutch]

how how how, stop

Sprietje dan mag je ons evenwel die uitleg about the refenrence vector and pitch angle nader toe lichten (die er onder jou afbeelding staat weergegeven)

als je blieft

en neen ik studeer geen Raumfahrttechnik maar heb wel behoorlijk veel verstand van ruimtelijk denken

dus schets je schema eens opdat ook mijn oma of een andere lezer het begrijpt wat jij bedoeld

[Sprietje]

Beste Tonskidutch

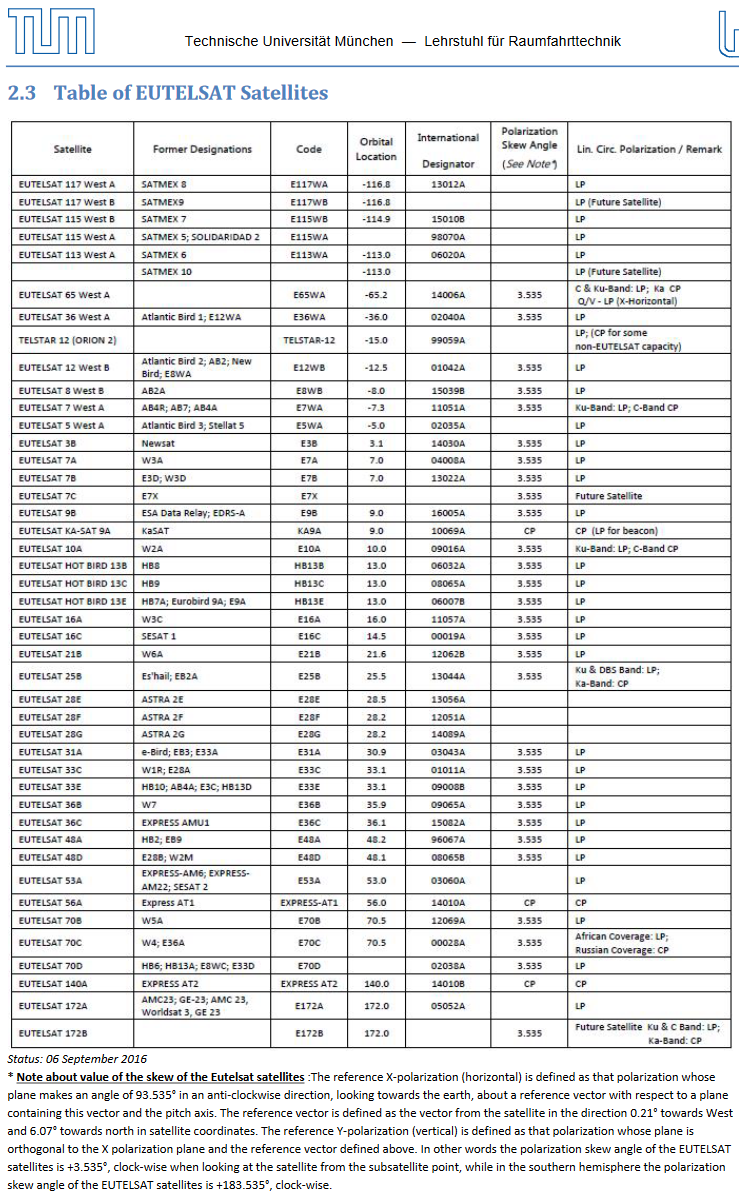

In de toelichting onder de tabel van Eutelsat satellieten staat het volgende:

Met andere woorden, de polarisatie skewhoek van de EUTELSAT-satellieten is + 3,535 °, met de klok mee gezien vanuit de aarde naar de satelliet, vanaf elke plek op de meridiaan (op het noordelijk halfrond) die overeenkomt met de orbitale locatie van de satelliet.



Omdat hoeken in honderdsten van graden weinig zinvol is voor de skew van een lnb, rond ik dit af op +3,5 graden.
Wekt het je interesse en wil je het gehele ducument van 49 pagina's lezen, kijk dan hier: http://studylib.net/doc/18247101/calculation-of-azimuth--elevation-and-polarization-for-non

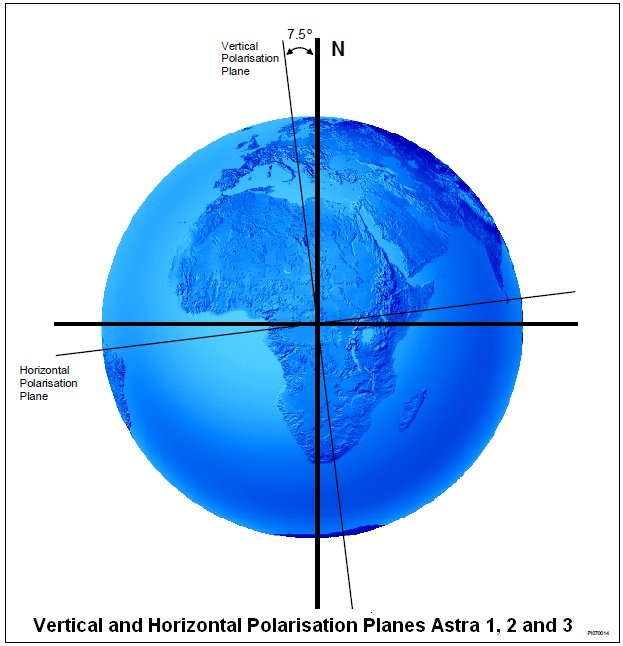

Ik heb de pré-skew afbeelding van de Astra toegevoegd. Astra hanteert een pré-skew van +7,5°.

[Sprietje]

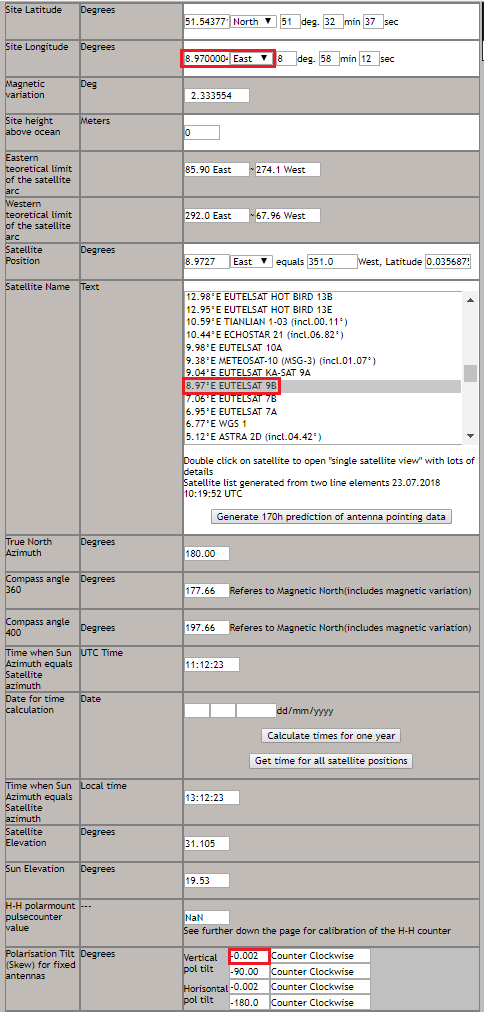

Het bewijs dat ook de beste calculator die er is, de "Satellite Look Angle Calculator" gemaakt door Jens T. Satre met deze afwijking geen rekening houdt, laat ik zien door vanuit een positie op precies 9 graden oost te kijken hoeveel skew de lnb ingesteld moet worden voor de Eutelsat 9B.
De Eutelsat 9 oost staat niet precies op 9 oost maar op 8,97° staat, heb ik de calculatie ook laten maken van 8,97° oost, ergens in Duitsland.
Je ziet: skew nul (behoudens een afwijking in de calculator van 0,002°)
Dus het bewijs dat ook deze calculator geen rekening houdt met de pré-skew van Eutelsat.



Nu stop ik met dit onderwerp omdat het afwijkt van het topic.
