reparatie Bose Solo TV Sound System start niet op

[Coliseo]

Een klein jaartje later

Ik heb eindelijk eens de tijd en de moed gehad om het toestel nog eens van onder het stof te halen.

De tip van Steve indachtig, ging ik op zoek naar de twee contacten S102 onder het blik van de processor.

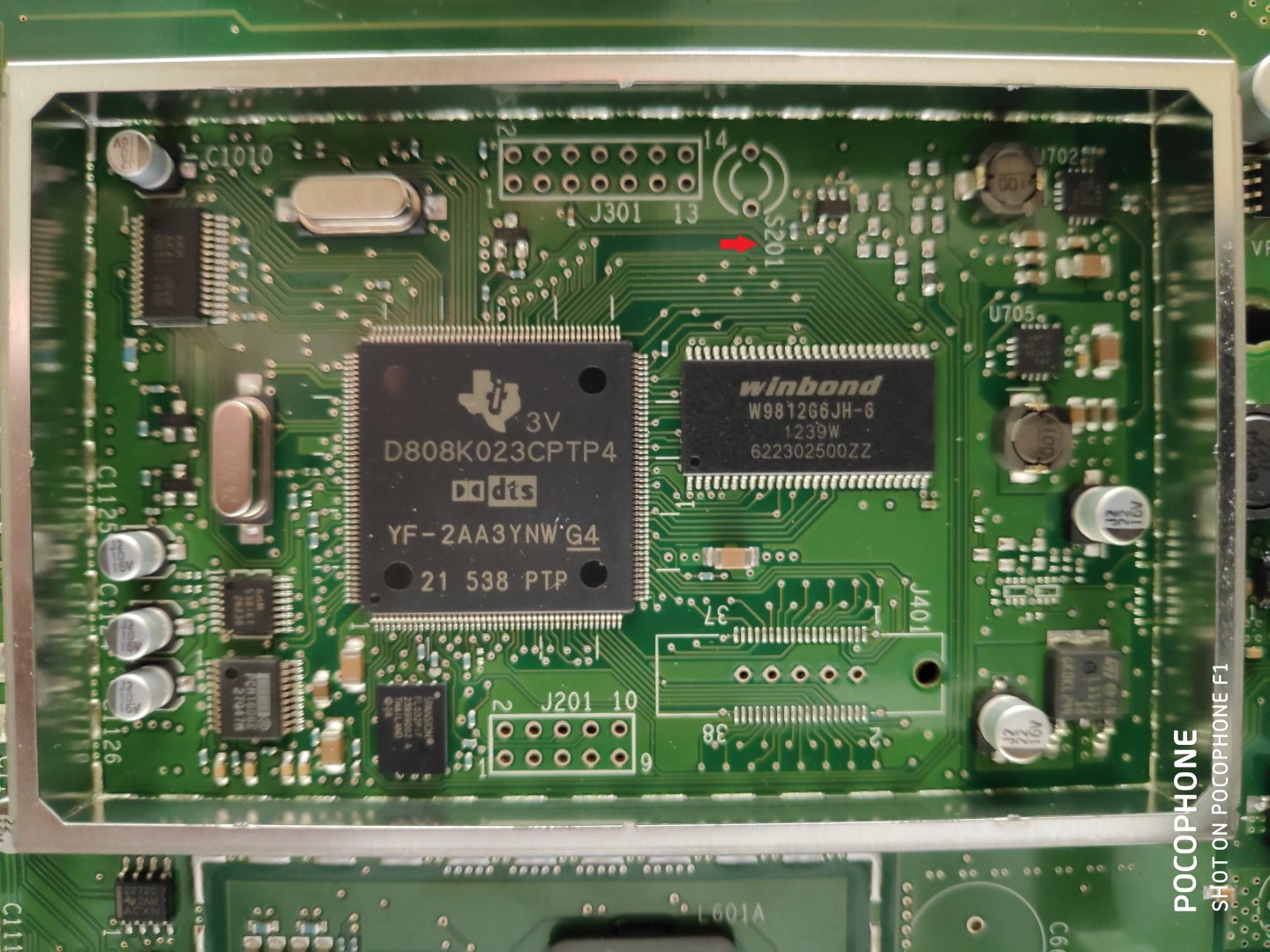

Aan de rand, zoals aangegeven door Steve, vind ik alleen een paar contacten S201 (zie rode pijltje op foto) en dan neem ik aan dat het gaat om de twee contacten in het dubbele witte cirkeltje, rechtsonder het cijfer 14.

Zijn het deze die ik mag kortsluiten, of gaat het toch nog om andere ? Voor zover mijn haviksoog reikt, is er geen enkele andere Sxxx-aanduiding op de print terug te vinden onder het blik.

[Steve]

ja het is S201, deze heel even kortsluiten.

[Coliseo]

Bedankt Steve (en alle anderen die mij hier geholpen hebben met mijn eerste ontdekkingsreis in de elektronica).

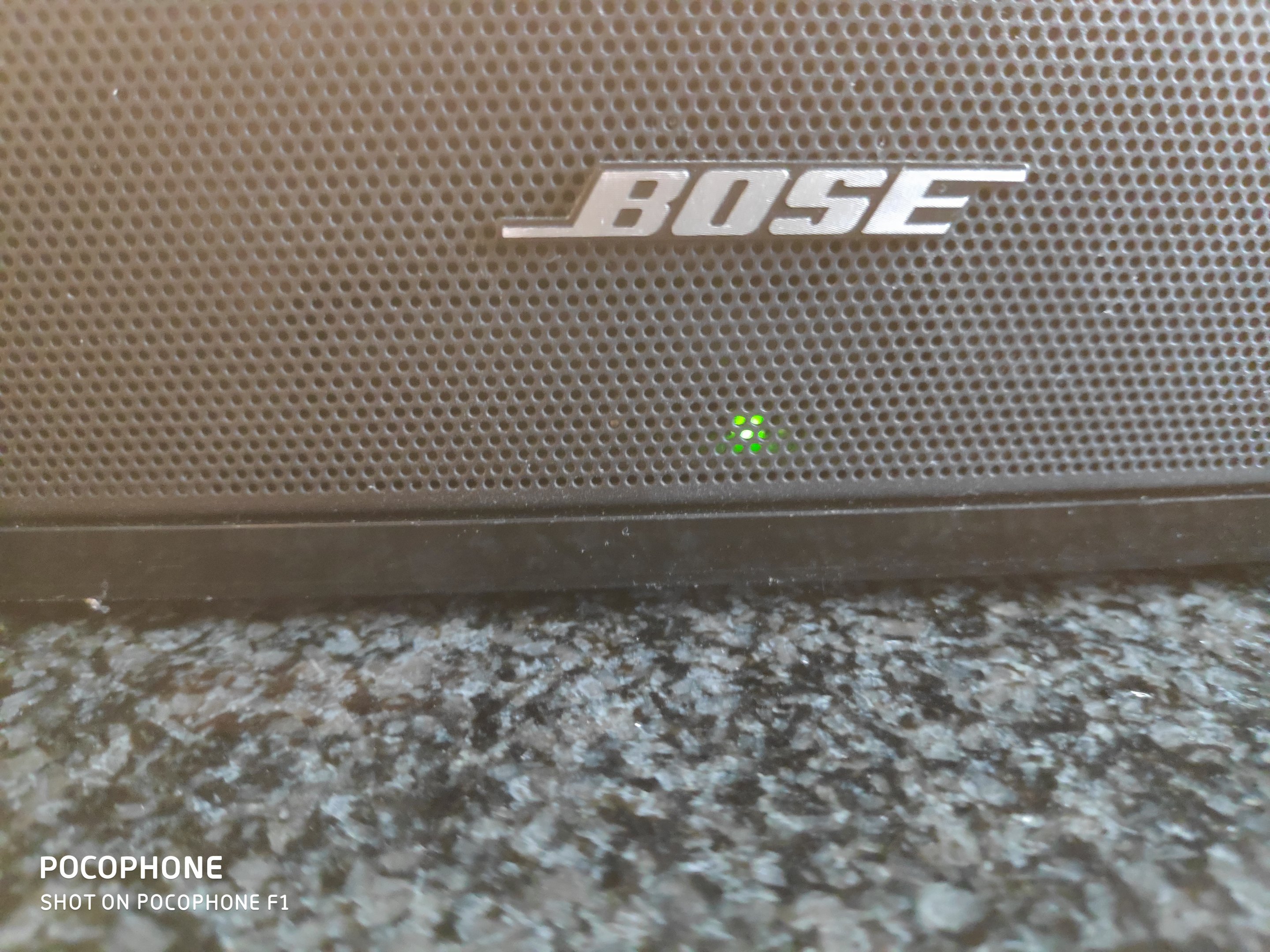

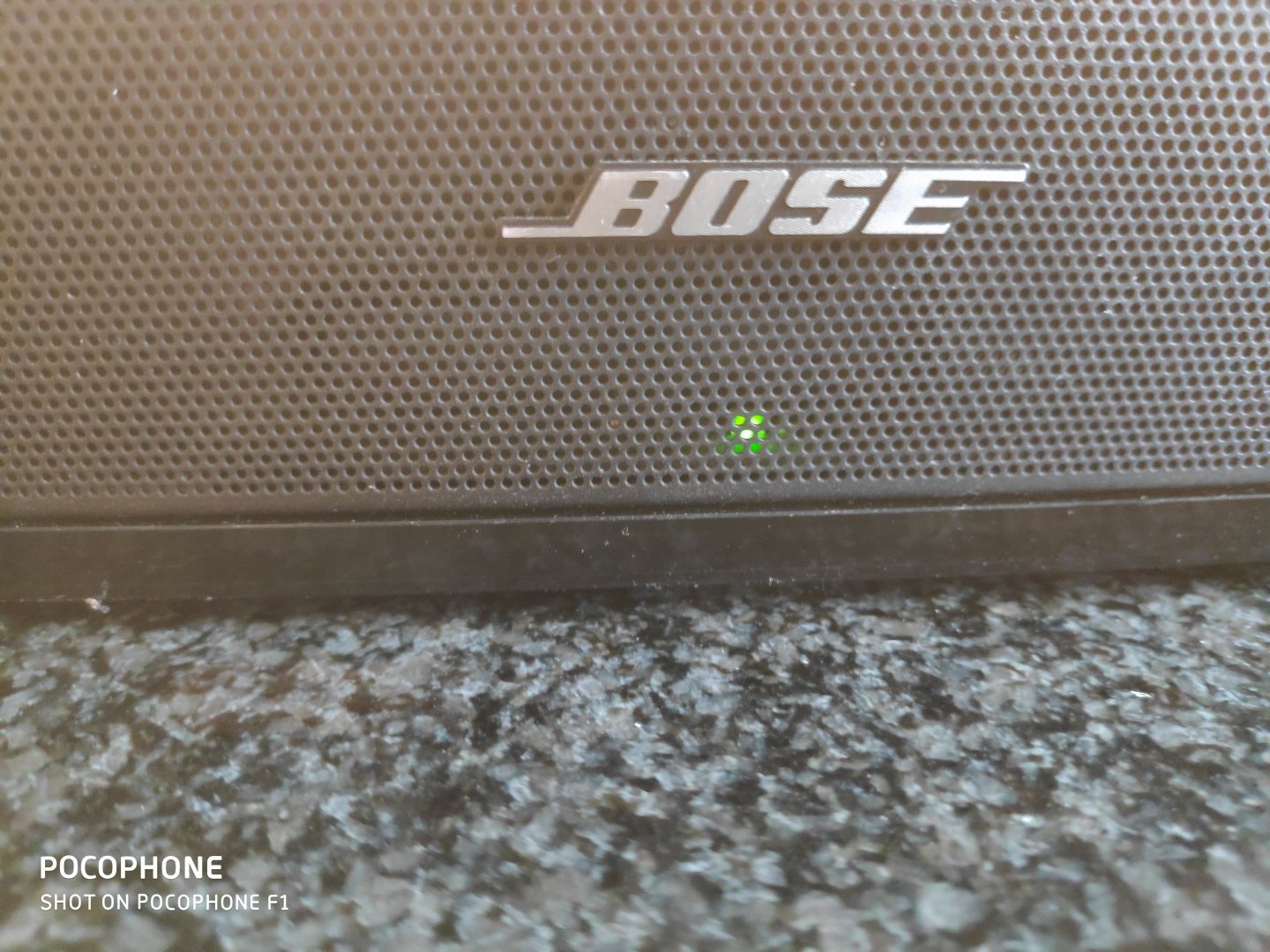

Het toestel werk terug.

Eigenaardig : ik had een koperdraadje dat moest dienen voor de kortsluiting gestript en gebogen en getest om te kijken of ik het wel in de juiste hoek gebogen had m.b.t. de juiste afstand tussen de twee contactpunten. Natuurlijk had ik dan de contactpuntjes al enkele malen geraakt met het koperen boogje.

Toen ik de stekker in het stopcontact stak, gaf het toestel al teken van leven, dus zonder enige kortsluiting onder spanning. Misschien dat er nog restjes aanwezig waren in een of andere condensator, maar dat lijkt mij sterk, aangezien het toestel sinds december vorig jaar geen elektriciteit meer gezien heeft.

Enfin, eind goed al goed. De soundbar staat al terug te toeteren onder het TV-toestel.

Nogmaals bedankt.

Groeten,

Dirk

14 juli 2019 aangepast door Coliseo
Typfoutje

[Coliseo]

Weeral gedaan met de pret. Na enkele weken normaal functioneren, schakelde hij in volle actie plotseling over op een soort bromtoon (zoals een sinus, maar verschillende octaven lager dan het testbeeld destijds).

Geopend met de stroom erop hoor je de circuits licht zoemen, zoals een werkende ijskast. Voor de rest weigert hij alle medewerking.

[Steve]

sluit S201 nog eens even kort

[Horsoft]

Op 3-8-2018 om 22:21, Coliseo zei:

Ik ga nog iets leren. Gelukkig heb ik ergens nog een digitale multimeter in de kast liggen (nooit gebruikt).

Waarschijnlijk gaat het experiment zondag gebeuren, ik zal er tijd moeten voor maken.

Let wel dat ik buiten een beetje elektriciteit, niveau algemene vorming, nooit met de materie in contact geweest ben.

En dat is dan ook al zo'n 45 jaar geleden.

Ondertussen heb ik op het internet ook een volledige lijst gevonden met alle onderdelen van dat Bose Solo Sound system (geen schema, maar dat kan ik toch niet lezen).

Er is effectief sprake van een diode BR1201.



[Horsoft]

Waar kan ik de onderdelenlijst van de Böse solo tv sound vinden?



[Steve]

de BR1201 is een brugcel 600v 3 amp. als die stuk is doet het toestel niets.

In het eerste bericht vertelde je dat je de volledige onderdelen lijst had gevonden,waarom vraag je dit dan weer in het 2e bericht ?

[Horsoft]

Nadat ik S201 doorverbonden had volgt er na een paar seconde een piepje

de Böse solo doet het nu weer

als ik nu de netspanning er af haal en het toestel terug plaats onder de tv en netspanning weer aansluit werkt de Böse solo niet meer.

Zit er op het moederbord een onderdeel die de processor  in die tussentijd dan nog van spanning voorziet?

10 januari 2021 aangepast door Horsoft
Tekst niet compleet

[erik2021]

waar moet ik de  S201 op aansluiten 😞

heb hier 1 die ook geen stroom krijgt

[ceesv]

Op 13-7-2019 om 11:33, Coliseo zei:

Een klein jaartje later

Ik heb eindelijk eens de tijd en de moed gehad om het toestel nog eens van onder het stof te halen.

De tip van Steve indachtig, ging ik op zoek naar de twee contacten S102 onder het blik van de processor.

Aan de rand, zoals aangegeven door Steve, vind ik alleen een paar contacten S201 (zie rode pijltje op foto) en dan neem ik aan dat het gaat om de twee contacten in het dubbele witte cirkeltje, rechtsonder het cijfer 14.

Zijn het deze die ik mag kortsluiten, of gaat het toch nog om andere ? Voor zover mijn haviksoog reikt, is er geen enkele andere Sxxx-aanduiding op de print terug te vinden onder het blik.

Even de 2 contacten met elkaar verbinden, dus kortsluiten.
