techniek Zoek hulp met eenvoudig PCB ontwerp (Eagle)

[Michel]

Wie zou mij willen helpen met het ontwerpen van een eenvoudige PCB voor een hobbyprojectje in Eagle?



Ik begrijp het programma niet helemaal en ben qua PCB ontwerp een echte amateur



De 8 componenten die er op moeten komen zitten al in Eagle, maar verder kom ik helaas niet:(



Alvast bedankt!



Michel





[uniden]

kun je geen gaatjesprint gebruiken?

[jeevanhoof]

Inderdaad voor acht componenten zou ik ook gaatjesprint gebruiken.



Eer jij het hebt getekend, staat het ook gemonteerd op de gaatjesprint.

Solderen moet in beide gevallen gebeuren.



mvg

[Murdock]

Probeer anders eens Sprint Layout. Is een extreem eenvoudig programma om PCB's te maken.

[Zuppelan]

Ik heb al enkele malen een printplaatje ontworpen met Fritzing. Of het beter of slechter is dan Eagle kan ik niet zeggen, wel dat het me vrij makkelijk lukte.

[Michel]

Het gaat om een enkelzijdige of eventueel dubbelzijdige PCB met een specifieke afmeting die ergens in moet komen zitten. Ik heb er ook een stuk of 6 nodig. Een standaard gaatjesprint is dus helaas geen optie.



De componenten die er op moeten komen zitten zijn een NodeMCU v1.0, een HLK-PM01  230>5volt voeding en een aantal screw terminals met 2 pinnen.



Met Eagle kom ik niet verder. Ik zal eens Sprint Layout gaan proberen, voorwaarde is wel dat ik het ontwerp bij een printservice aan moet kunnen bieden.



Mvg,



Michel

[Big fellow]

Stuur mij maar het ontwerp / gegevens naar mijn email dat bij mijn profiel hoort. Dan maak ik het wel even. Acht componenten kost niet zoveel tijd...

[Michel]

Heel erg bedankt. Ik zal het vanavond zo duidelijk mogelijk uitwerken. Het is weliswaar een heel simpel ontwerp, maar het komt wel heel erg nauwkeurig.



Met welke software werk je?



Mvg,



Michel

[Michel]

Heb je een mail gestuurd. Hopelijk is het een beetje te doen

[Big fellow]

Ik heb je een email gestuurd...  Eagle v7 gebruik ik.. Vanaf v8 is het een abonnement licentie die ik niet heb... 😉

Lees mijn email maar even, en ik hoor het wel...

[Michel]

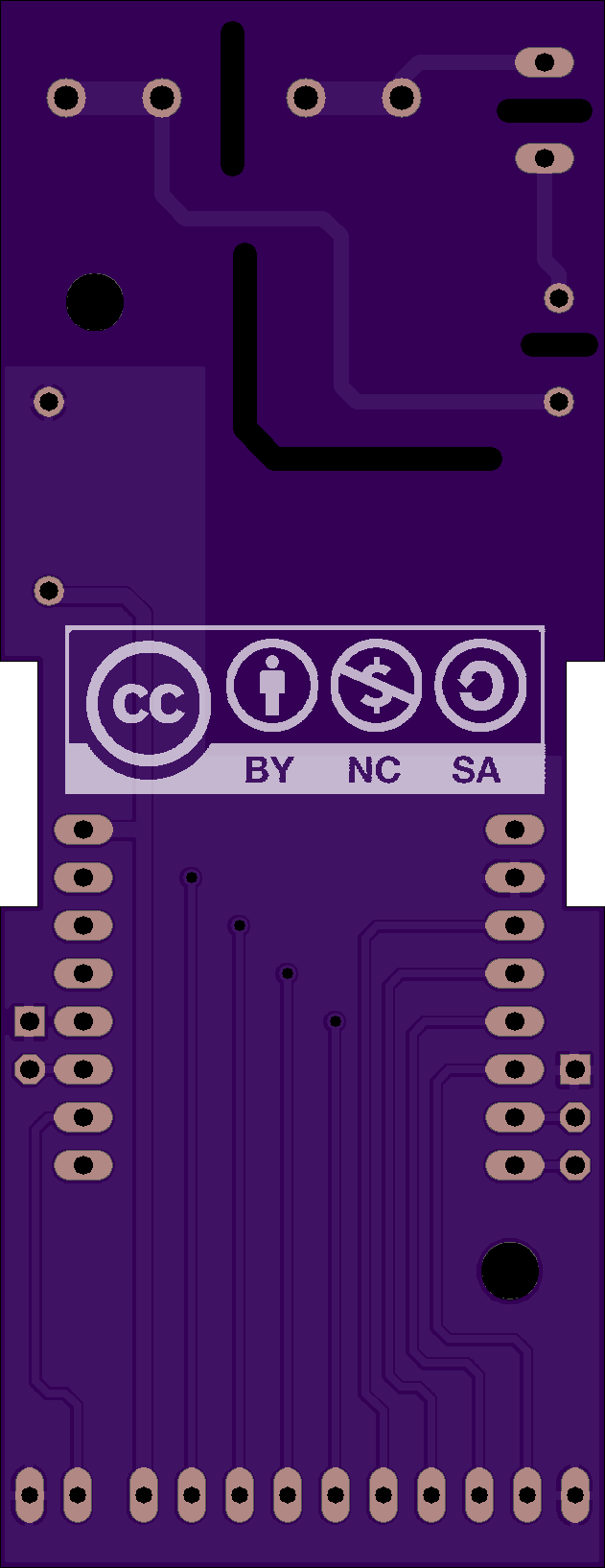

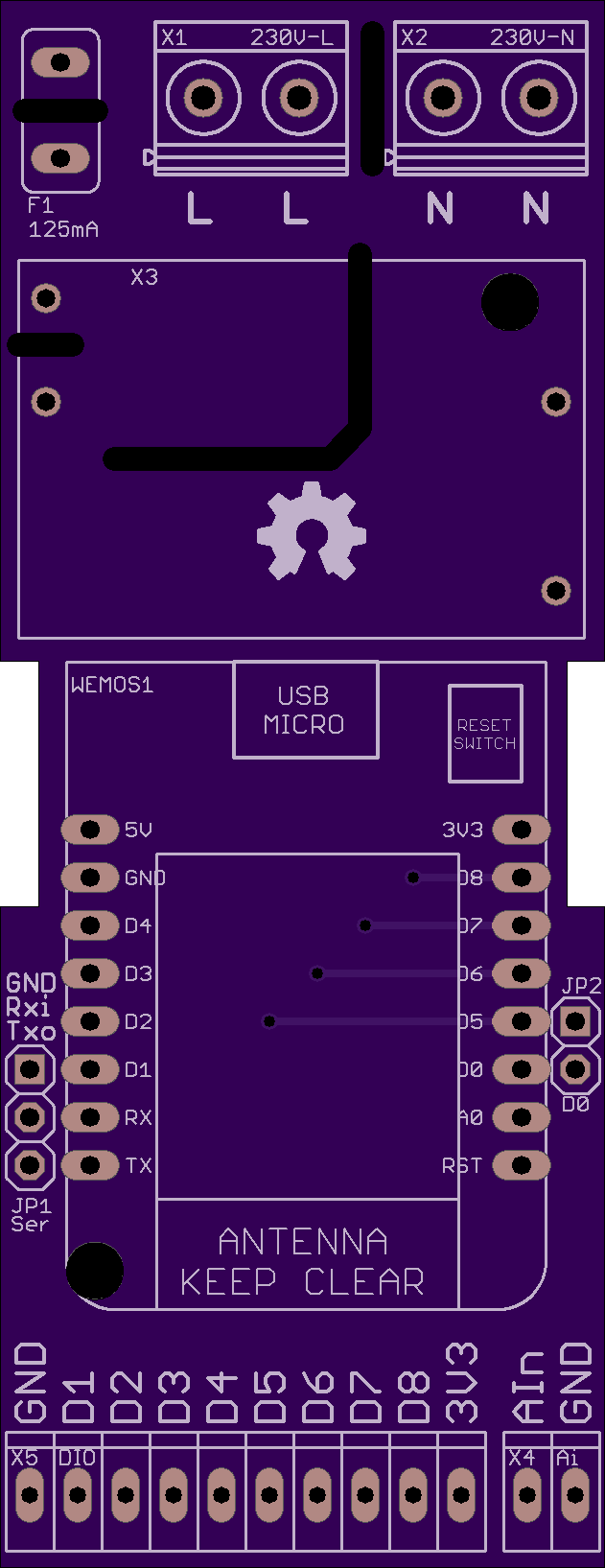

Dankzij Big Fellow zijn er nu een paar hele mooie pcb’s onderweg,

[Big fellow]

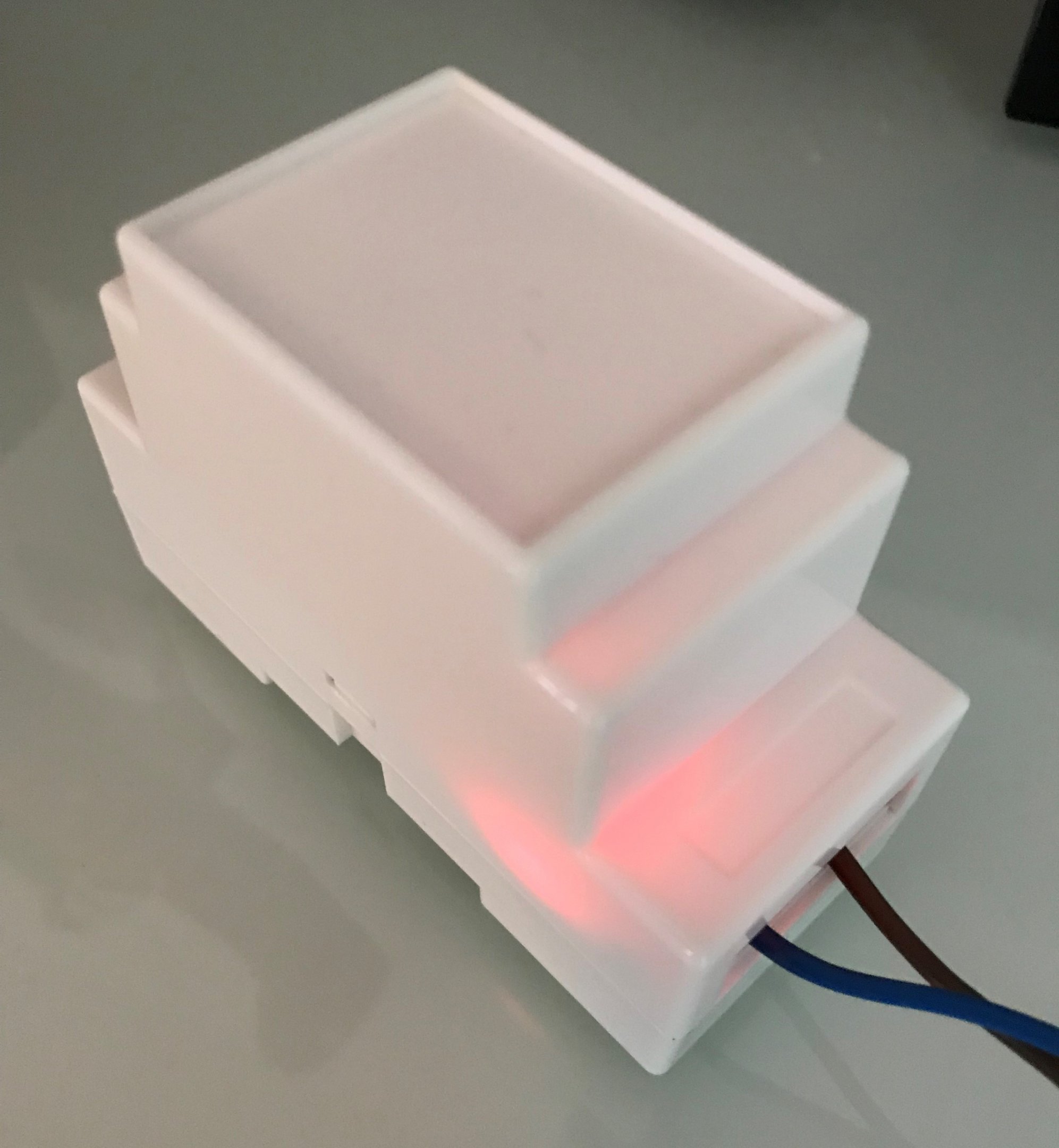

Het resultaat... Gaat passen in een DIN rail behuizing...

[Michel]

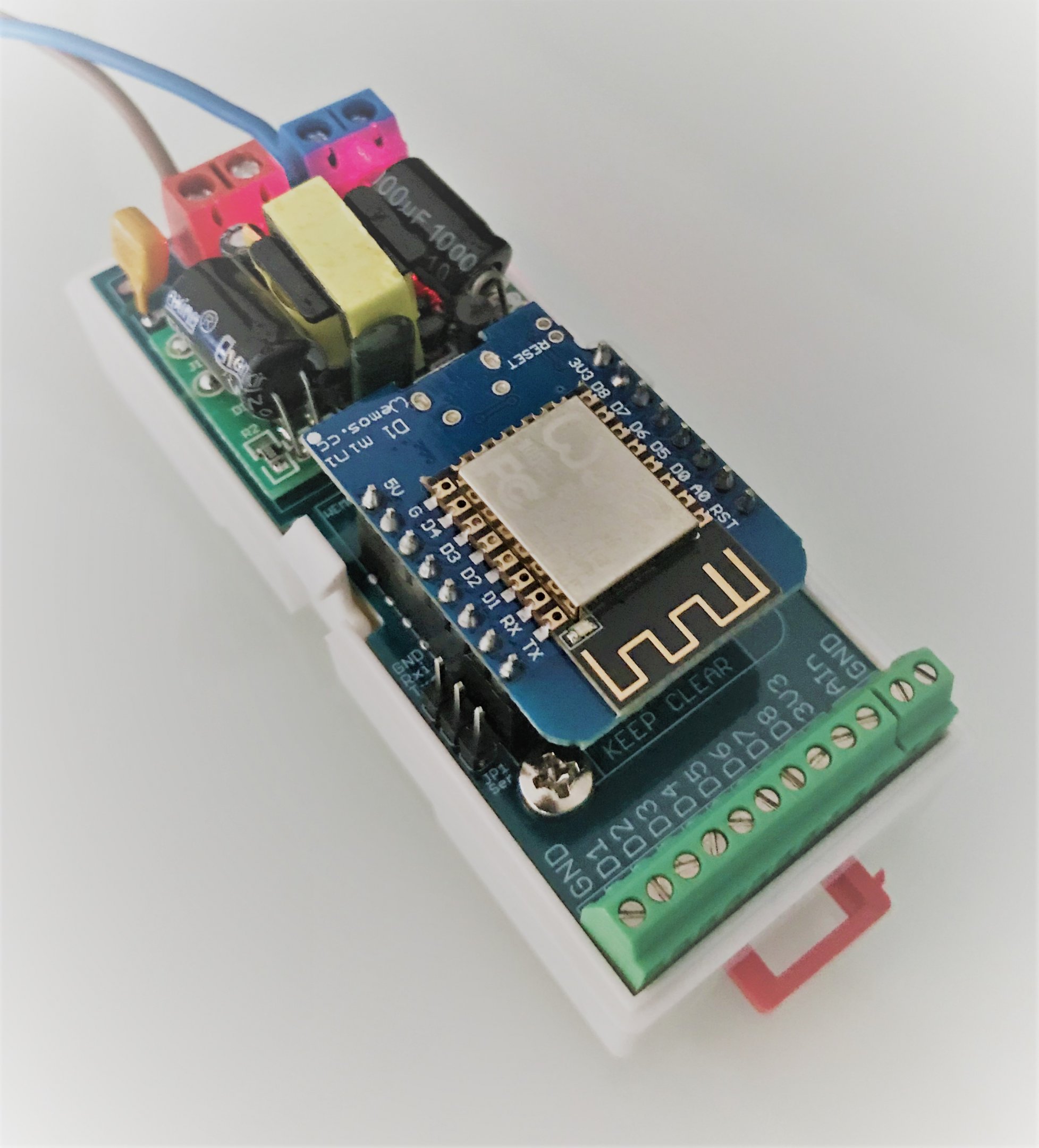

Nogmaals met dank aan Big Fellow het resultaat:





[Big fellow]

Is netjes geworden Michel. 🙂  De LEDjes kan je mooi door de behuizing heen zien.. Wel zo gemakkelijk voor fout zoeken!

Kan je de uitsparing boven de terminal strip niet eruit snijden zodat je wat makkelijker bij de aansluitingen kan komen?

[Michel]

Dat is vrij hard, zal met een dremel moeten. Maar ik denk dat ik het zo laat.
