satelliet tv Eutelsat gaat satellieten vernieuwen op 13 oost positie.

[Sprietje]

Natuurlijk heeft de gebogen lijn met de kromming van de aarde te maken.
De footprint van de Hotbird 13 is werkelijk onbegrensd naar het noorden toe. De gebogen lijn is de grens waar de signalen een elevatie hebben van nul graden t.o.v. de aarde. Als je dan ziet dat daar nog een veldsterkte van 44 dBw is, dan is dat ongekend hoog. Het betekent dus dat de signalen gewoon over de aarde heen worden gestraald in het noorden. Wat een verspilling van vermogen!
Een betere begrensde afstraling van de footprint levert enorm veel vermogen op die elders beter benut kan worden.



[Tonskidutch]

je weet het niet...

misschien vangt een Alien wel Hotbird 13 Oost en stuurde daarom een onmiskenbaar signaal

recent nieuws



geintje

maar als ze het kunnen optiemeren met nieuwe technieken zullen ze dat zeker doen gezien de benodigde energie



dat zal dan het meer centrum georiënteerde footprint niet of nauwelijks gaan beïnvloeden, is misschien een vraagje per email aan eutelsat waard

[a33]

Mij lijkt de kaart niet een oppervlakte-getrouwe kaartprojectie.

Dus de relatieve verspilling (nutteloos bestraalde aardoppervlakte) is ook minder dan hij lijkt, vanuit deze kaart.



Zie bijv het kaartje hier voor een oppervlaktegetrouwe projectie: https://nl.wikipedia.org/wiki/Mollweideprojectie



groet,

A33

[Sprietje]

Beste a33



Hoe je het ook bekijkt, als je aan de uiterste grens van de footprint daar waar je zelfs boven de aarde uitstraalt nog 44dBw veldsterkte hebt, dan is dat een hoop weggegooid vermogen dat elders beter benut kan worden voor een hogere veldsterkte.
Meestal wordt de grens van de footprint aangegeven tot waar de elevatie van de signalen 10 graden is t.o.v. het aardoppervlak, dit omdat je dan tot al een behoorlijke afstand van je schotel geen obstakels mag hebben staan in de richting van de satelliet. In de footprint die ik liet zien is het echter de grens van nul graden.
Kijk naar de afbeeldingen die ik heb bijgevoegd als bewijs van Dishpointer.

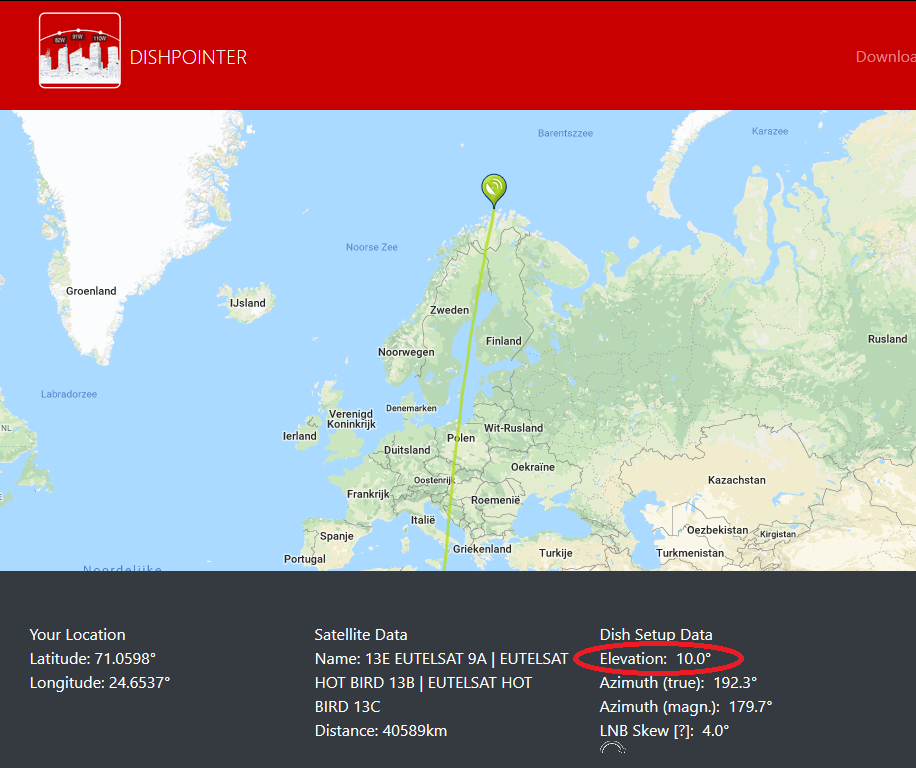

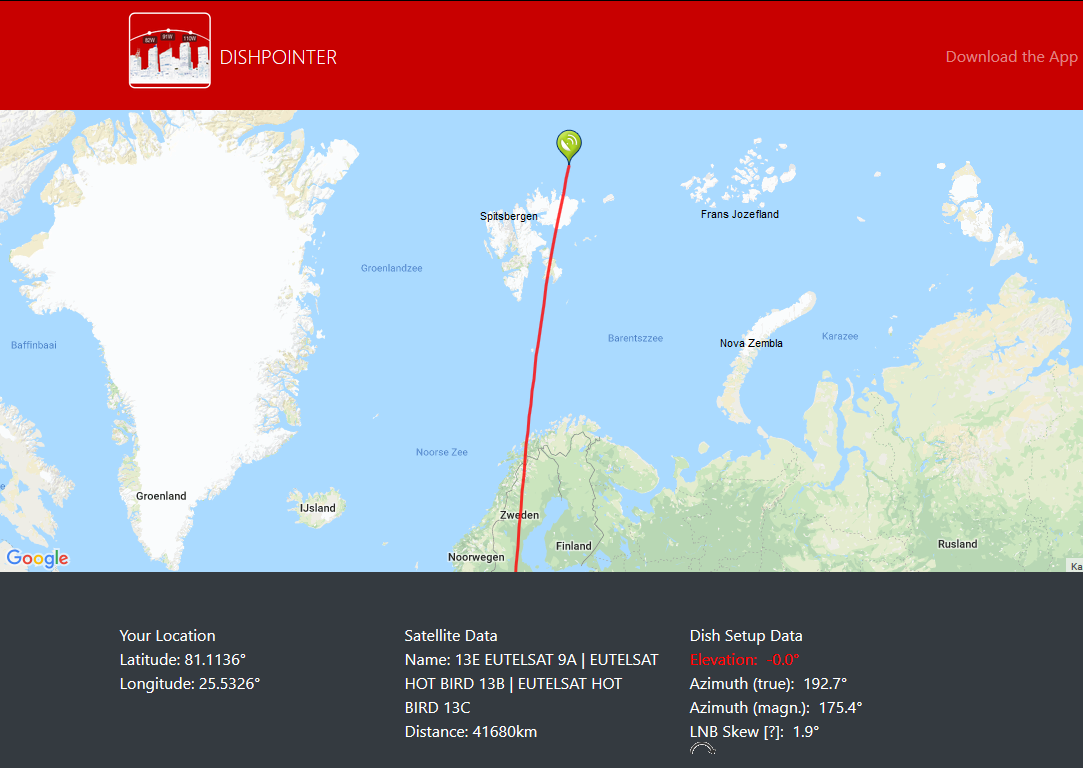

De eerste is het punt met een elevatie van 0° (zie onderaan in de gegevens), de tweede is het punt met een elevatie van 10°.



[satkijker]

De Eutelsat 9B is volgens mij de jongste satelliet van Eutelsat, en als je daar naar de verdeling van de footprints kijkt kan ons nog wat te wachten staan wat ontvangst beperkingen betreft. Ik kan hier nog net alles ontvangen met 180cm schotel.

[Tonskidutch]

het gaat immers over 9A

[Sprietje]

Het gaat over de vervanging van de 13 b, c en e, niet over de 9A.

[luisteraar]

Je moet niet op de kaart kijken je kan geen 3d aardbol weergeven op een 2d kaart.

Je moet proberen te kijken vanaf de satelliet en dan zal je opmerken dat de

afstanden in het verre noorden heel kort zijn.

[Drs. IJzerbout]

Aan boord van de meeste Emirates vliegtuigen is voor ons de ontvangst van Al Arabiya via Hotbird erg belangrijk. Dus wat voor Sprietje maar onzinnig is dat de footprint veel water en dun bevolkte gebieden belicht is voor ons juist heel belangrijk.

Verder is de grote footprint ook voor (cruise) schepen tegenwoordig belangrijk.

19 augustus 2018 aangepast door Drs. IJzerbout
aanvulling

[Leeuwarder78]

Vraag me af of met de snelheid die ze vliegen de sat kunnen kunnen aanstralen/ontvangen

Lijkt me moeilijk de sat hangt ookt niet stil beweegd in een cluster en met die snelheid dopler effect?

En over de zee foodprints zijn belanglijker dan je denkt sprietje scheepvaart,metingen,dingen waar wij niet van weten

19 augustus 2018 aangepast door Leeuwarder78

[ceesv]

Dat werkt prima, t.o.v. de afstand is de snelheid niet van invloed.

[Leeuwarder78]

2 minuten geleden zei ceesv:

Dat werkt prima, t.o.v. de afstand is de snelheid niet van invloed.

Dus in een snel vliegend toestel is sat te doen? Cees

De iss op 145.800 moet je mee afstemmen



komt op het zelfde neer dat een politie of ambu passeed

[ceesv]

De afstand tot de satelliet blijft nagenoeg constant.

Dus geen Doppler effect.



[Leeuwarder78]

Als ik de iss hoorde bleef ik draaien aan de vfo omdat ie met 28000kilometer per uur over kwam

[ceesv]

Maat de Astra Satellieten hangen op een vast punt, die komen niet over.
